Прошивка китайського Scanmatik 2 pro, плюс Bluetooth

Прошивка китайського Scanmatik 2 pro до версії 2.21.32.

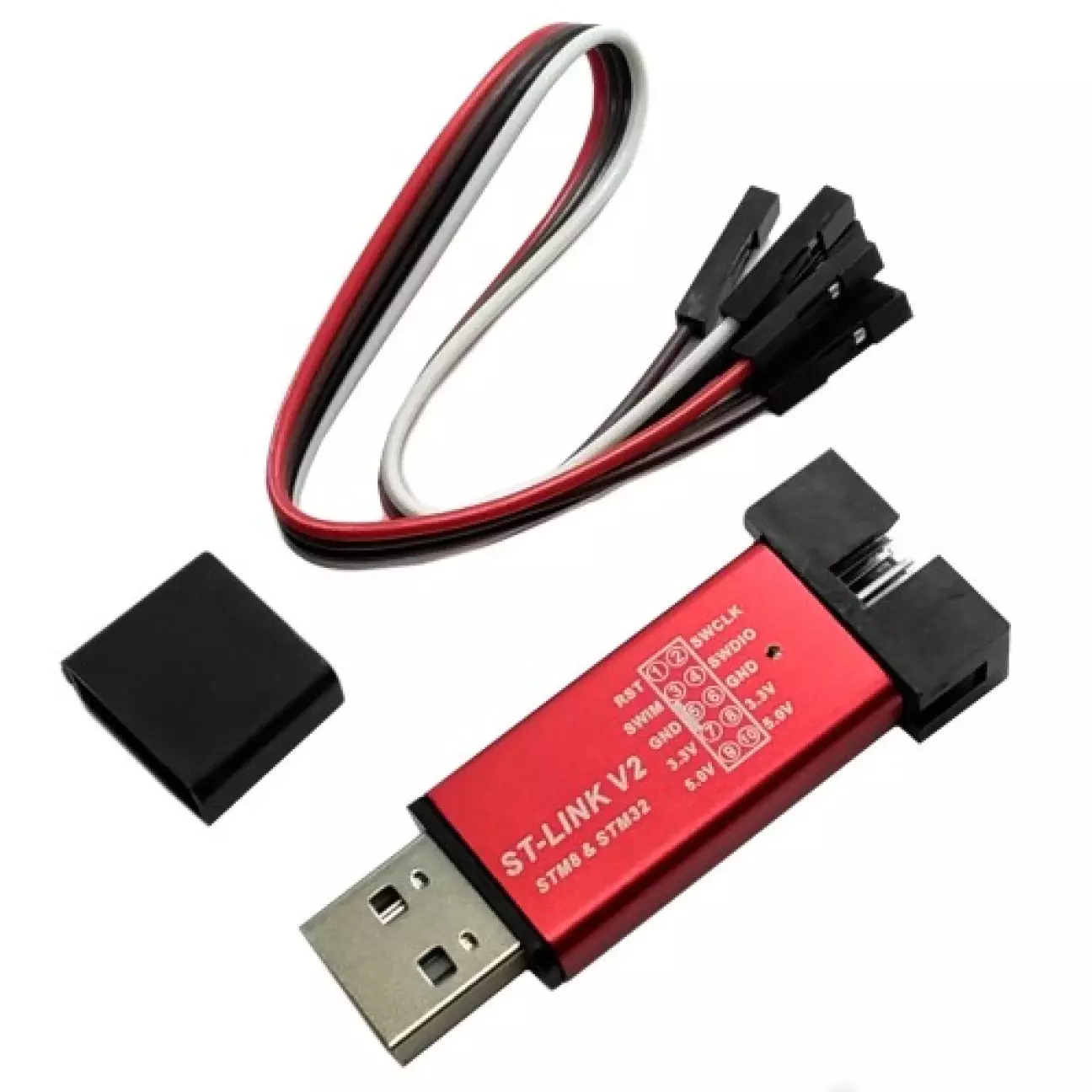

Прошивається копійковим ST-LINK V2

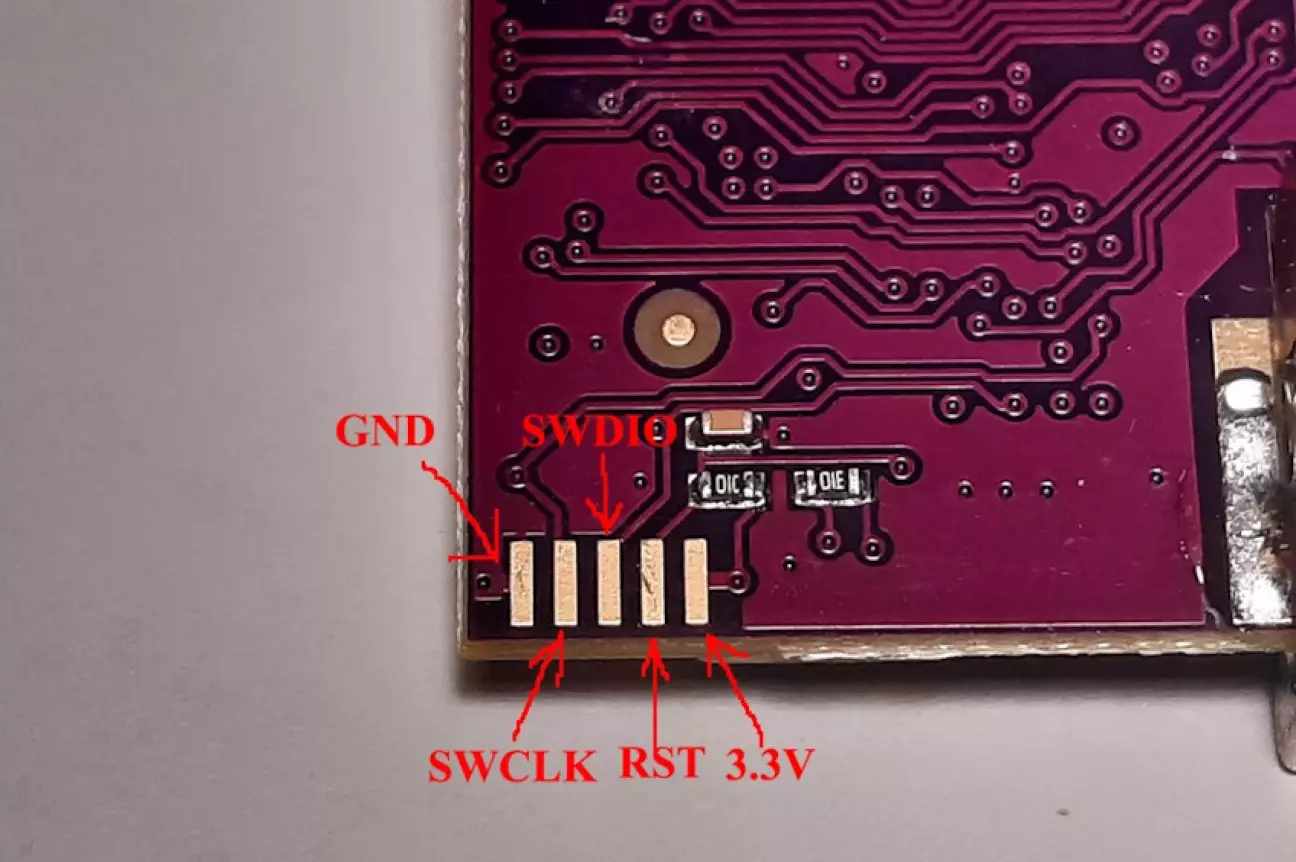

Зверніть увагу що розпіновка плати і те що намальовано на корпусі подібних програматорів може не співпадати, особисто бачив дві версії, краще всього вийміть плату і орієнтуйтеся по надписах на платі ( Виймається просто, тягніть за великий роз'єм і плата вийде з металевого корпусу)

У мене так, у вас може бути по другому.

Є плати Scanmatik з трохи іншою розпіновкою для прошивки, перевіряйте

---------

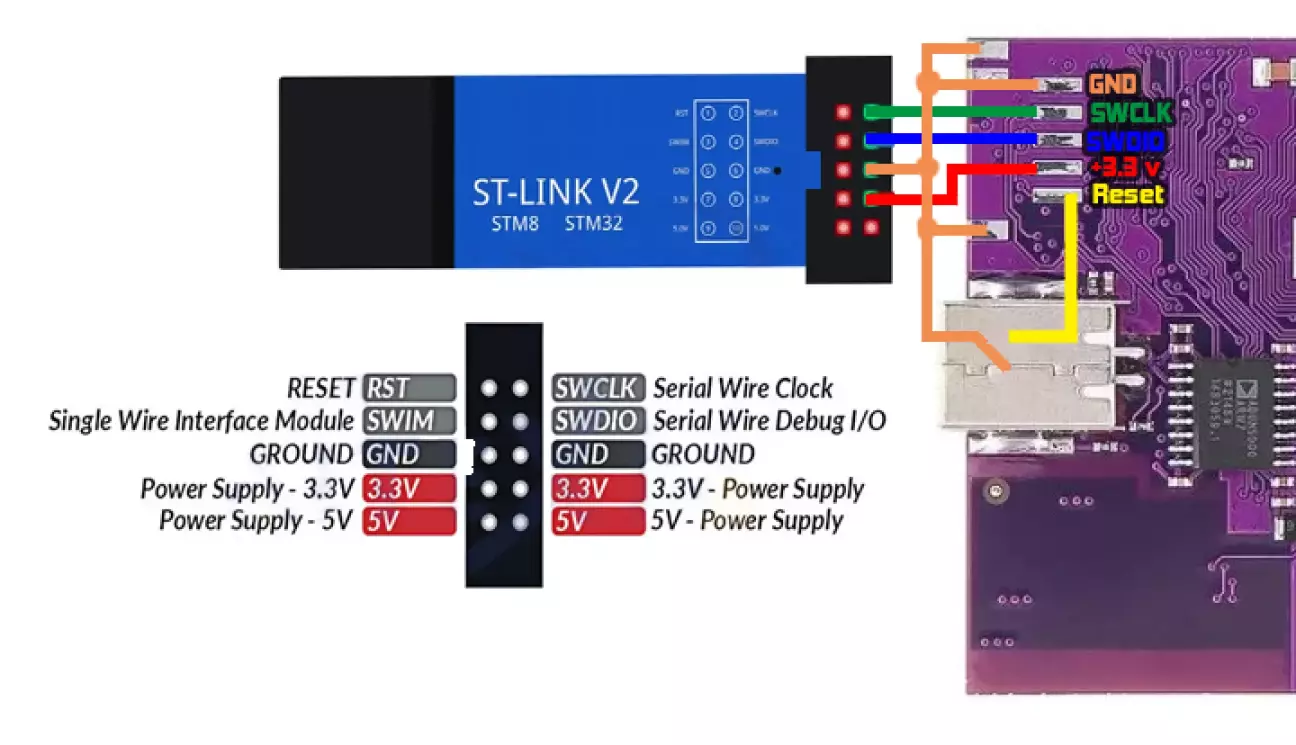

Для переводу в режим прошивки замикаємо reset на gnd і підключаємо до usb , потім відпускаємо reset, живлення мікроконтролера йде з програматора

----------

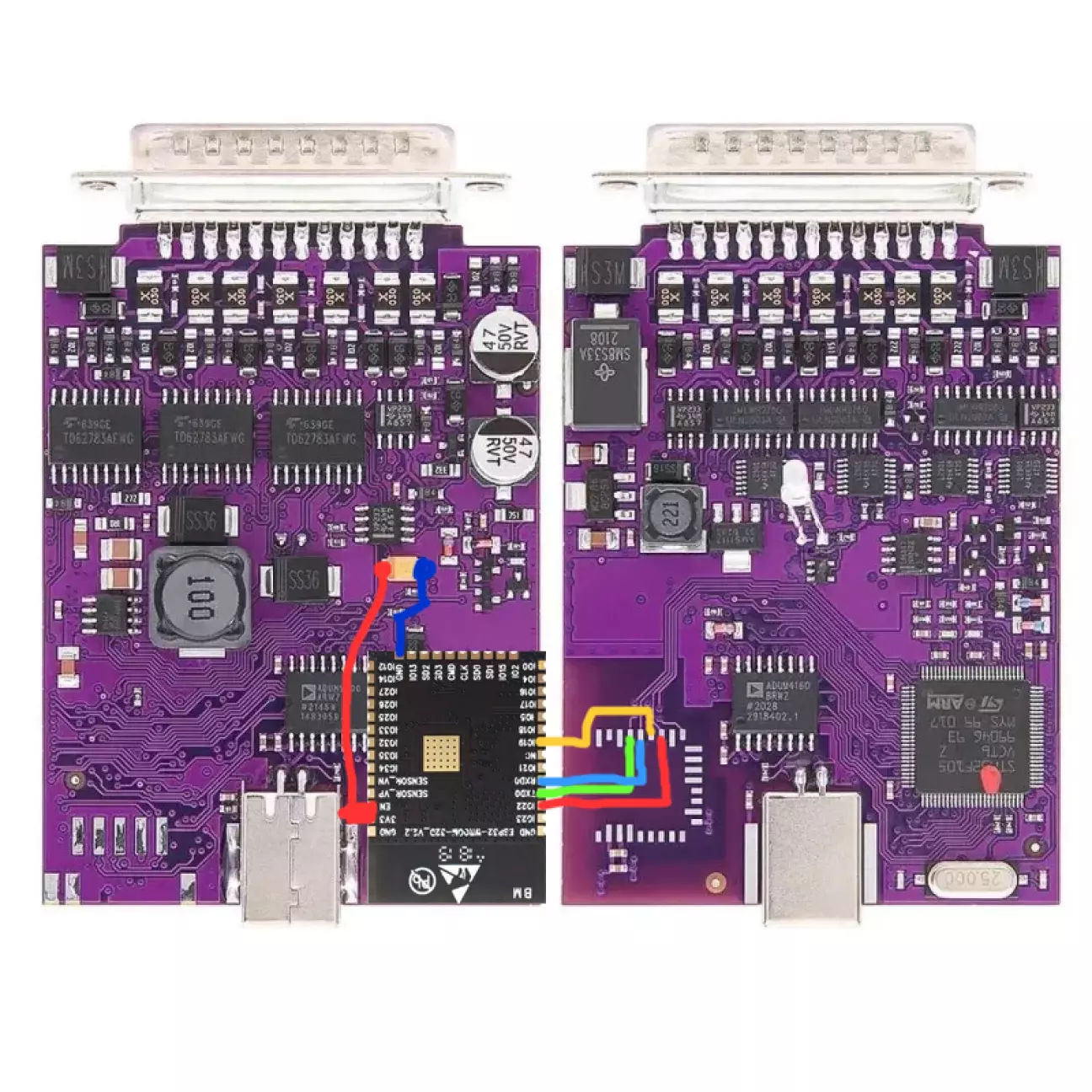

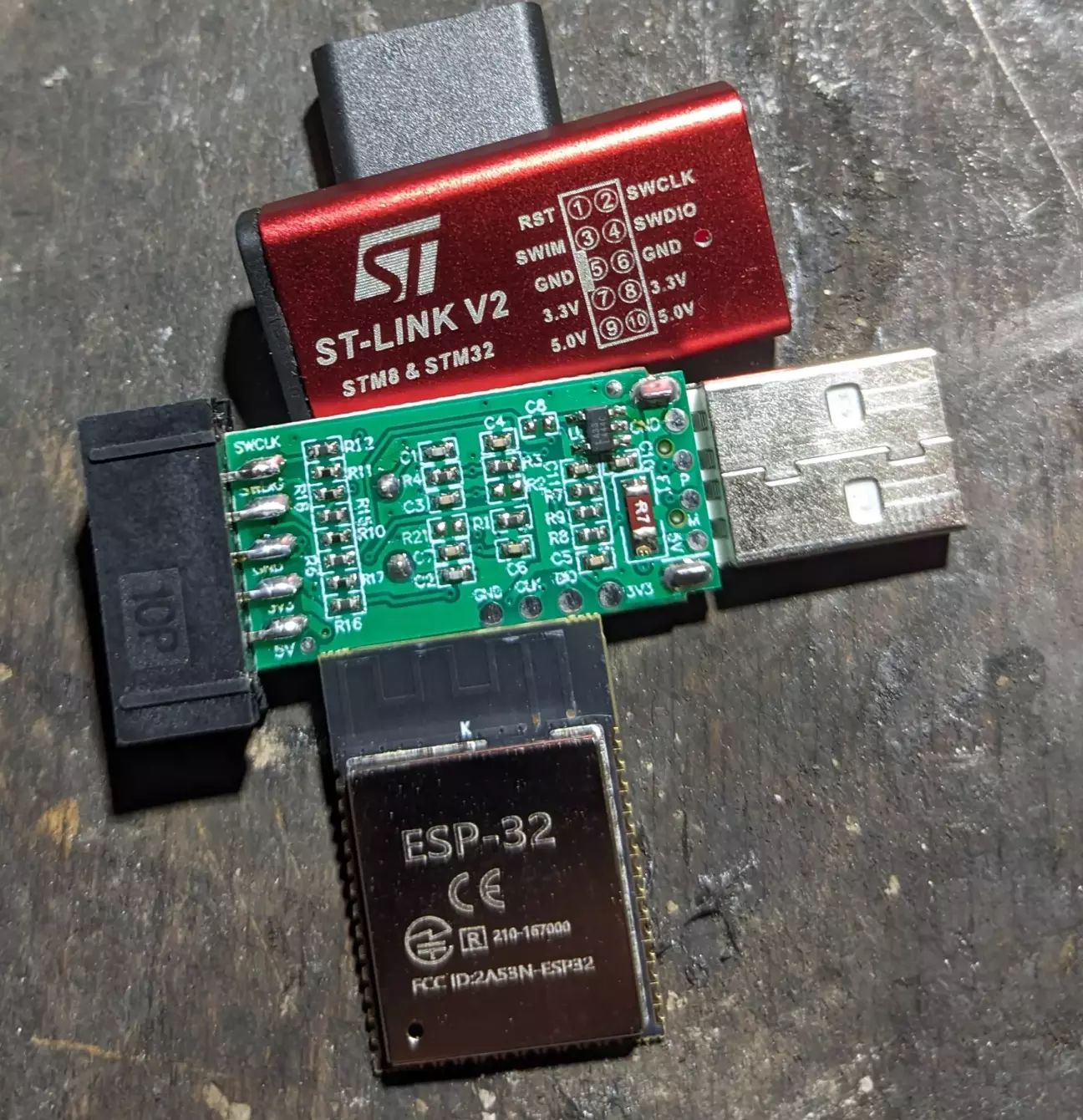

Схема підключення Bluetooth модуля ESP32 WROOM прошитого в Arduino IDE за допомогою перетворювач (конвертор) USB - UART , я використовував CH340 , в принципі там любий підійде.

Вівід 3,3V і EN ( дозвіл роботи) ESP32 спаяні

ESP32 спочатку живив від  внутрішнього стабілізатора сканматіка 3,3В як на малюнку але потім переробив живлення через понижуючий DC-DC Mini360  заживлений від 12 В  з OBD, хоча працює одинаково що так що так, нічого не перегрівається, але мені так спокійніше.

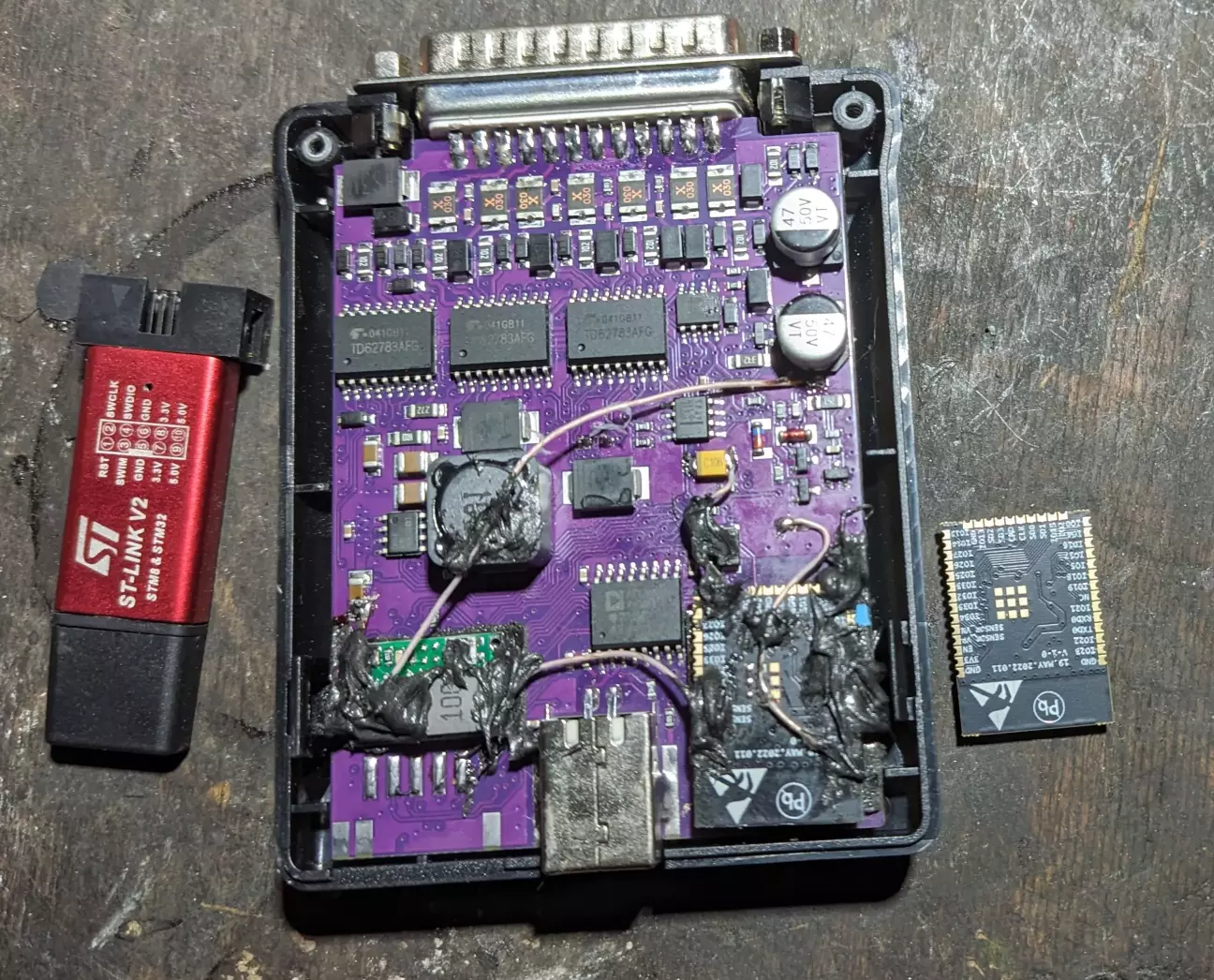

ESP32 і Mini360 приклеяв до плати на двухсторонній скотч

Тепер можна діагностувати авто через телефон.

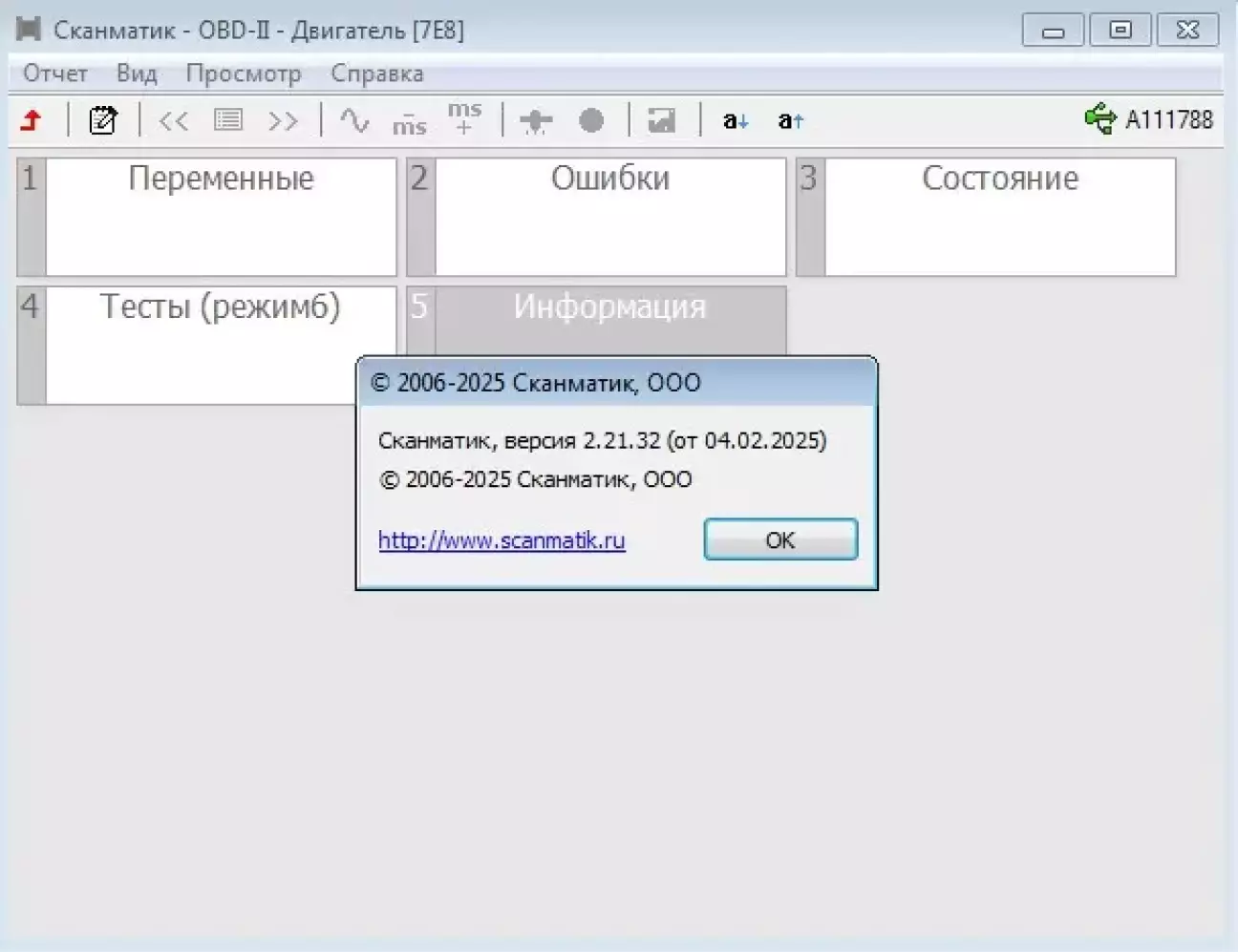

SM2_2.21.32_A111788.bin прошивка сканматіка версії 2.21.32

STM32 ST-LINK Utility v4.6.0.exe програма для ST-LINK V2, , вона є безкоштовна на сайті  STM, там є й новіша версія , кому як подобається.

Scanmatik_2.21.32_Setup.exe програма для Windows і Scanmatik_Android_2.21.32.apk для Android

А також скетч для Arduino IDE , для мінімізації затримок обробка UART і Bluetooth потоків розпаралелена на різні ядра ( в ESP32 WROOM двоядерний процесор)
