Альтернативная зарядка для аккумуляторного пылесоса Samsung VS6000

На Олх был приобретён пылесос Samsung VS6000 задешево в связи с утерей оригинальной зарядки, но пылесос якобы рабочий. Пылесос приехал забитый мусором и со скрипящими колесиками. Мусор почищен, колёсики разобраны, почищены и смазаны солидолом. Методом научного т.ка определено, что если подать на крайние контакты 24в и ограничить ток 1А, то зарядка идет и аккумулятор заряжается, уже хорошо:)

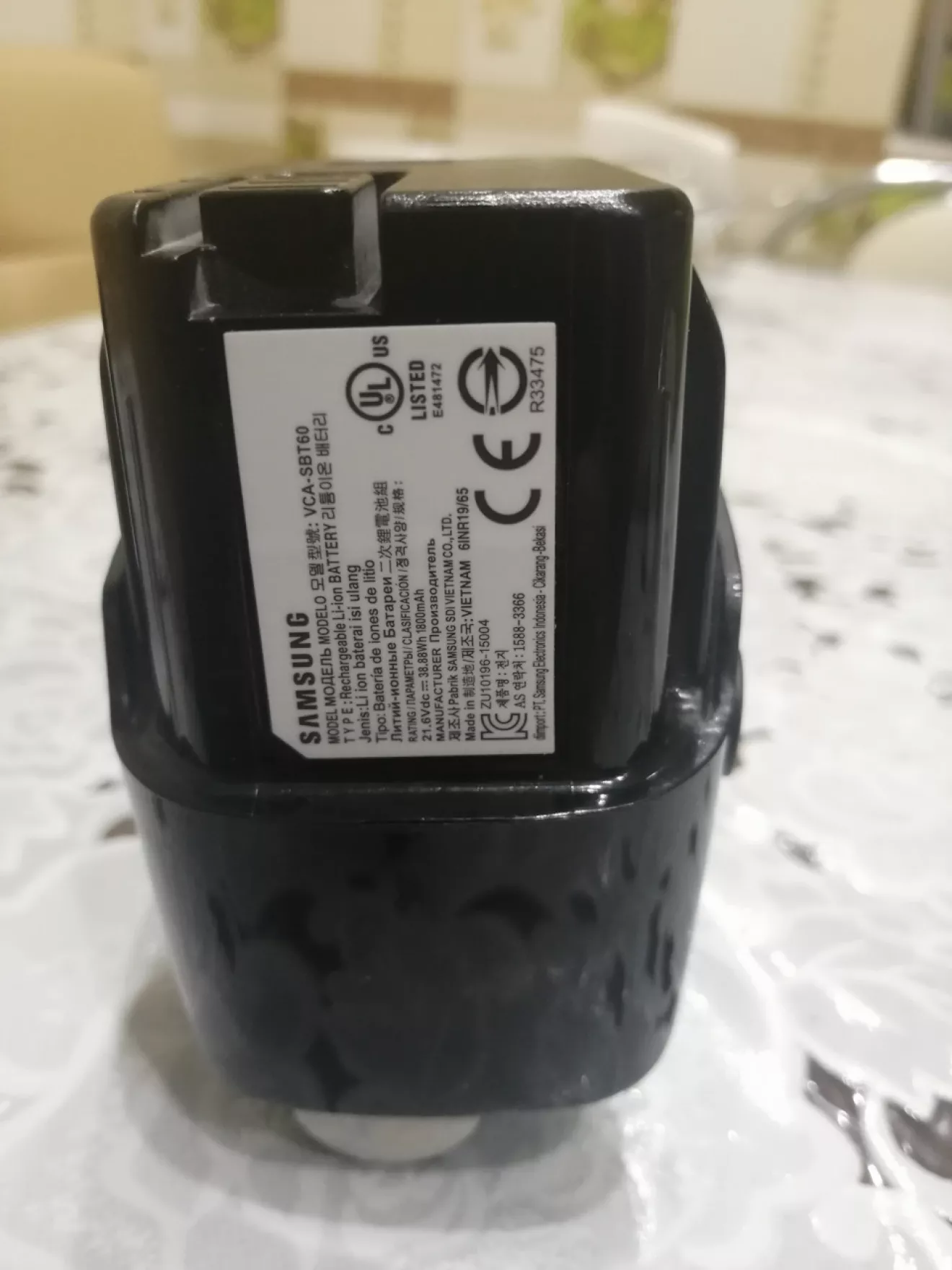

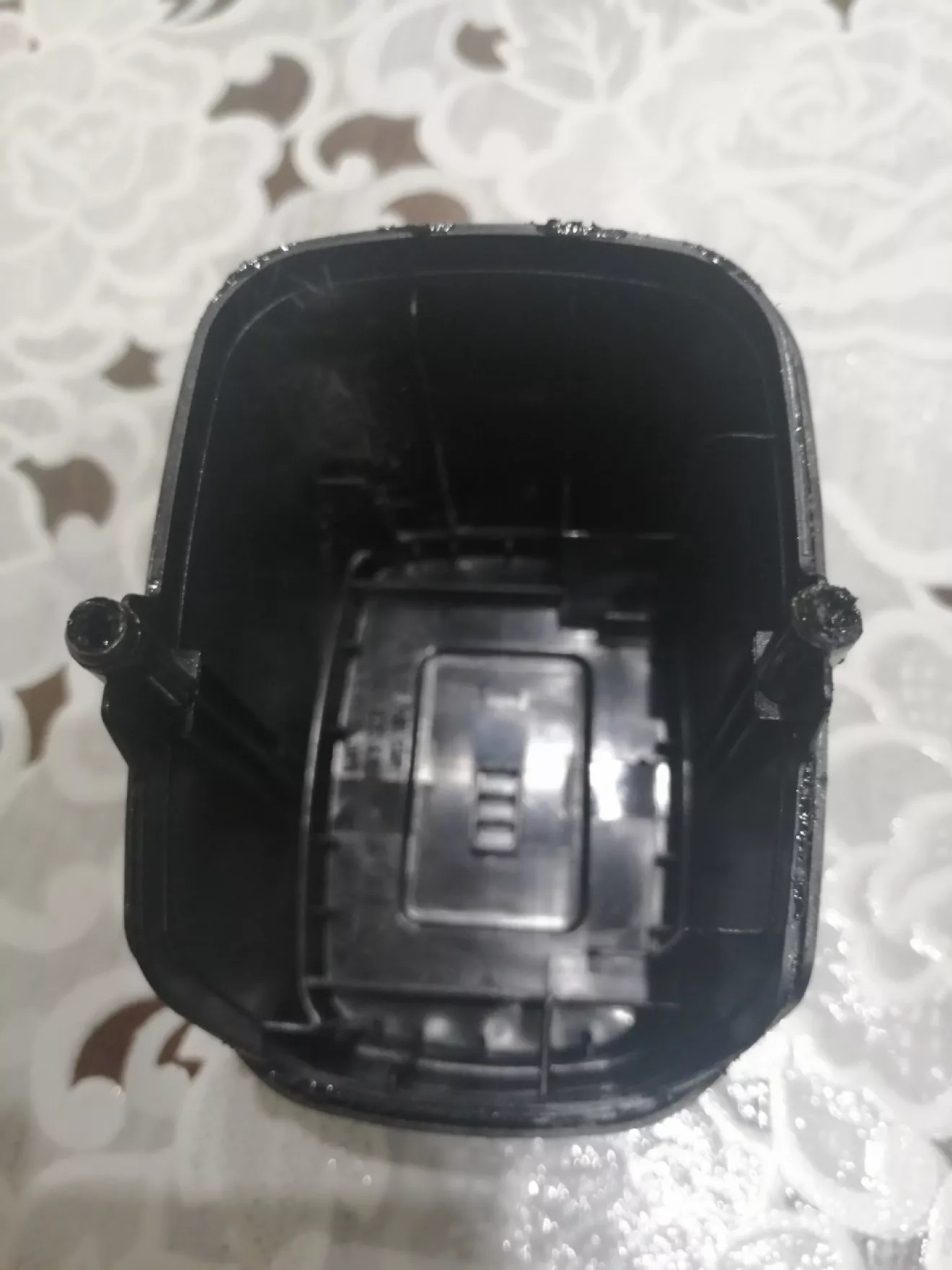

Первая зарядка и тест показали, что пылесос тянет знатно, но затем подтвердились паспортные 15-20мин в турбо режиме. Изначально хотел улучшить комфорт пользователя и врезал в основной корпус гнездо зарядки, но к сожалению "мозги" пылесоса расположены в АККУМУЛЯТОРЕ, как бы странно это не было. И моя врезка гнезда осталась незадействованной, т.к. при подаче напряжения начиналась зарядка, а вместе с ней и включалась турбина пылесоса. Поэтому нужно было вскрывать аккумулятор, корпус которого соединён на 2-х саморезах, СПЕЦИАЛЬНЫХ саморезах, требующие насадки звездочка с отверстием посередине. Таковой не оказалось, и с помощью шуруповерта и 5 сверел на 2.5 и 5 мм, спустя 2 ч удалось высверлить шляпки саморезов. Если бы были сверла левосторонние, думаю удалось бы открутить саморезы. Корпус открыл ударив отвёрткой в остатки саморезов с двух сторон. И стало видно 6 аккумуляторов 18650 и "мозги" пылесоса.

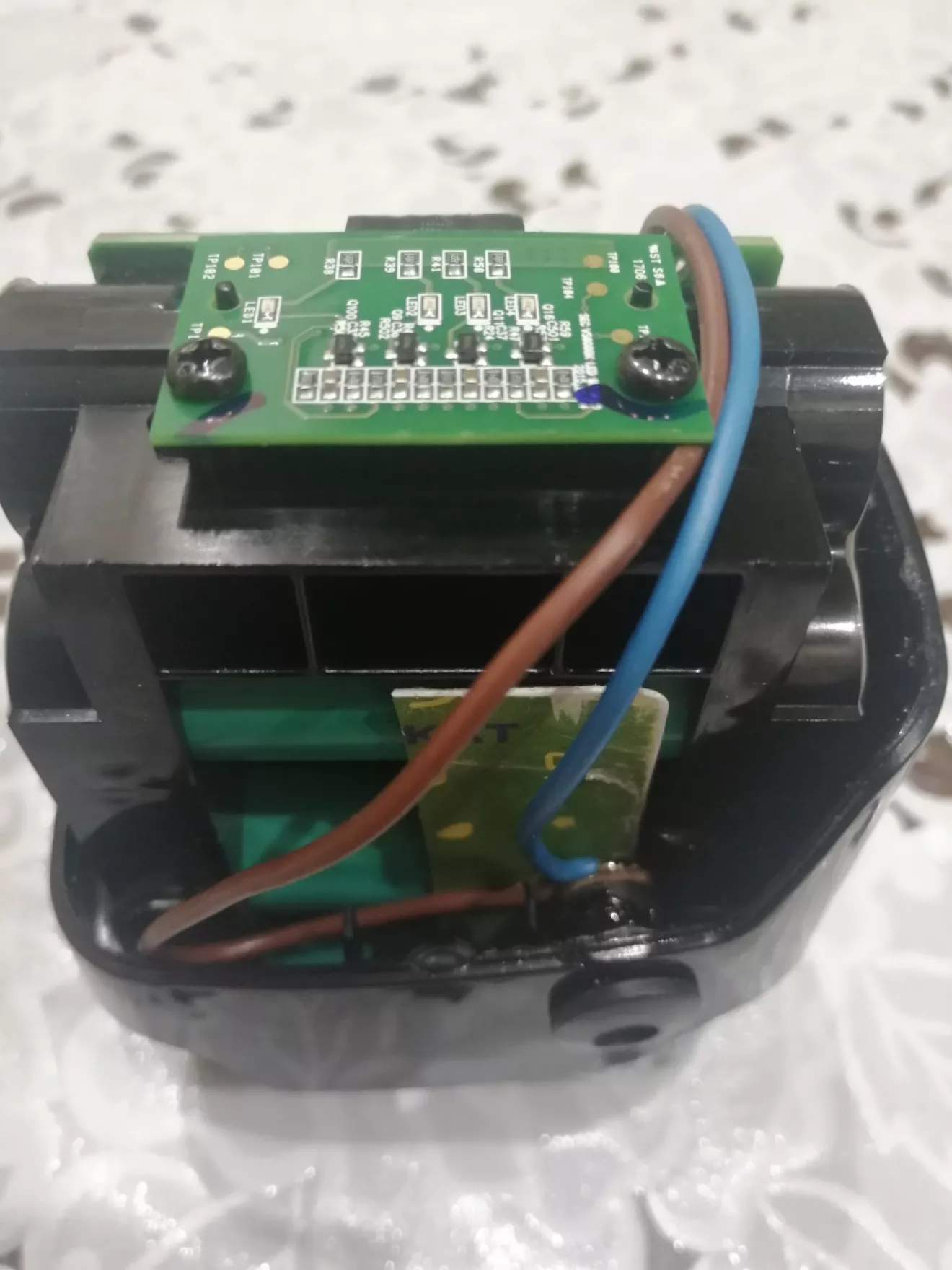

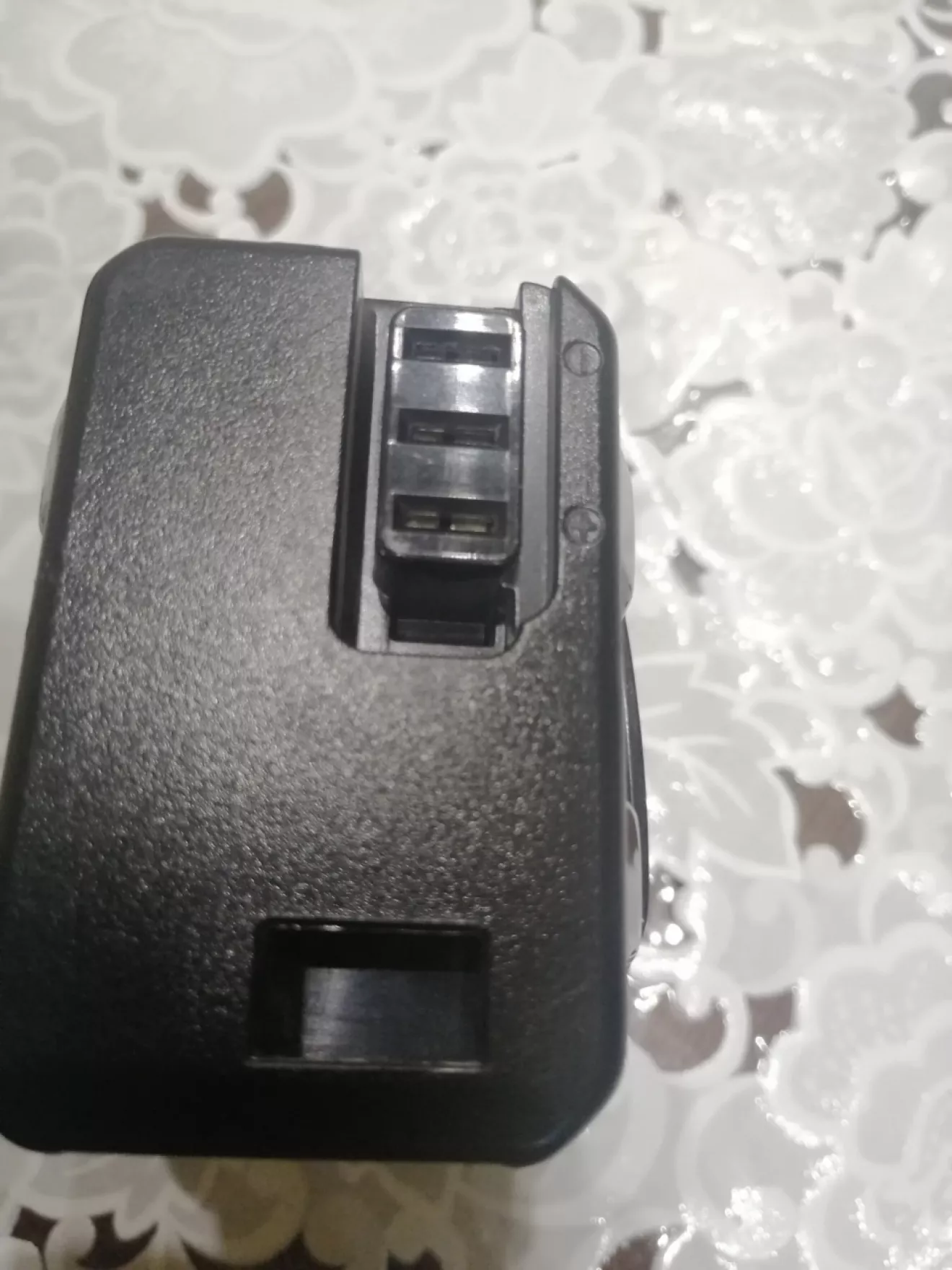

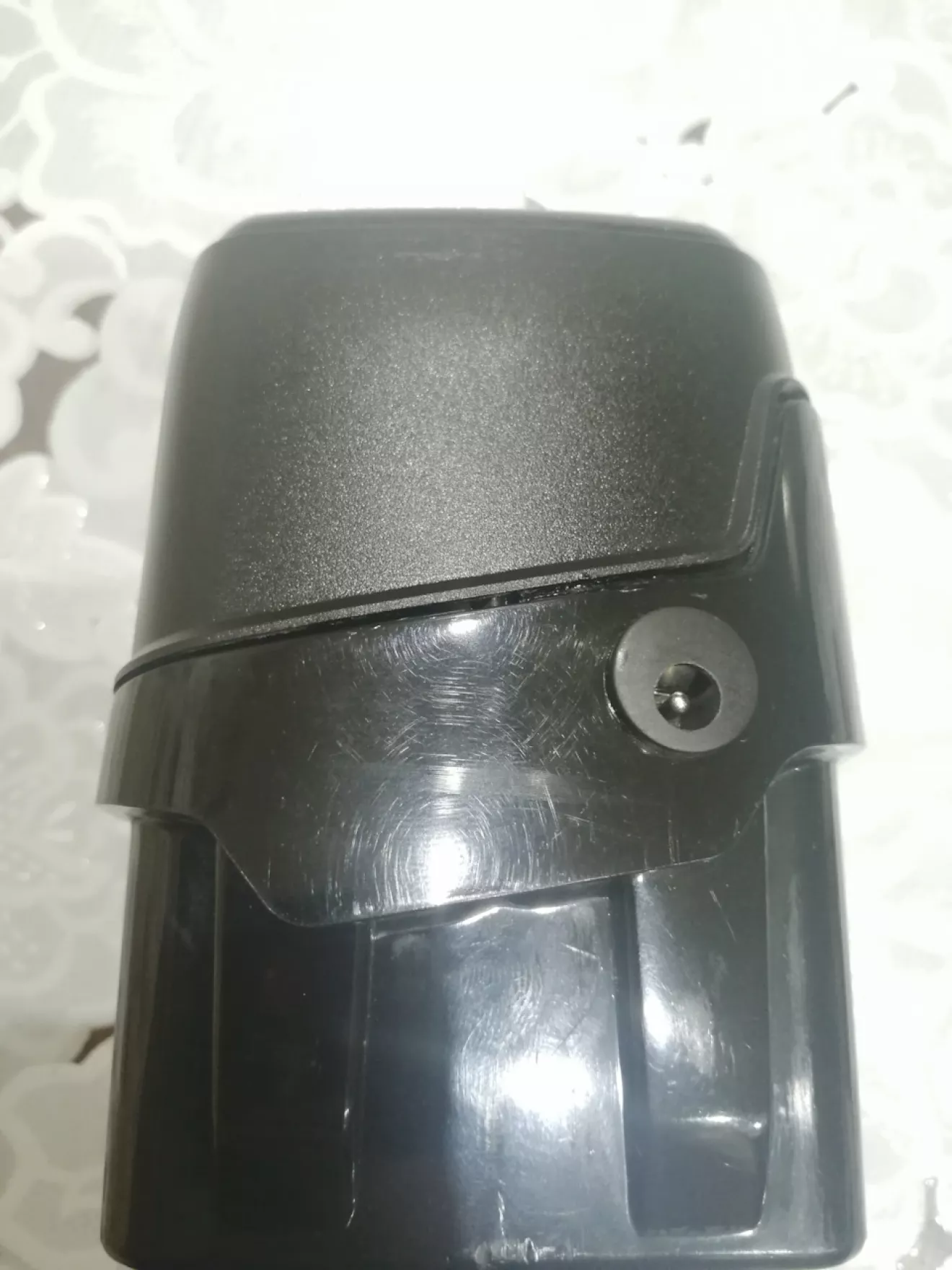

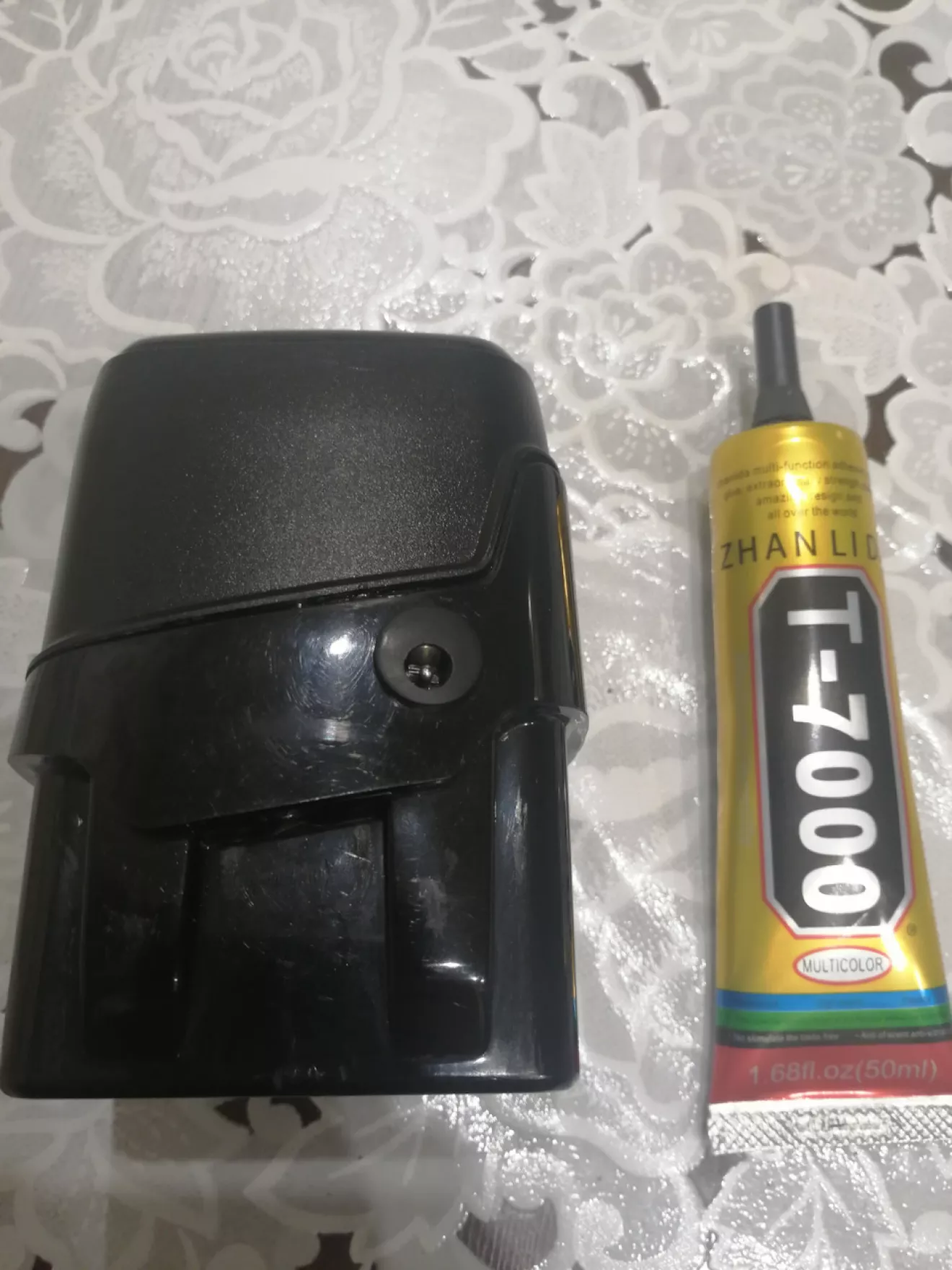

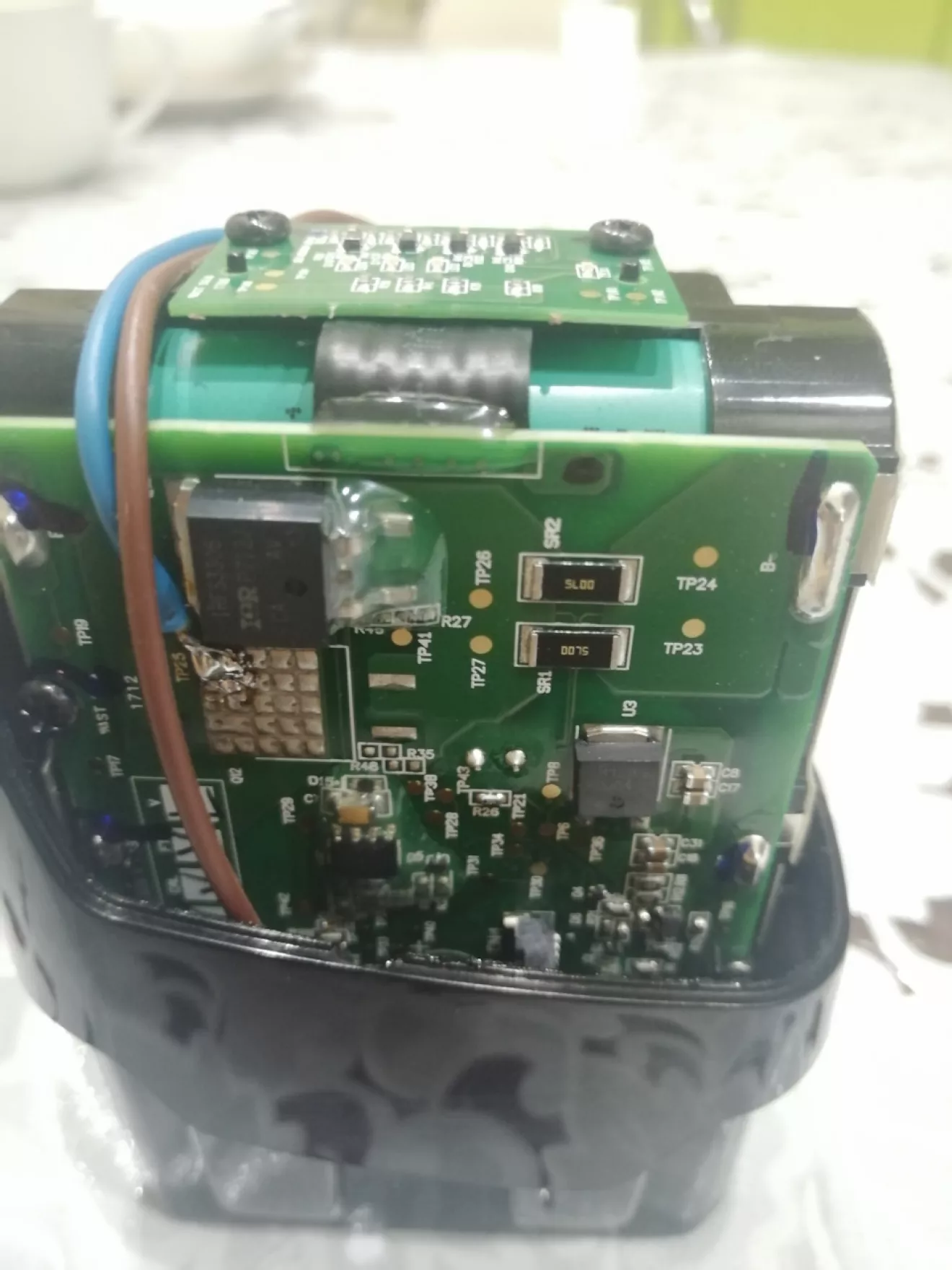

Далее нашёл место для установки разъёма и установил его, заранее подберите как можно меньший разъём, мой с отверстием 13 мм и глубиной посадки около 1см влез вплотную к аккумулятор, поэтому пришлось подложить для изоляции дисконтную карту. Кто не знает на корпусе литиевого аккумулятора 18650 всегда минусовой контакт. Плюс зарядки припаял к плюствой клемме на плате, а минус к минусовой площадке, резерву под второй транщисторный ключ. После этого собрал корпус с помощью клея Т7000 чёрного цвета для склеивания дисплеев, держит отменно.

С разъёмом разобрались, осталось найти сам блок питания. В кладовой пылился китайский блок, якобы дававший на выходе 19В 3.4А, т.е. 65Вт, но внутри установленный высоковольтный конденсатор на 33мкФ подтвердил недоверие к китайским Ваттам, фактически можно было из блока получить 30Вт, т.е. в 2 раза меньше заявленного. Напряжение настраивается с помощью регулируемого стабилитрона TL431, от которого на плюсовой контакт шёл резистор 5.6кОм. Заменив его на 6.8кОм на выходе блока получил 24.5 В. Не забывайте про конденсаторы на выходе блока, они рассчитаны на 25В и нужно их заменить на 35В 470-680мкФ. Для ограничения тока заряда был встроен стабилизатор тока Lm317t, c ограничением на 0.8А, как и заводская зарядка. Со временем возможно немного уменьшу ток заряда до 0.7А, т.к. стабилизатор линейный и достаточно сильно нагревается, несмотря на достаточно приличный радиатор. Возможно даже заменю Lm317t на китайский понижающий дс-дс преобразователь с регулировкой напряжения и тока, который благодаря работы по ШИМ принципу имеет малый нагрев и высокий КПД. Также экспериментальный путем было выявлено, что при установленном напряжении заряда на блоке питания ниже 23.8В или при ограничении тока менее 0.5А все те же "мозги" не всегда отображают начатый процесс зарядки аккумуляторов в виде мигающих делений уровня заряда, но сама зарядка выполняется. Поэтому в случае повторения моего опыта, постарайтесь максимально приблизится к заводским параметрам зарядки 24.9В 0.8А. Надеюсь статья была полезной. Кому помог, благодарности принимаю на карту
