Щось я довго відкладаю дописи, вони гарно настоюються, а деякі взагалі не пишуться.

Почнемо з передісторії. Купила в мене людина мультимедіа для себе. Погралася і каже, мені треба ще одну на VW T5. Каже треба чималий екран, але щоби нижня кишенька лишилася.

Причому лишилася так, щоби туди можна було напхати повним повно пасатіжів і плоскогупців разом з канцелярськими ножами, рулетками і тому подібне. Кортше кажучи треба щось отаке.

тобто вся потужна потужність має влізти в 1DIN а екран має бути великим. Одразу запропонував рішення, котре вже більше року працює в @RusLanCk але там було би перекриття кишеньки трошки навіть в найвищому положенні, тому передивилися всі рішення, що є на ринку і дозволяють прийти до потрібної мети і зрозуміли, що вони нам не підходять.

А ще я не знаю зроста водія-клієнта, не знаю як буде посадка в T5, бачу що екран буде знатно нахиленим і не знаю чи буде в нього світити сонце. Коротше 99.9% відсотків продаванів (бариг) просто злилися би.

А мені чогось от стало цікаво реалізувати це.

За основу взяв 10 дюймів Topway TS105. Чому? бо це було єдине, що було в наявності і мало модуль 360, оскільки VW T5 планується ще і з круговим оглядом.

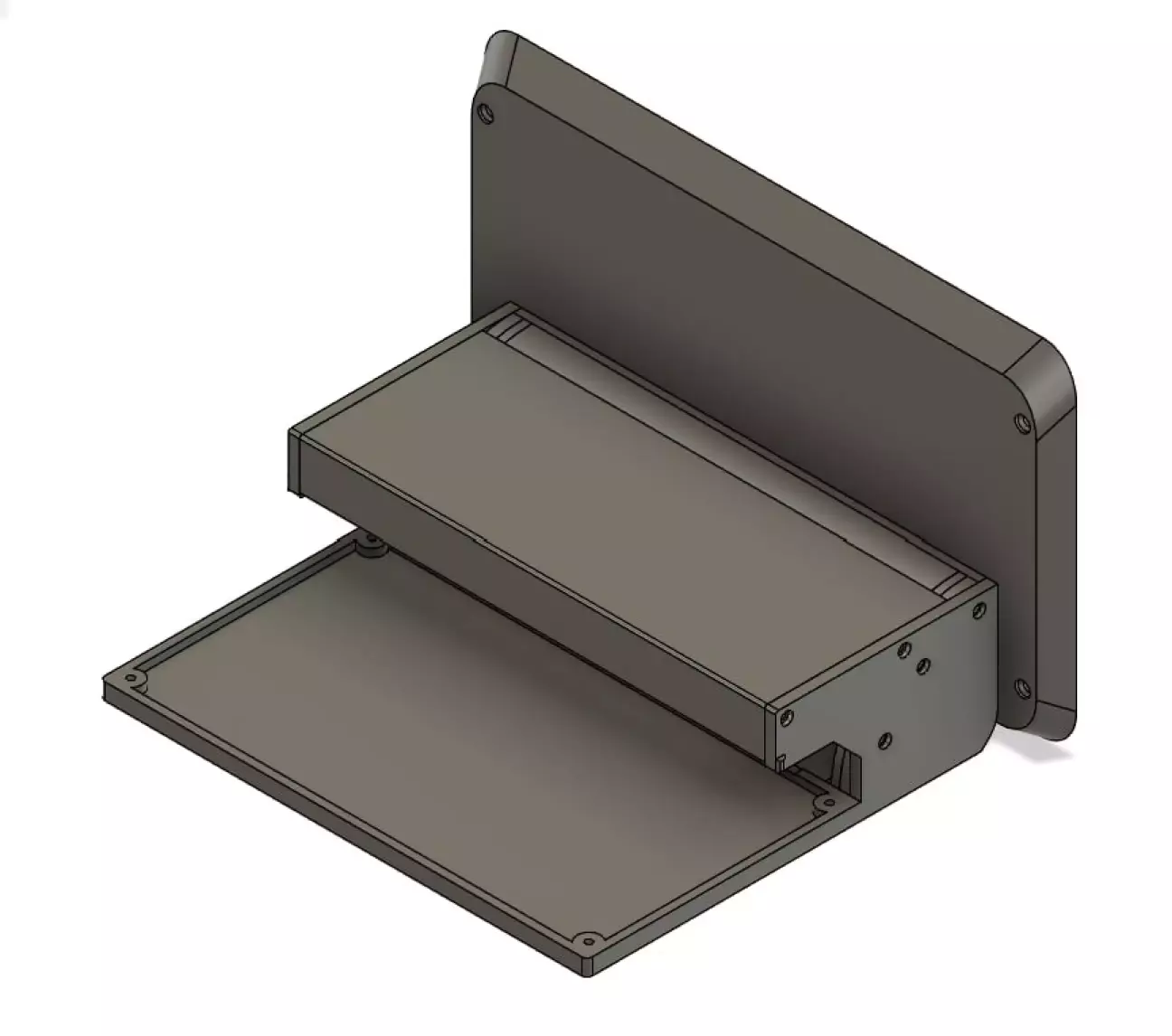

Дістаємо Autodesk Fusion 360 і починаємо з корпусу дисплею. Перший мнинець на нівець, бо низ я хотів зробити по ширині 178мм як в 1DIN і воно не налізло. Відкусив кусачками все що заважало і ось воно вже лягає на екран.

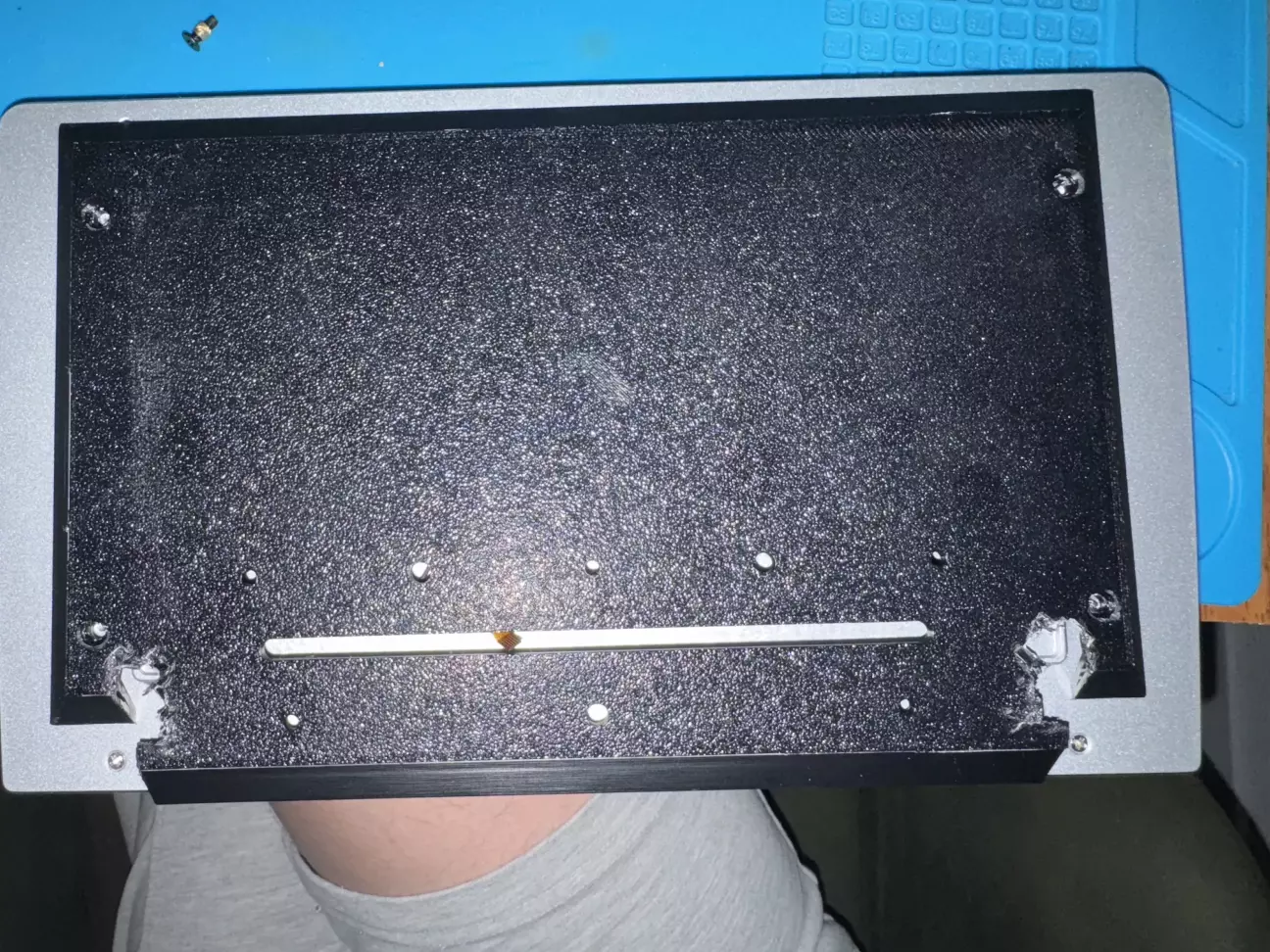

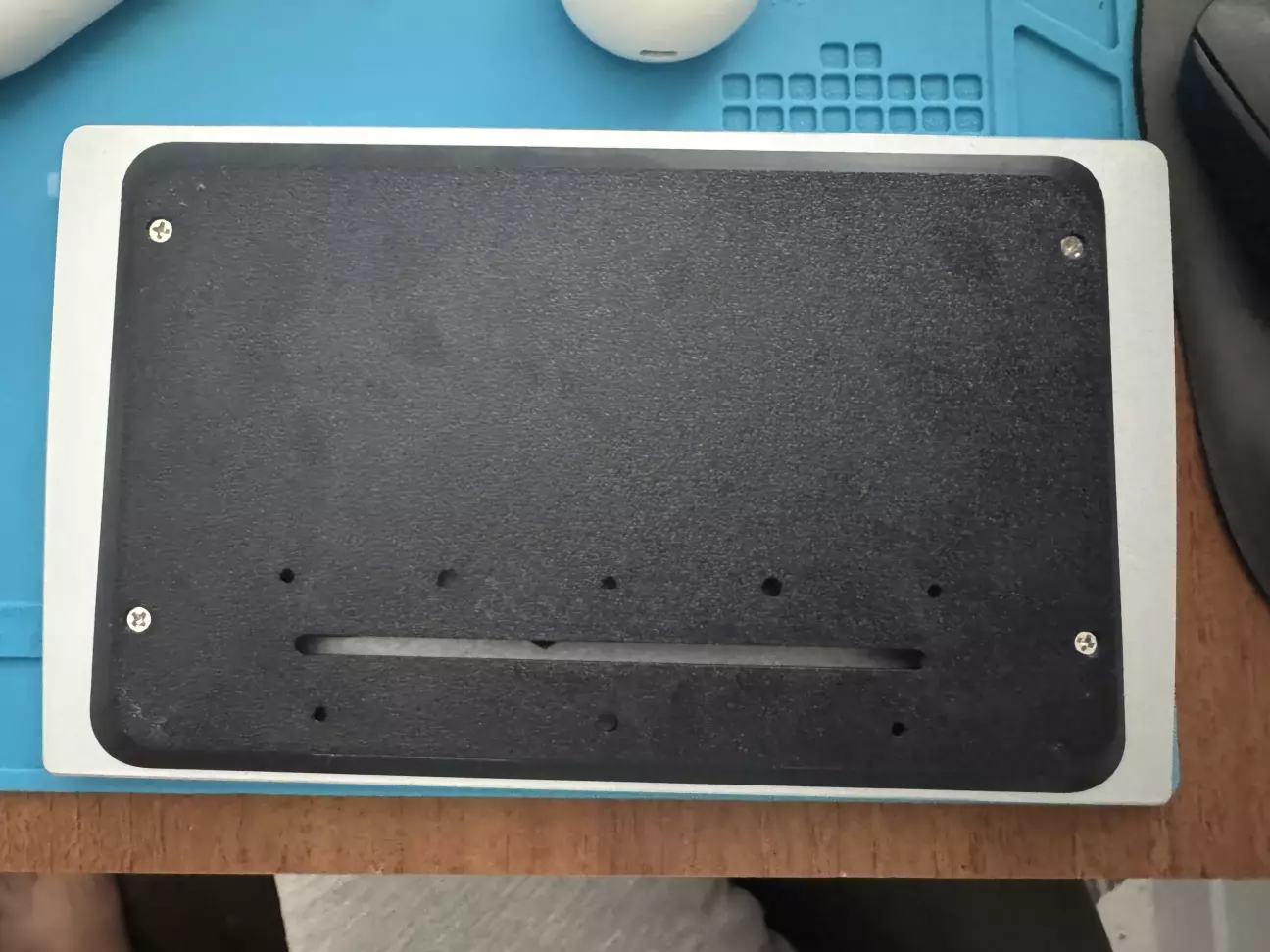

Другий млинець ми теж викинули, бо не врахував моменту, що ABS дає усадку десь 0.3мм на кожні 100мм і от вже кришечка з отворами під кабельки вийшла.

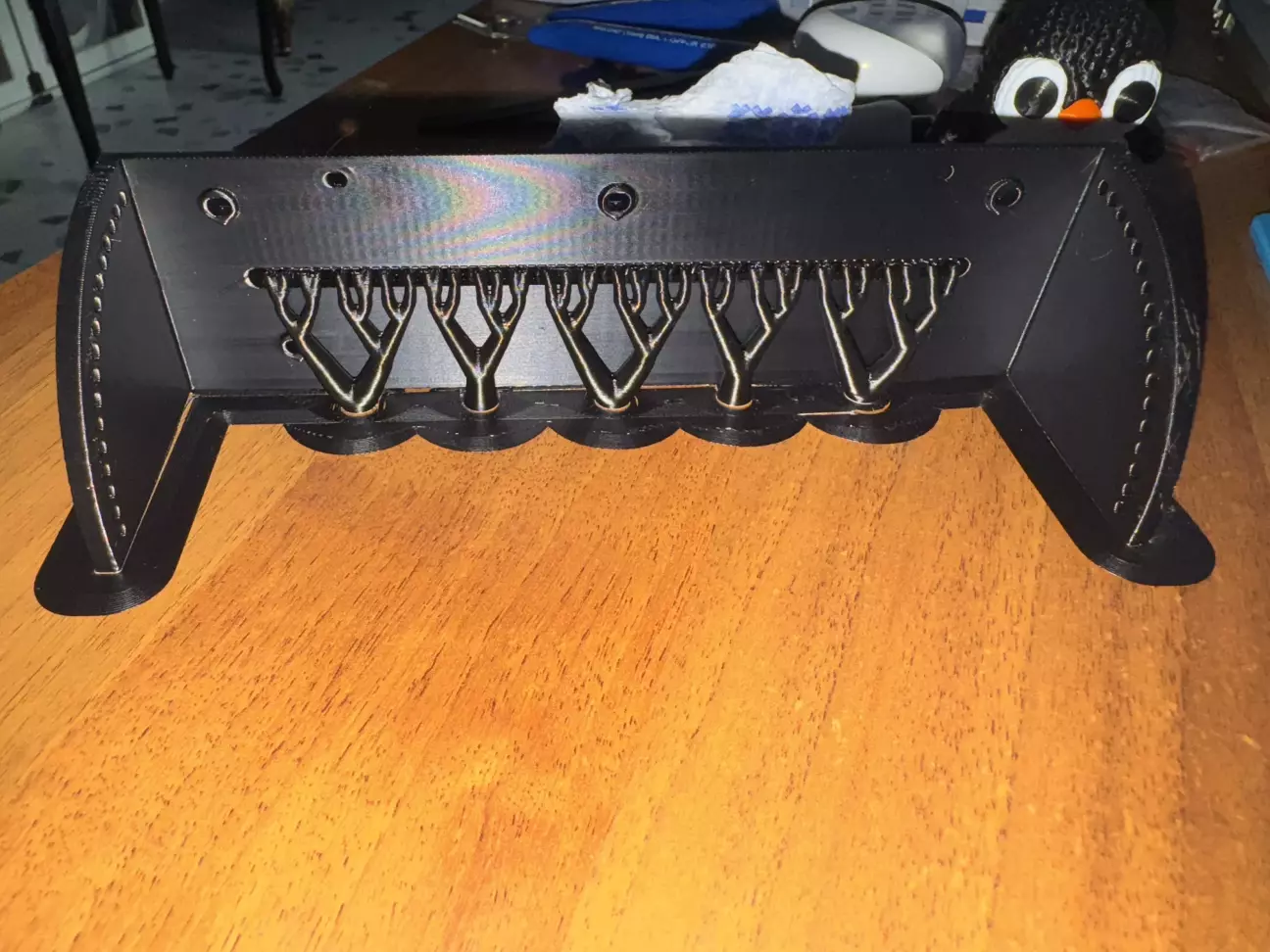

Далі була панелька що поєднує дисплей і основний 1DIN корпус - тут все з першого разу вийшло

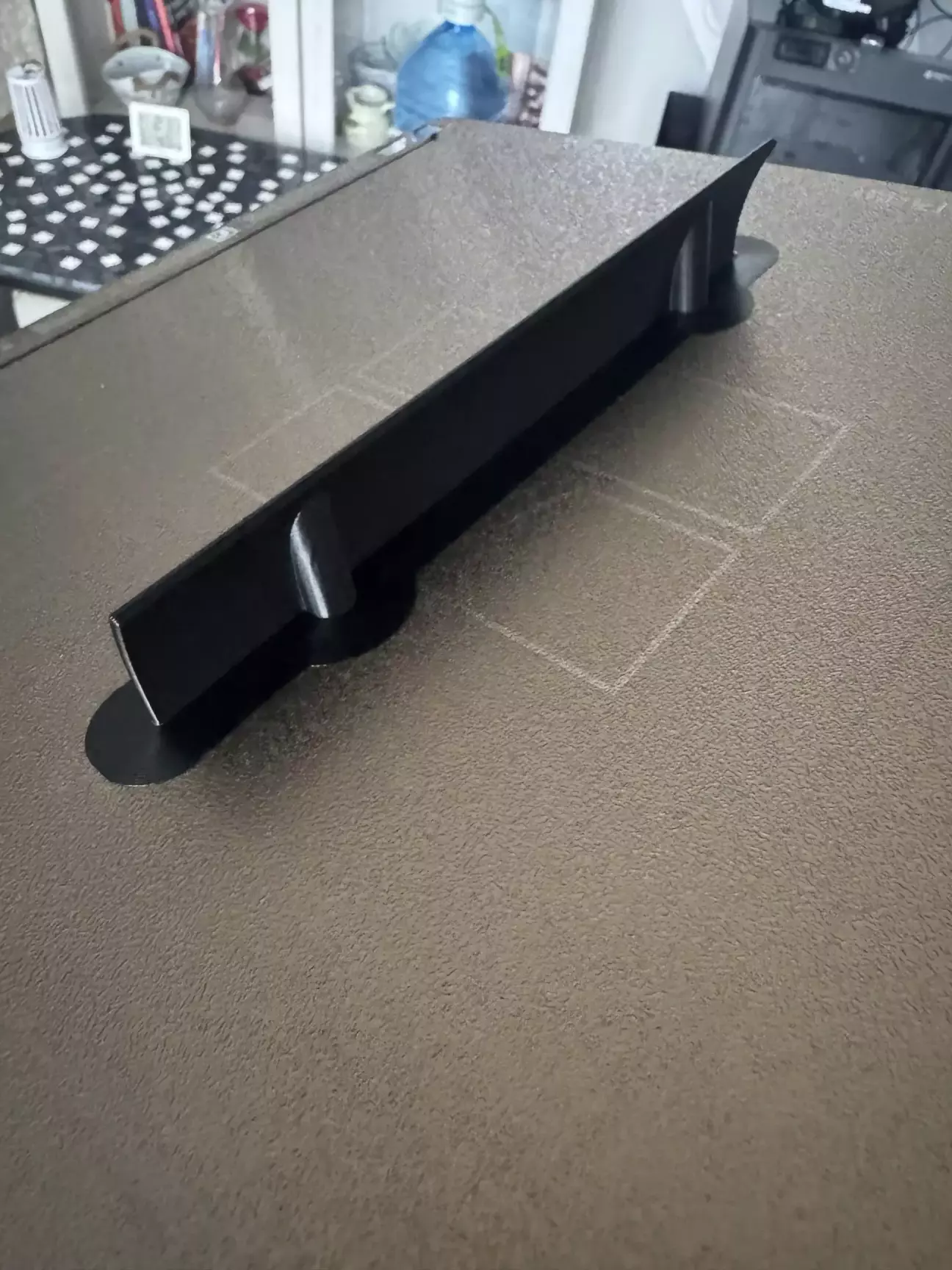

Це доповнення до панельки вище, козирьок на випадок, якщо кут між 1DIN корпусом і екраном раптом буде не 90 градусів.

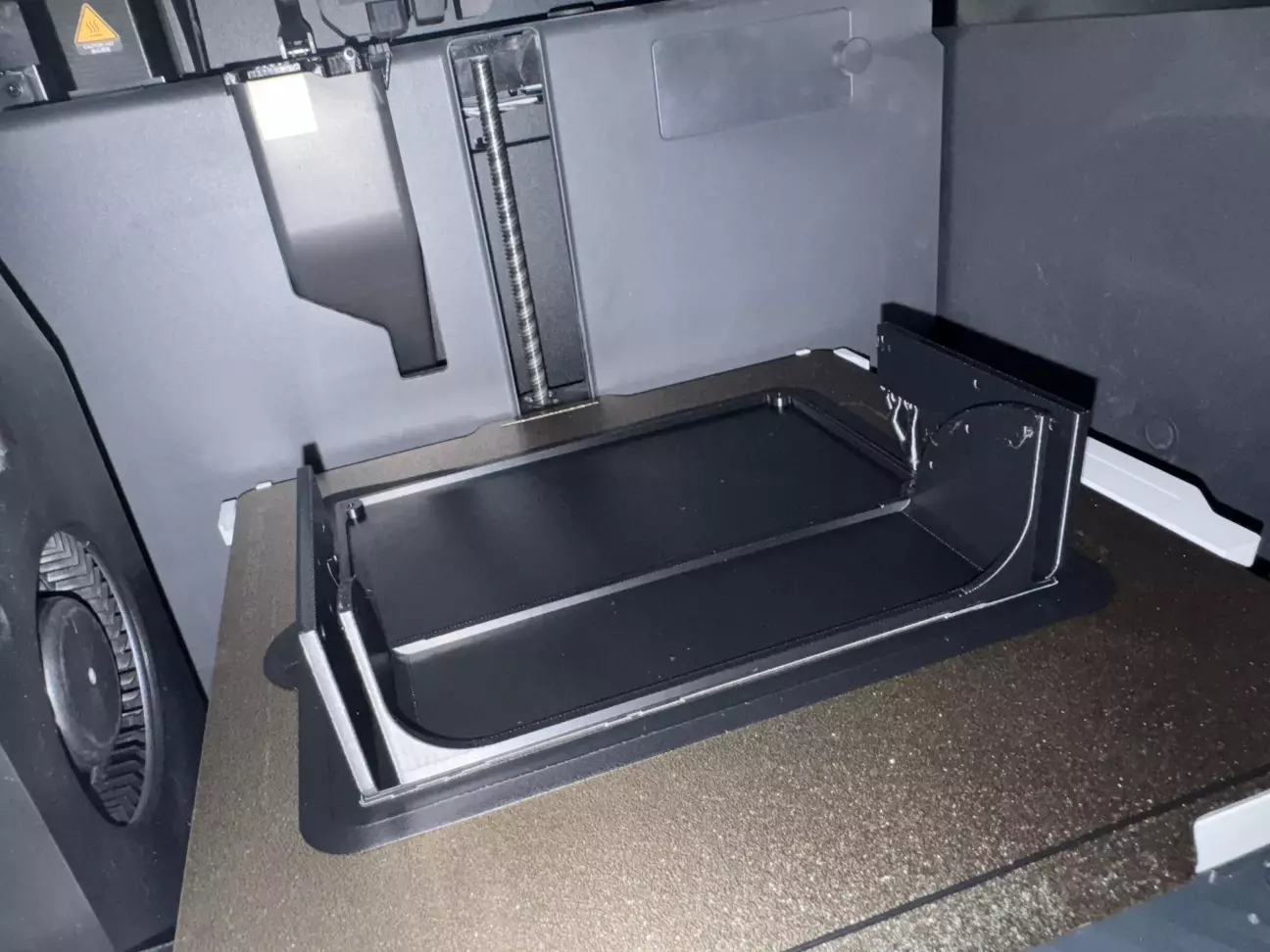

Ну і корпус 1DIN корпус власне надрукувався ще через майже 3 години.

Шлейфики треба або подовжити, або використати одразу довхий, що і зроблено

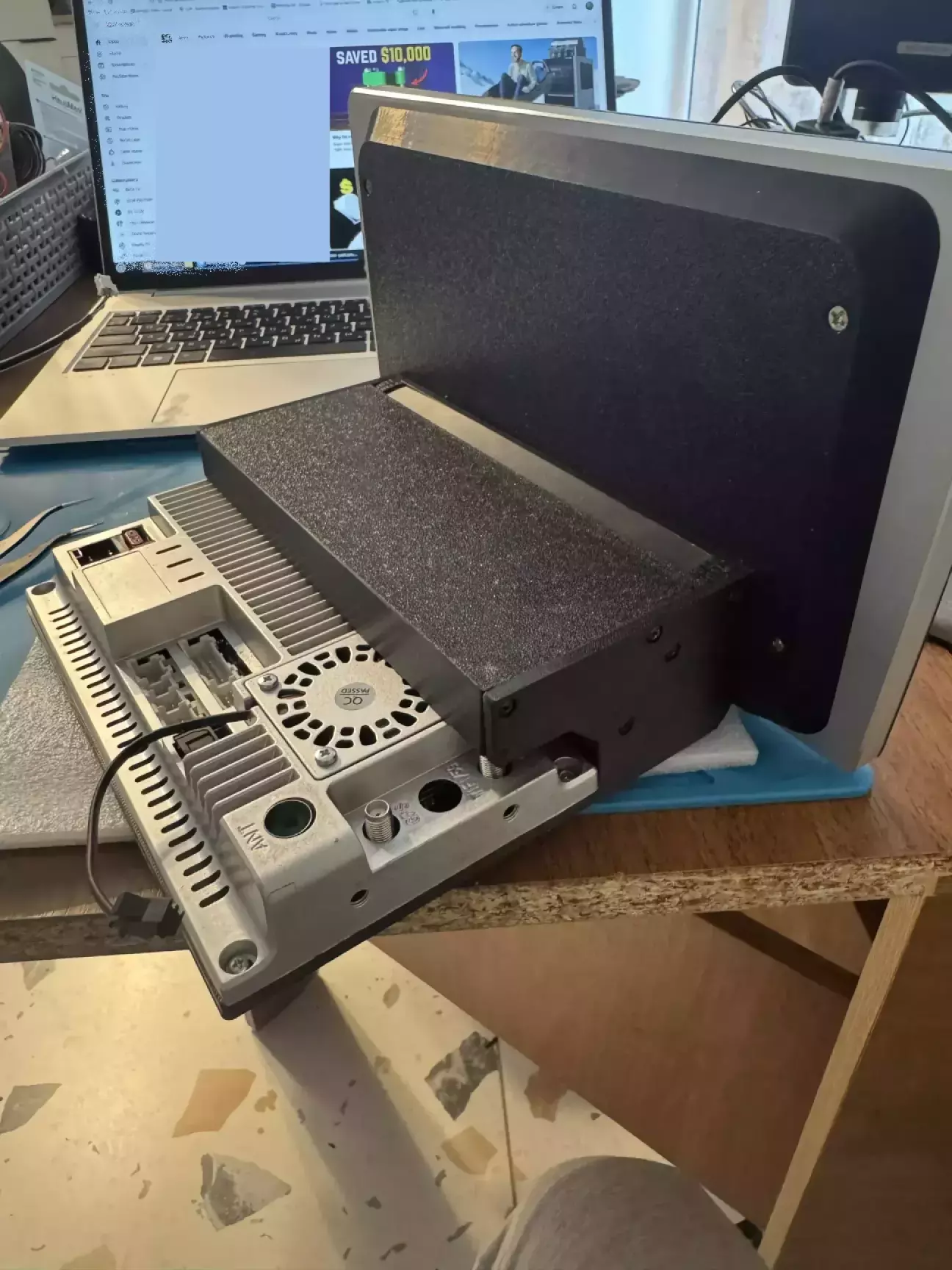

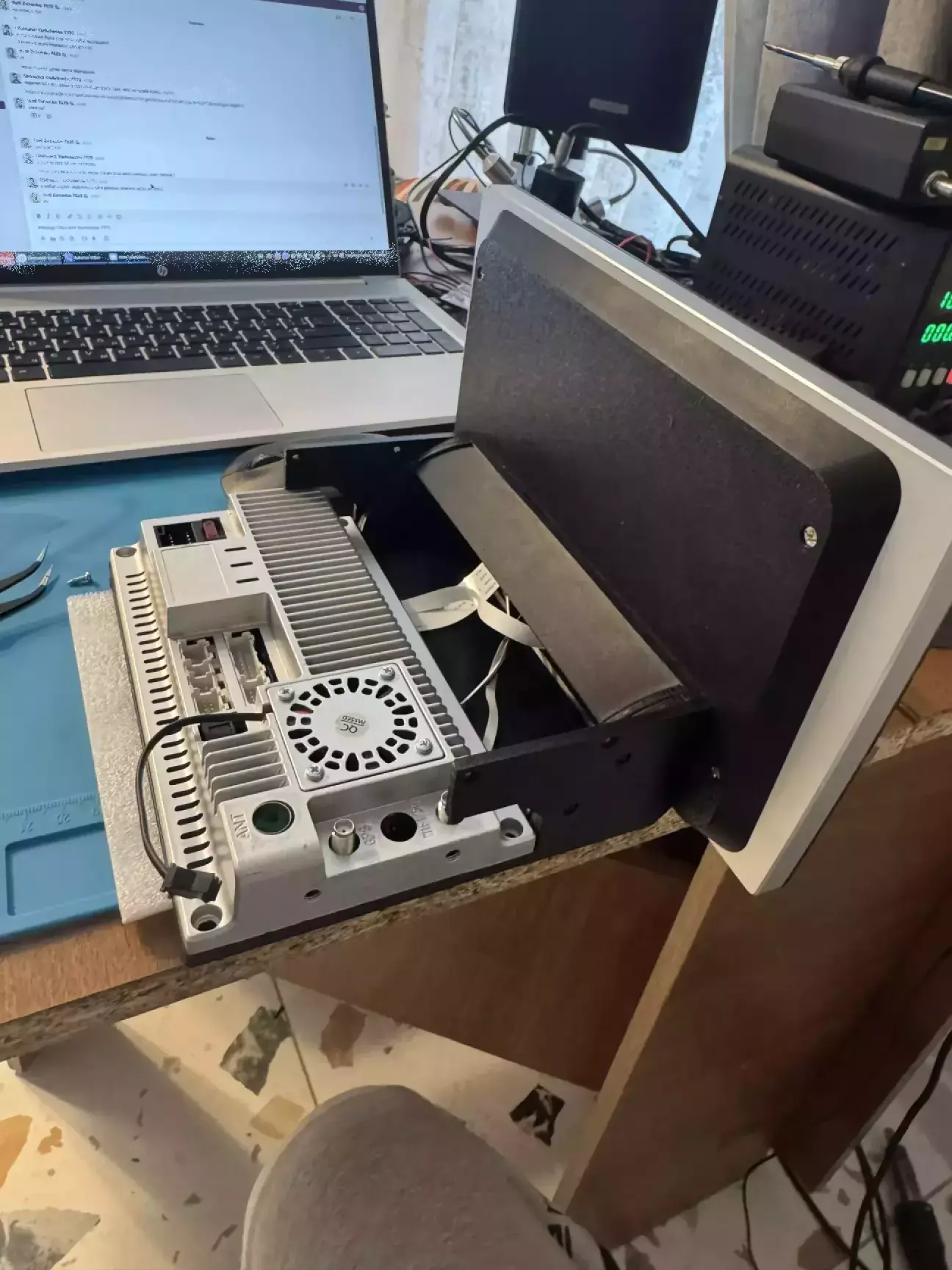

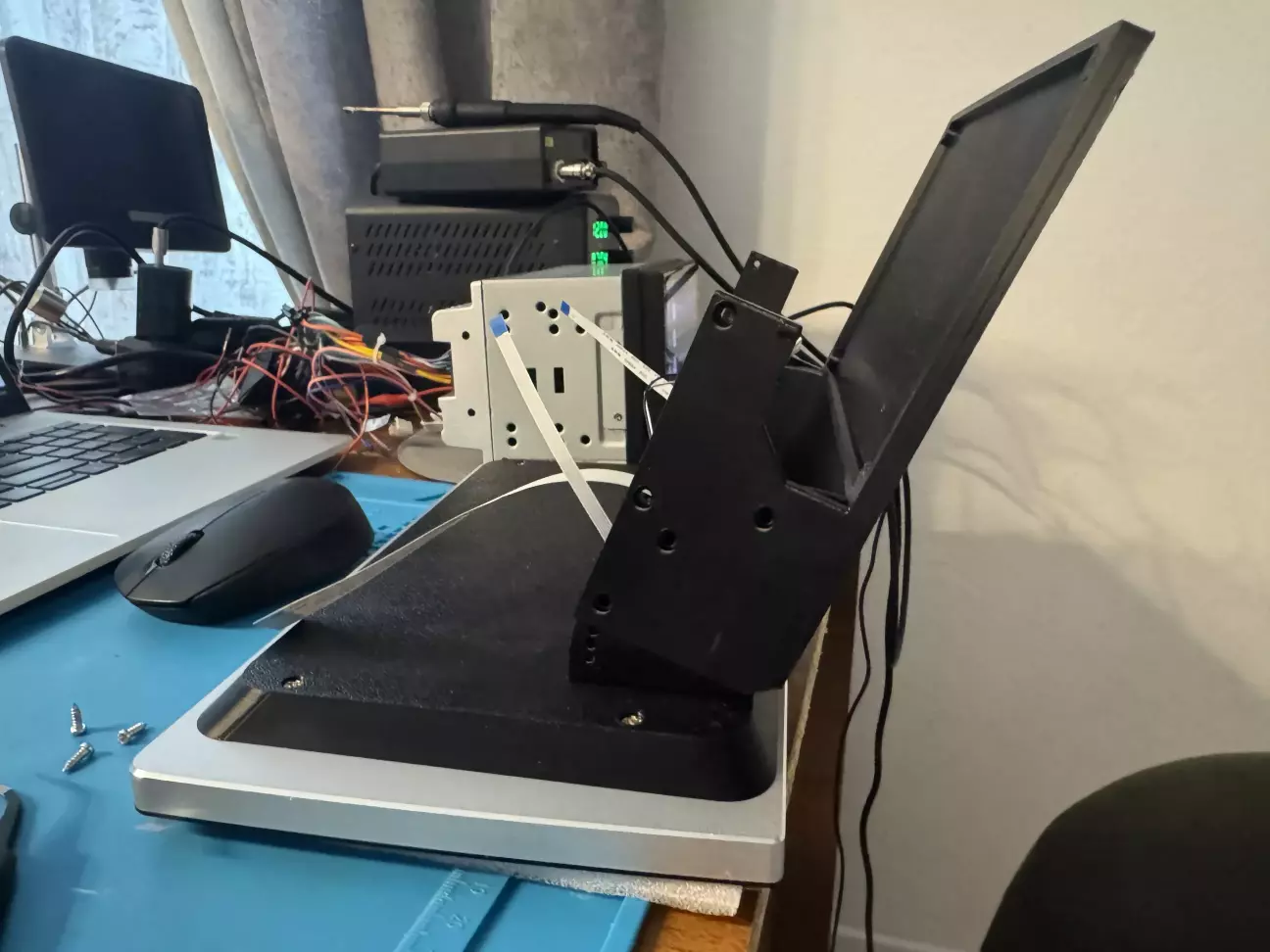

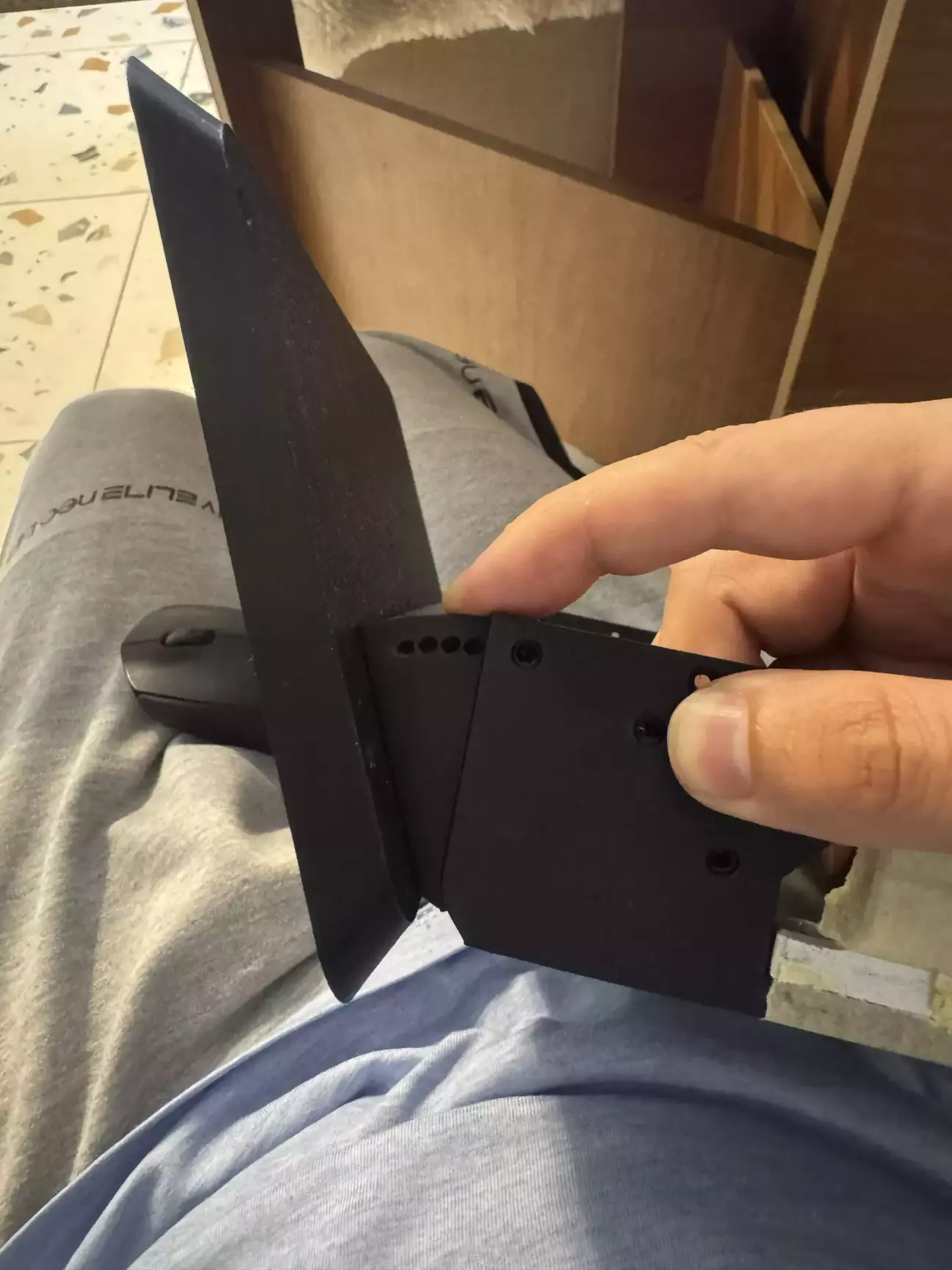

Наочна демонстрація що перехідник може змінювати кут нахилу

Збираємо нову мультимедіа

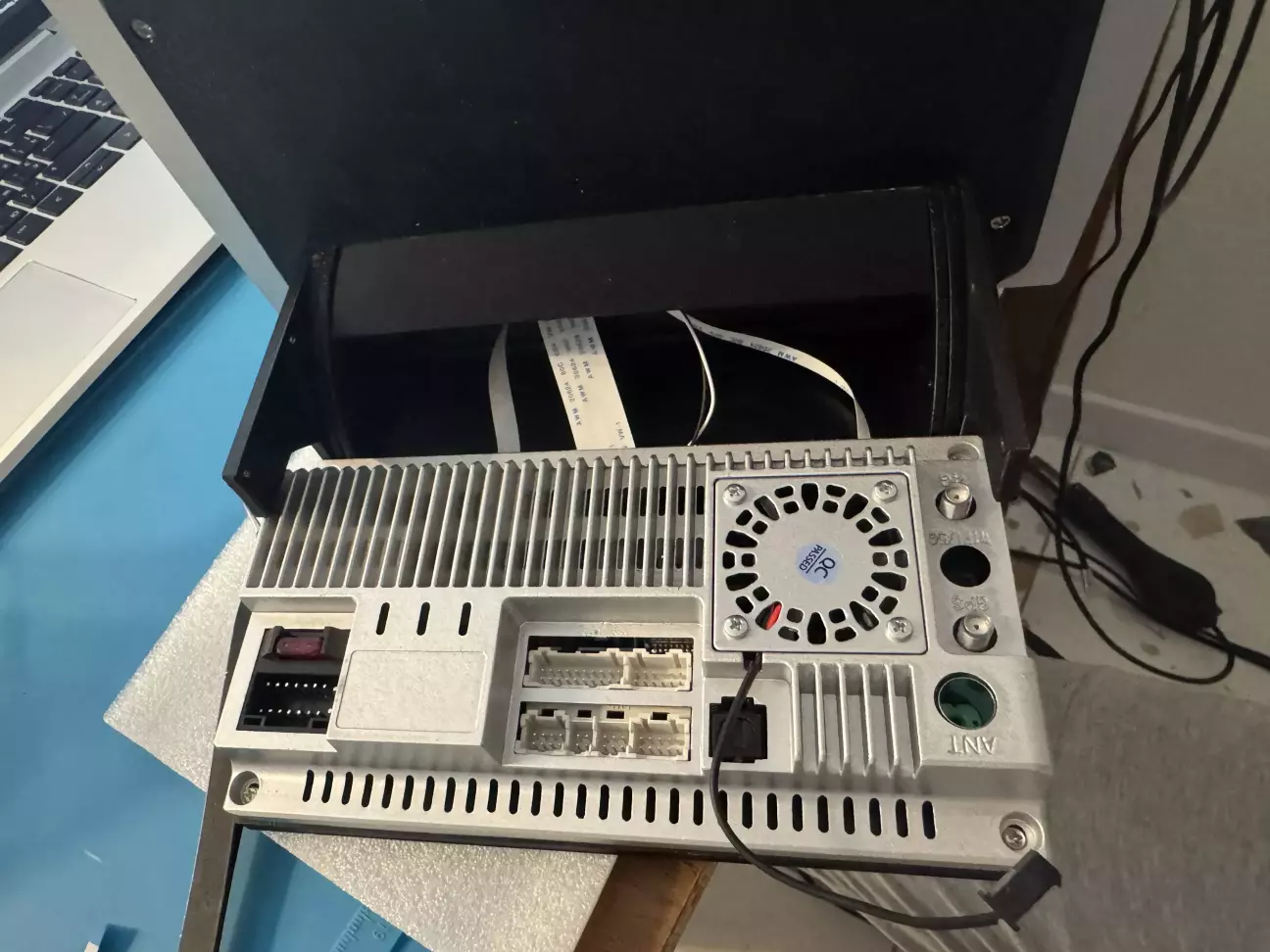

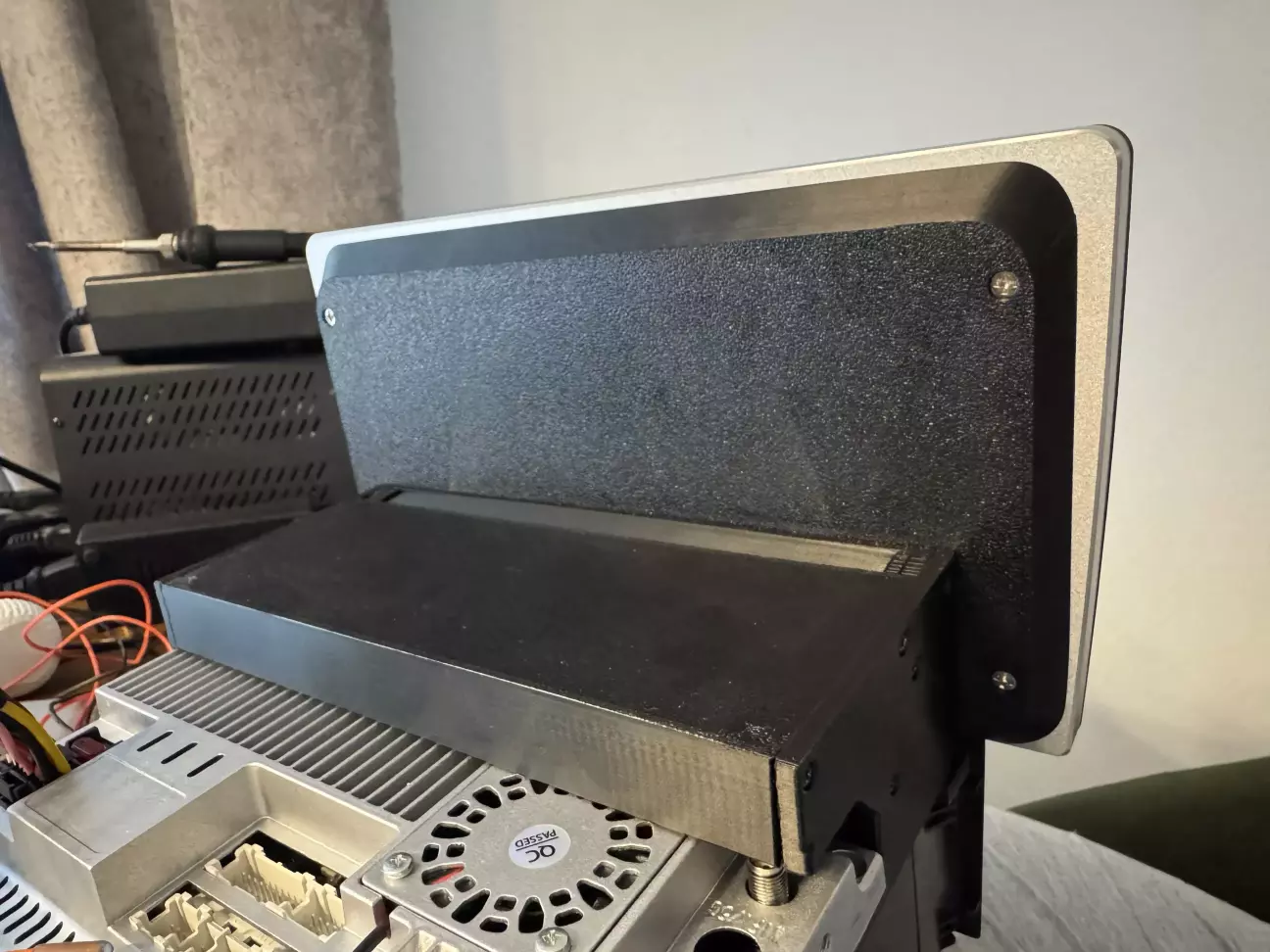

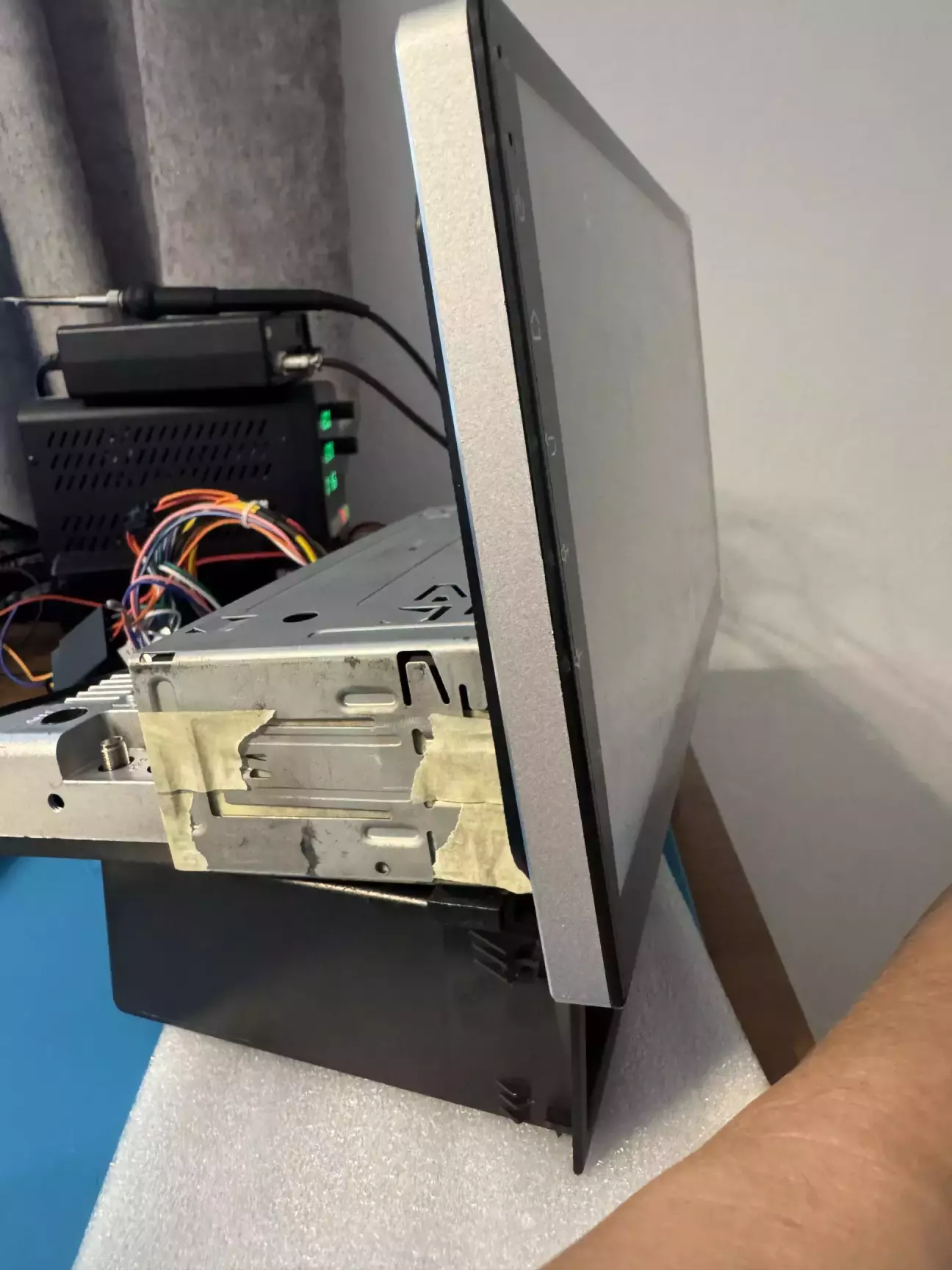

Вид ззаду.

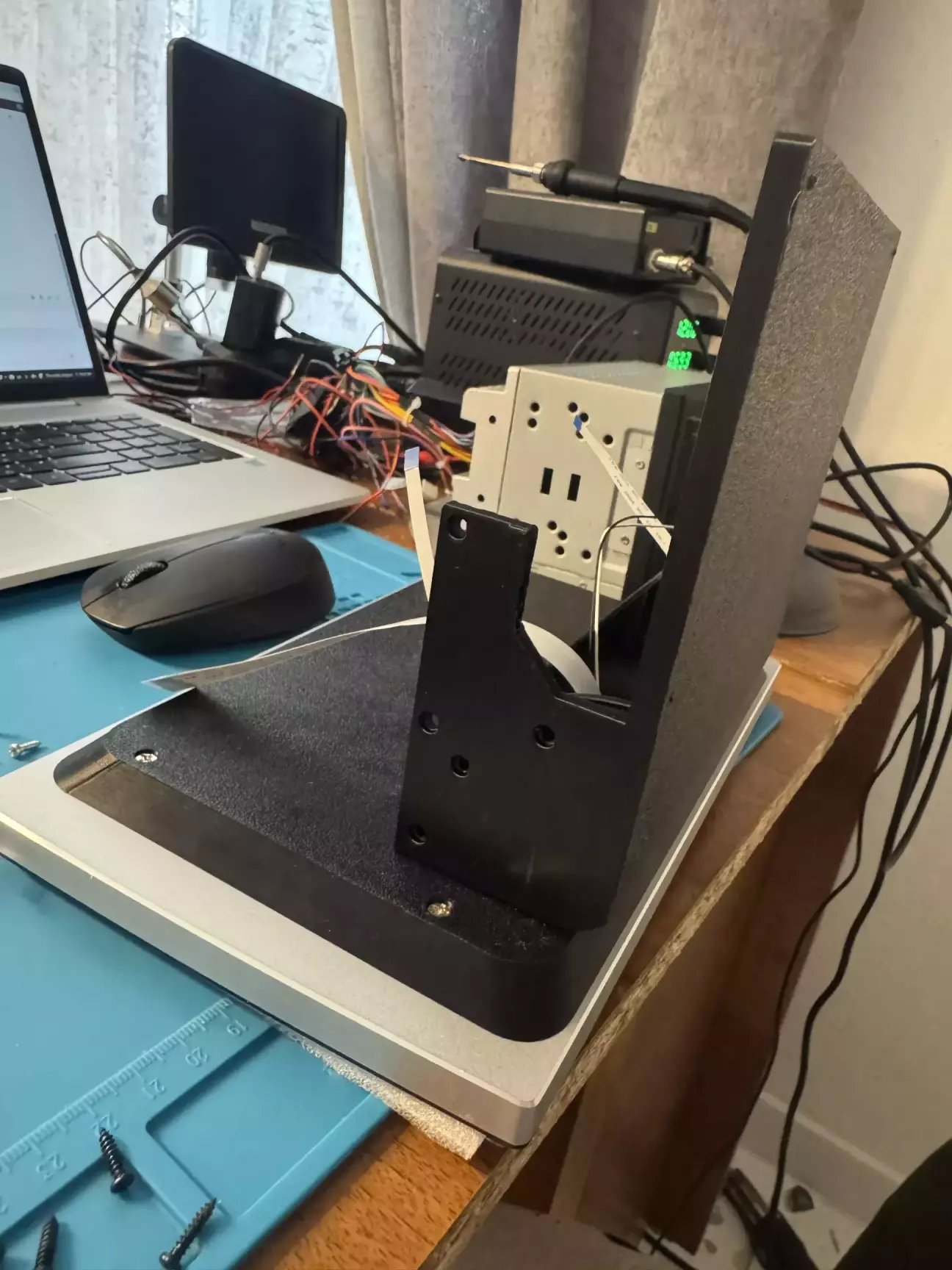

Ще вид, треба прикрити шлейфіки.

Друкуємо і прикриваємо.

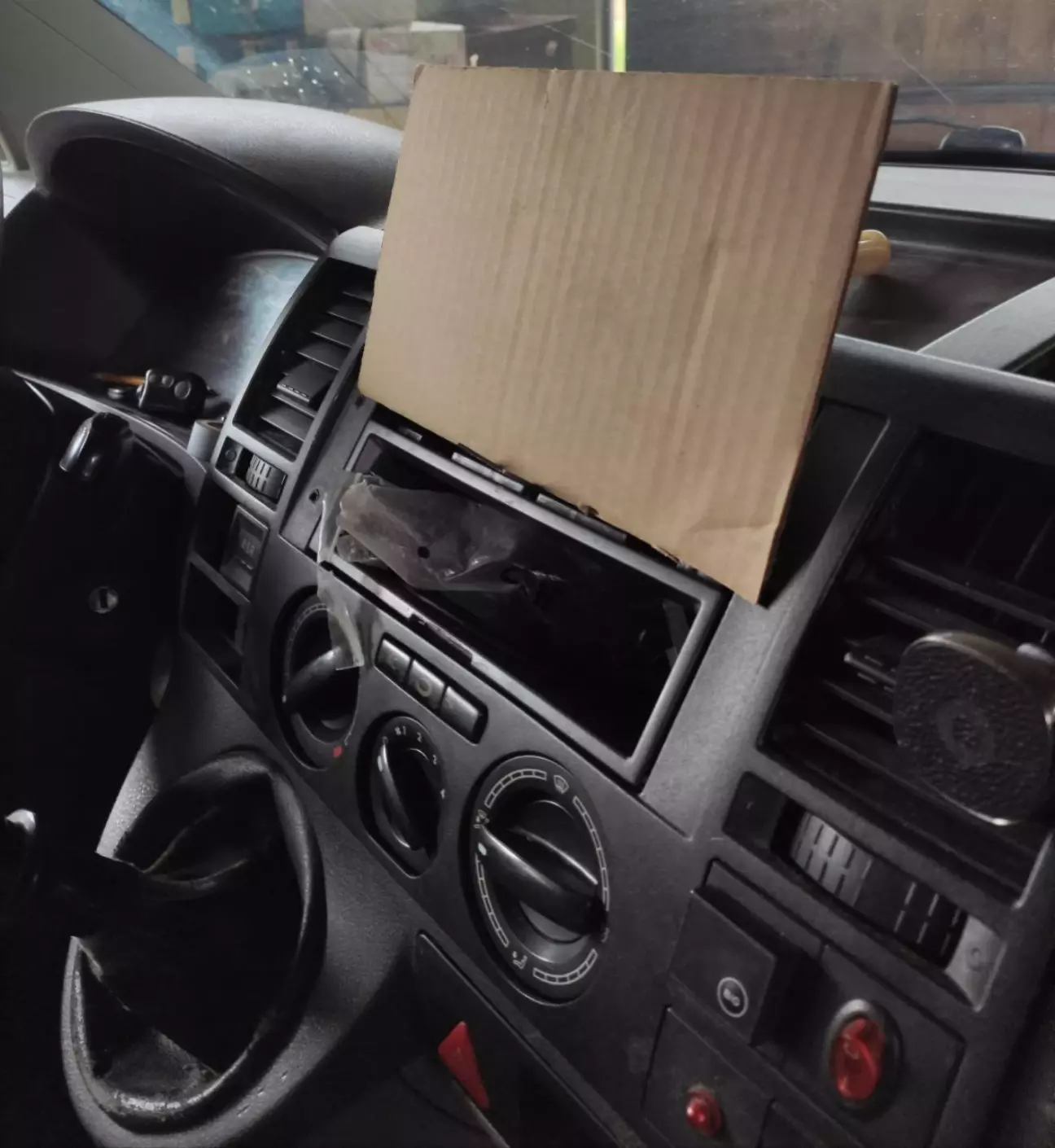

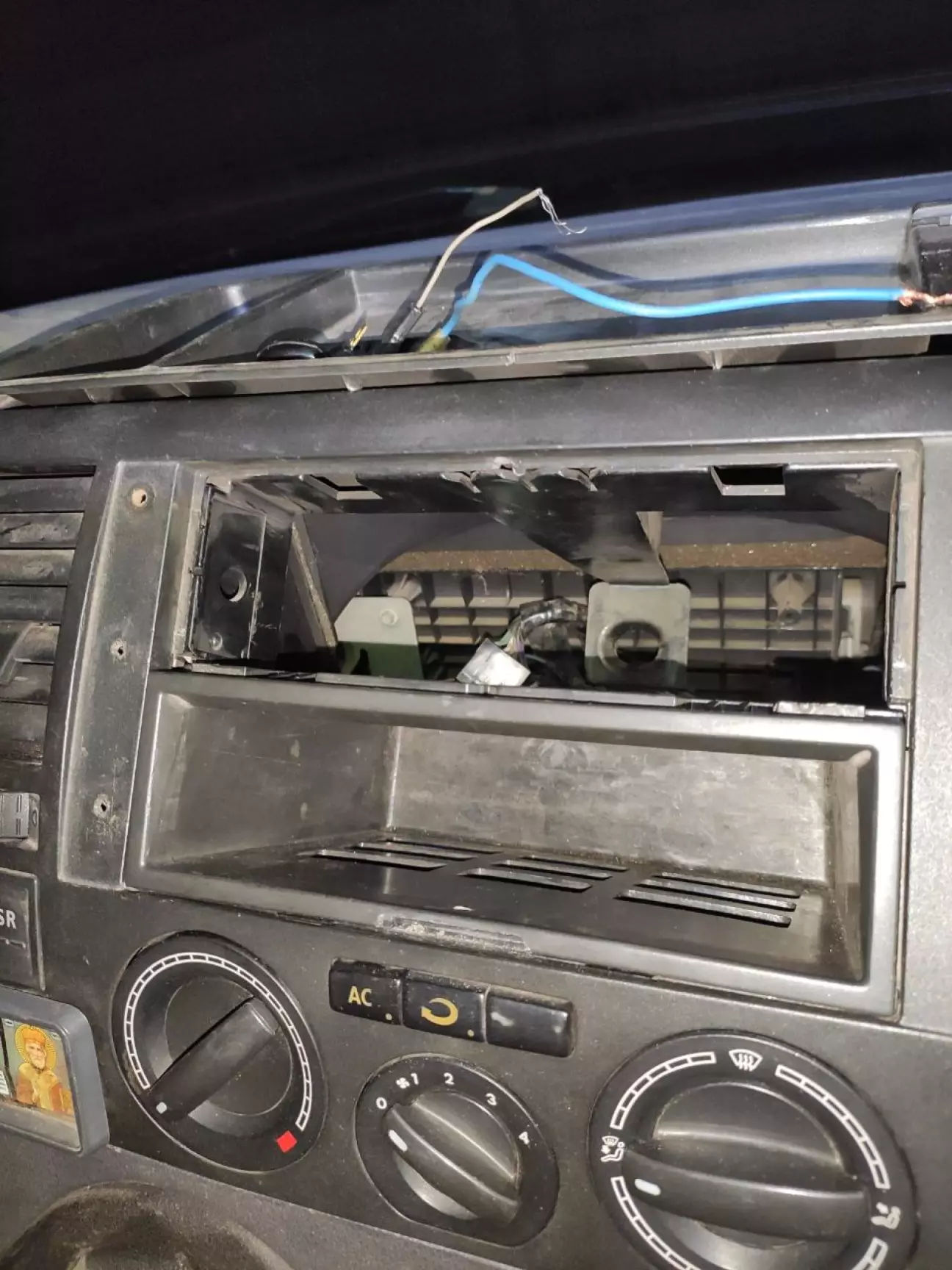

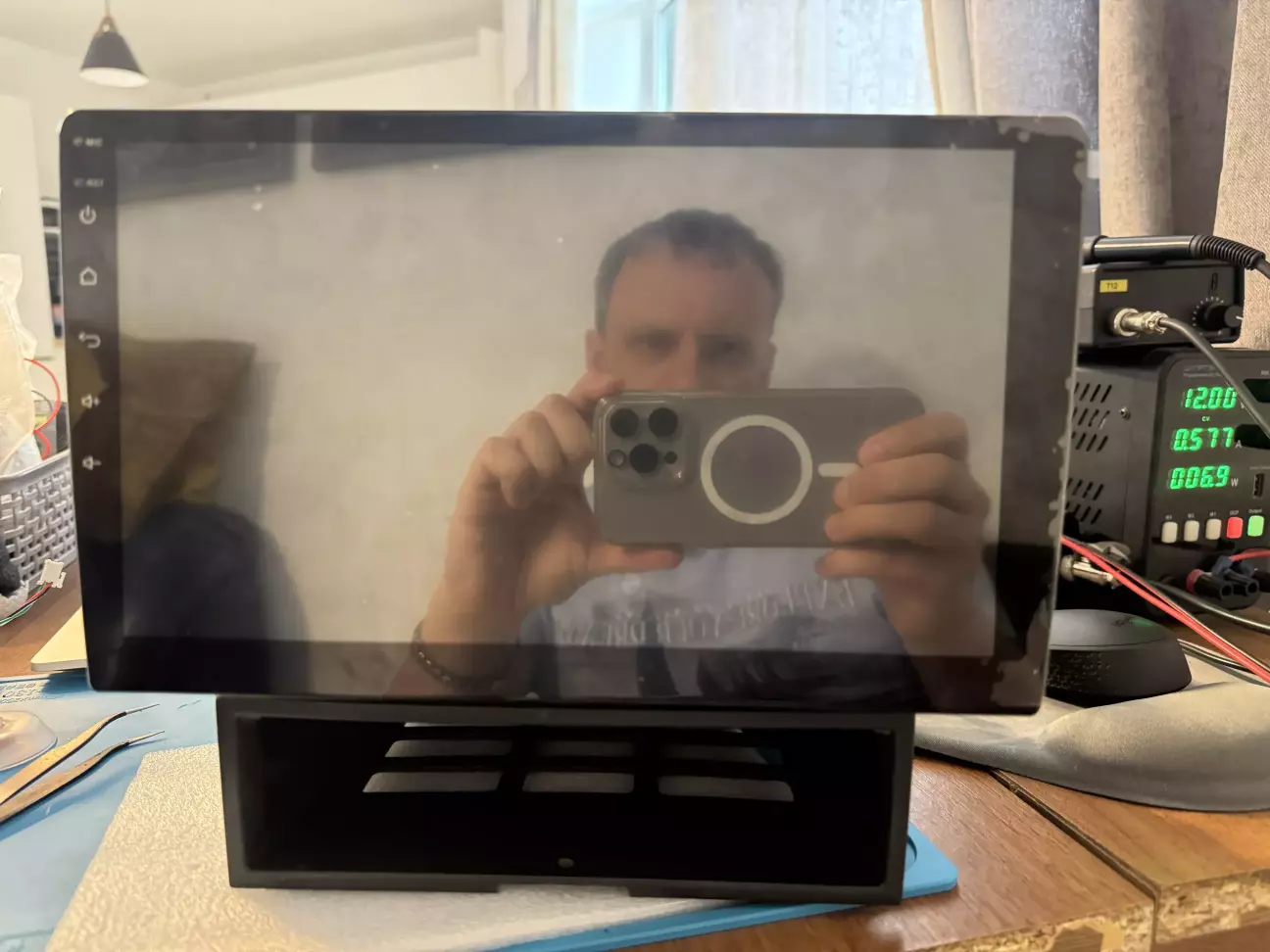

Приміряємо в шахту і на кишеньку

Показуємо замовнику, каже все клас, але давай екран не 10 дюймів, а 9 і 2К, бо 10 завеликий (аж на 16мм вищий і на 22 мм ширший).

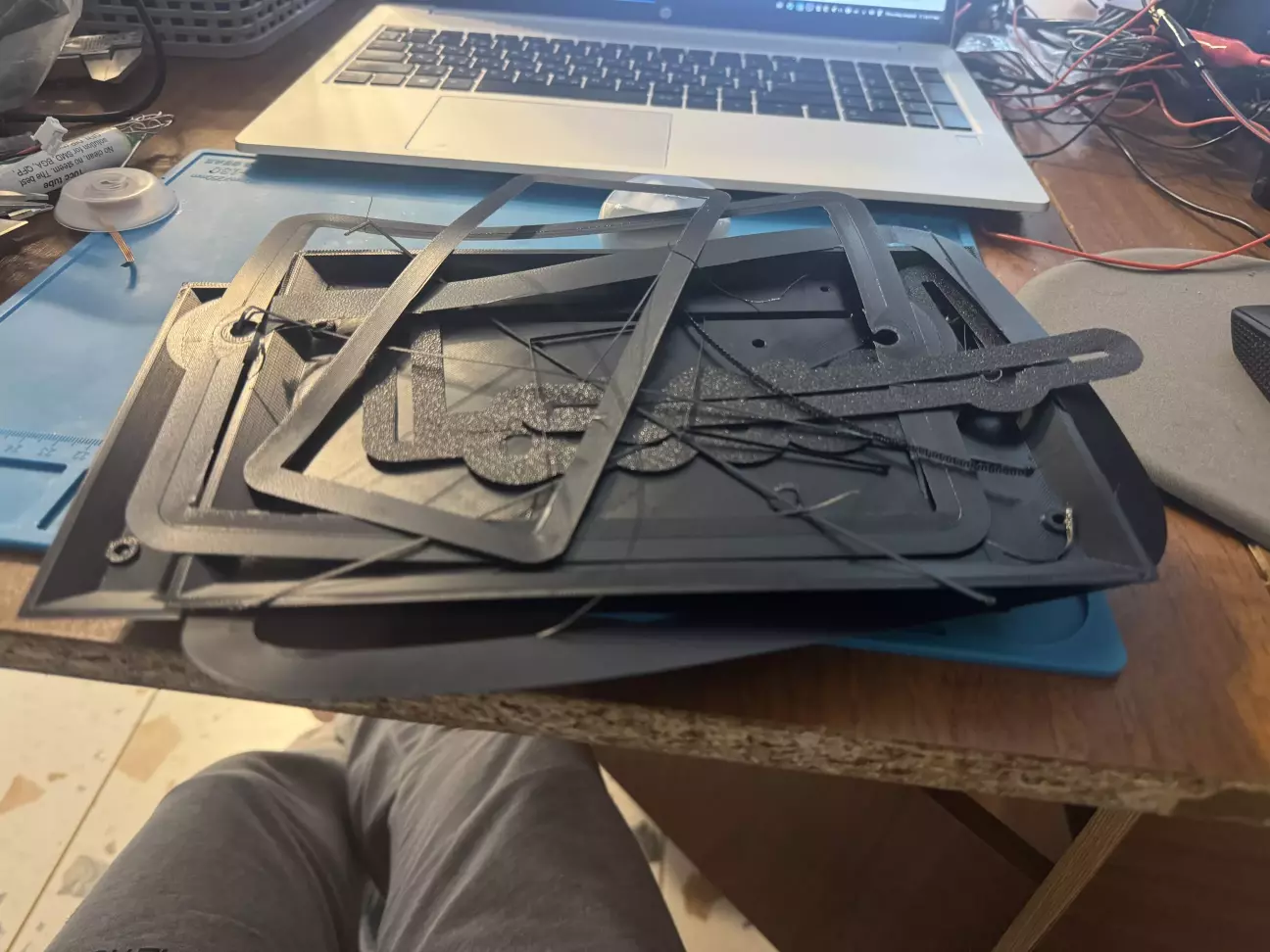

Складаємо 150 грам просраного пластику в смітник, відкладаємо крищечку дисплея сумісну з 10ма дюймами до кращих часів і друкуємо ще одну для 9ти.

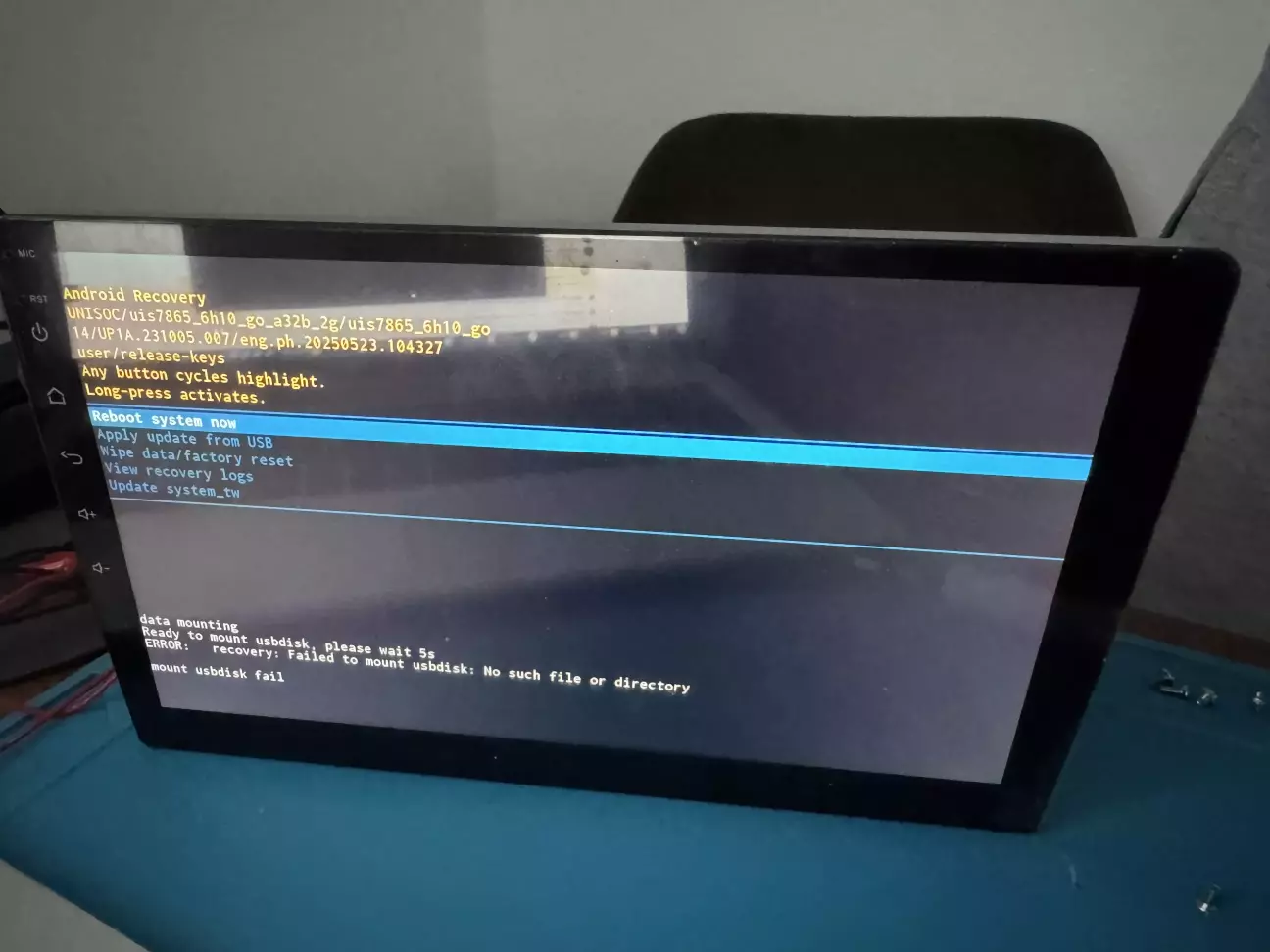

Вперше в житті натягую сову на глобус шию конфіг екрану для TS105 і воно щось зразу впало в рекавері

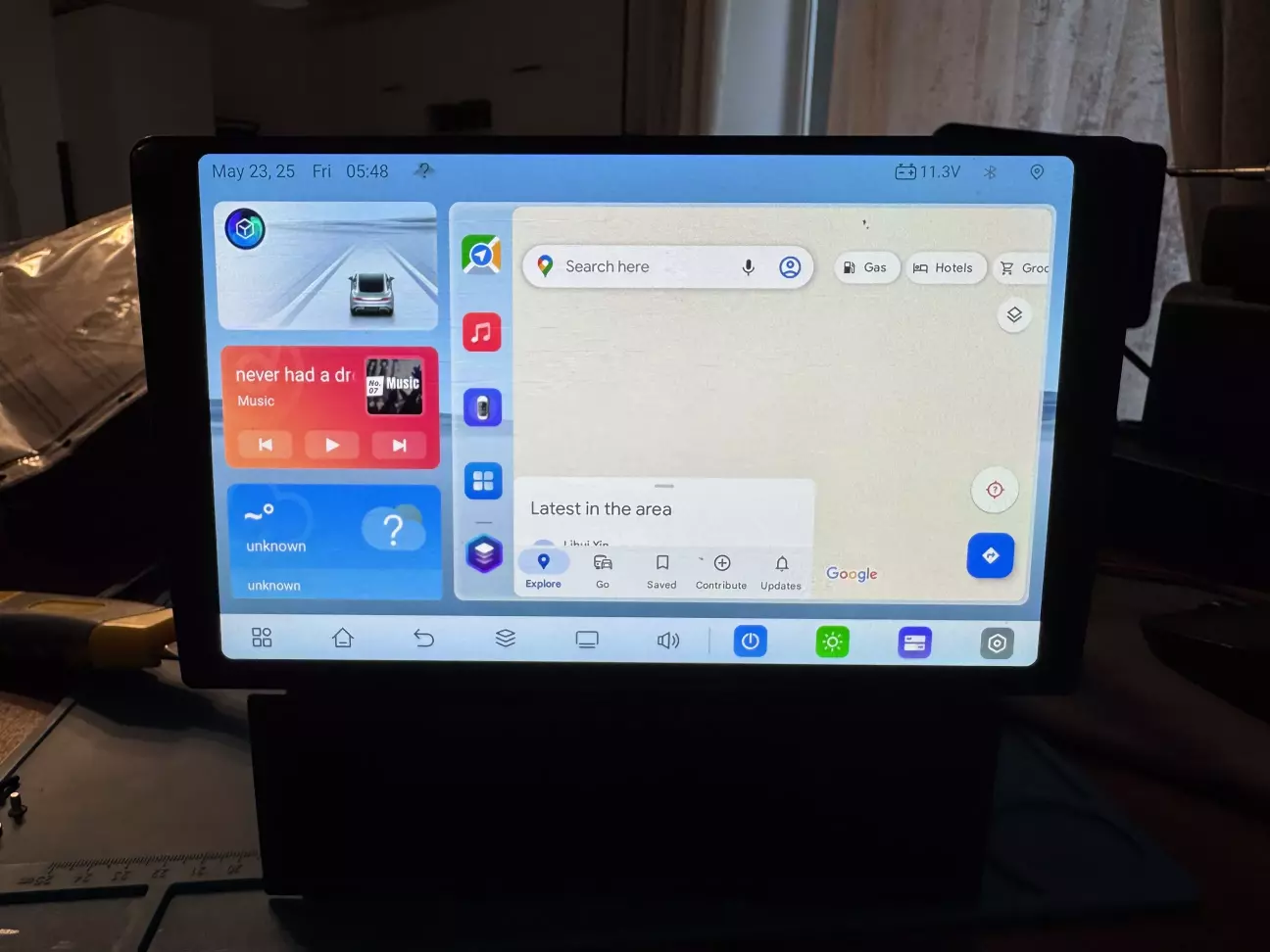

Але з другої спроби екран підшився успішно.

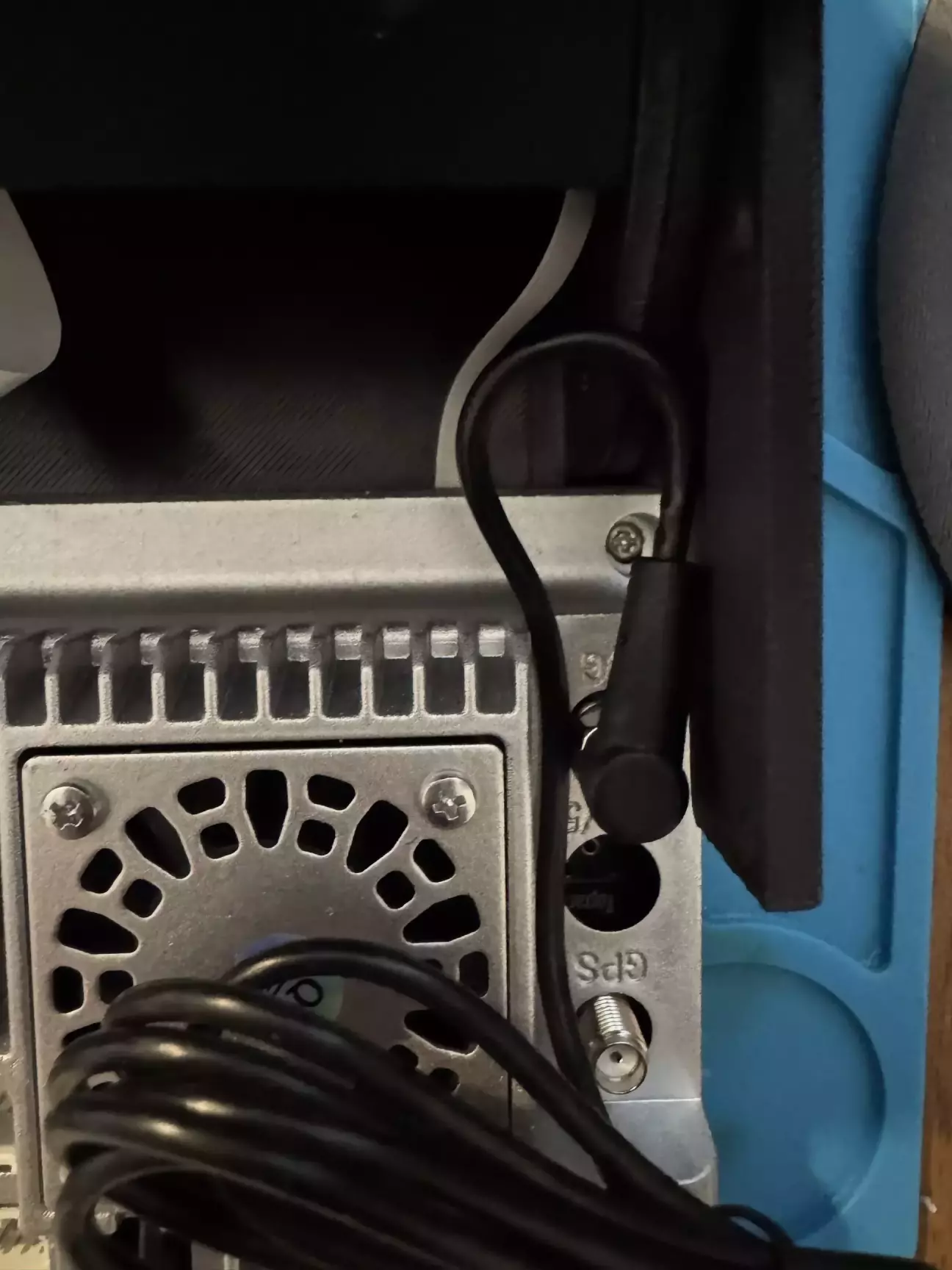

Фоткаю для замовника, Як прокласти кабель LTE антени, бо скрізь нюанси і обмеження по розмірах нагадують про себе.

Зібрали

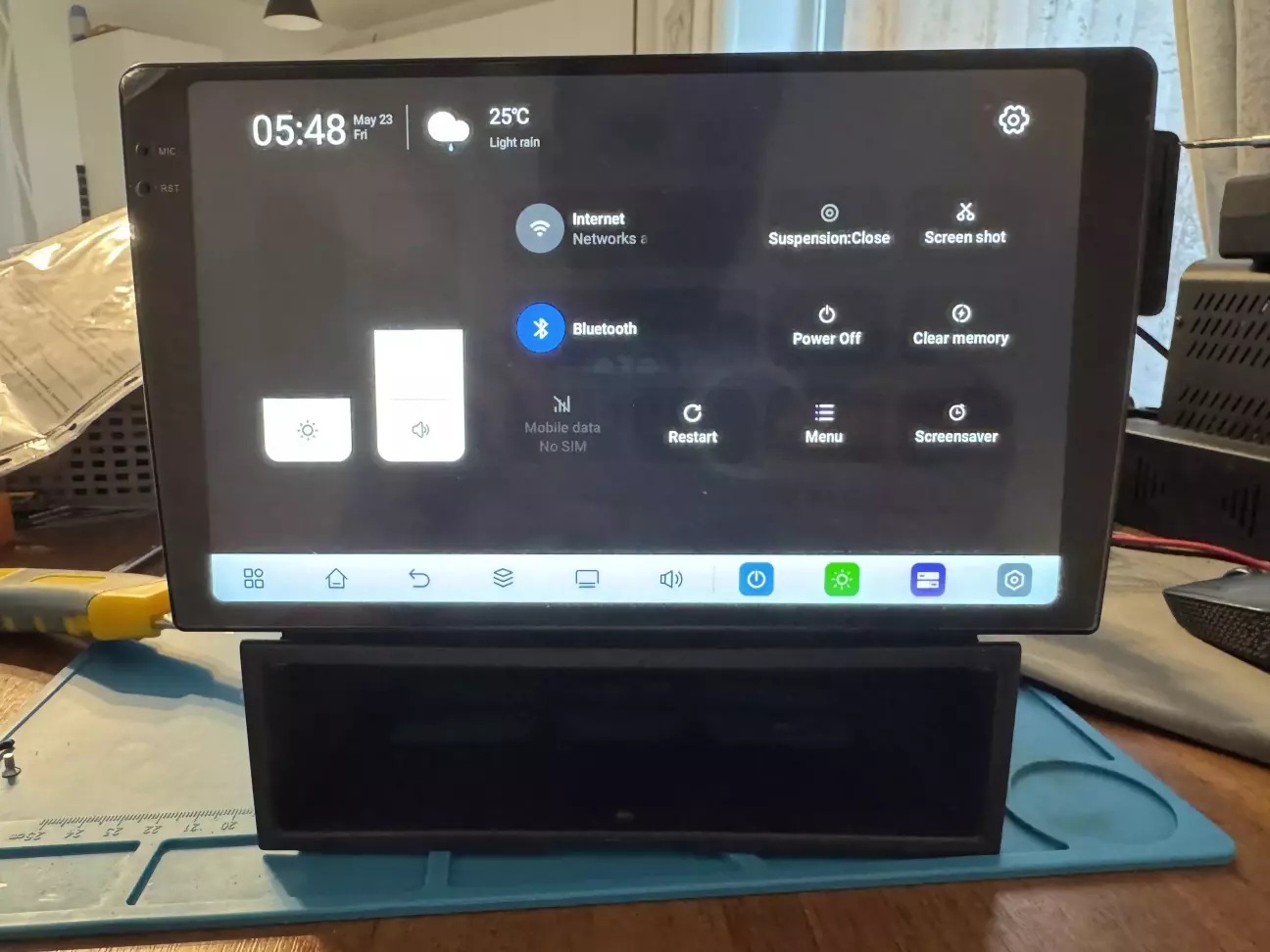

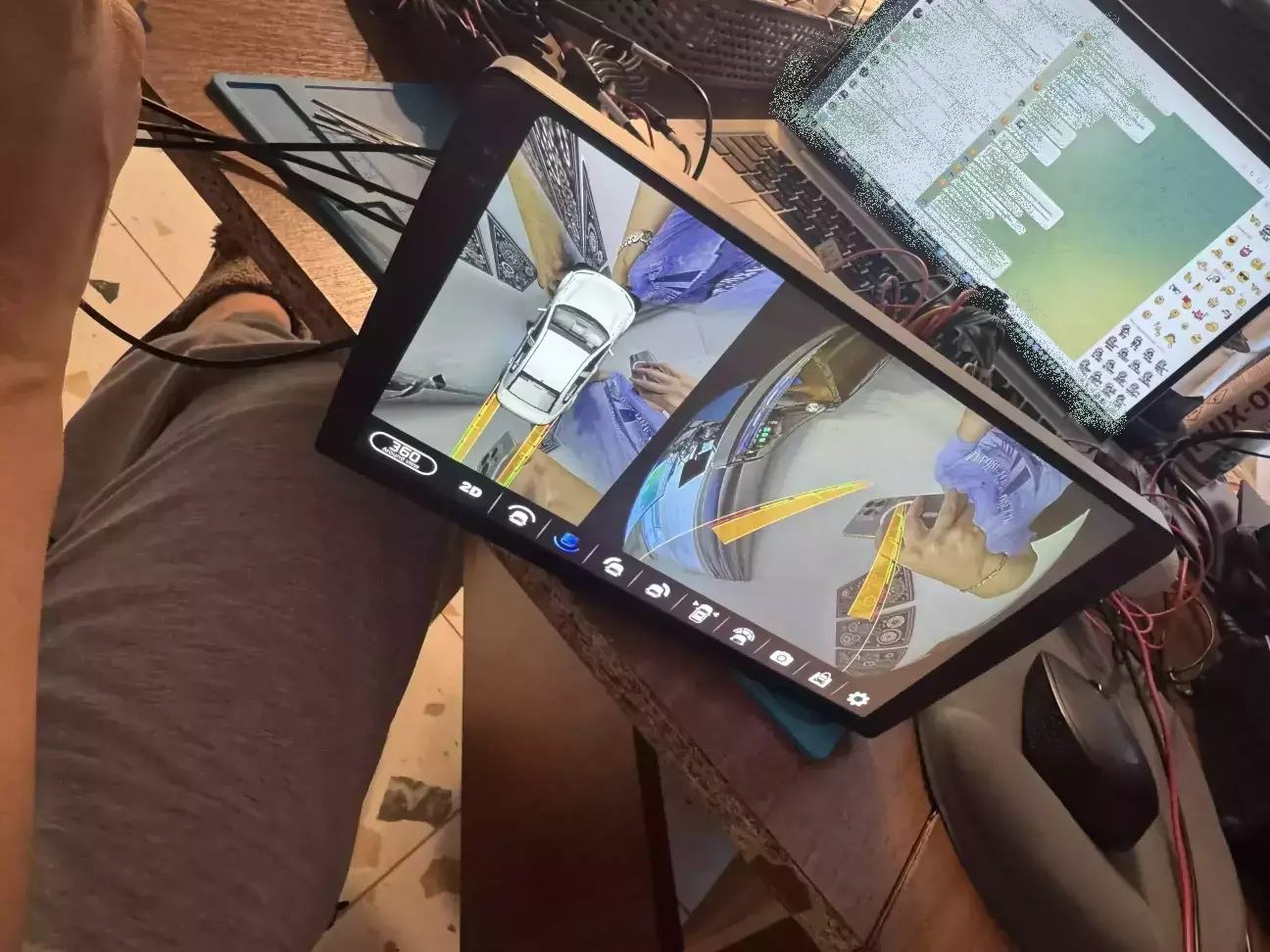

Потестували.

Глянули ззаду

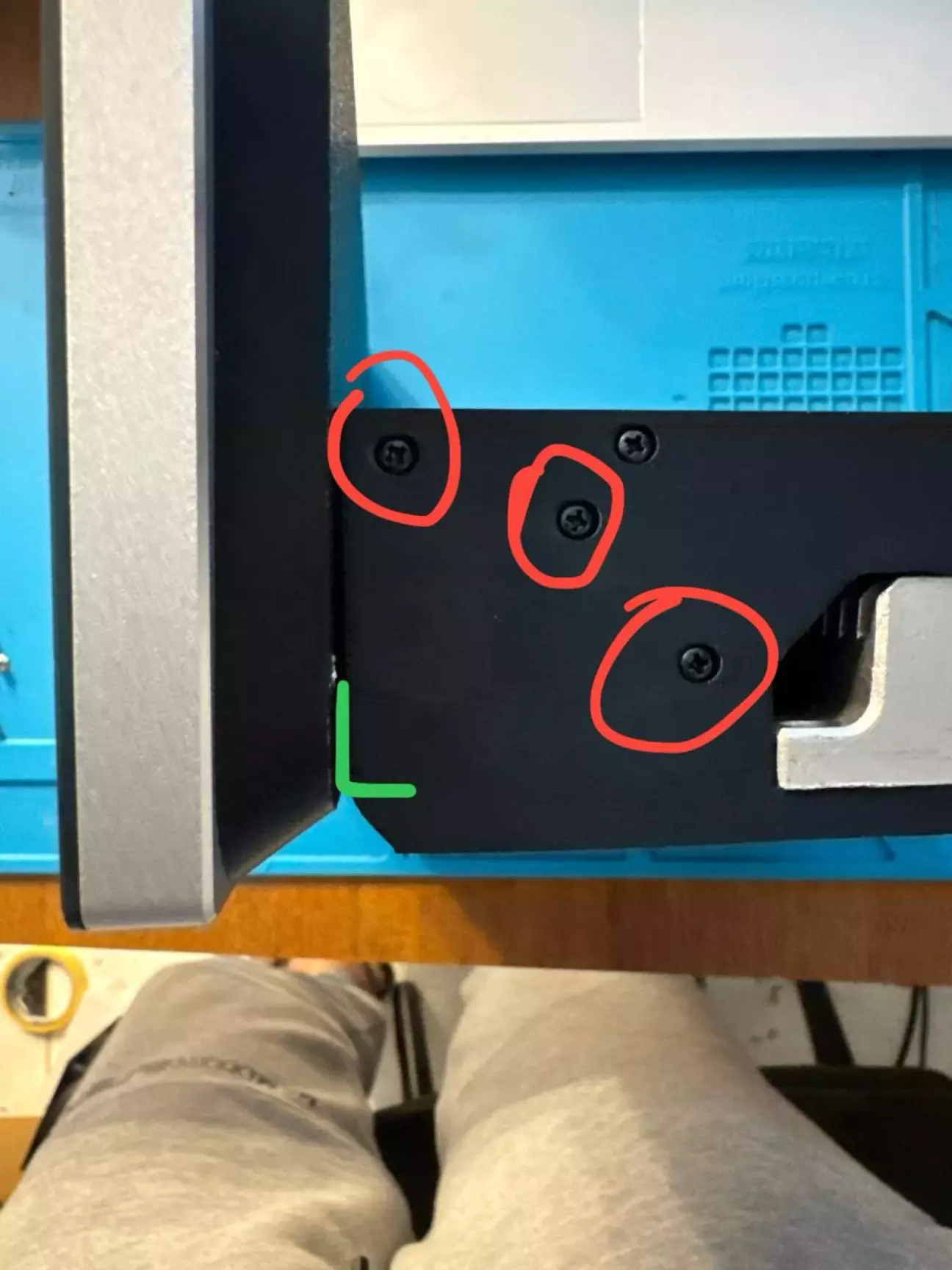

Показали які гвинти викрутити і що можна нахилити біля отого зеленого куточка

Підключили камери Sony 307 1080р а вони не працюють :)

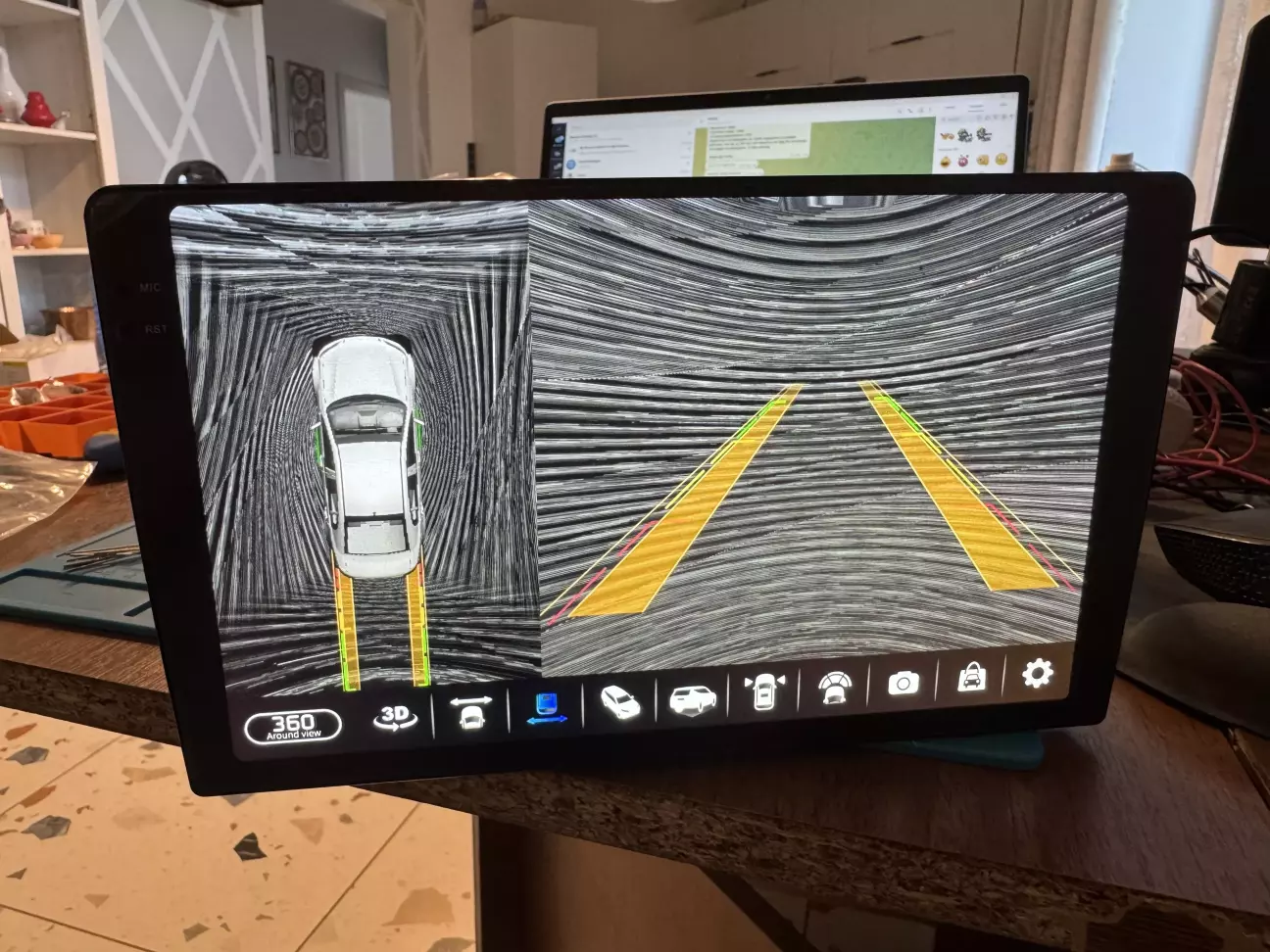

Перевернули все з ніг на голову, потестували що 720р камери заводяться, знайшли що в TS105 режим більше не вибирається автоматично а треба виставити руками і камери завелися.

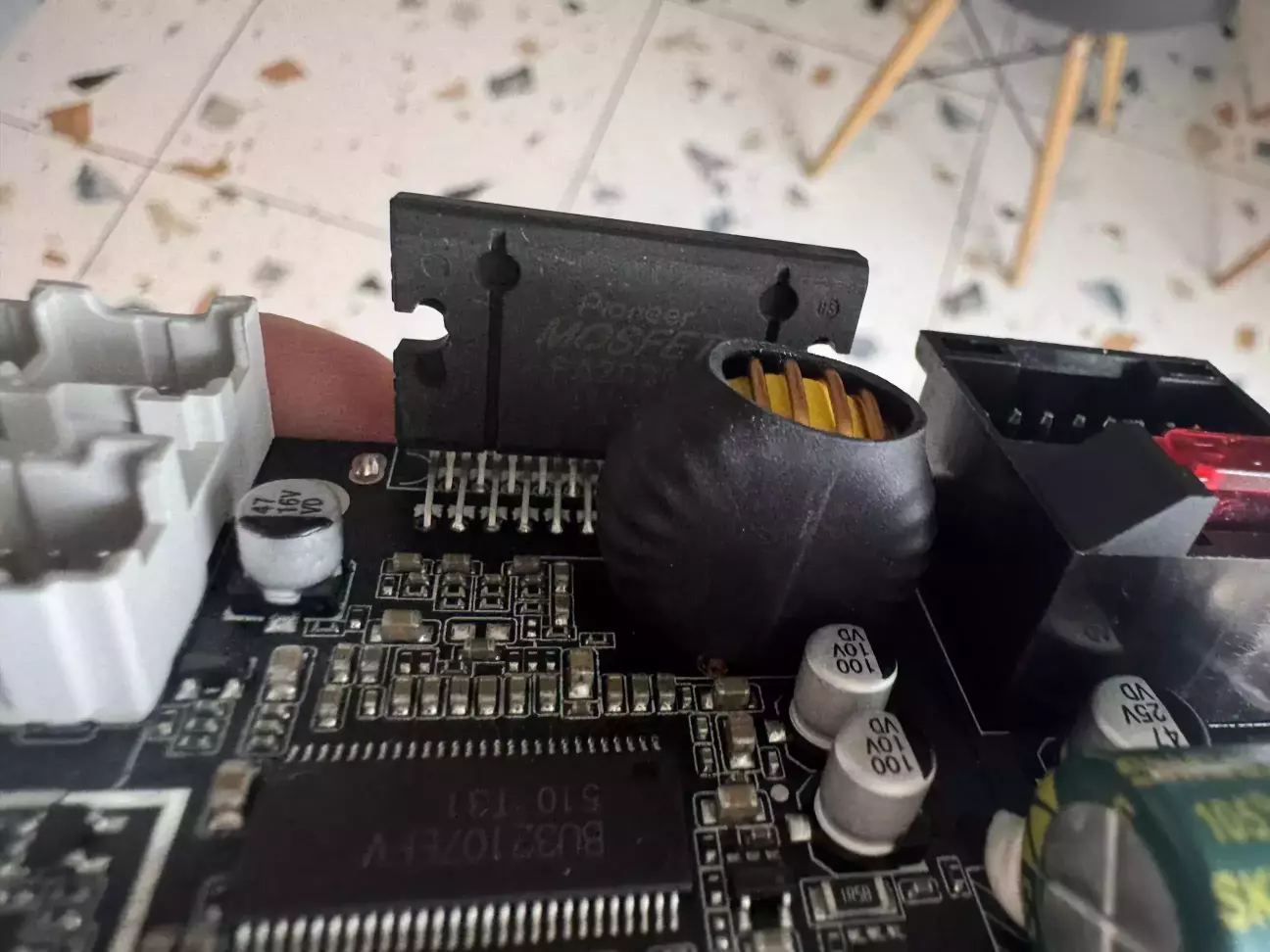

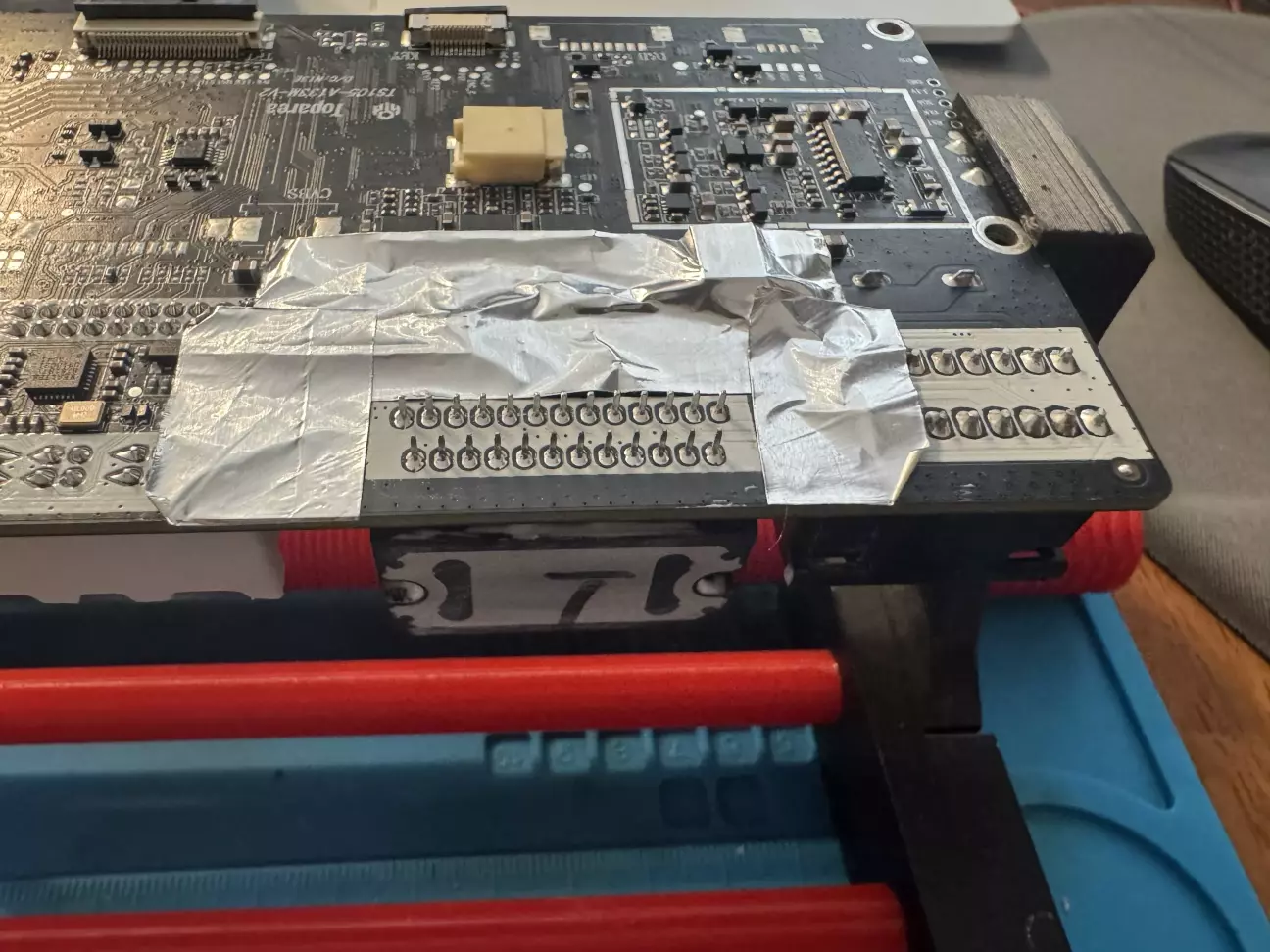

Здавалось би все, але знову все робзираємо, бо замовник почитав мій опис магнітоли і каже міняй конденсатор на більший, на що я кажу, так ми за одно і підсилювача б поміняли...

Поміняли.

Як я і очікував в Т5 все стало гарно, і я би сказав що 10 дюймів теж би було окей.

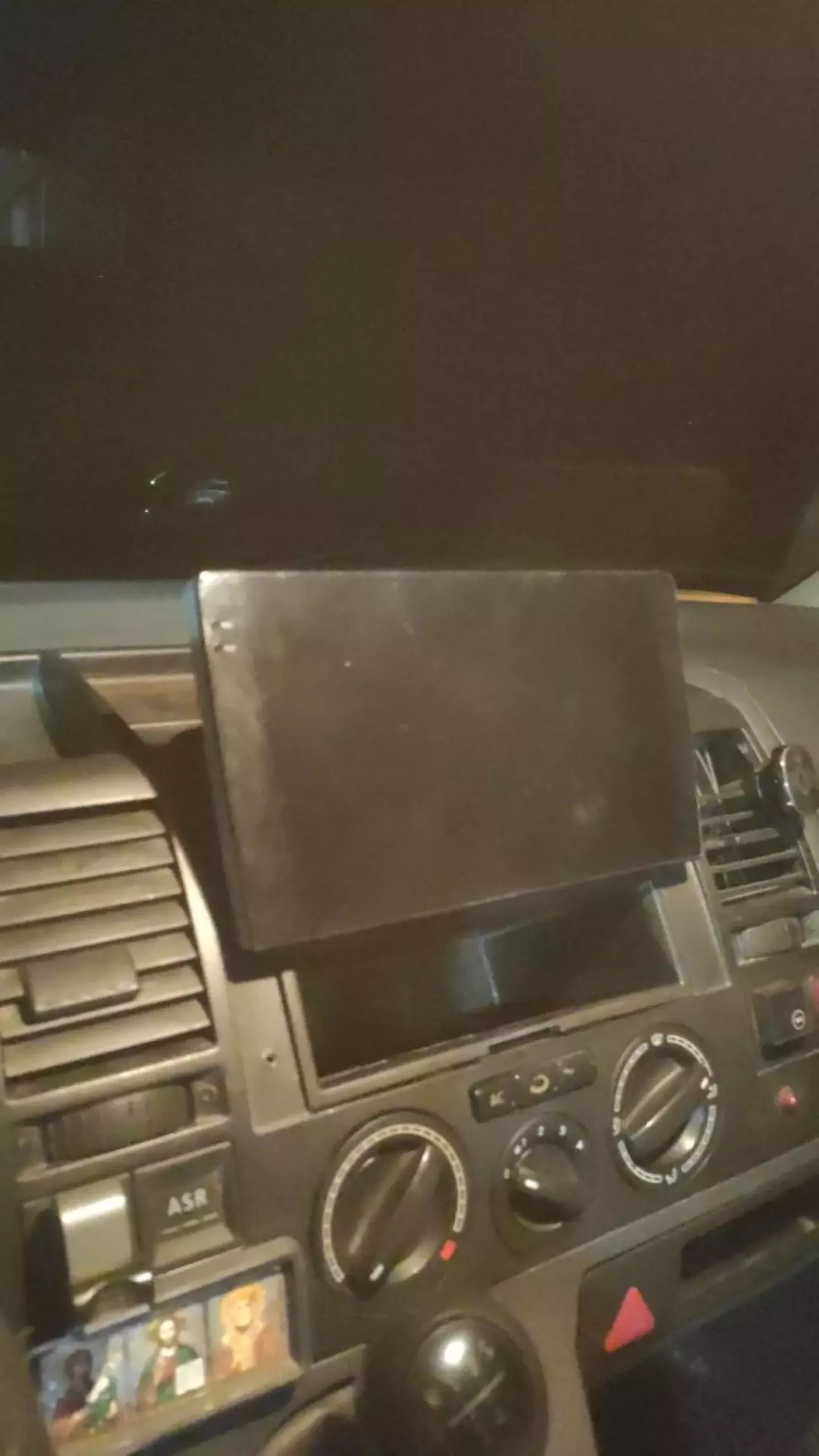

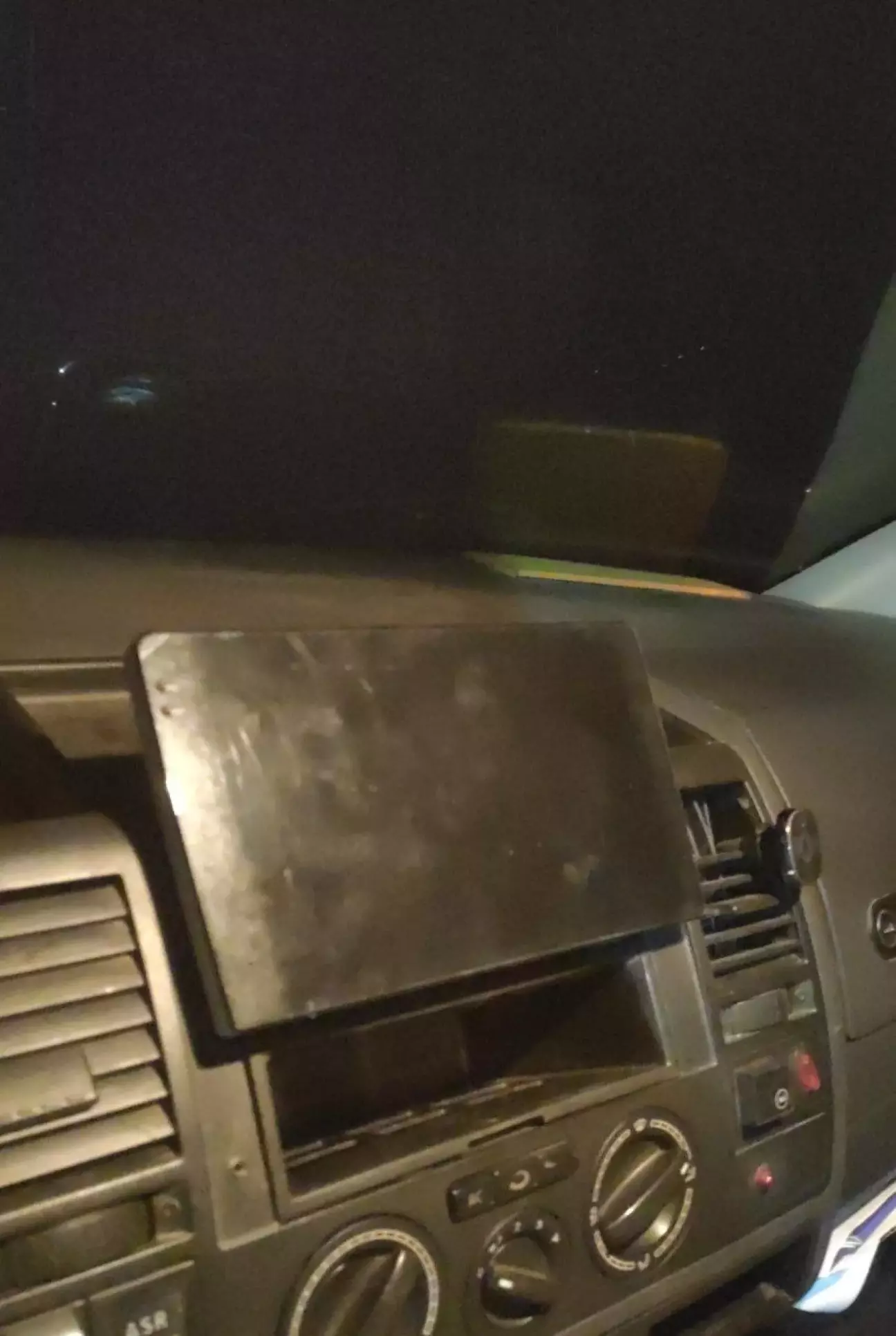

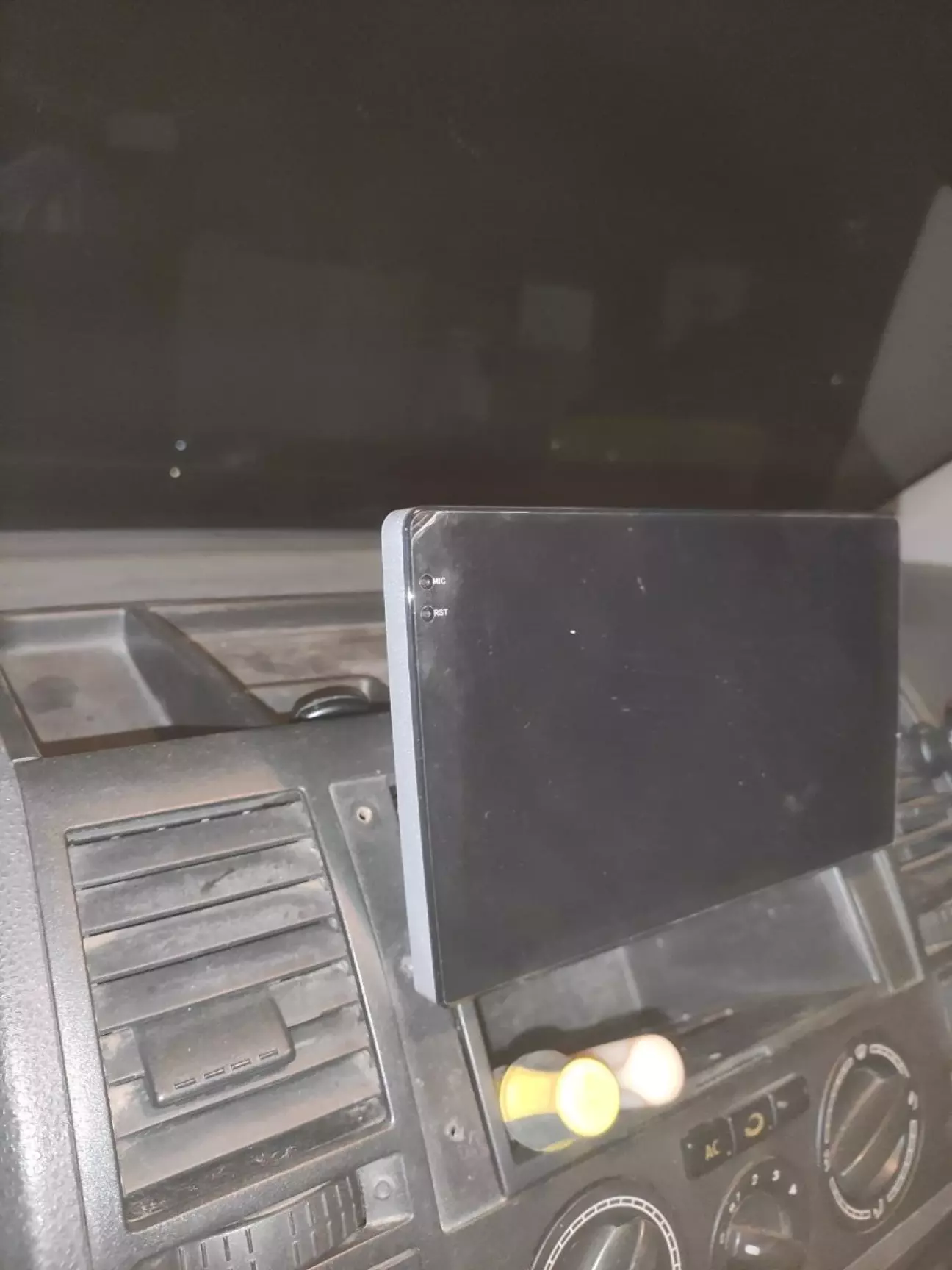

Очікувано, що власник підкрутив кут нахилу під себе і теперки воно виглядає ось так.

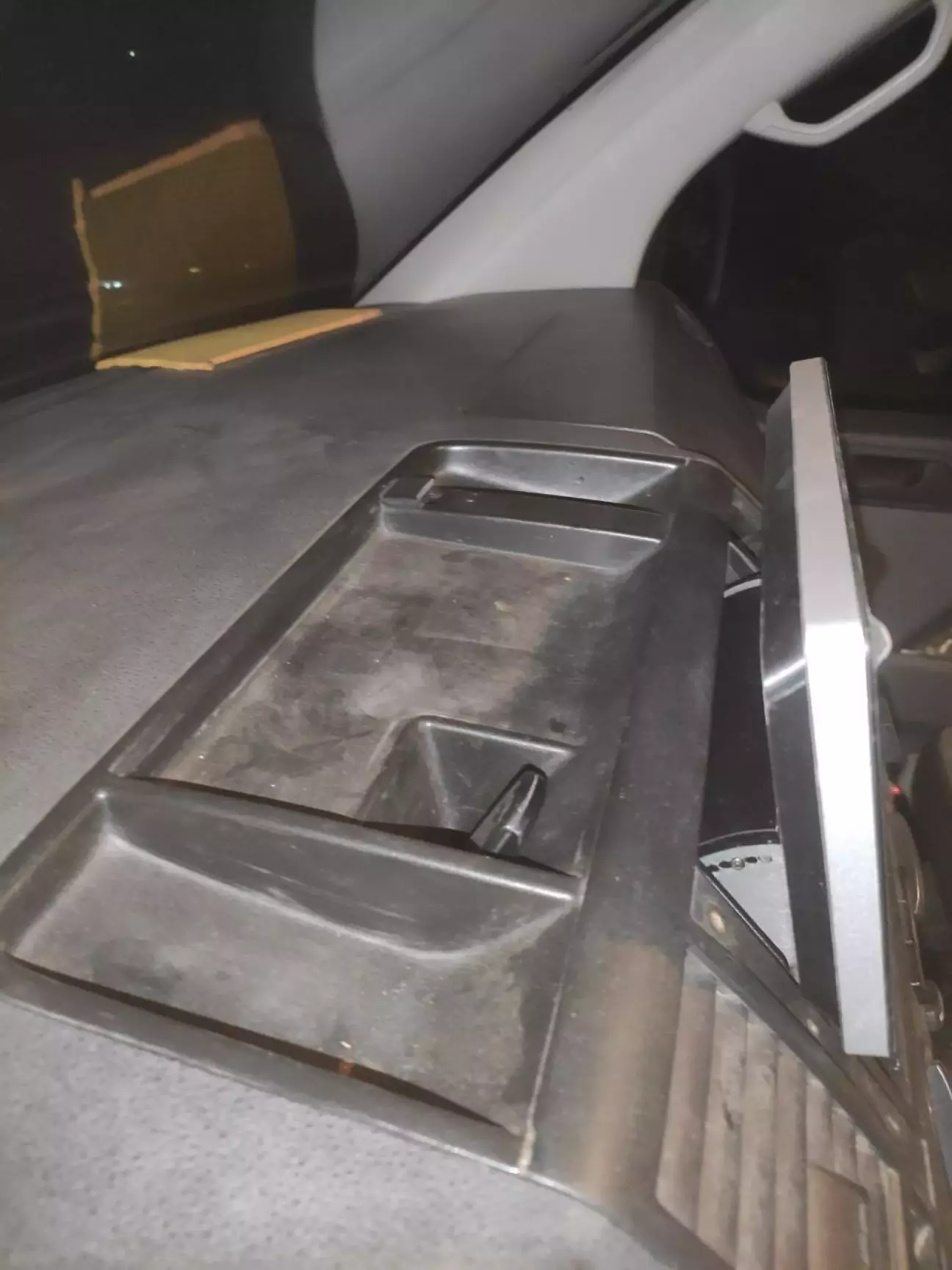

А може і так

Ну і по заду, якраз мій козирьочок прийшовся туди куди треба

Ввімкненої в салоні фото я не маю, але тепер вже маю досвід побудови ось таких перехідників. Зовсім скоро планую мати хобі(бізнес) сторінку тут на Driver.TOP де подібне збочення можна буде замовити і вам.

Коментуйте, критикуйте, пропонуйте альтернативи.
