Mekede M7 Plus, вона ж FYT UIS7870SC 12/256 YL880. Ремонт і покращення

Прислано @Damon прямим автобусом з Брно в Ужгород. Публікується з його згоди.

Предісторія: колись давно він прийшов до мене, і ми вибрали йому мультимедіа. Ну як вибрали, зрозуміли що хочеться, а магазин на алі він вже вибирав сам. Додатково в мене був замовлений комплект мікросхема PA2030A і конденсатор, цей комплект, наскільки я розумію, родичі з України передали в Чехію.

По приїзду мультимедіа чи то через непорозуміння з продавцем, чи то через неуважність, виявилось, що модуля 360 в ній немає, але дуже хочеться. І от власник дозамовив його і вирішив запаяти самостійно. Певний досвід пайки все таки за плечима був, але щось пішло не так (далі роздивимось що) і вся куча запчастин приїхала до мене в Ужгород (так, хто ще не в курсі, до кінця літа мінімум, я понаїхавший на Західну Україну).

Давайте детально розберемось, що тут і до чого.

Ну Mekede в коробку інвестували, виглядає гарно.

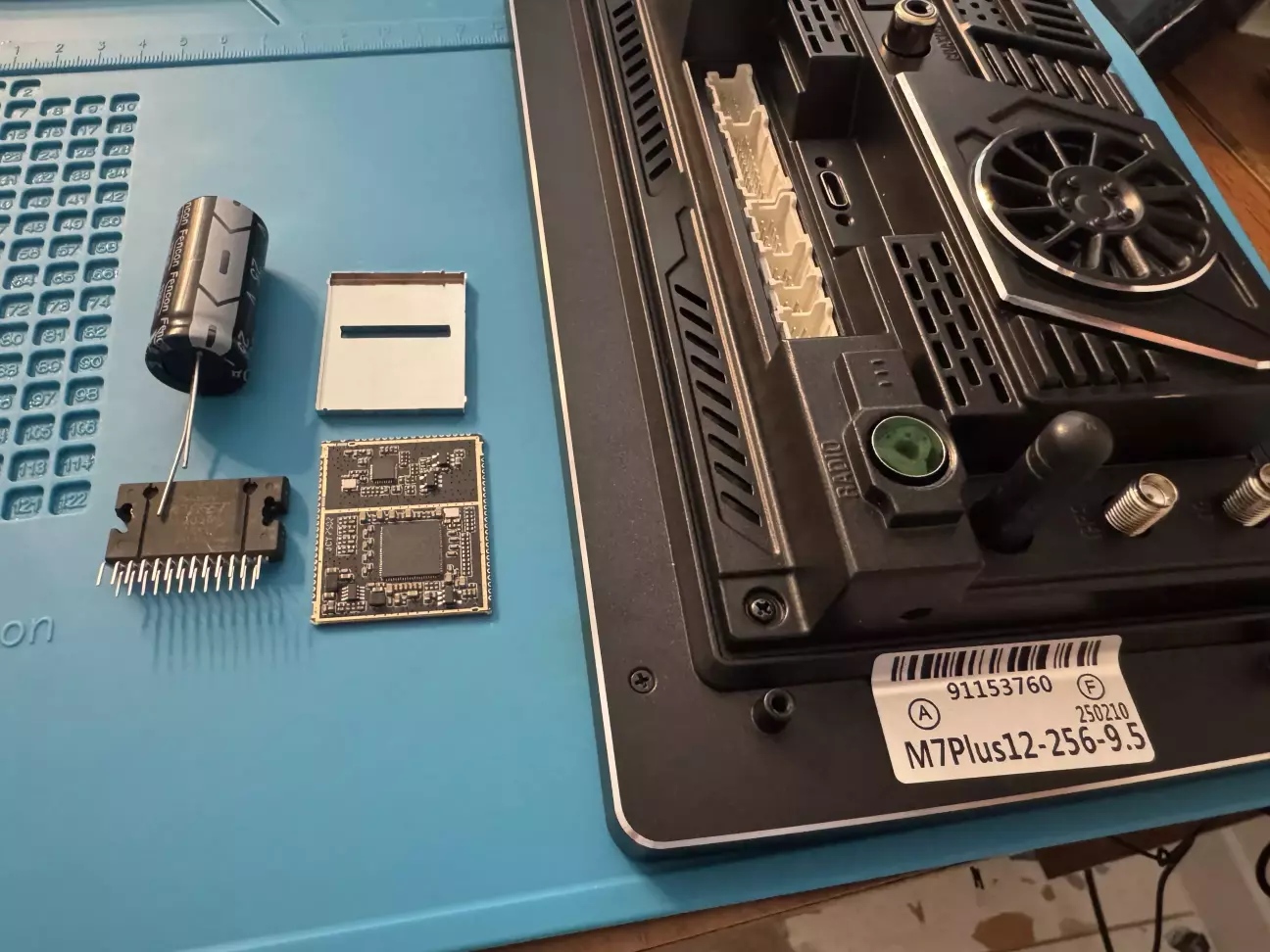

Дістаємо все з коробки. Маємо Mekede M7 Plus 12/256 на платформі YL880. Кому треба дізнатися характеристики цього комбайну, в мене є окремий допис, навіть 2, якщо згадати про близьку платформу YL888. Єдине, що я упустив подивитися, це маркування відеочіпа на модулі, скоріше за все Techpoint TP2856, але уточнимо наступного разу.

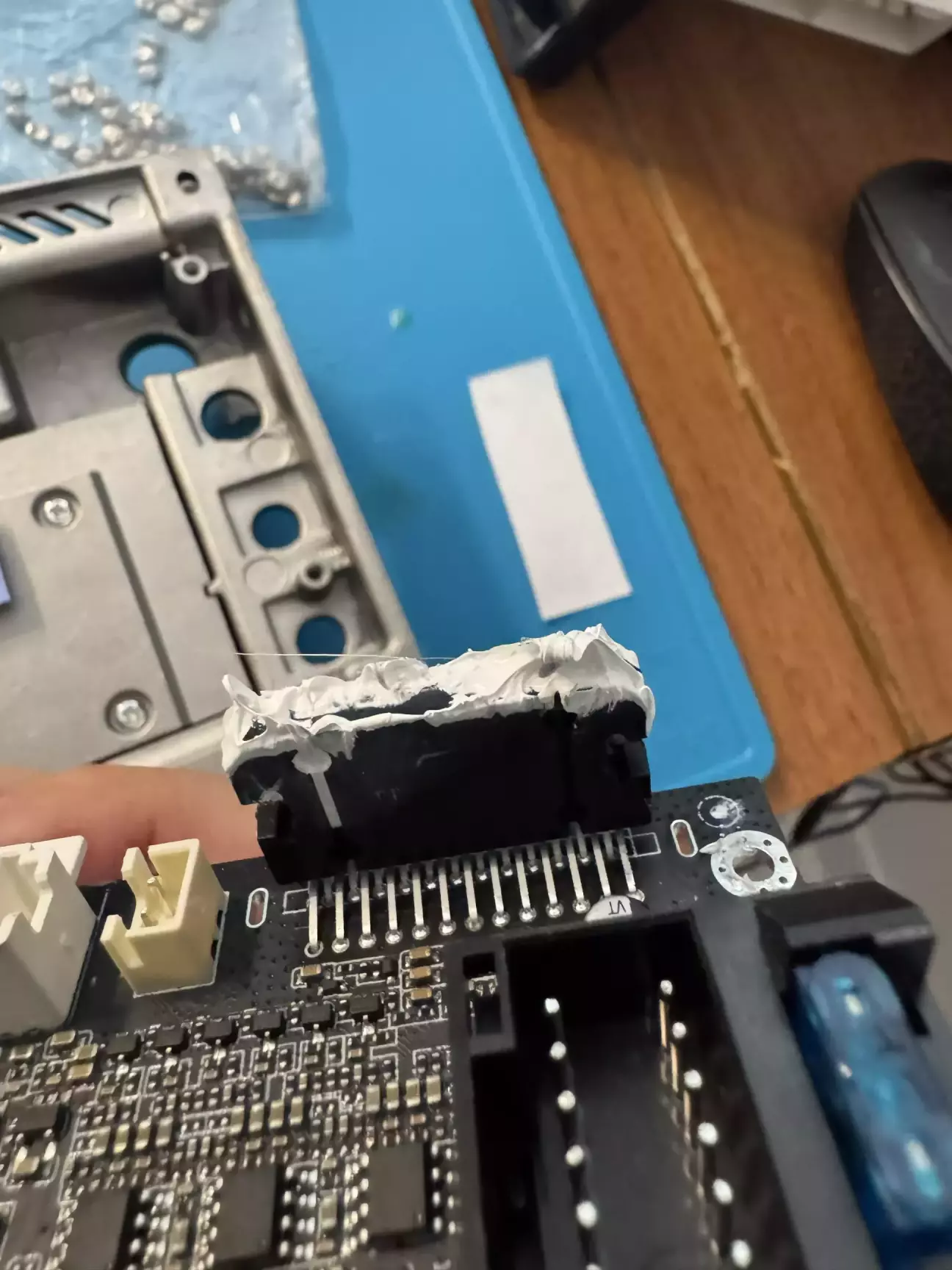

Мультимедіа не вмикаю, адже я знаю що є проблема всередині. Допалити аж ніяк не хочеться. Отже, показую вам рукотворну проблему. Щоби запаяти модуль 360, треба спочатку відпаяти старий модуль Bluetooth. І тут якраз і вилізла проблема нестачі обладнання і матеріалів. Треба нагріти по колу платку з кучою контактів, паяльником це можна зробити тільки використавши сплав Розе. Феном тут краще не орудувати, бо постійна пам'ять якраз виглядає на цю сторону і можна її або здути, або перегріти і прикінчити.

Отже після спроби прогріти все паяльником, платка почала піддаватися, але з доріжками і контактами, тому було прийняте єдино правильне рішення - віддати то мені, щоби не зробити гірше. При наявності Розе, про котрий власник знав, але не зміг знайти в Чехії цього допису мабуть і не було би.

Між іншим, все щедро в флюсі і флюс доволі якісний.

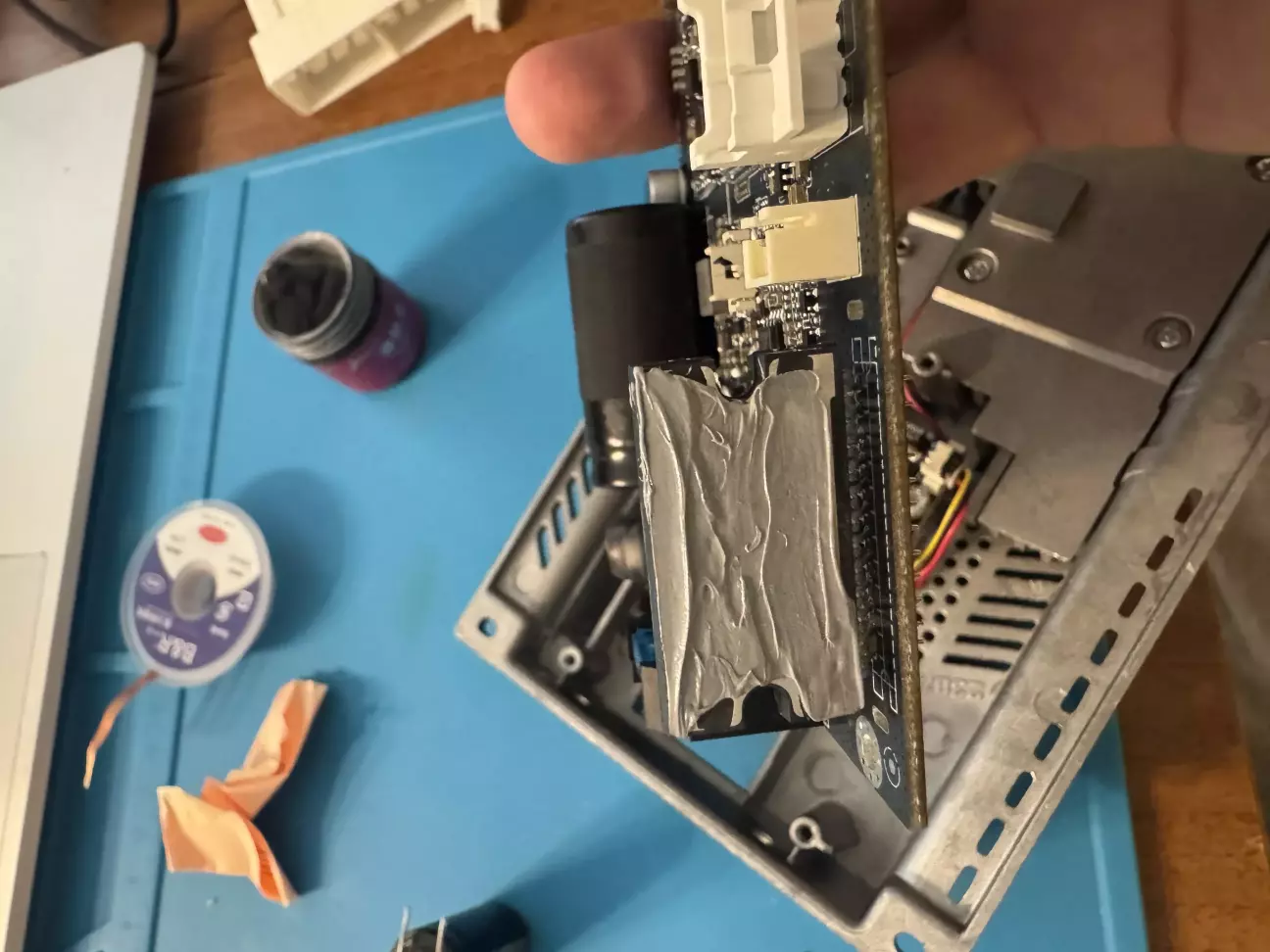

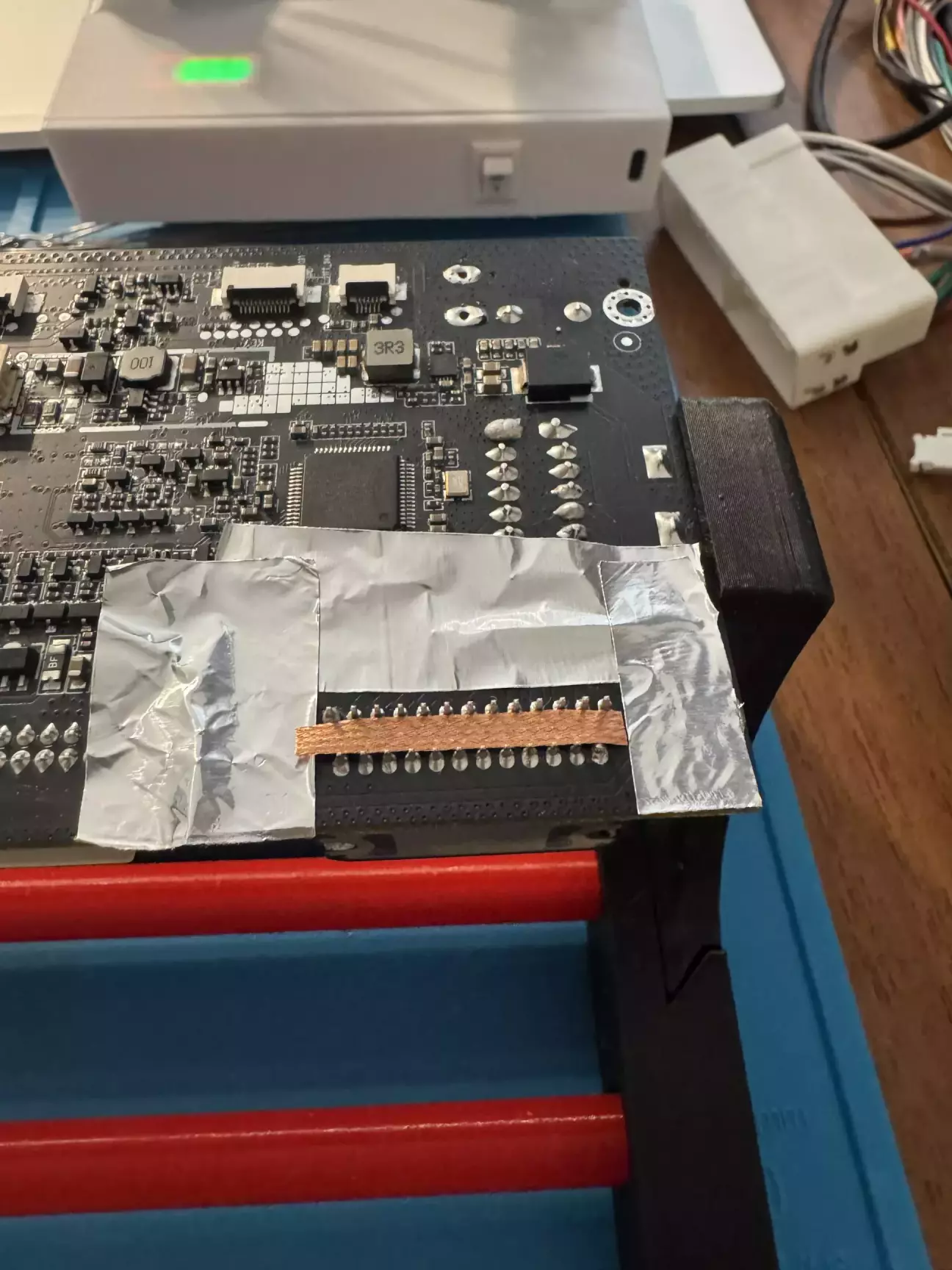

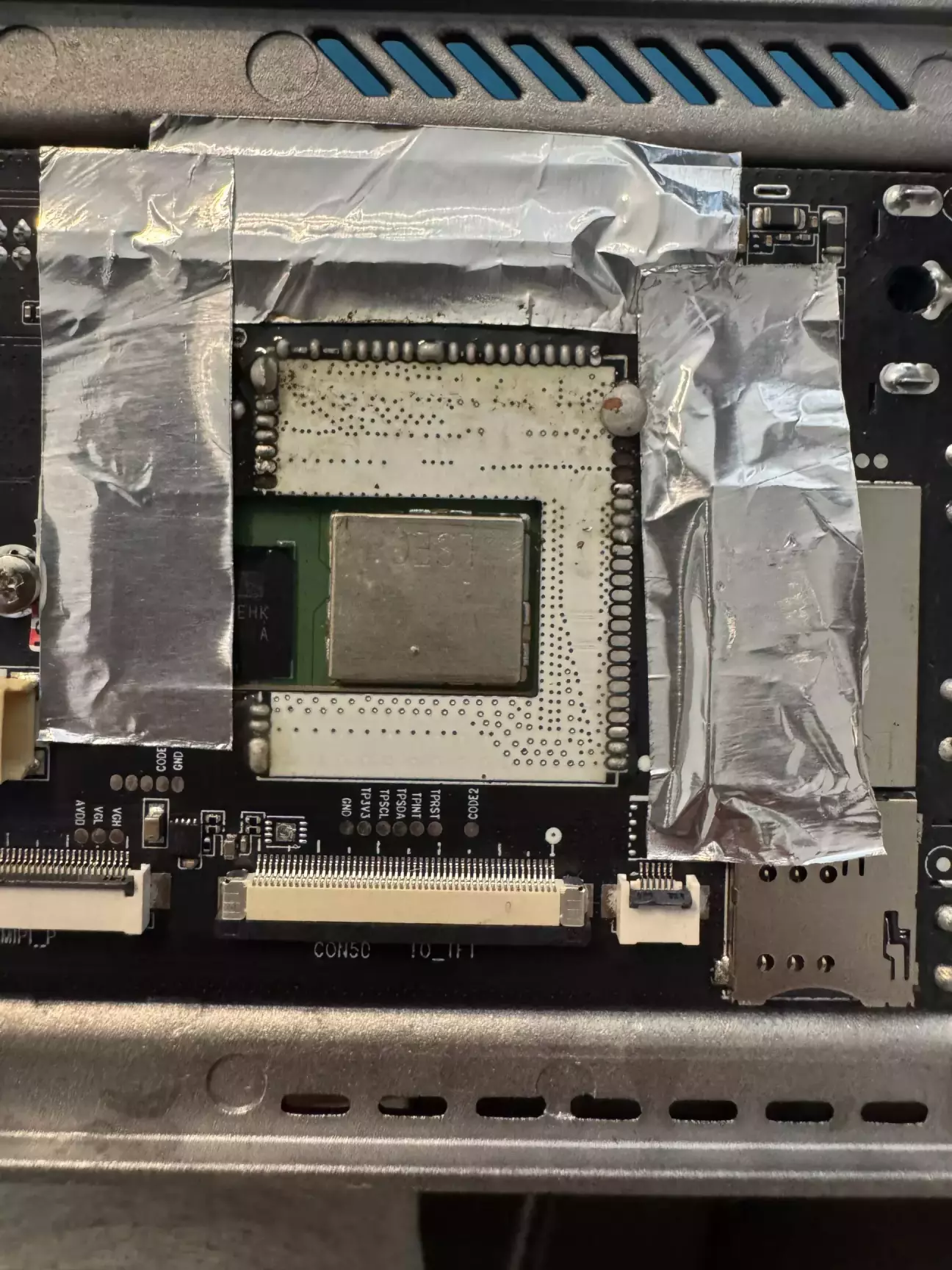

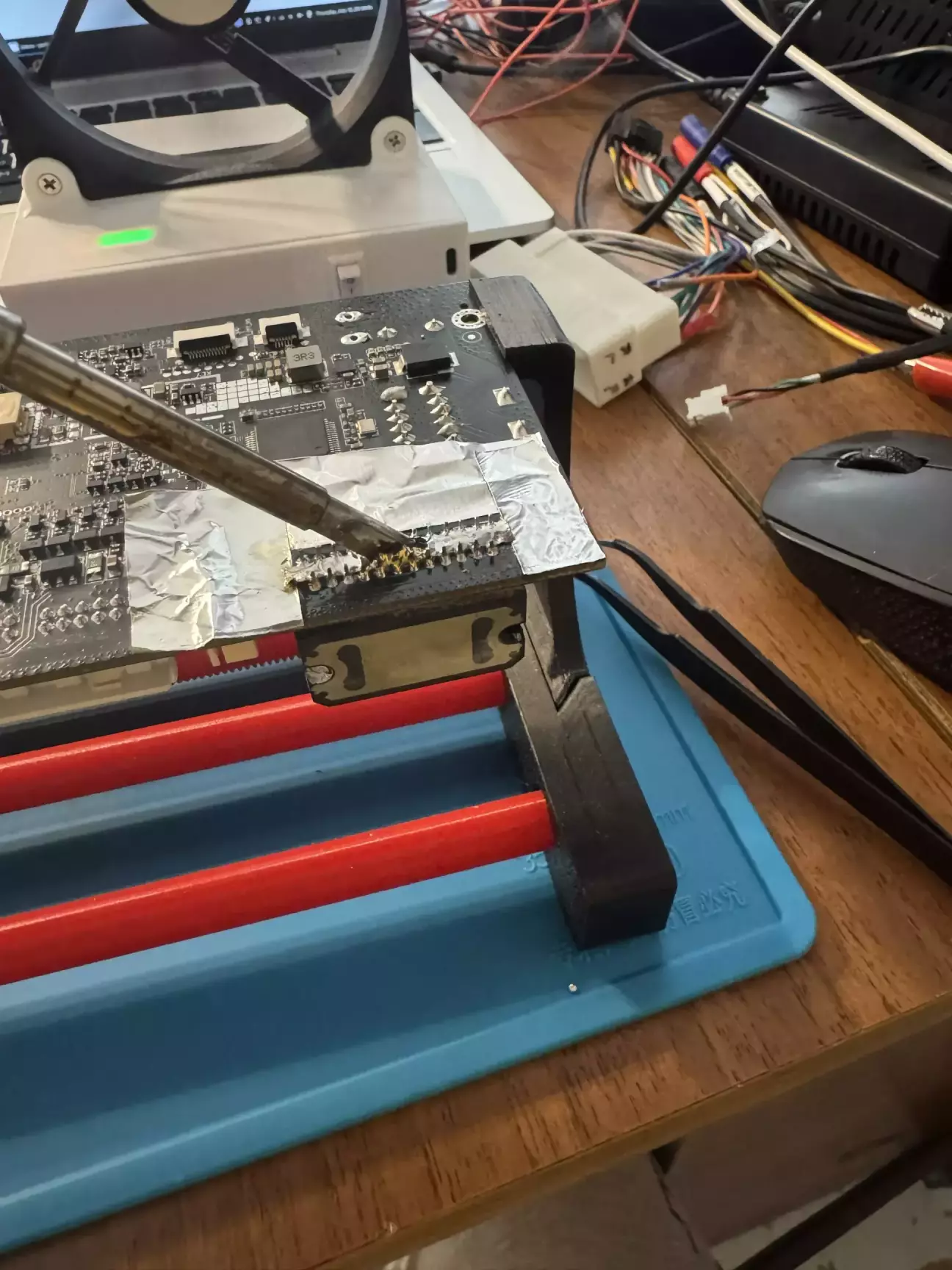

Клею алюмінієвий скотч, щоби закрити все зайве. Пам'ятаєте допис про синій дим? Нам позбивати зайвого не треба, тому хвилинка на поклейку, дві кульки сплаву Розе і все випаялось.

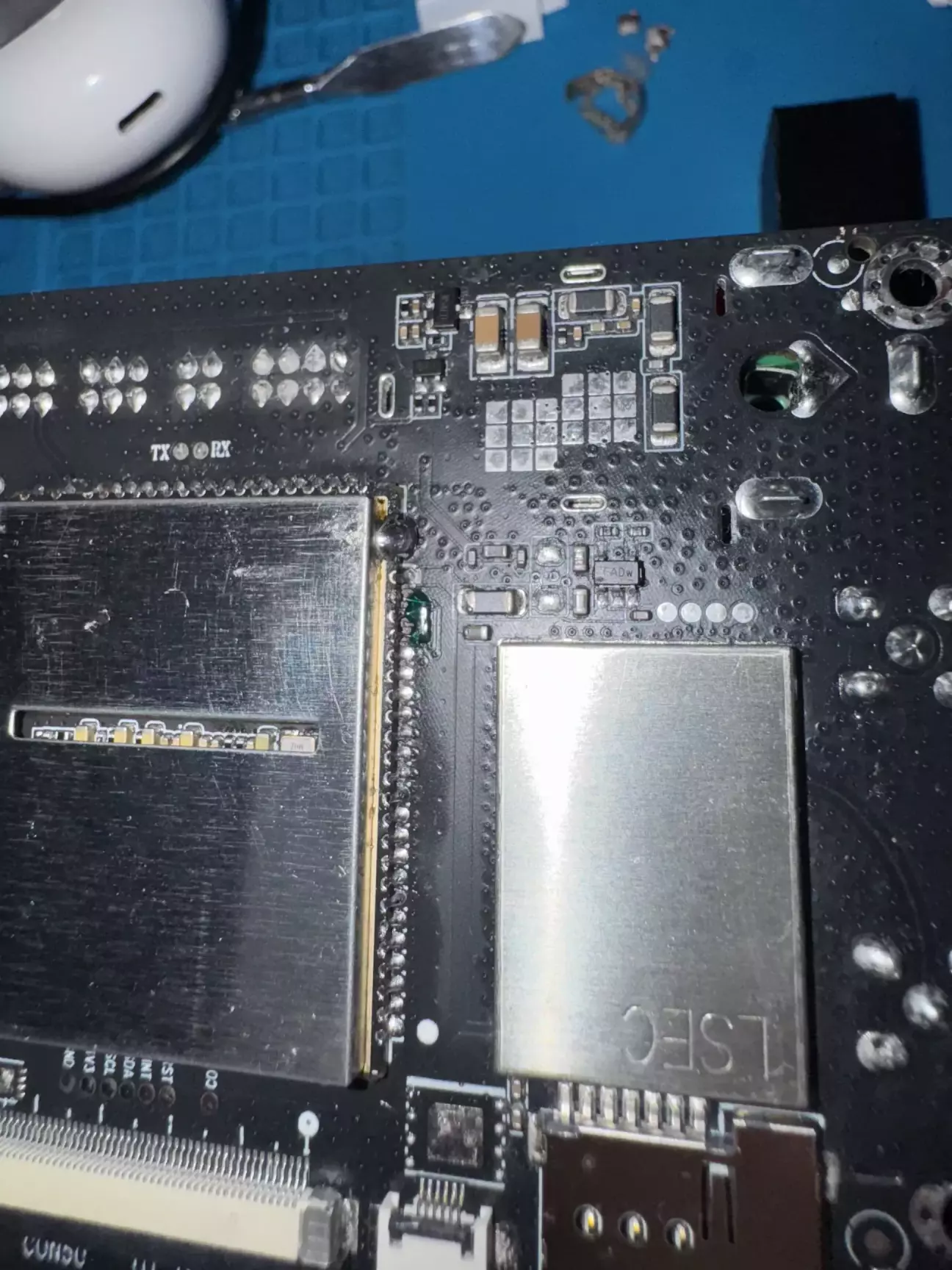

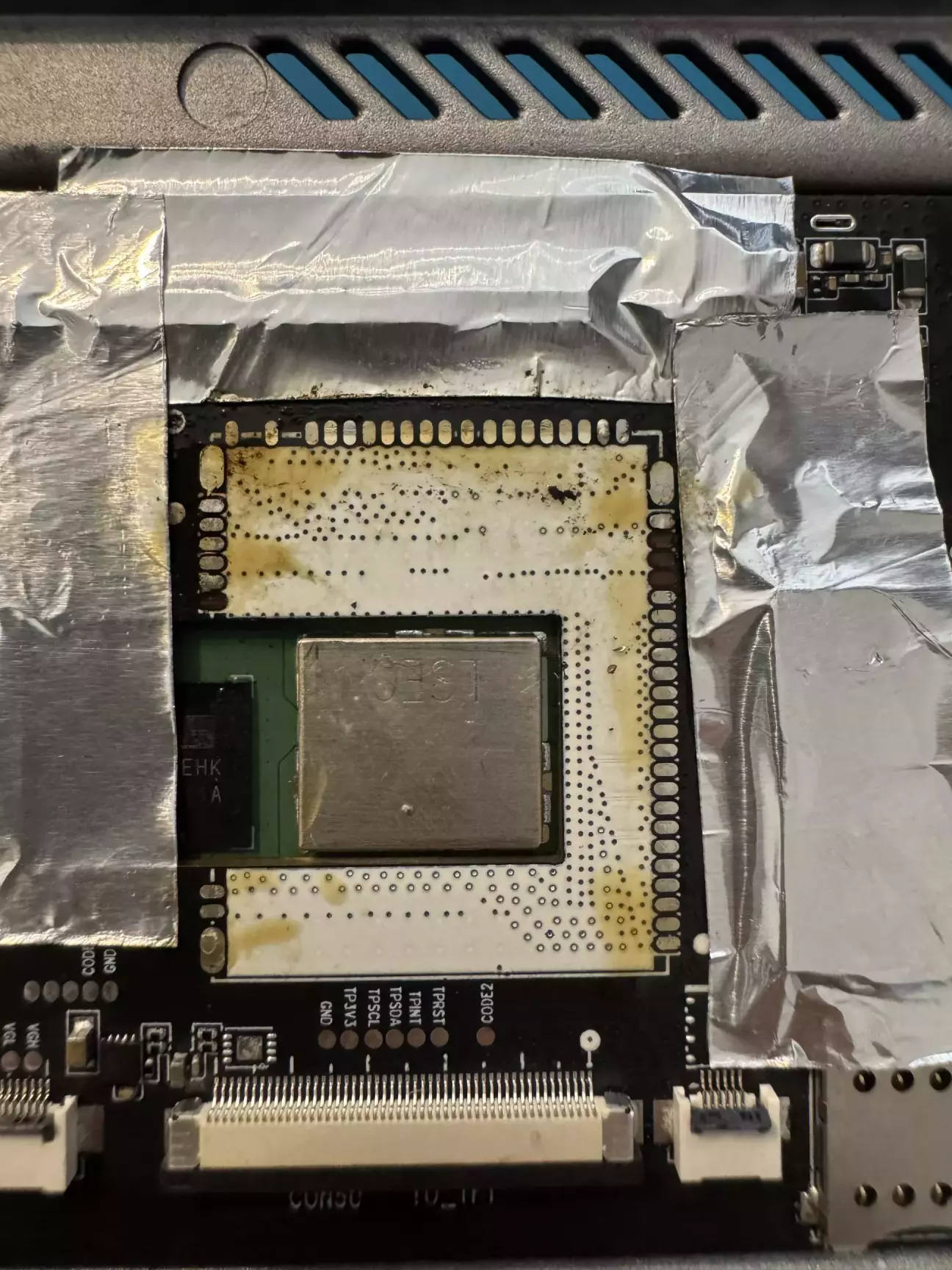

Прибираємо залишки і вже видно, що на платі не все гаразд.

Далі викручую плату з корпусу і все ретельно відмиваю.

Підсилювач теж треба вимити, інакше оце все буде по всій квартирі.

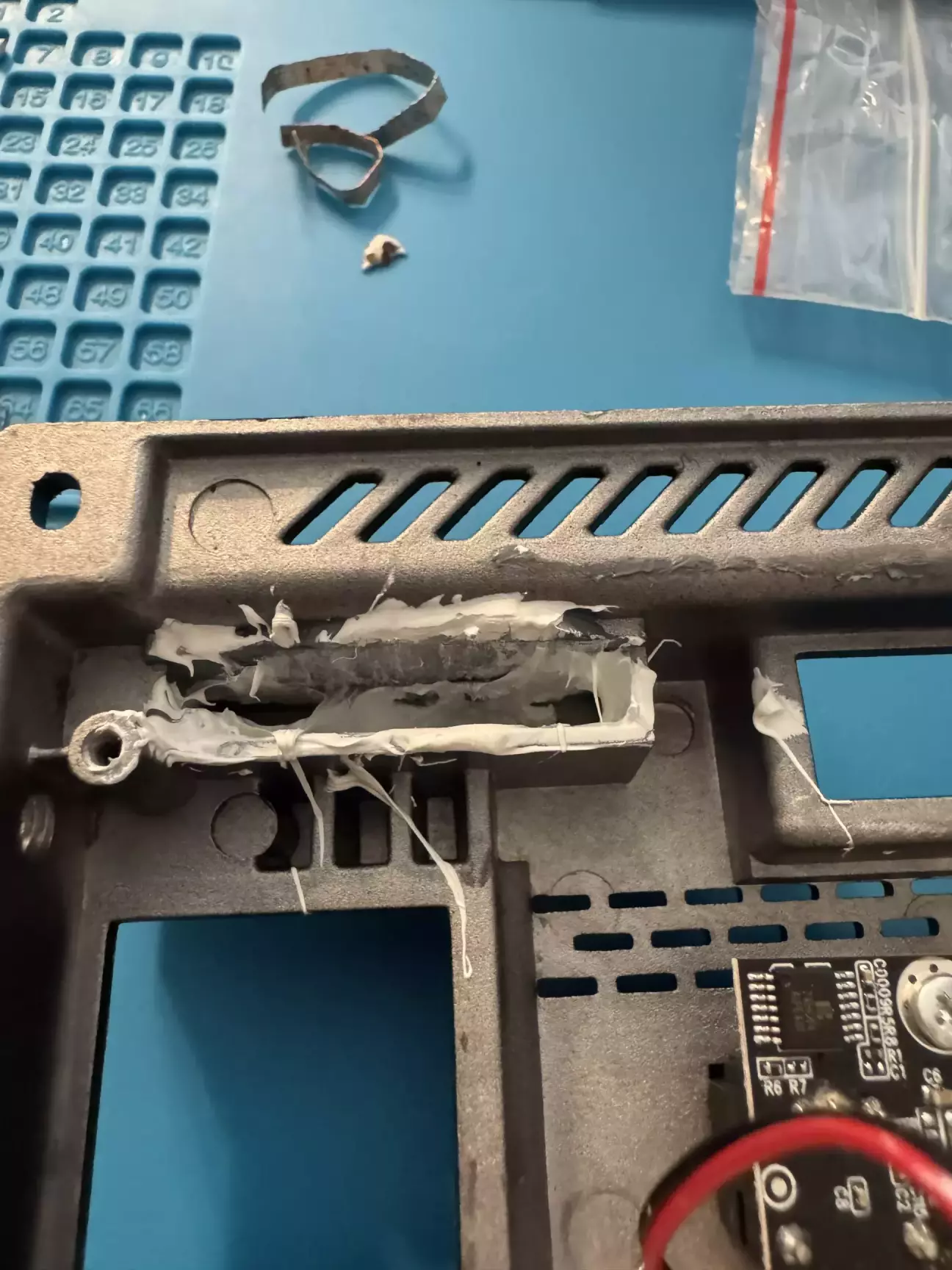

В корпусі наквецано теж гарно, Оскільки я не знаю чи заглядував власник сюди, консистенція мені не подобається, тому прибираємо і тут всю термопасту.

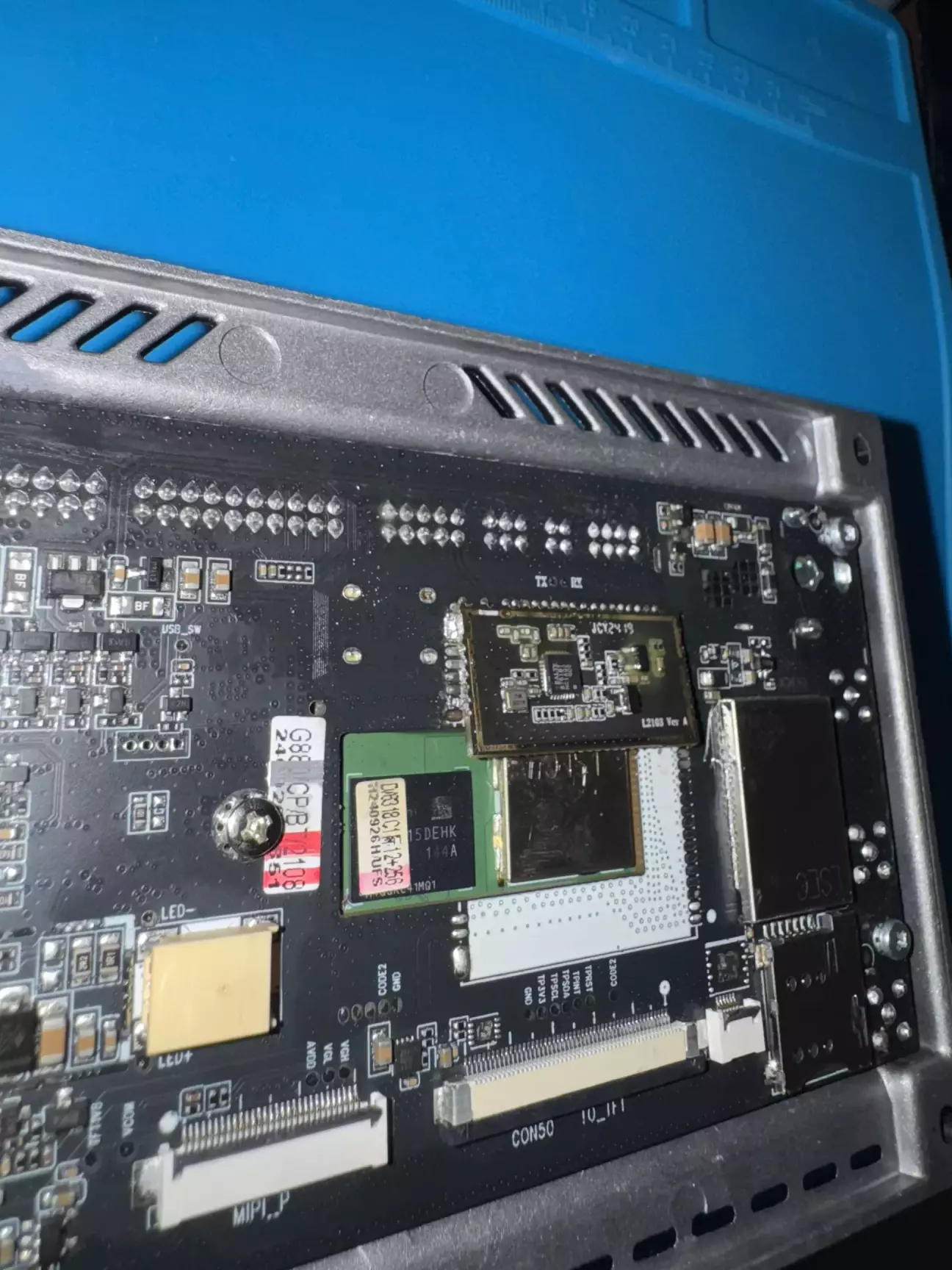

Підкидуємо дисплей, і переконуємось, що "It's alive!". Було важливо впевнитися, що нічого не вигоріло додатково і окрім відсутнього Bluetooth все решта на місці і можна займатися відновленням доріжок і запайкою модуля 360 + Bluetooth.

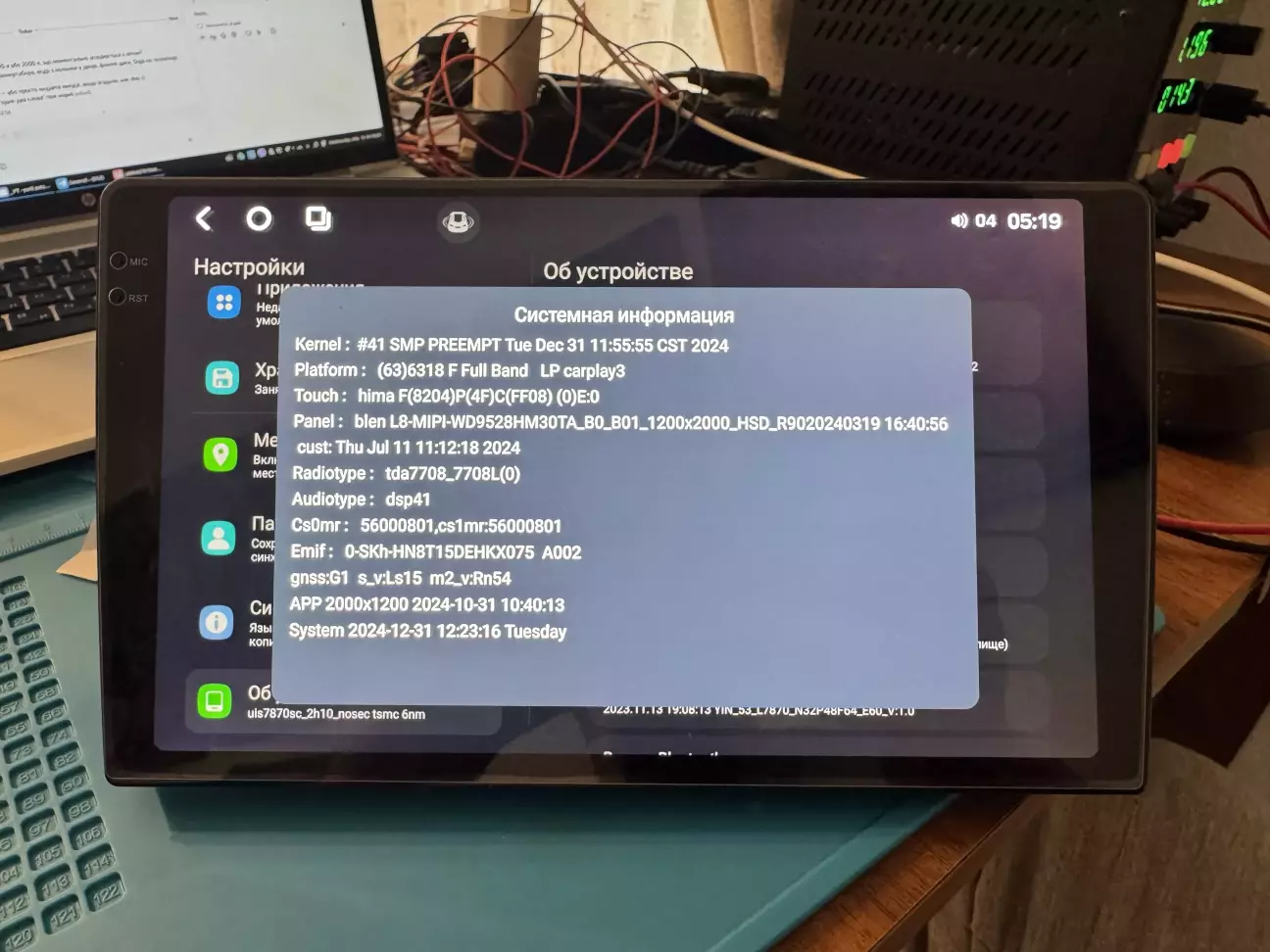

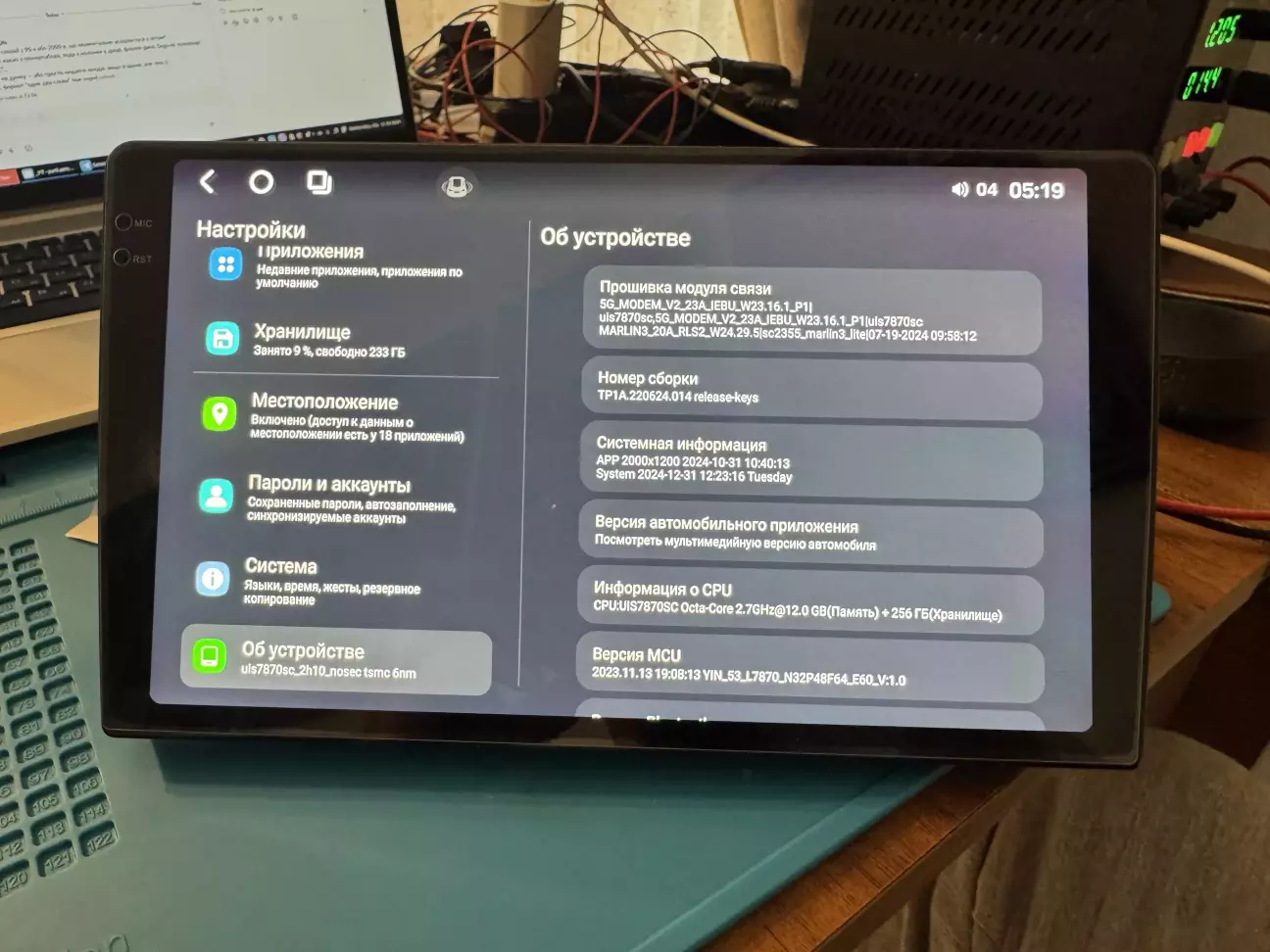

Дійсно все, як заявлено на початку: 12/256.

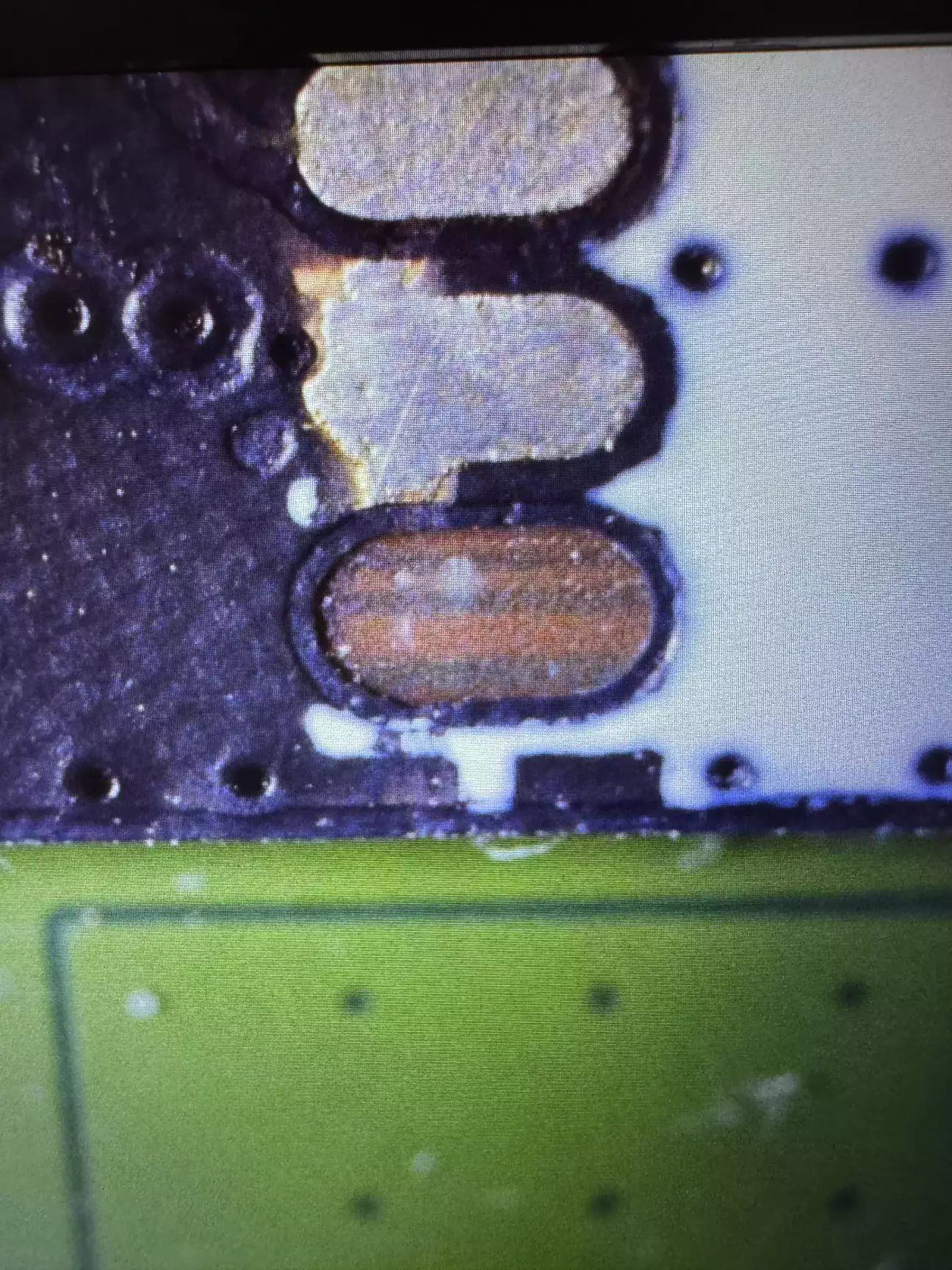

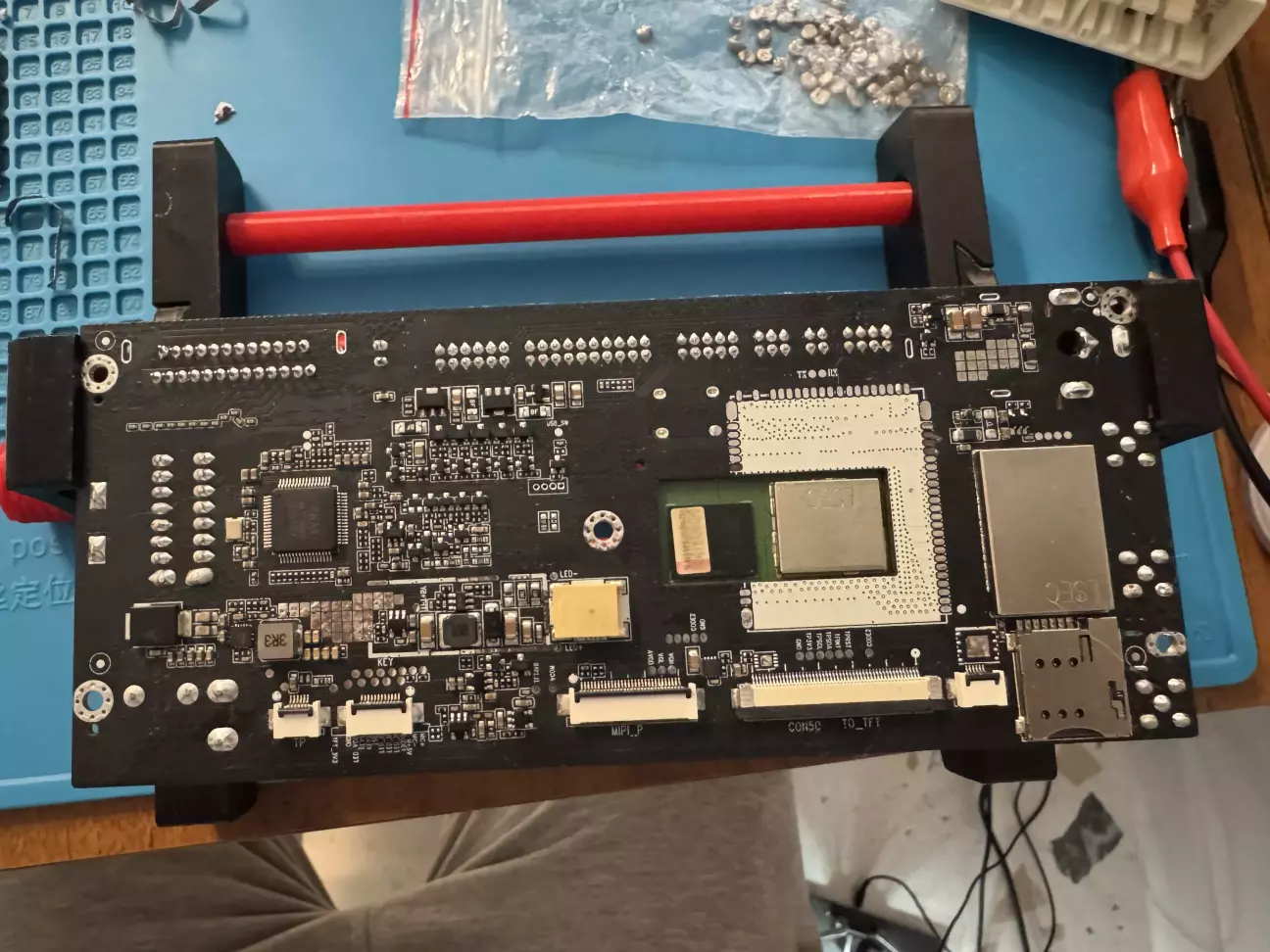

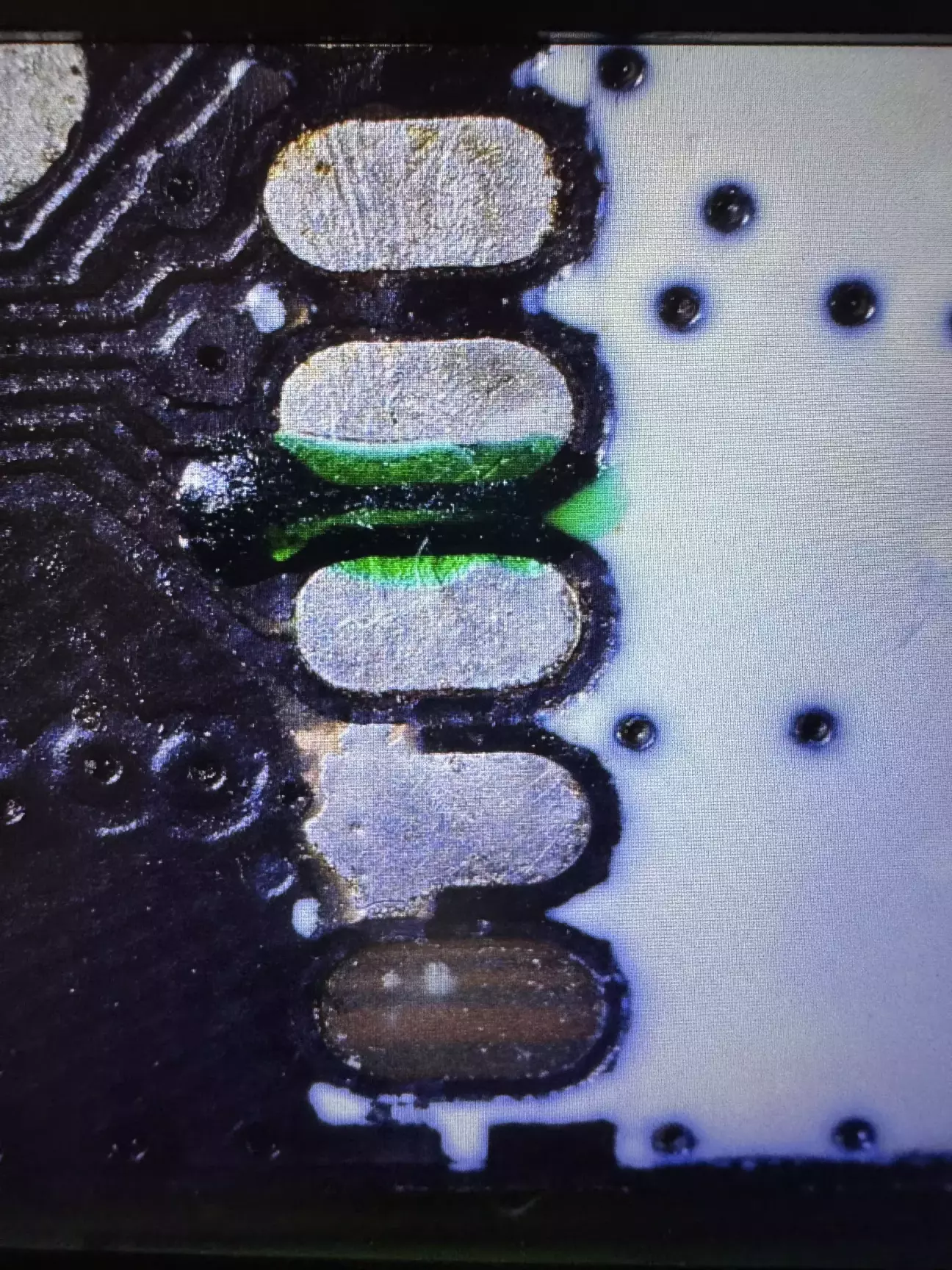

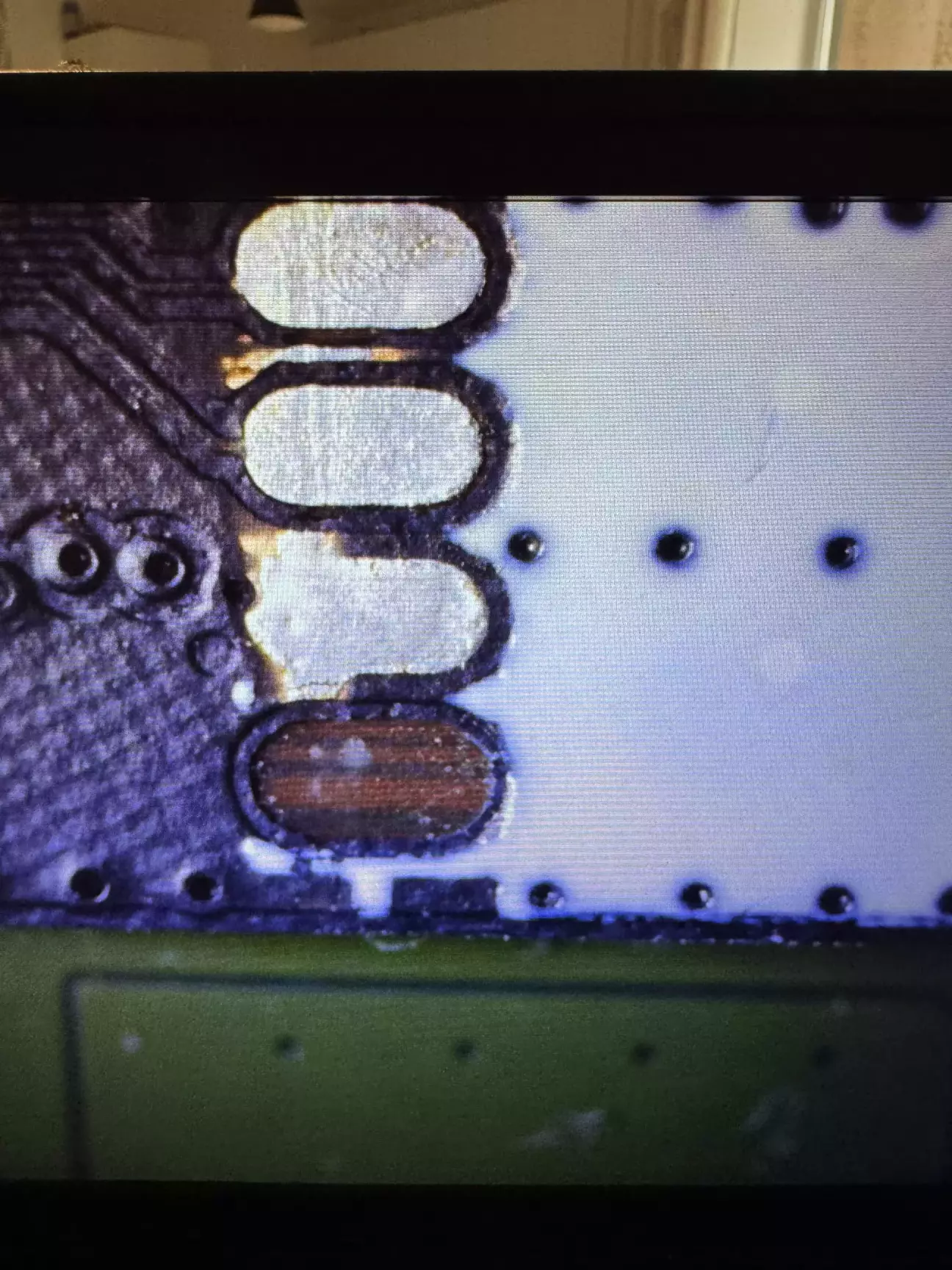

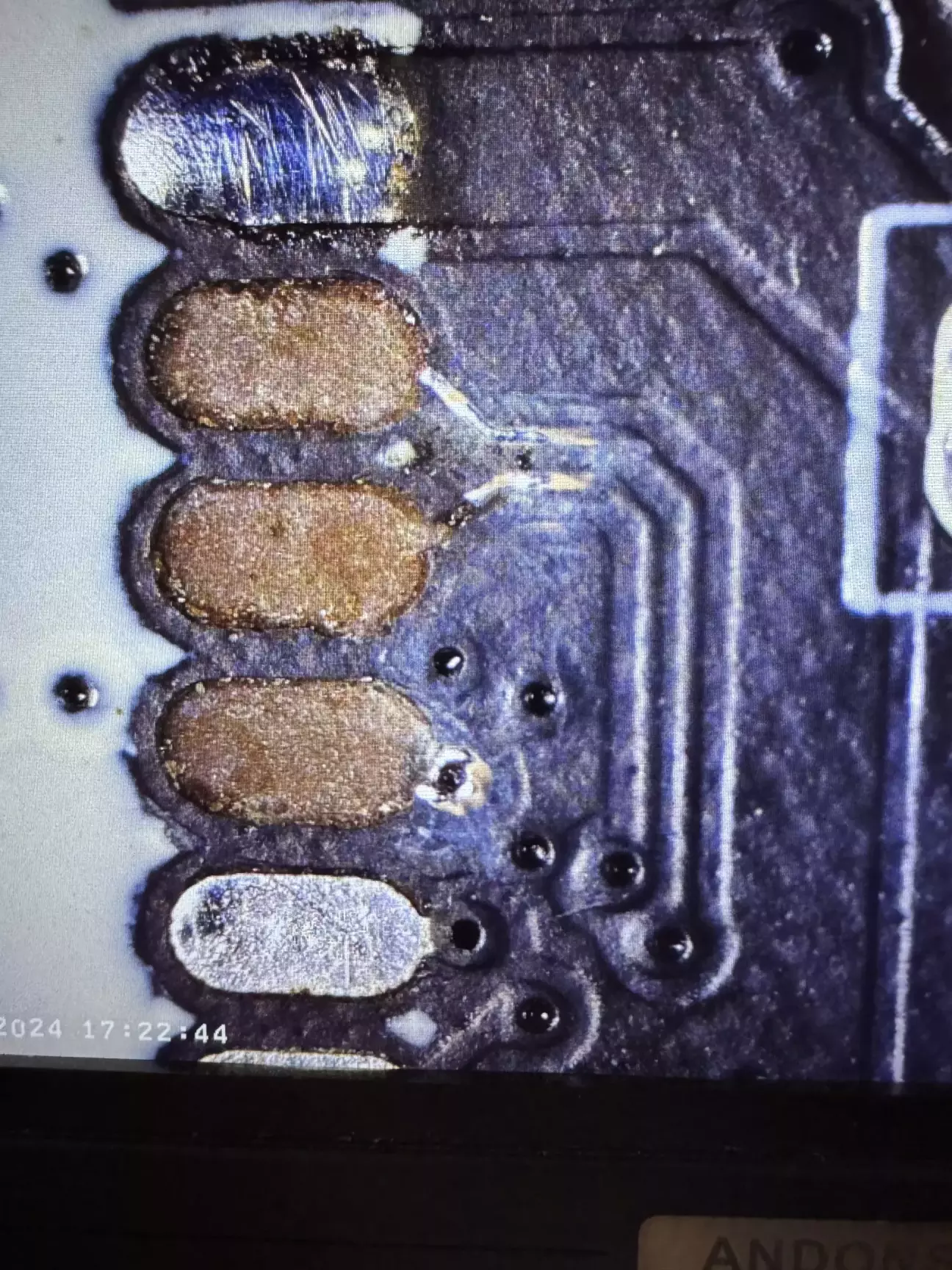

Вимикаємось і йдемо під мікроскоп. Ліва сторона: відірваний п'ятак - пустий. Тут пощастило, паяльником протерта маска, причому в цьому місці приходить відеосигнал з камер - два верхні п'ятаки цілі, і маса - третій згори. На масі маска потерта нам не заважатиме, а от біля відеовходів треба виправити.

Ще раз дивимось на відсутній п'ятак уважно під збільшенням. Треба впевнитися, що він нікуди не йшов.

Права сторона - відсутні три п'ятаки, тут якраз іде керування Bluietooth. Перший над відсутніми - це живлення, він життям покручений, але вижив.

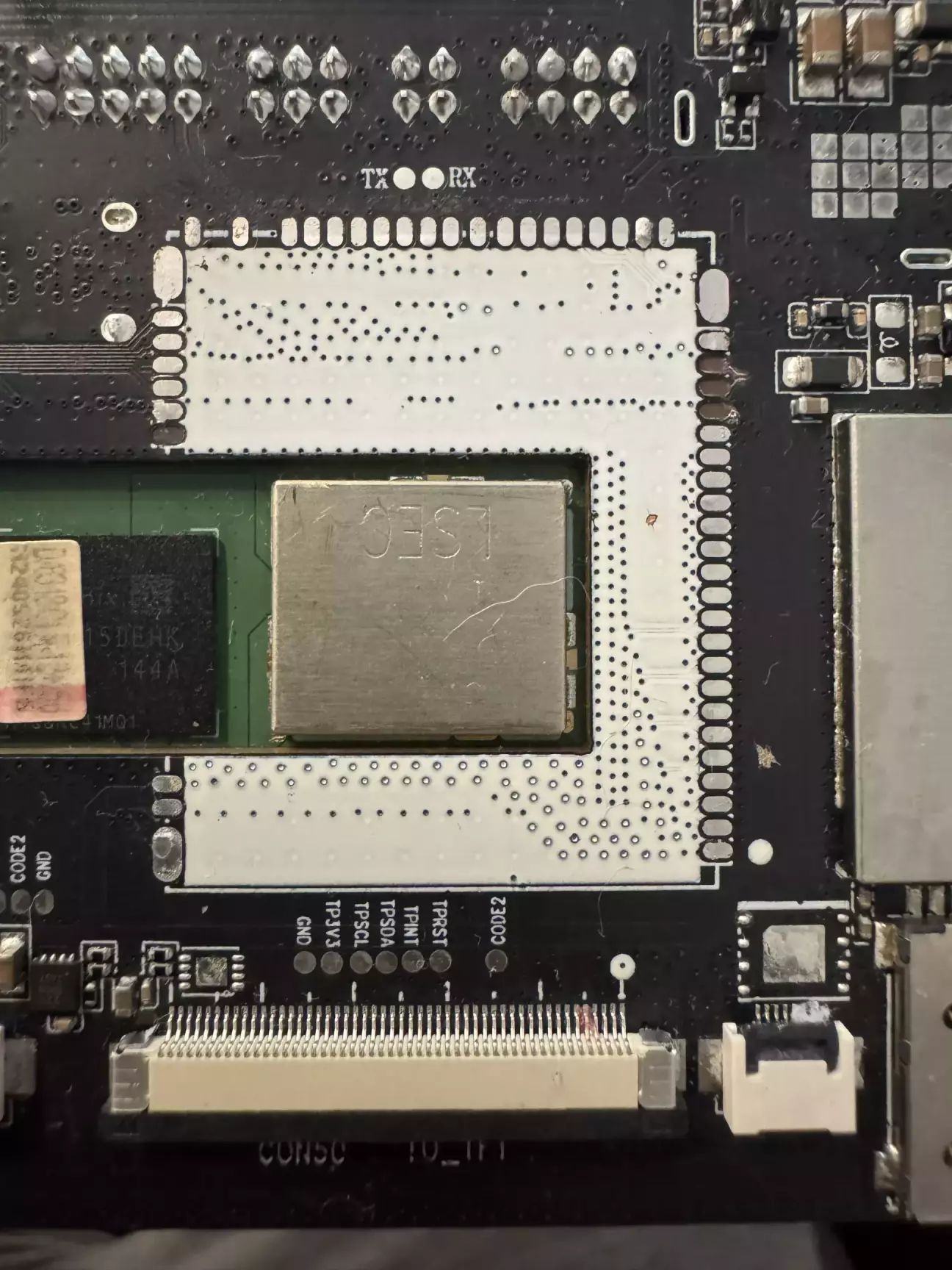

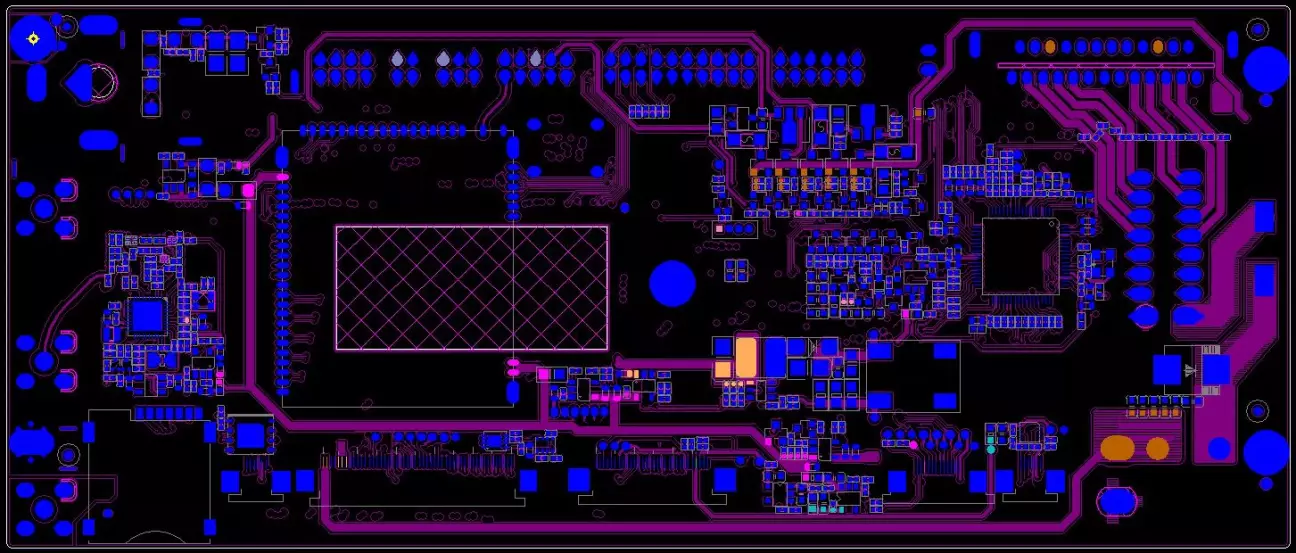

Всіма правдами і неправдами знаходимо трасування плати, картинка сумної якості (дзеркально), але підтверджує здогадки.

Затискаємо плату в пластикових лещатах, зачищаємо і лудимо кінці доріжок

Піл мікроскопом воно десь отак вигляда.

Зліва беремо УФ лак-зеленку, чорної зеленки немає, мабуть пора купити, хоча на швидкість її зеленість не впливає.

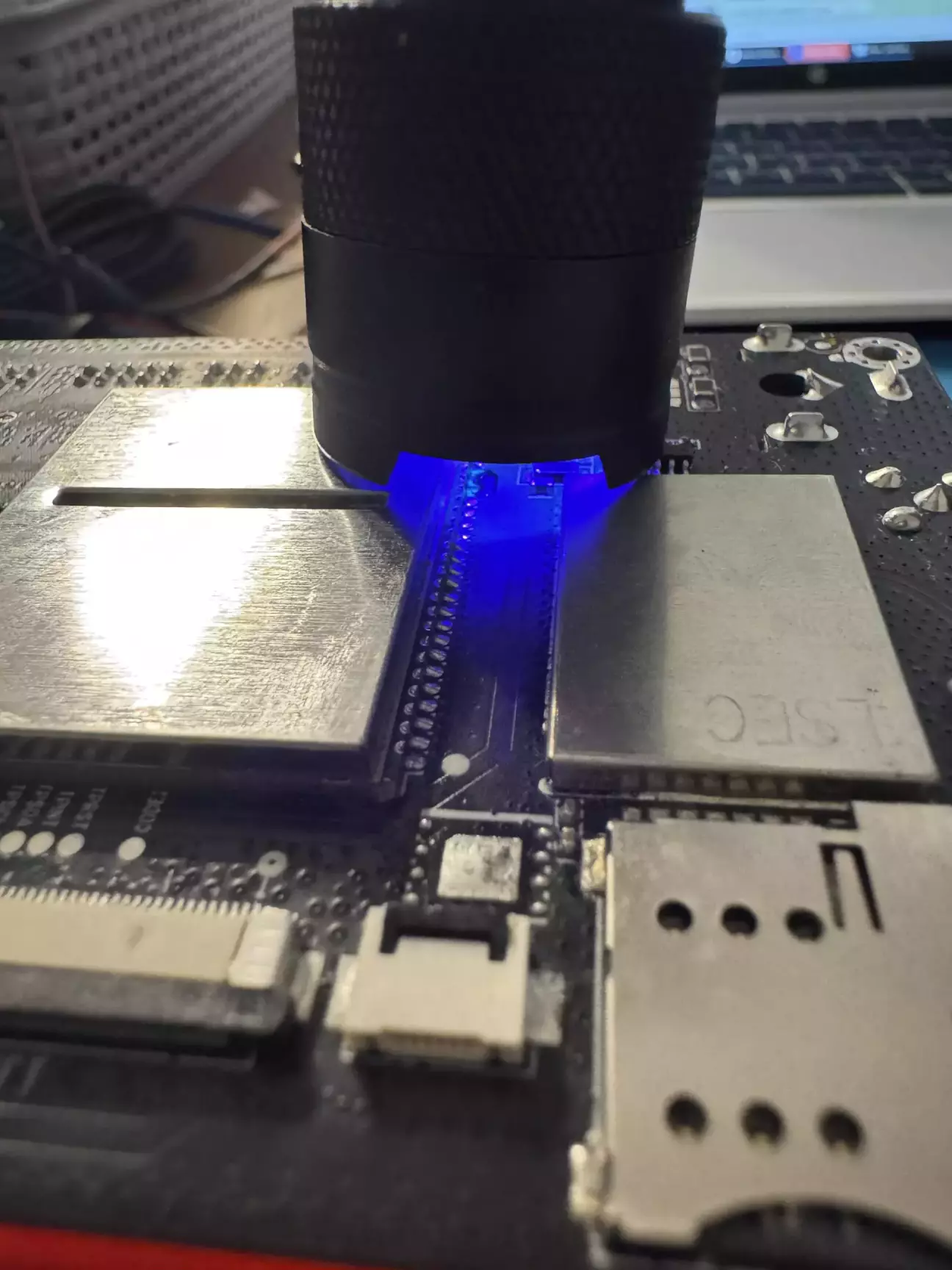

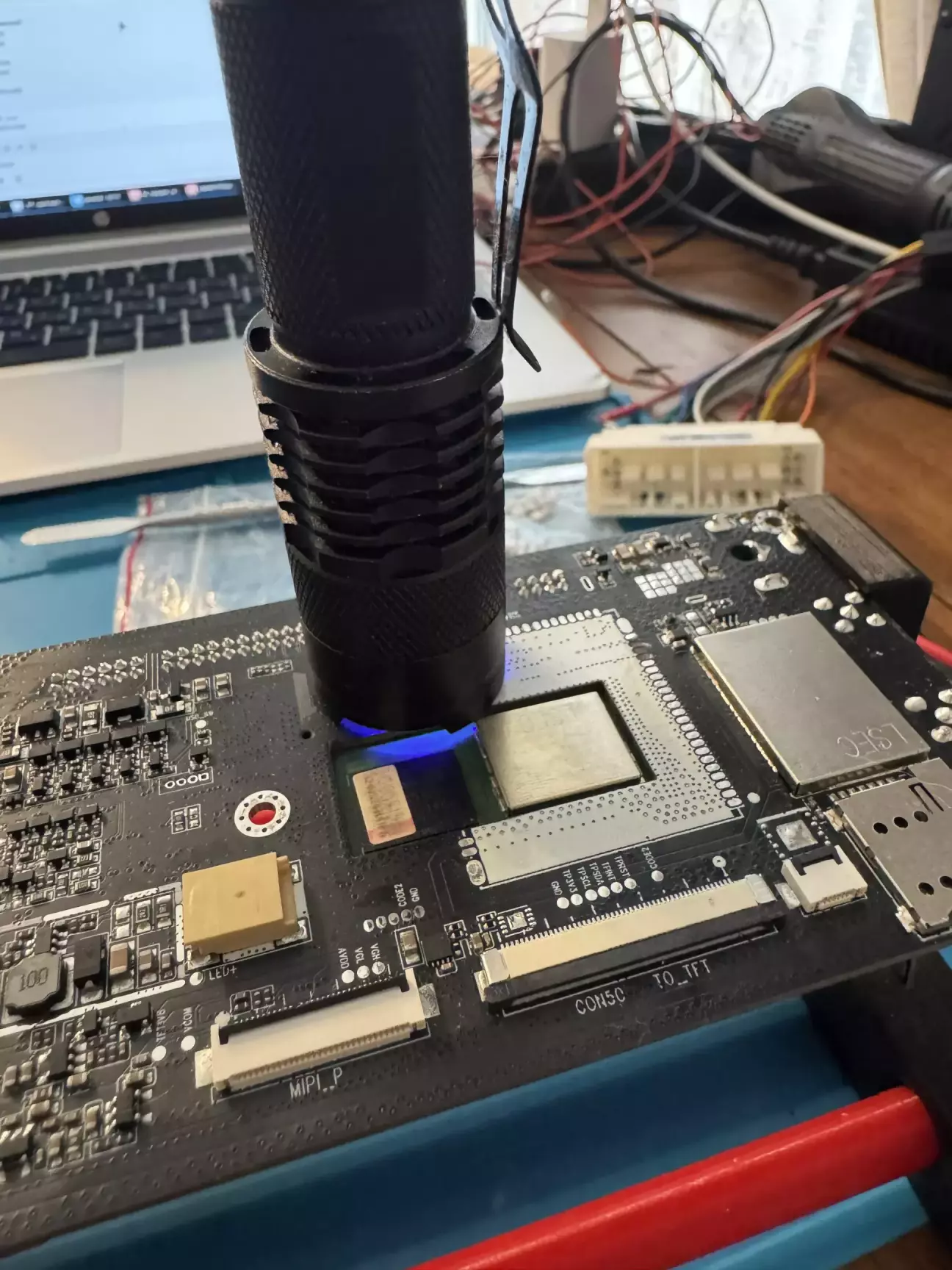

Сушимо під УФ ліхтариком

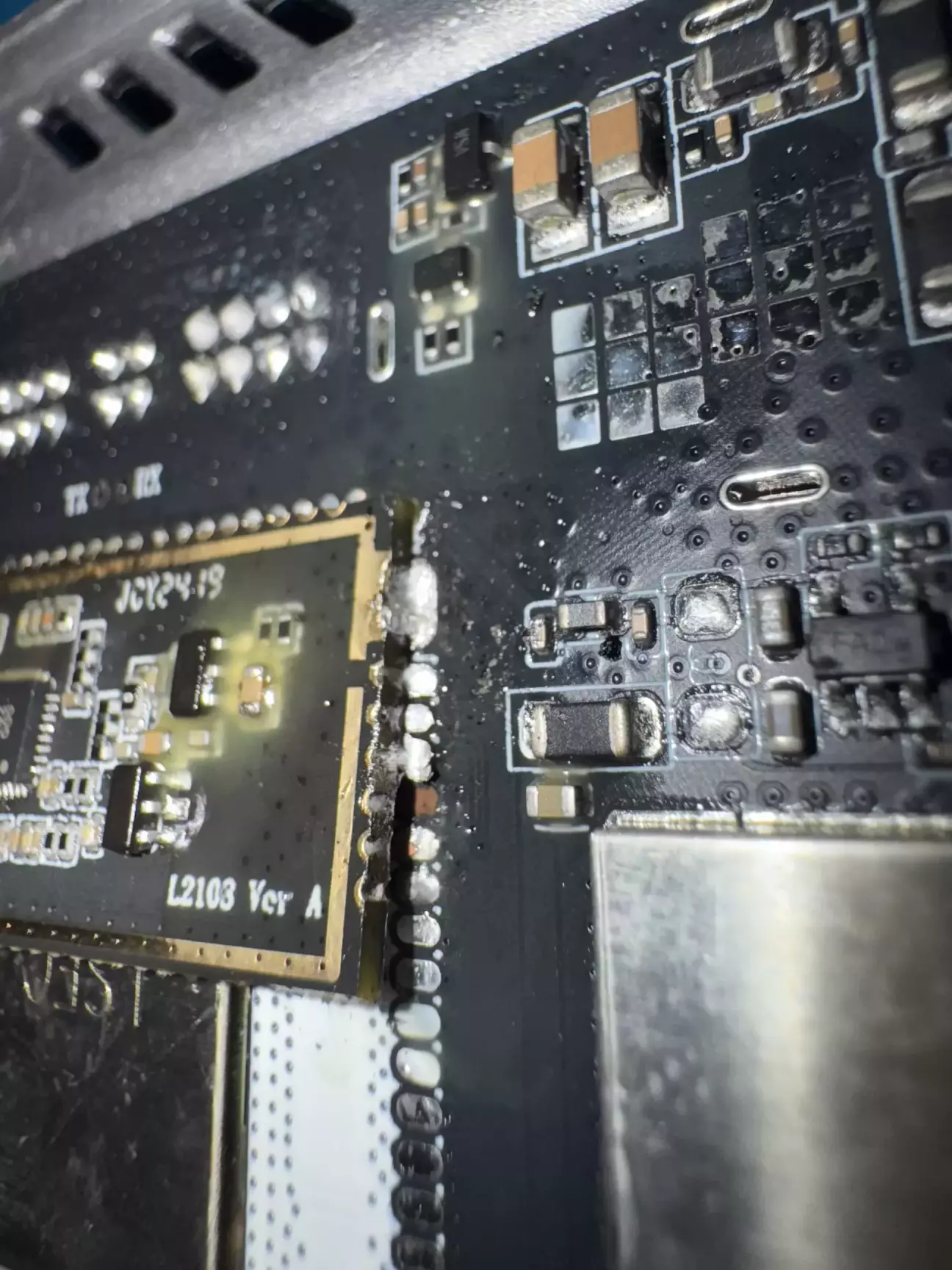

Паяємо модуль 360 і прокладаємо доріжки жилами з провідника. Так само лак.

Так само сушимо.

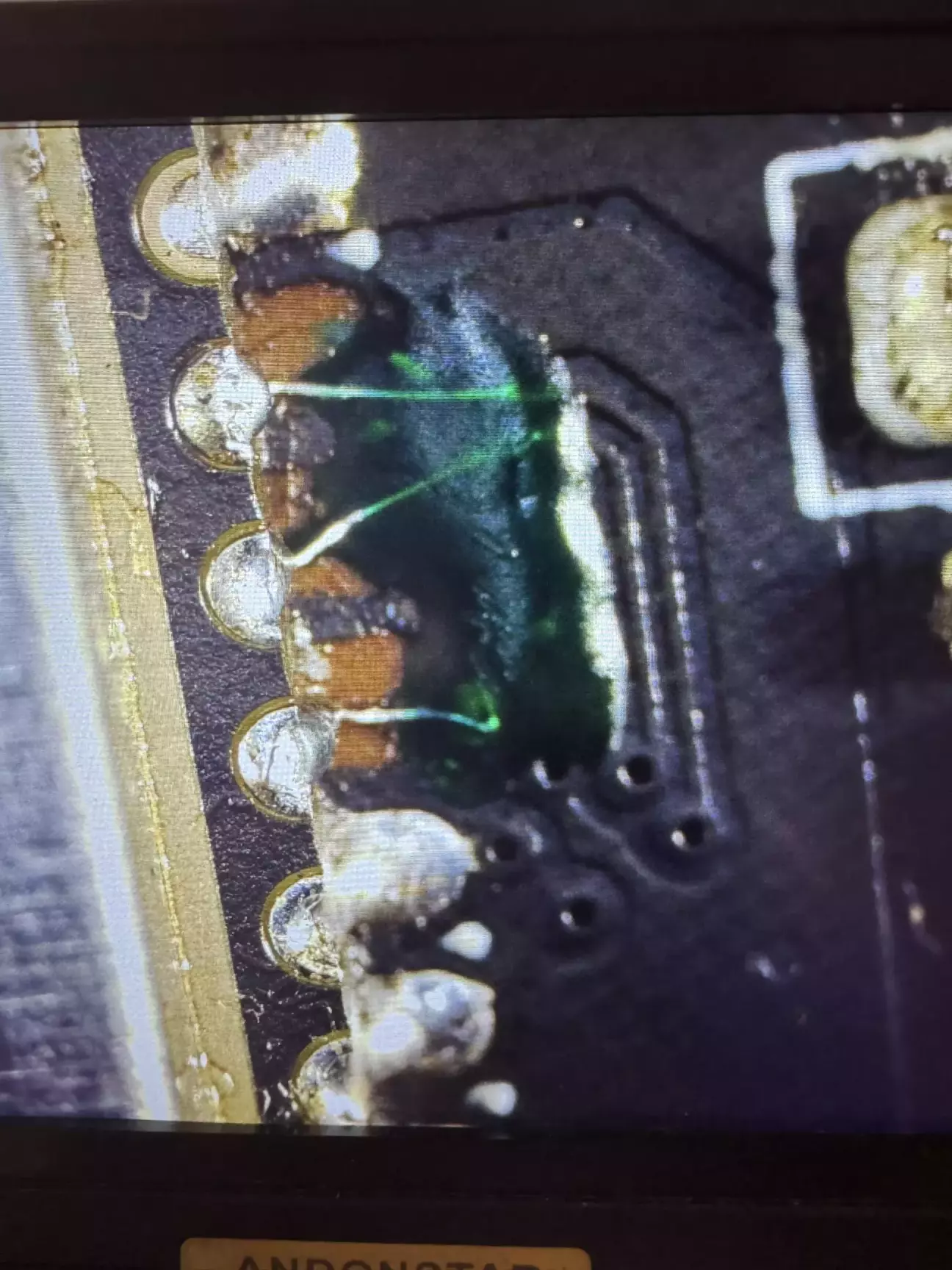

Результат під мікроскопом - не ідеально, але не відвалиться.

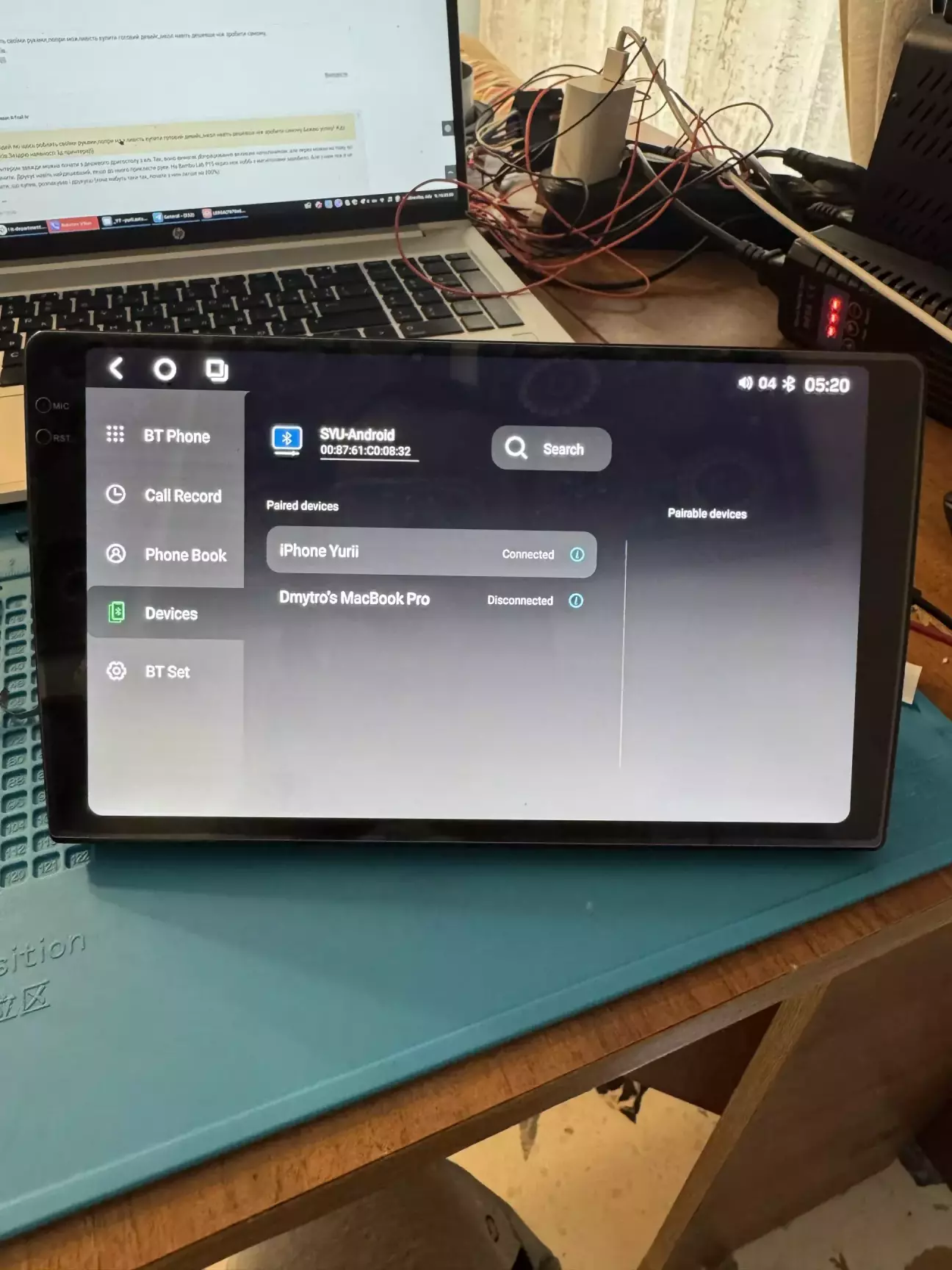

Вмикаємо тестово і радіємо, що Bluetooth працює.

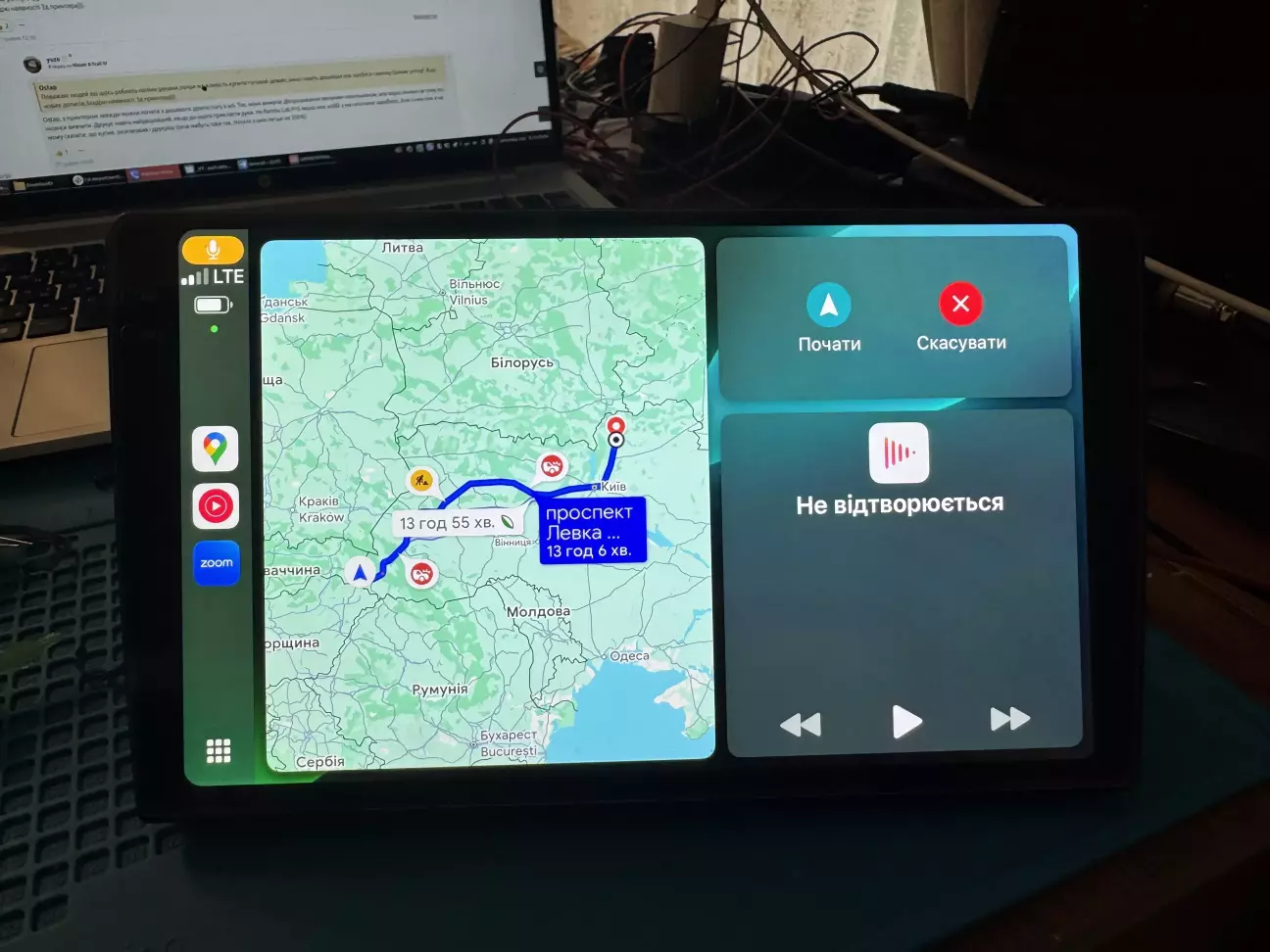

CarPlay через BT теж, значить ми як мінімум прийшли в точку, де все ОК з Bluetooth.

Наступна картинка радісно сповіщає нас, що модуль 360 в системі вже присутній.

Міняємо опції, але чорний екран, шиємось останньою актуальною прошивкою - те саме.

Чого я тільки не думав: чи то модуль не робочий, чи неправильно запаяв, чи в магнітолі є проблеми ще. Беремо допомогу @gordgelin як гуру по софту і читаємо 4PDA. Має працювати. Живлення камер є, відеосигнал до модуля долітає. Зеленка працює, ніде немає короткого. Але я зараз Чобітар без чобіт. В мене продалися і немає повного комплекту камер 360. Тільки одна камера 1080р і одна дворежимна 1080р/720р яка в режимі 1080 за замовчуванням.

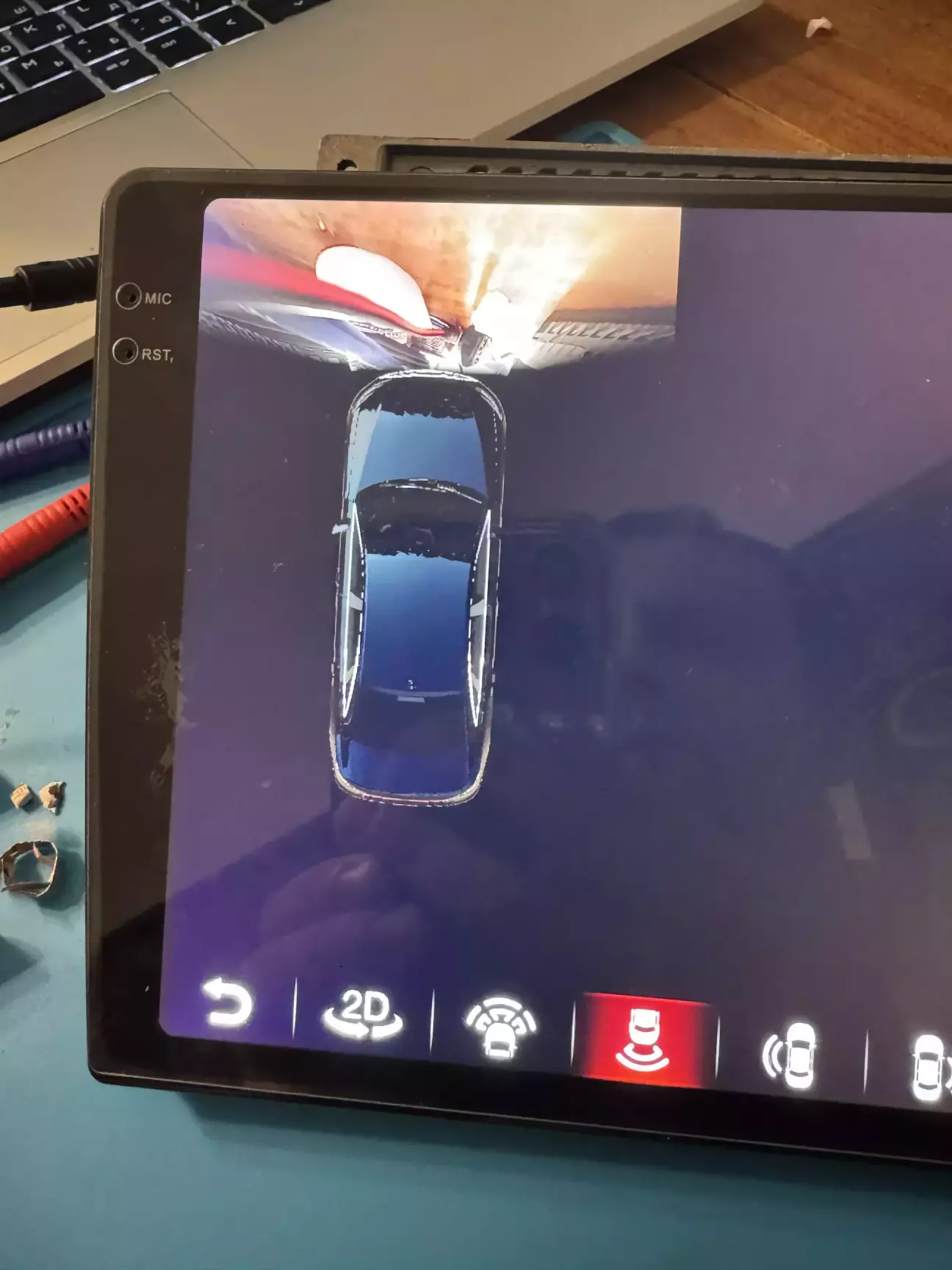

Перемикаю камеру в режим 720 і маємо один

Два

Три

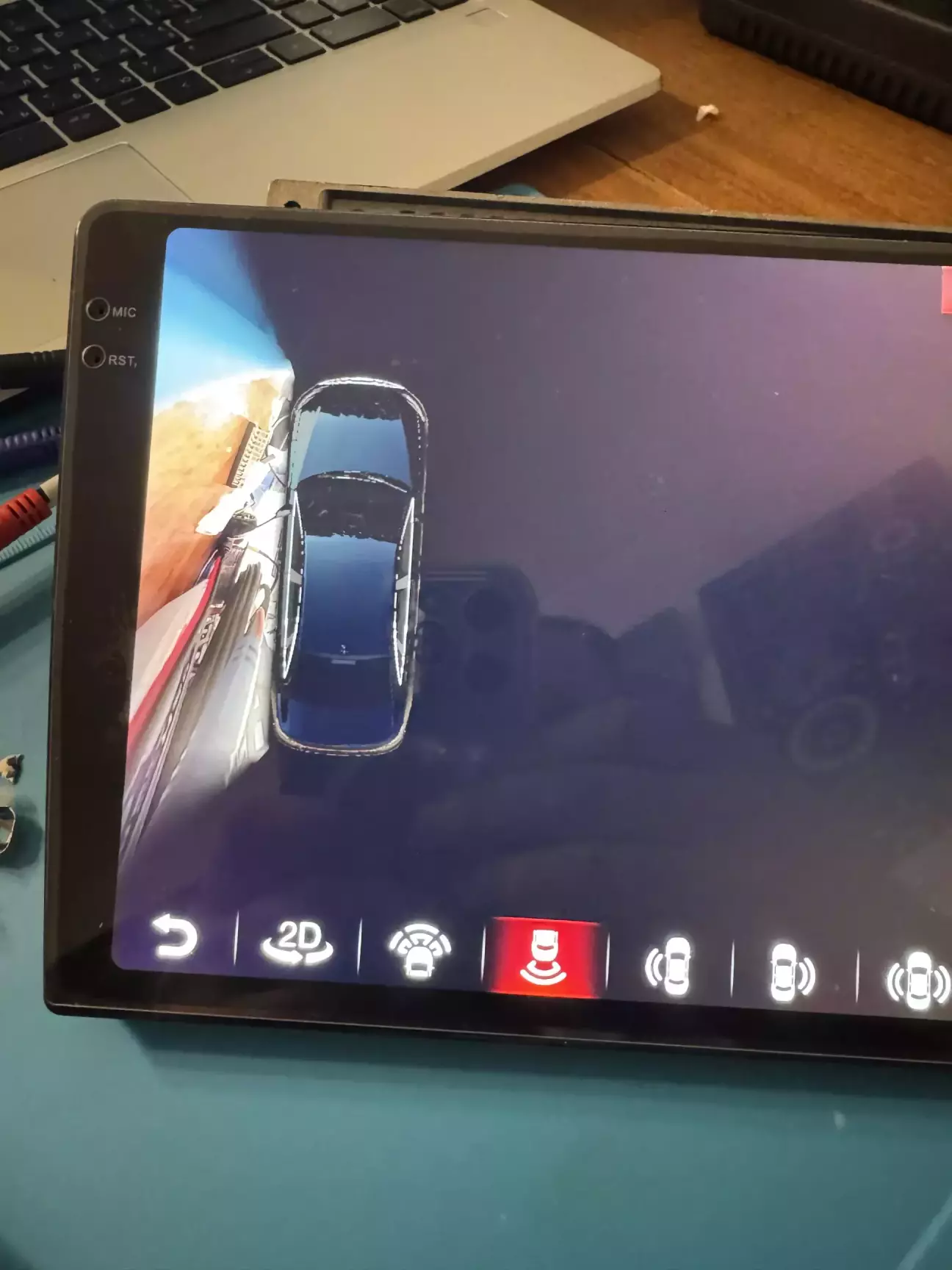

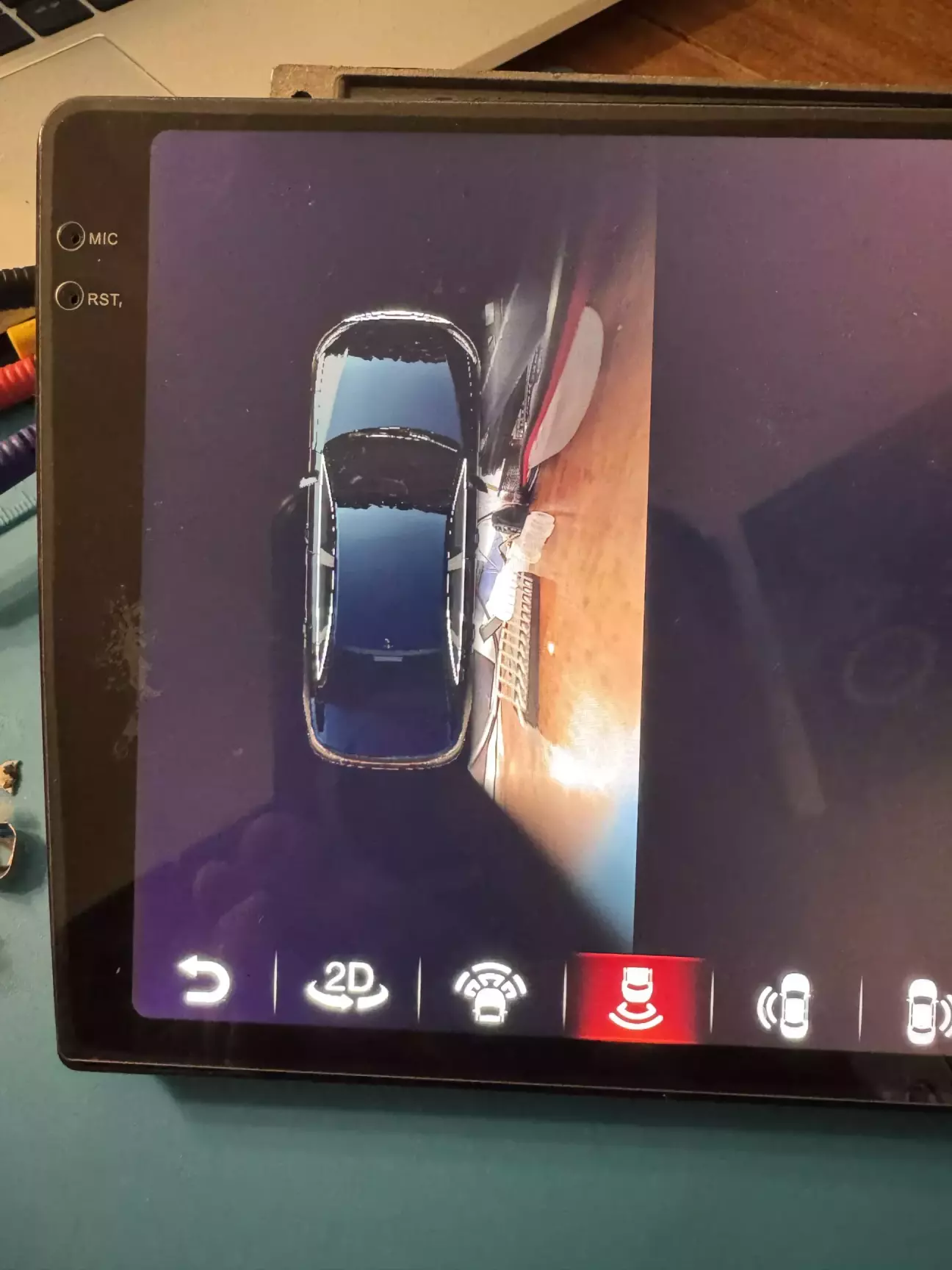

І чотири. Ура!

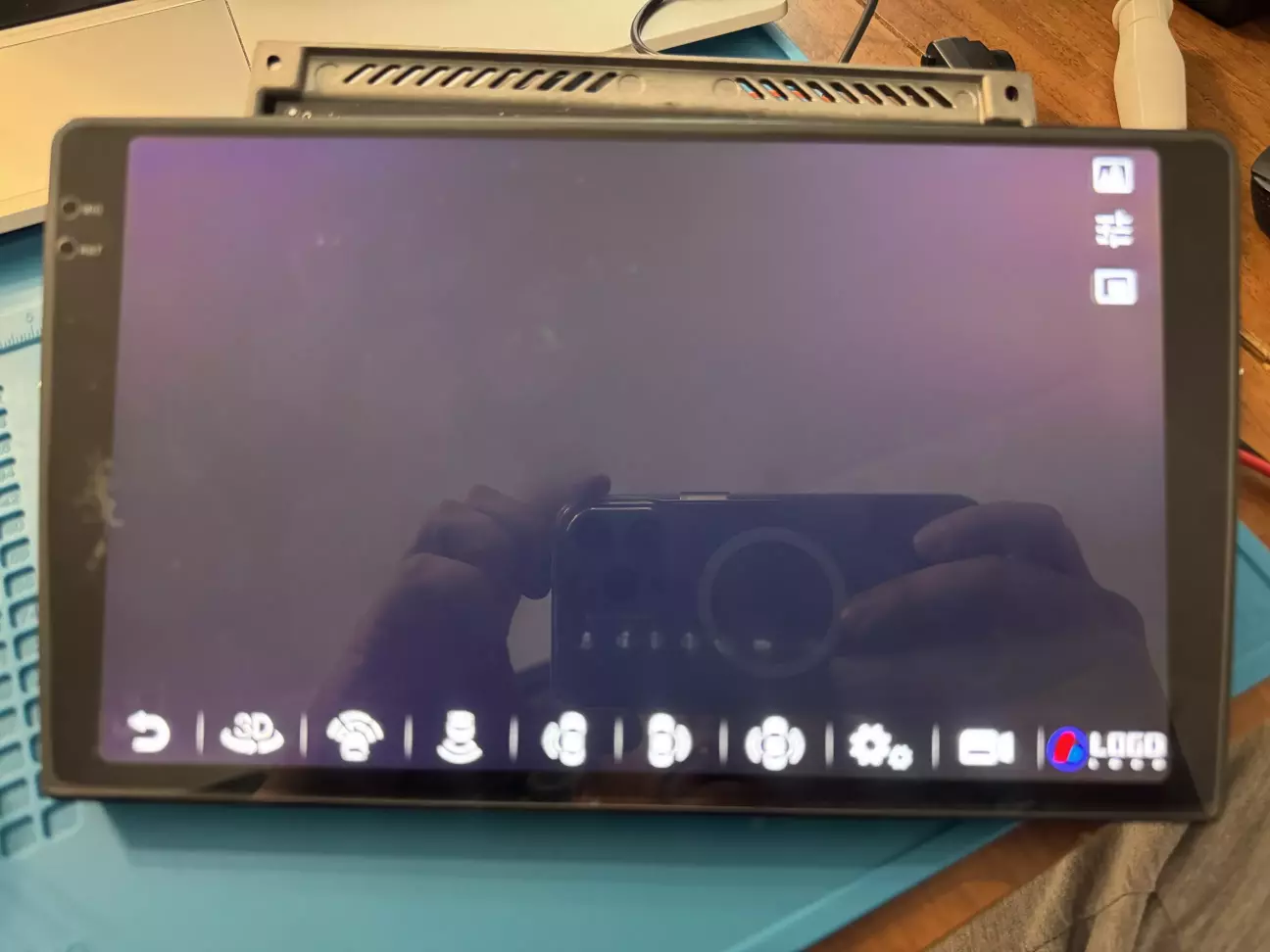

Для того, щоби модуль 360 перейшов в режим 1080, треба підключити ВСІ 4 КАМЕРИ. А от за замовчуванням він знаходиться в режимі 720.

Все трилер закінчили, тепер покращення. Клеїмося

Гріємося, тут без Розе, тільки свинцевовмісний припій + флюс. Розе з отворів виколупувати важко, а нам його треба буде прибрати повністю перед запайкою нового

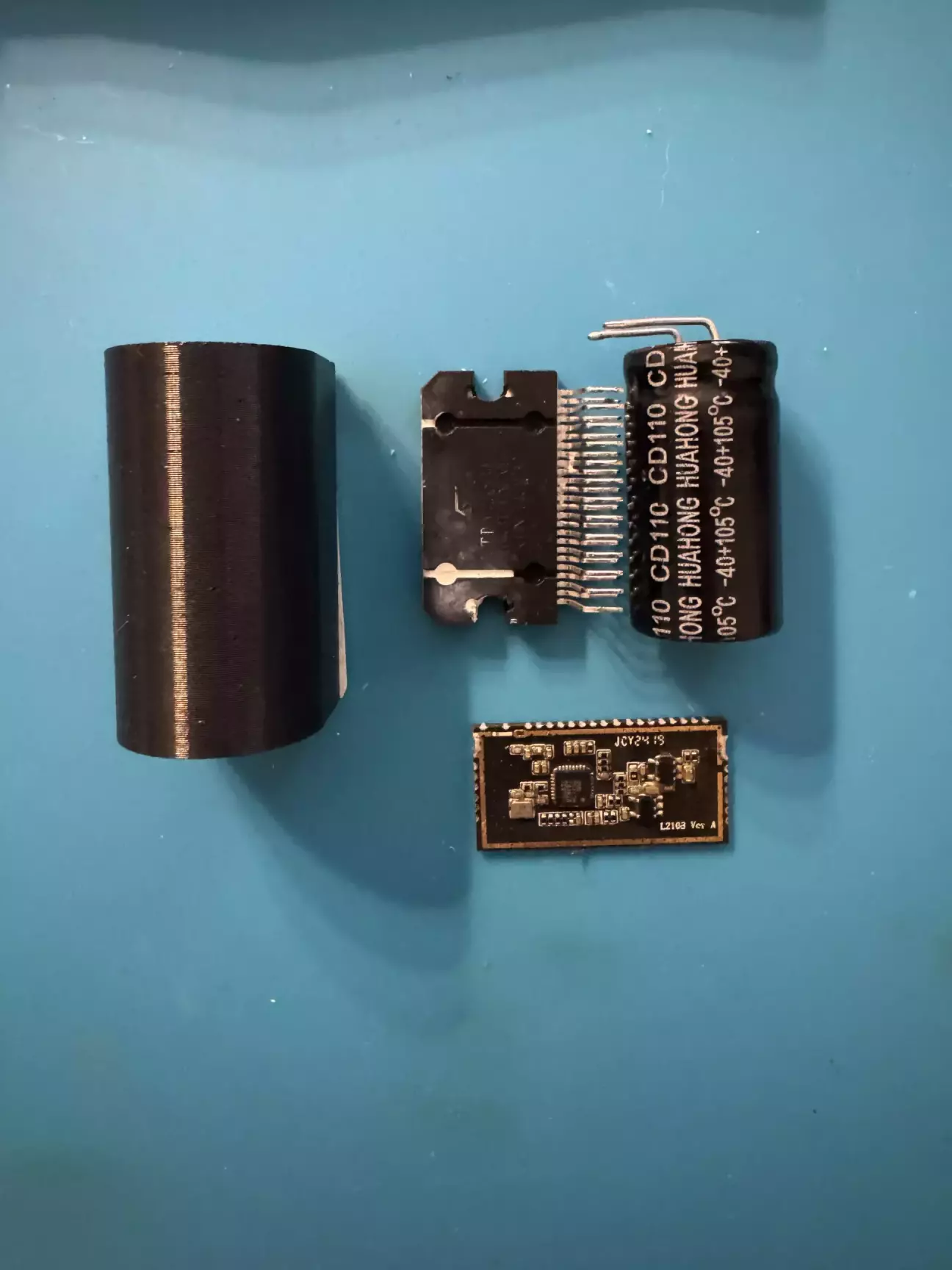

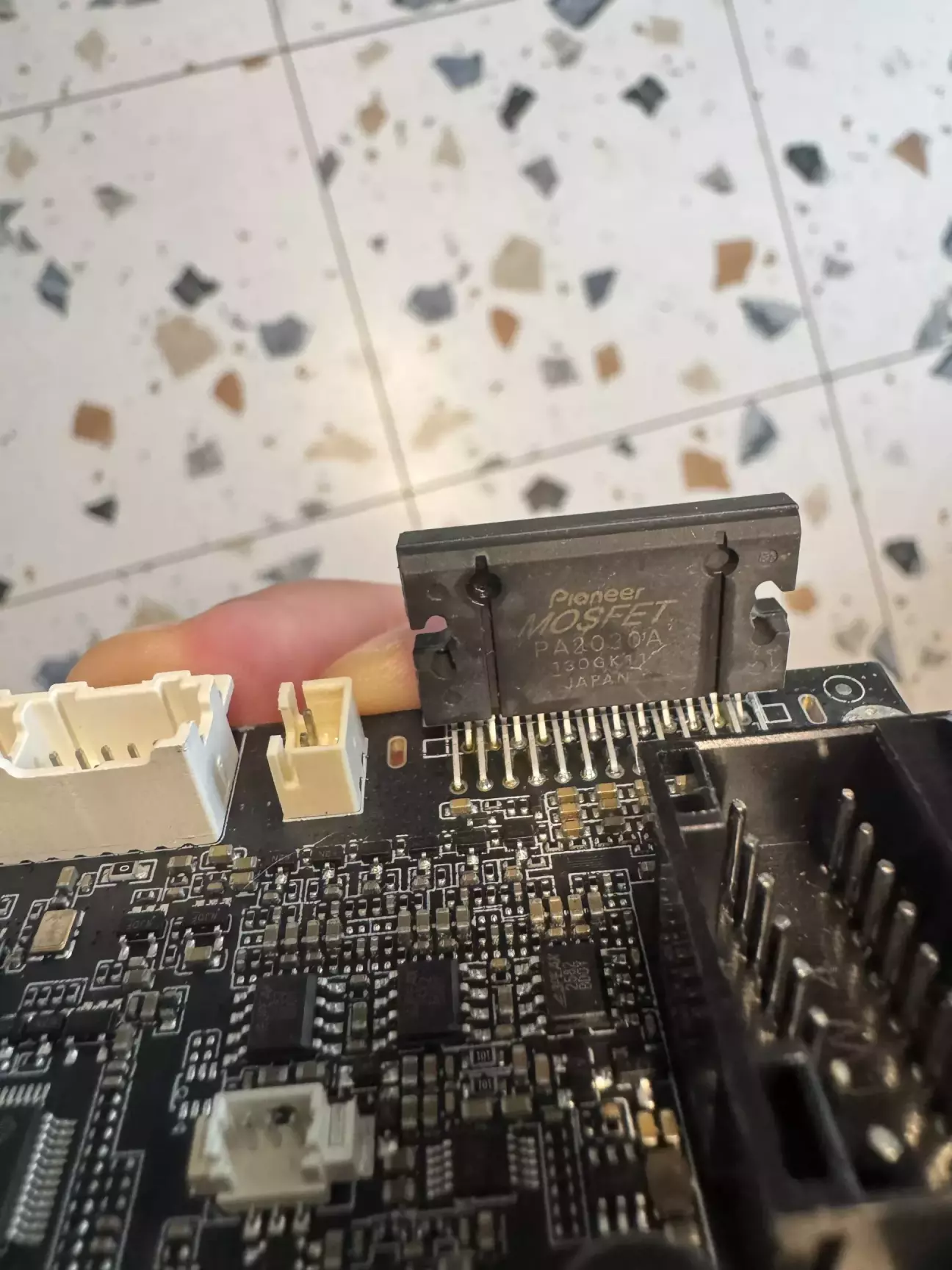

Трошки магії і Pioneer PA2030A на місці.

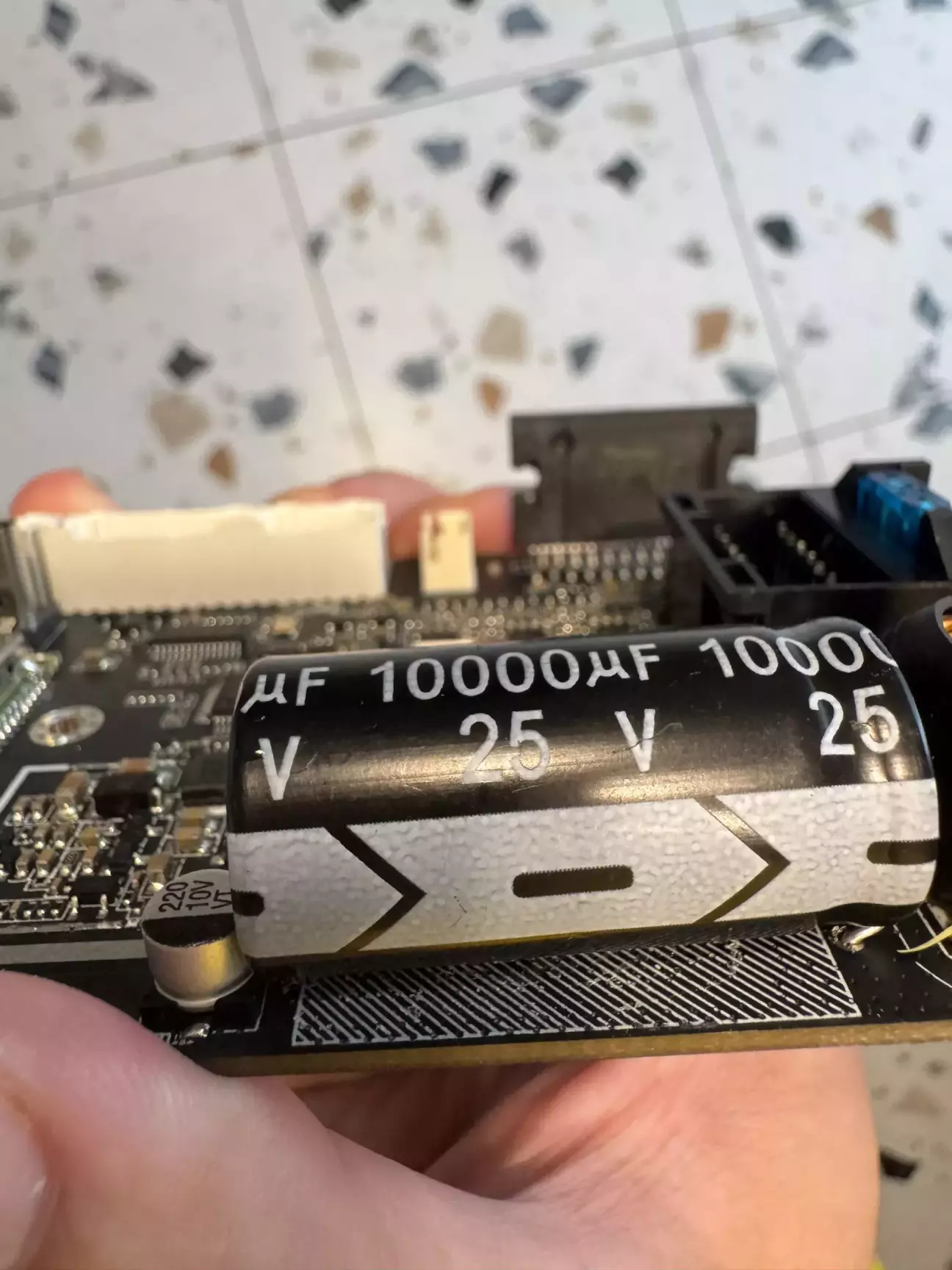

Конденсатор влазить в корпус в штатне місце.

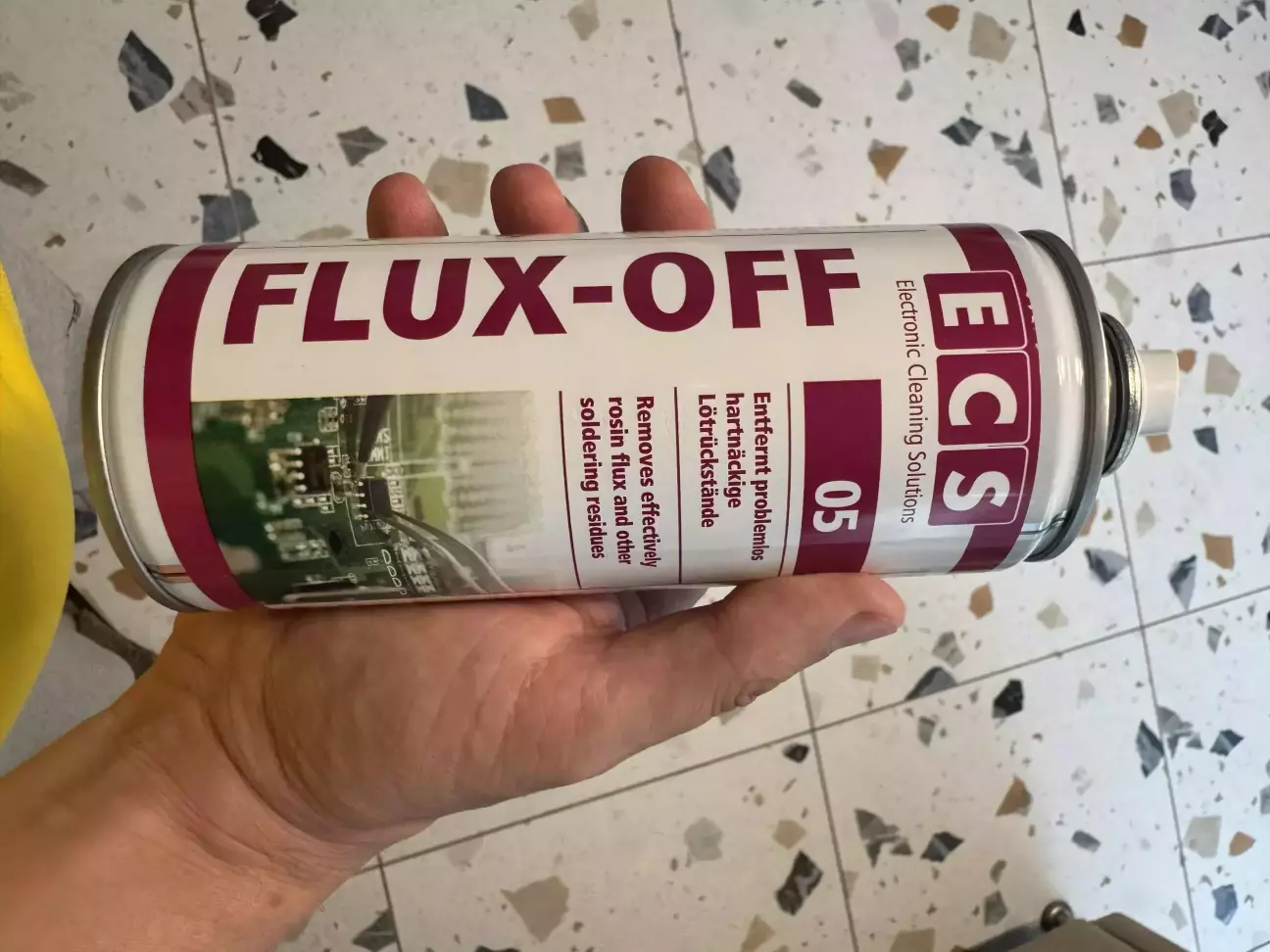

Flux-OFF від CRAMOLIN в Україні зник, є тільки отакий. Воняє менше за крамолінівський, але я б сказав що і миє трошки гірше. Коротше в цілому можу рекомендувати, але витрата його вища в 2 рази, але ціна вдвічі менша. Беріть на замітку.
