Ремонт щитка приборов VOLKSWAGEN PASSAT B4

PASSAT B4 с проблемой нет питания на возбуждение генератора и при включении габаритов тухнет индикация на щитке приборов

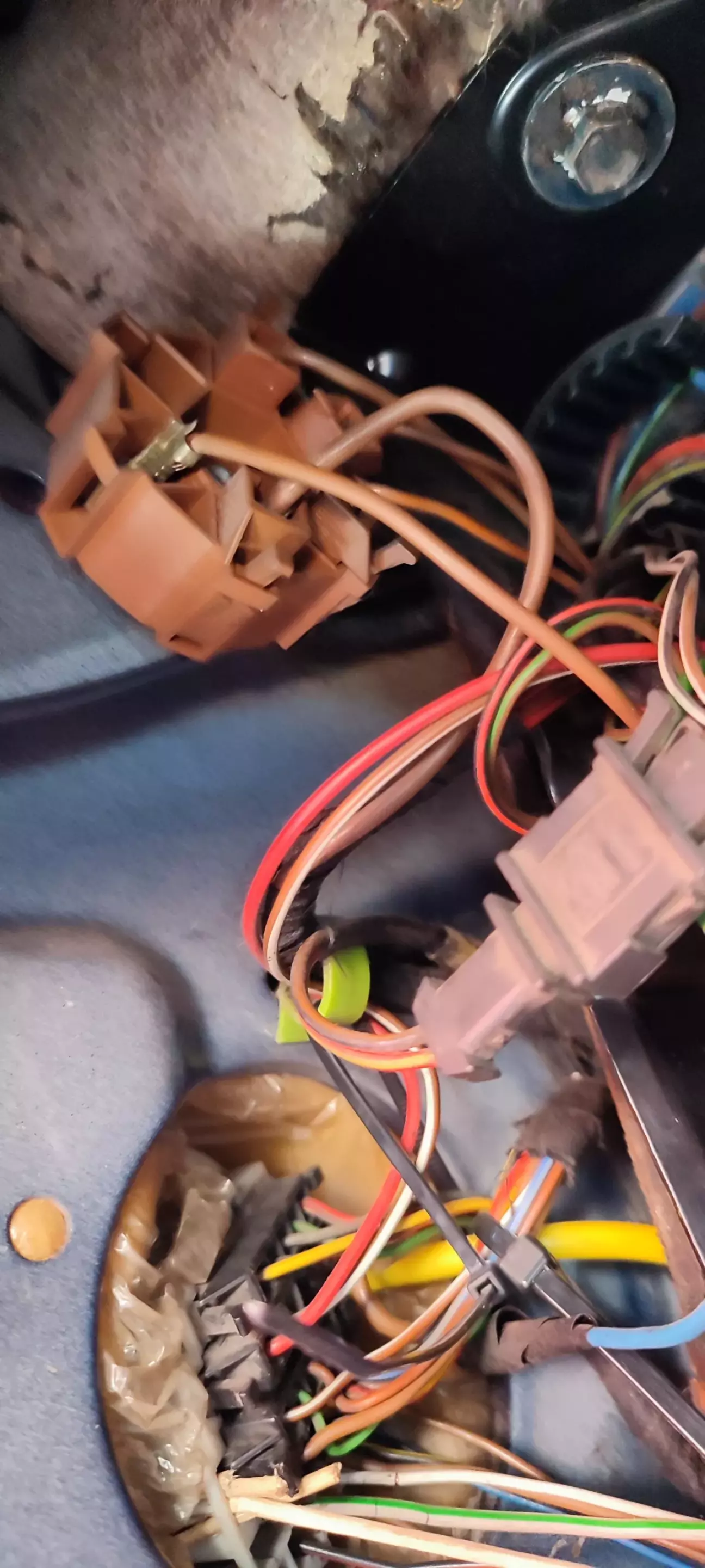

Первым делом проверяем массы на левой стойке под торпедо

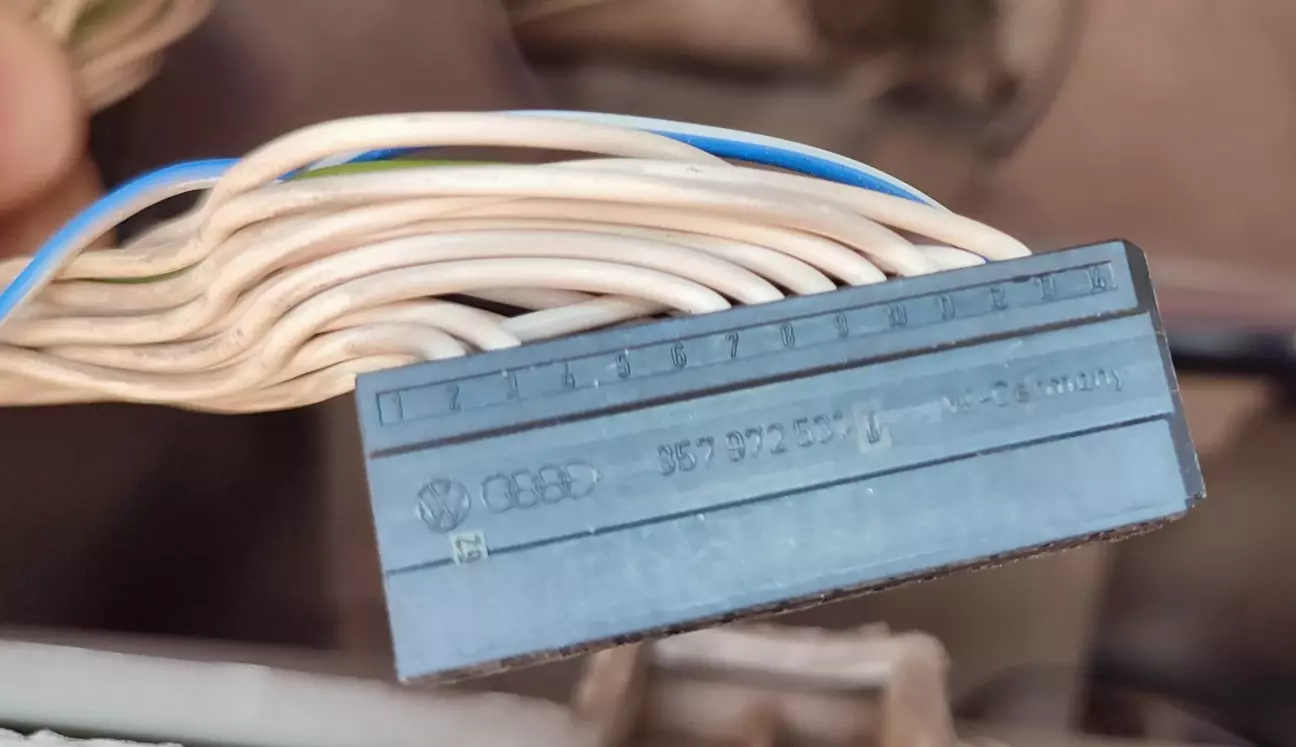

После этого снимаем щиток приборов и проверяем массы на разъёме щитка(3 и 5 pin по схеме)

Но на разъёме видим что pin 5 не запитан,а (-) масса только на pin 3...

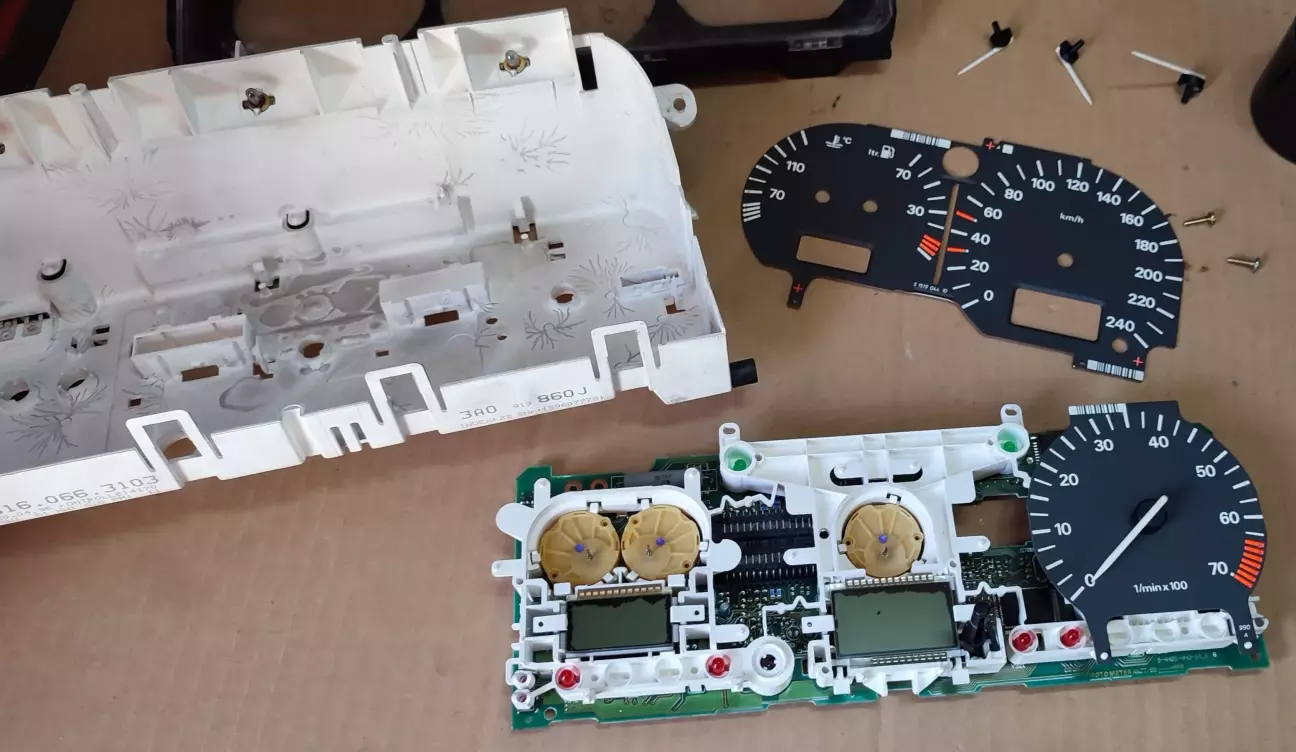

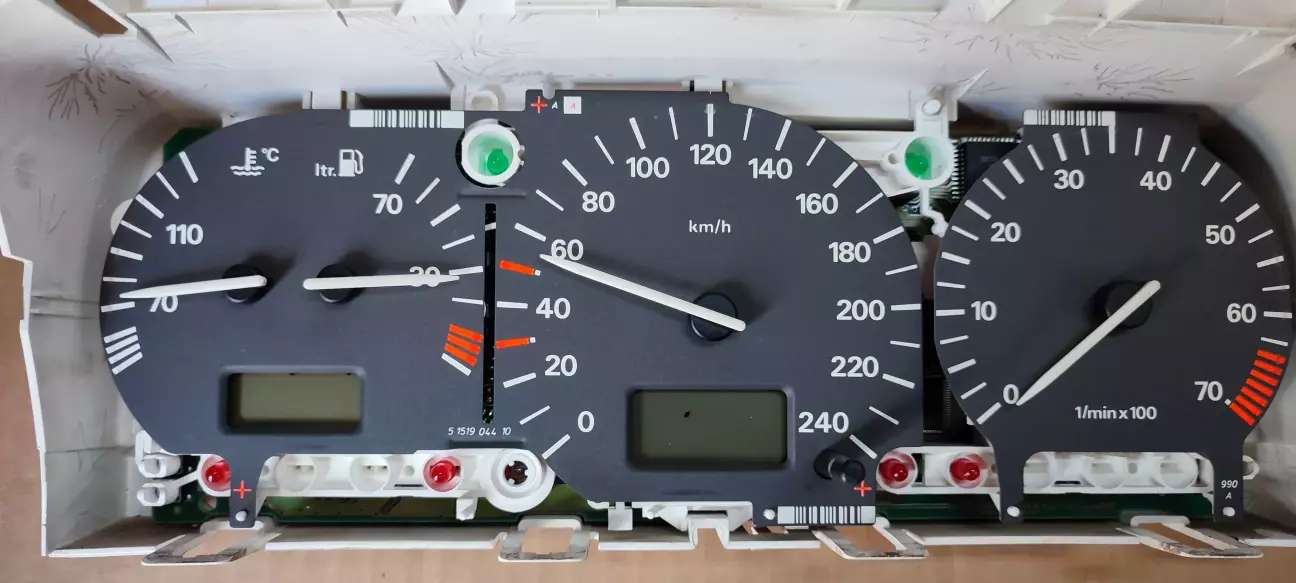

Запоминаем положение стрелок и разбираем щиток

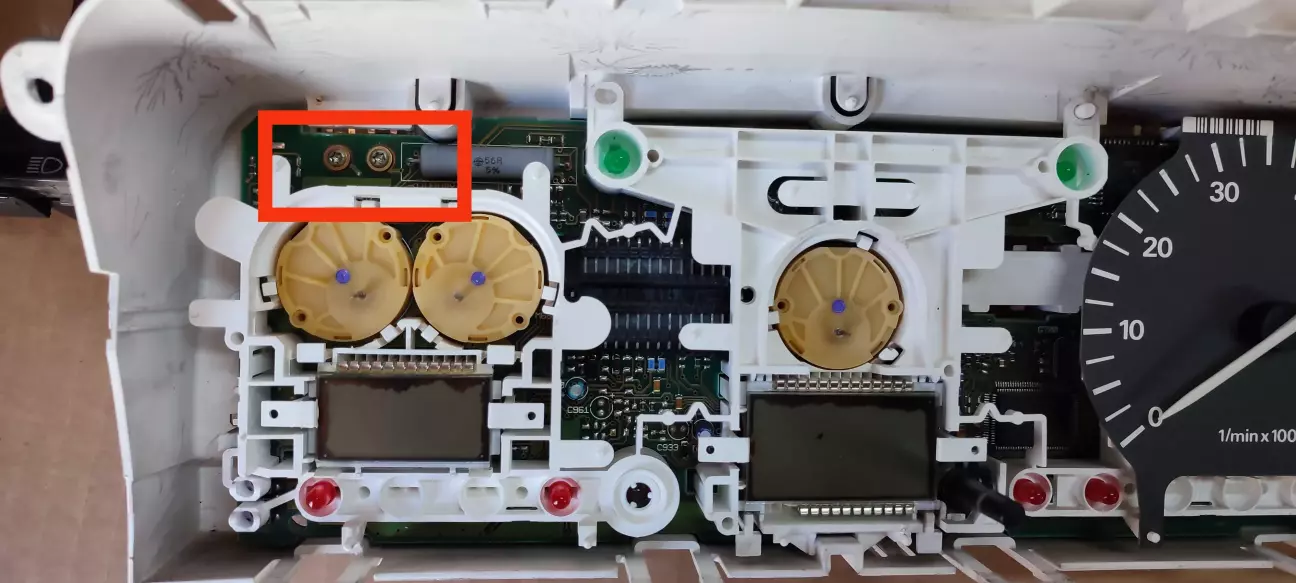

В левом углу необходимо открутить два самореза и отщелкнуть защёлки вокруг платы

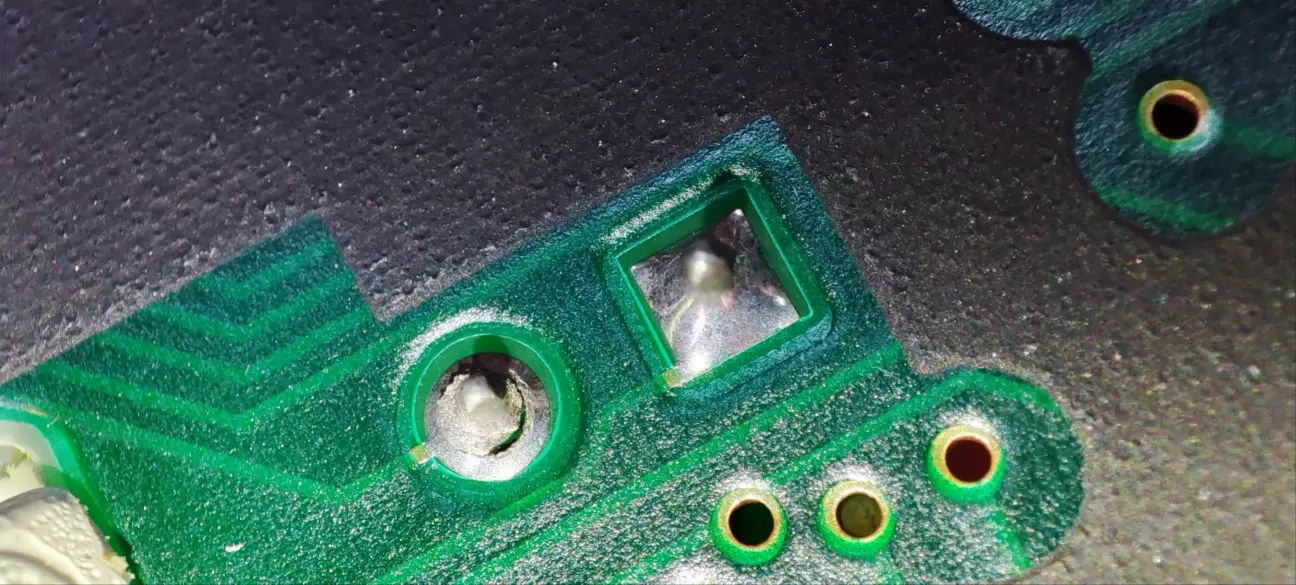

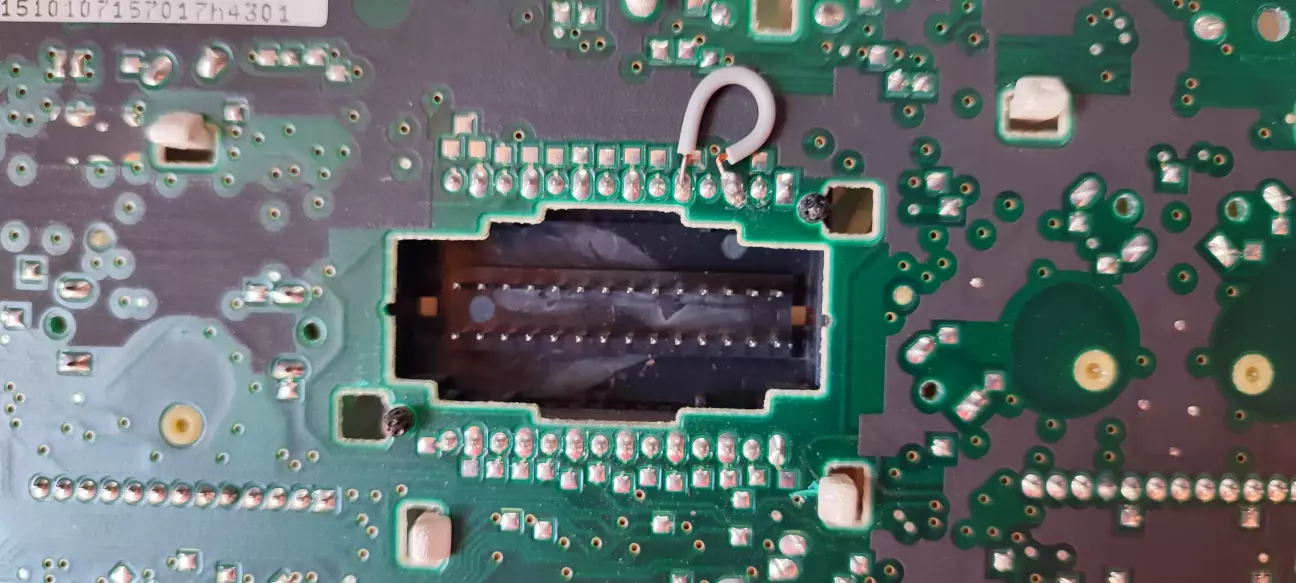

Вынимаем плату и с обратной стороны видим заводскую перемычку между 3 и 5 pin и плохую пайку на 3 pin...

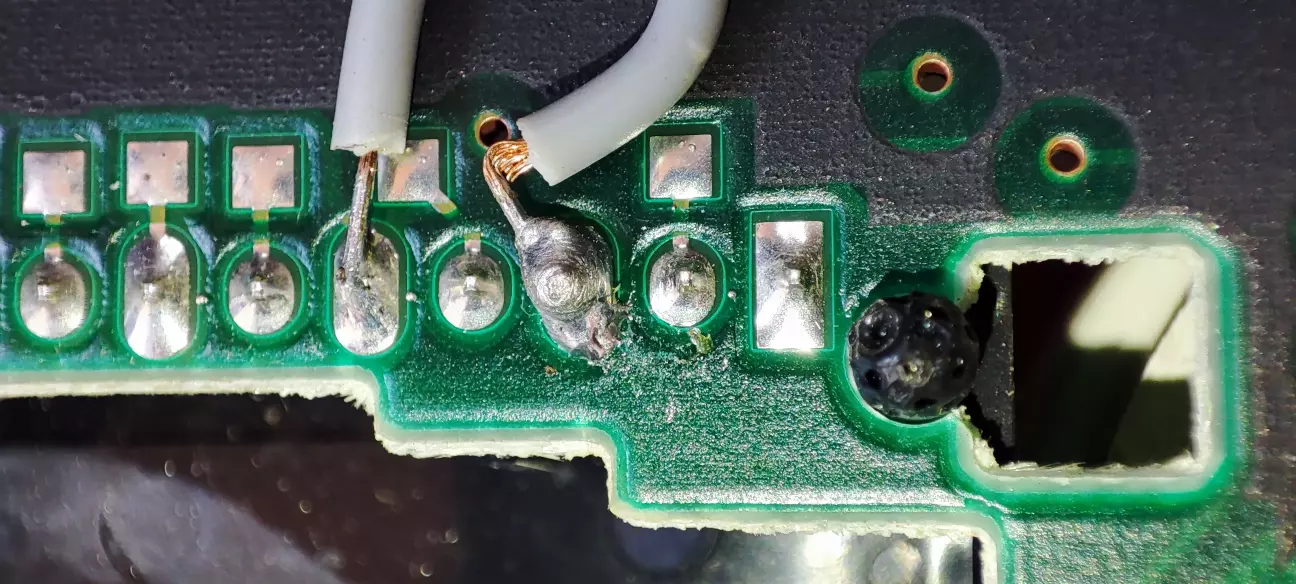

Пропаял разъём и оторванный светодиод АКБ

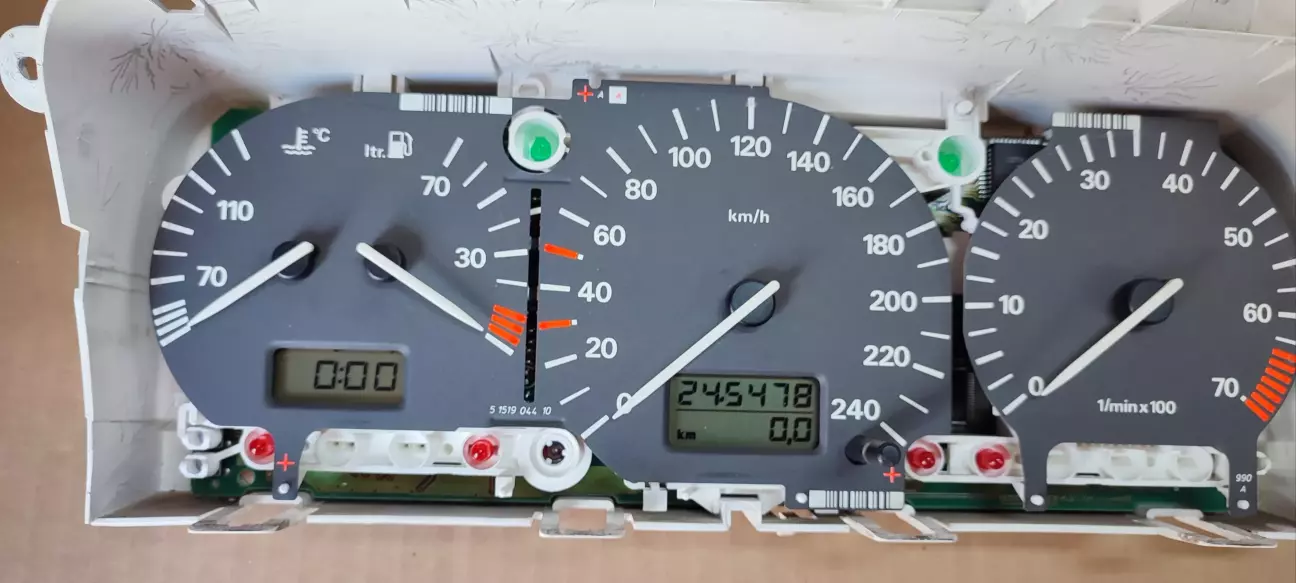

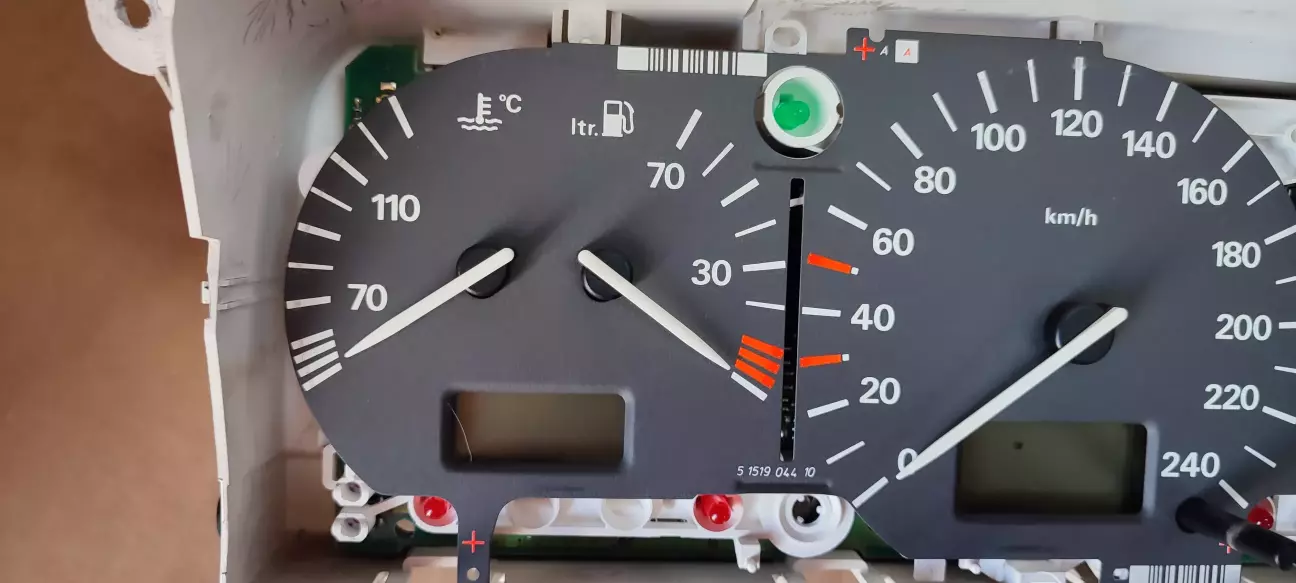

Собираем всё в обратном порядке.Выставляем стрелки и аккуратно отводим от нулевых показаний

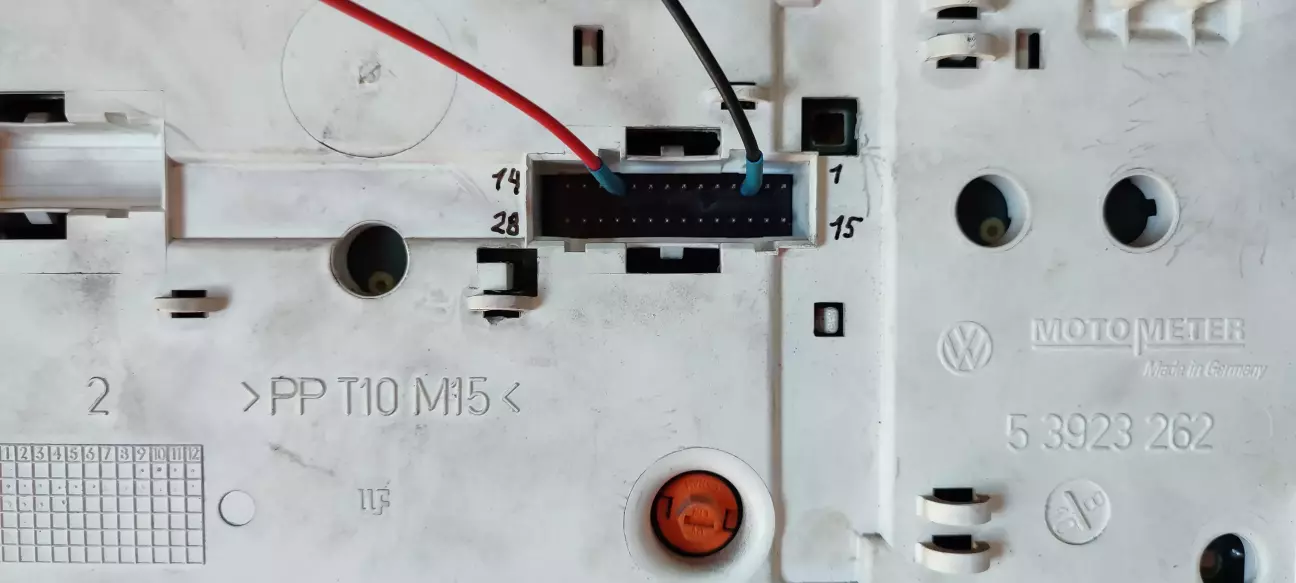

Подаём питание pin3 (-) и pin 11(+) после жужжания моторчиков стрелки становятся в нулевое положение.Если стрелки не совпадают тогда стрелки снимаем и выставляем заново...

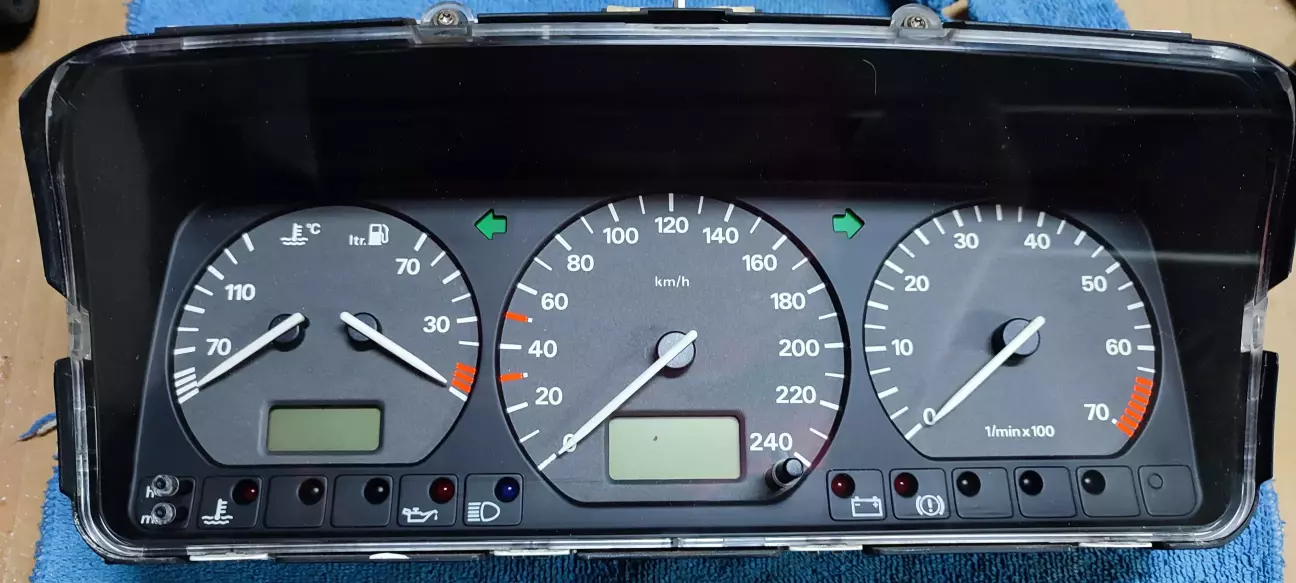

Устанавливаем на авто и проверяем . Всё работает!
