Продовжуємо техно блог. Часто питають в розрізі мультимедіа, що робити, якщо кнопок на кермі немає, керма з кнопками або важко доустановити, або взагалі не існує під вашу модель авто. Всі просять мультимедіа з енкодерами і фізичними кнопками. Як правило, екрани в таких повний шлак, або якщо і не повний, то крадуться дорогоцінні дюйми діагоналі. Про екрани з роздільною здатністю 2к можна взагалі забувати.

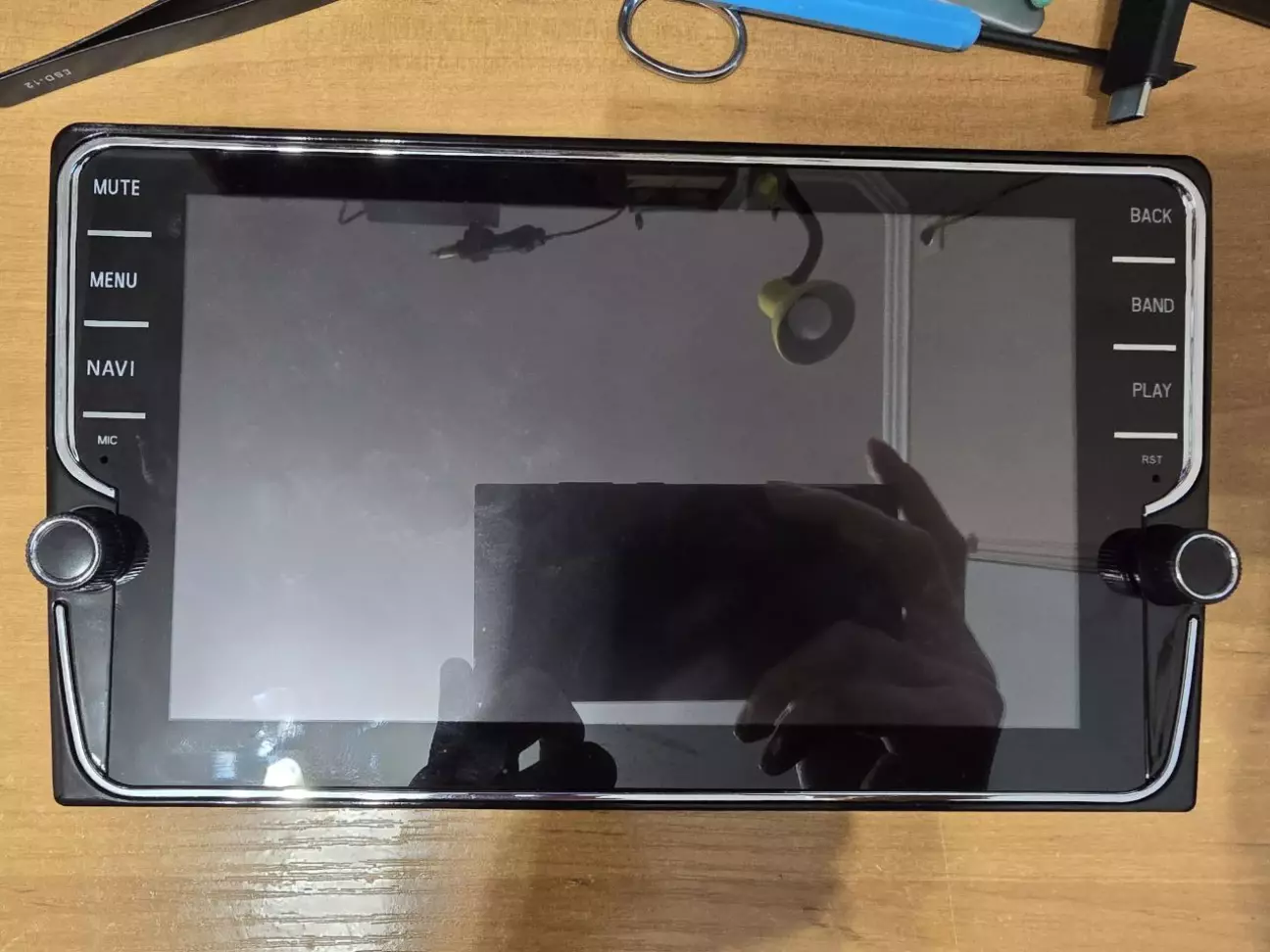

Між іншим, на складі лежить ось такий екран стандартного 9ти дюймового типорозміру (230мм зверху, 220мм знизу і 130мм у висоту) з діагоналлю дисплею в 8 дюймів. Я бачив їх багато, до цього в мене теж є запитання, адже він по суті 40 pin LVDS, котрий через перехідник підключається до 30 pin mipi. Роздільна здатність 1280х720 що є рідкість для 8 дюймів. По якості не поганий, але до QLED 9” 1280x720 не дотягує, хоча коштує стільки ж за рахунок кнопочок і енкодерів.

Але сьогодні ми поговоримо про кнопкозамінювач керма у вигляді стаканчика. Так, це теж підійде не всім, треба щоби підстаканник був там, куди рукою зручно дотягуватися.

На мою думку екран має бути якнайбільшим, щоб підходив під дизайн салону.

Приїхала коробочка. Одразу даю посилання на Ali, а кому треба швидко і вже перевірена, можете постукатися до мене і купити цю за умовно 650 грн з батарейками. Мені вона не потрібна, куплена виключно для цього допису, щоби можна посилатися на нього, коли знову мова піде про фізичні кнопки на екрані.

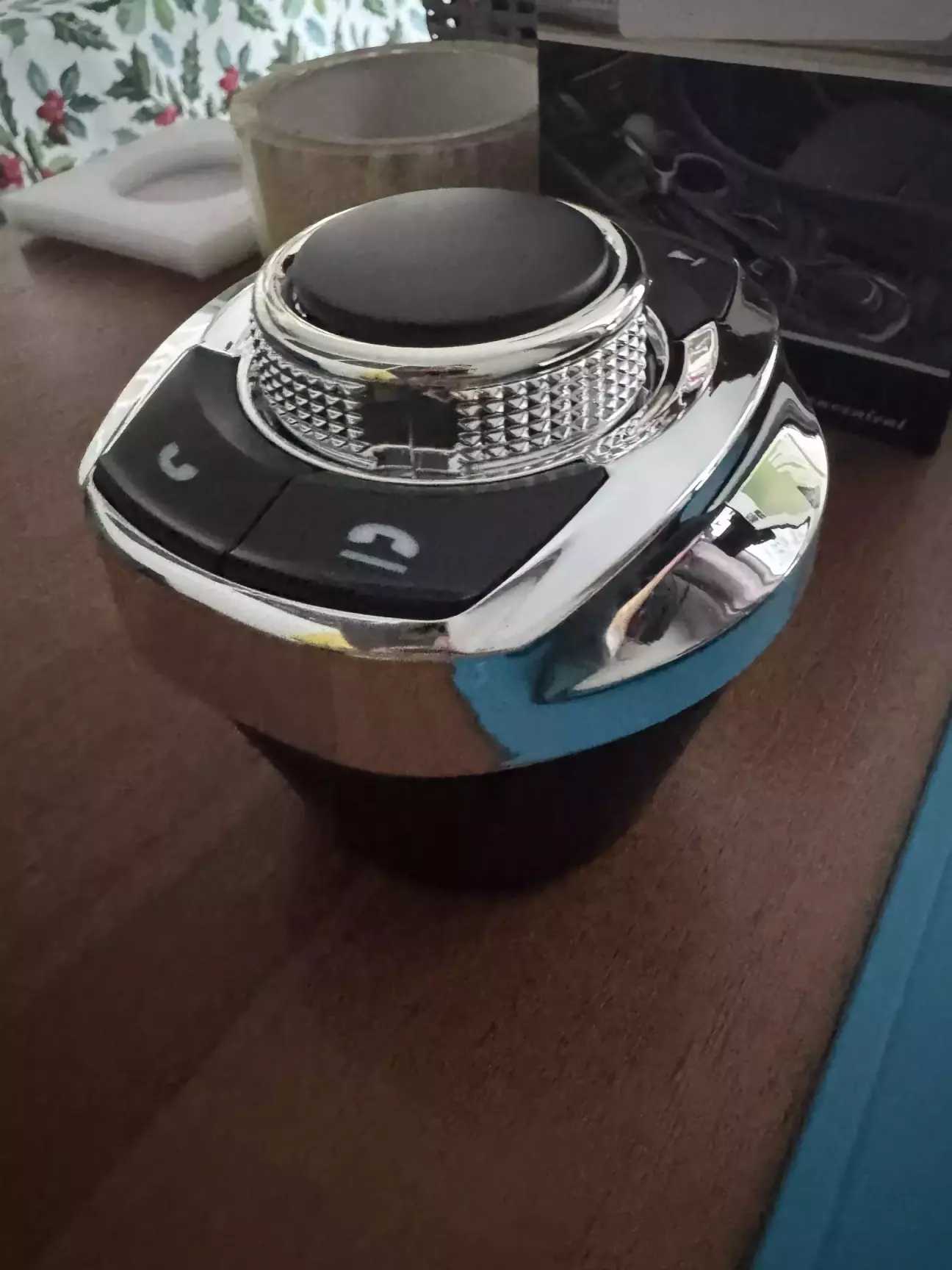

Дістали отакий стаканчик з кришечкою, на котрій великий енкодер і кнопки.

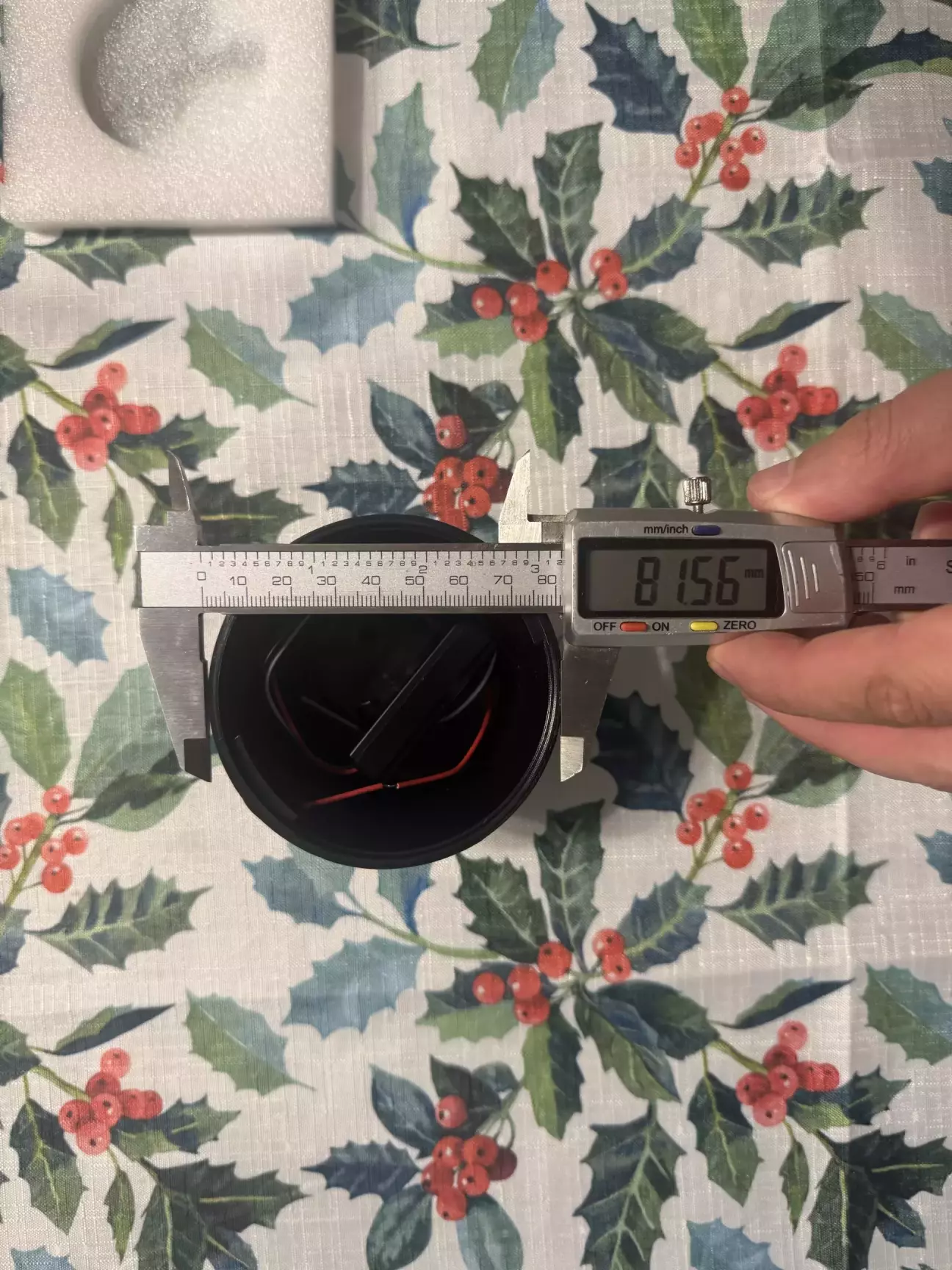

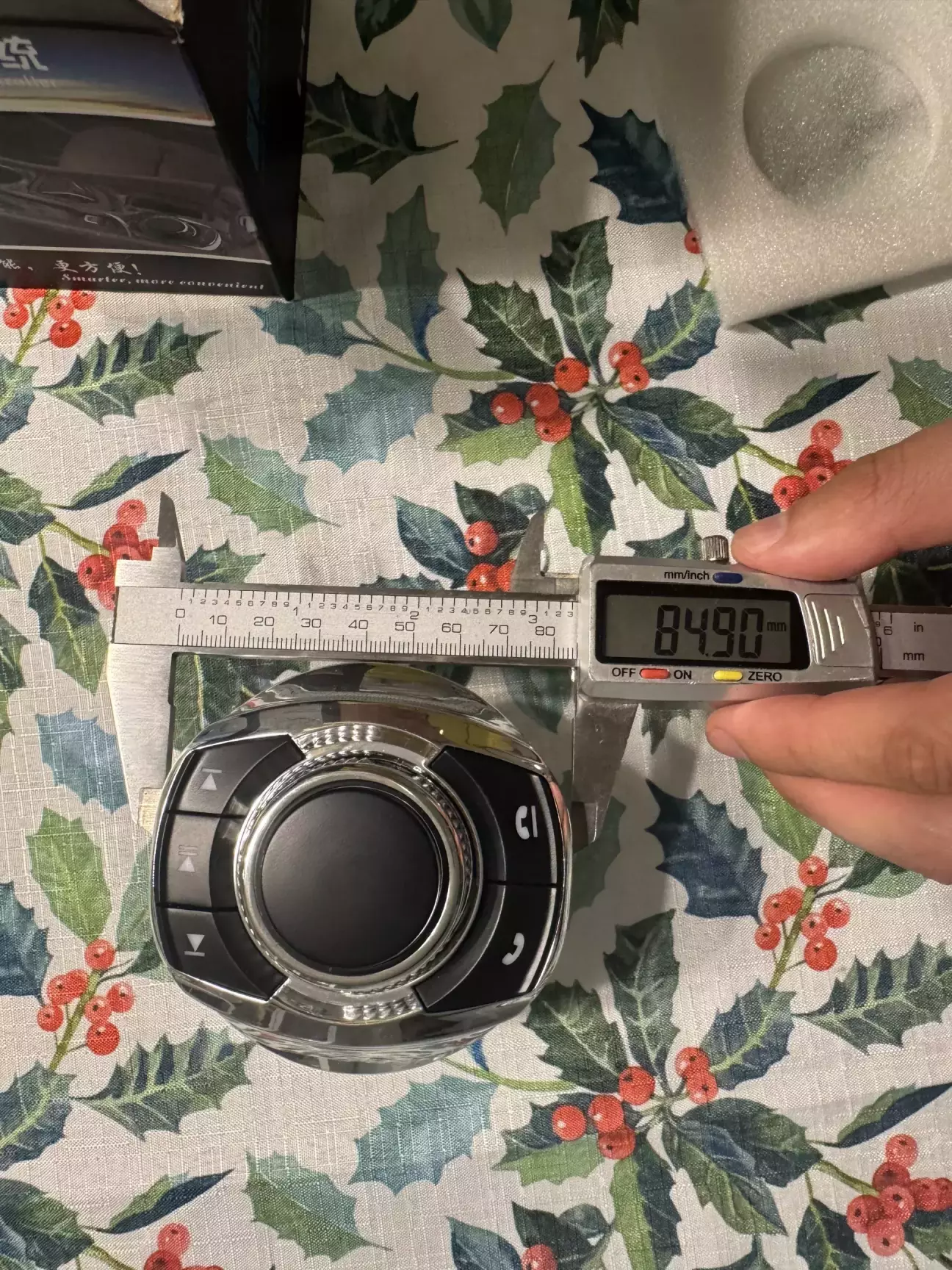

Чашка конусом і зверху діаметр 82мм

Ну або 85 мм по найширшій частині

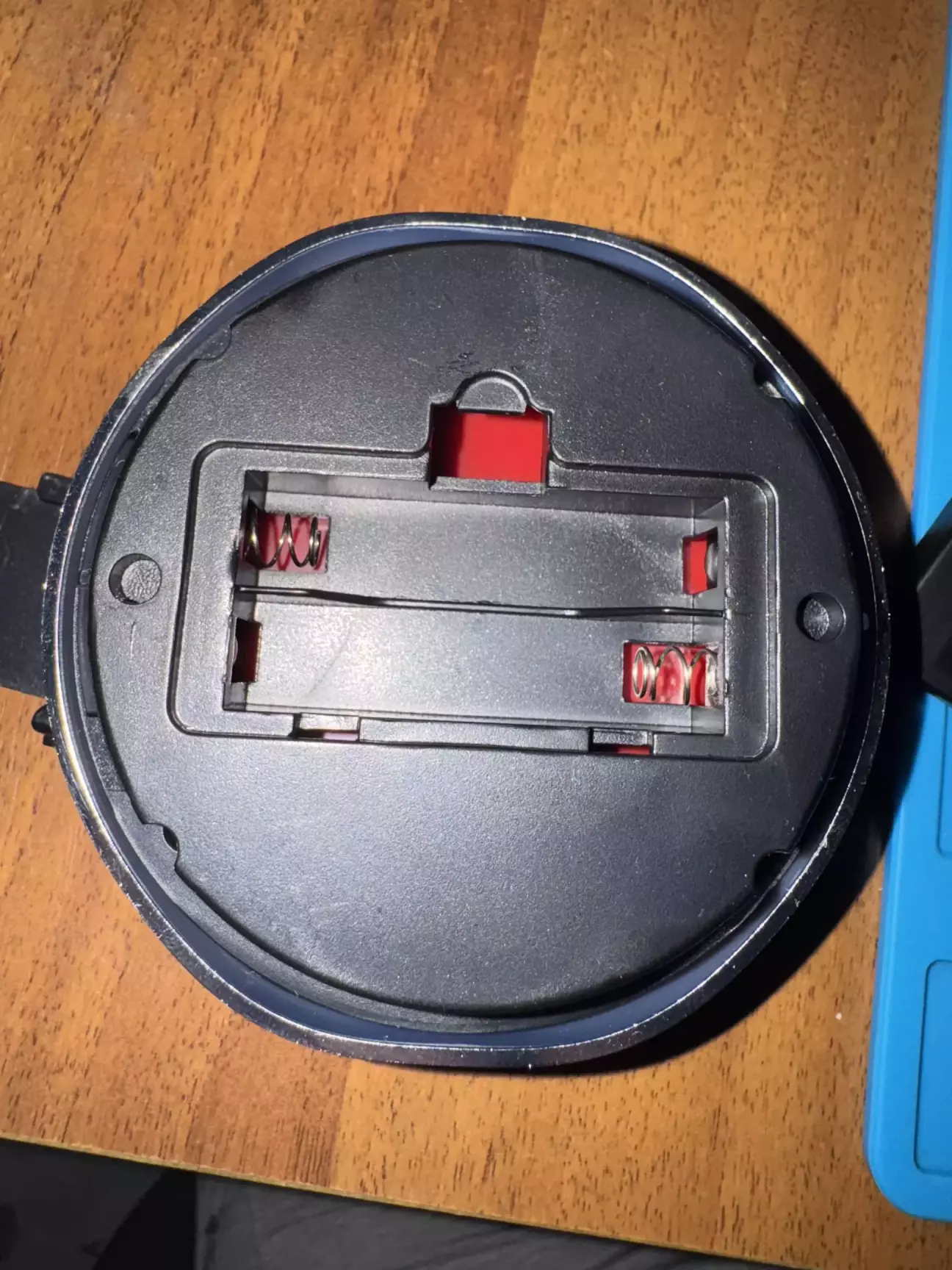

Кришечка потребує 2 батареки типорозміру ААА.

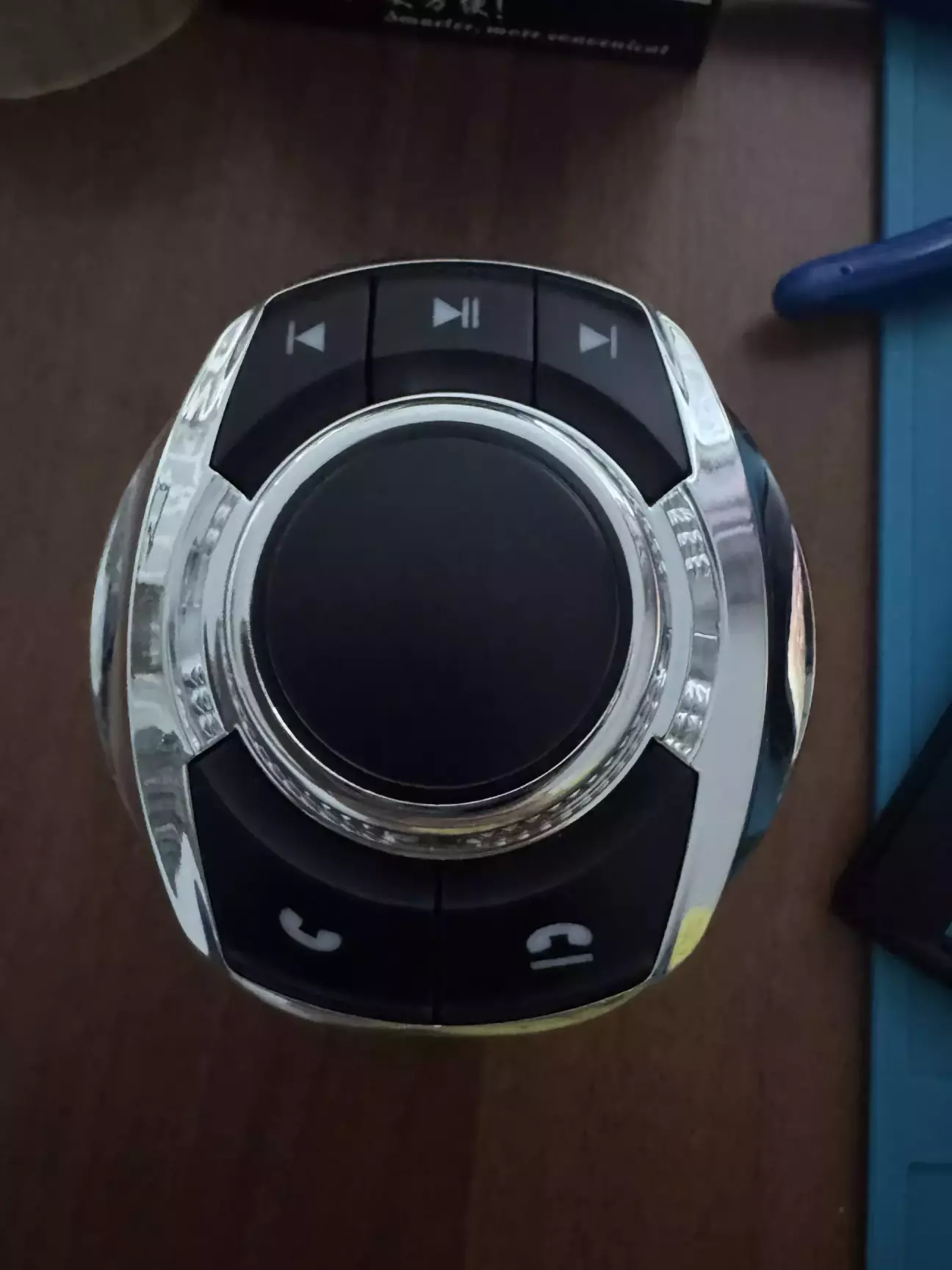

Поки кнопки не натиснуті, вони не підсвічуються

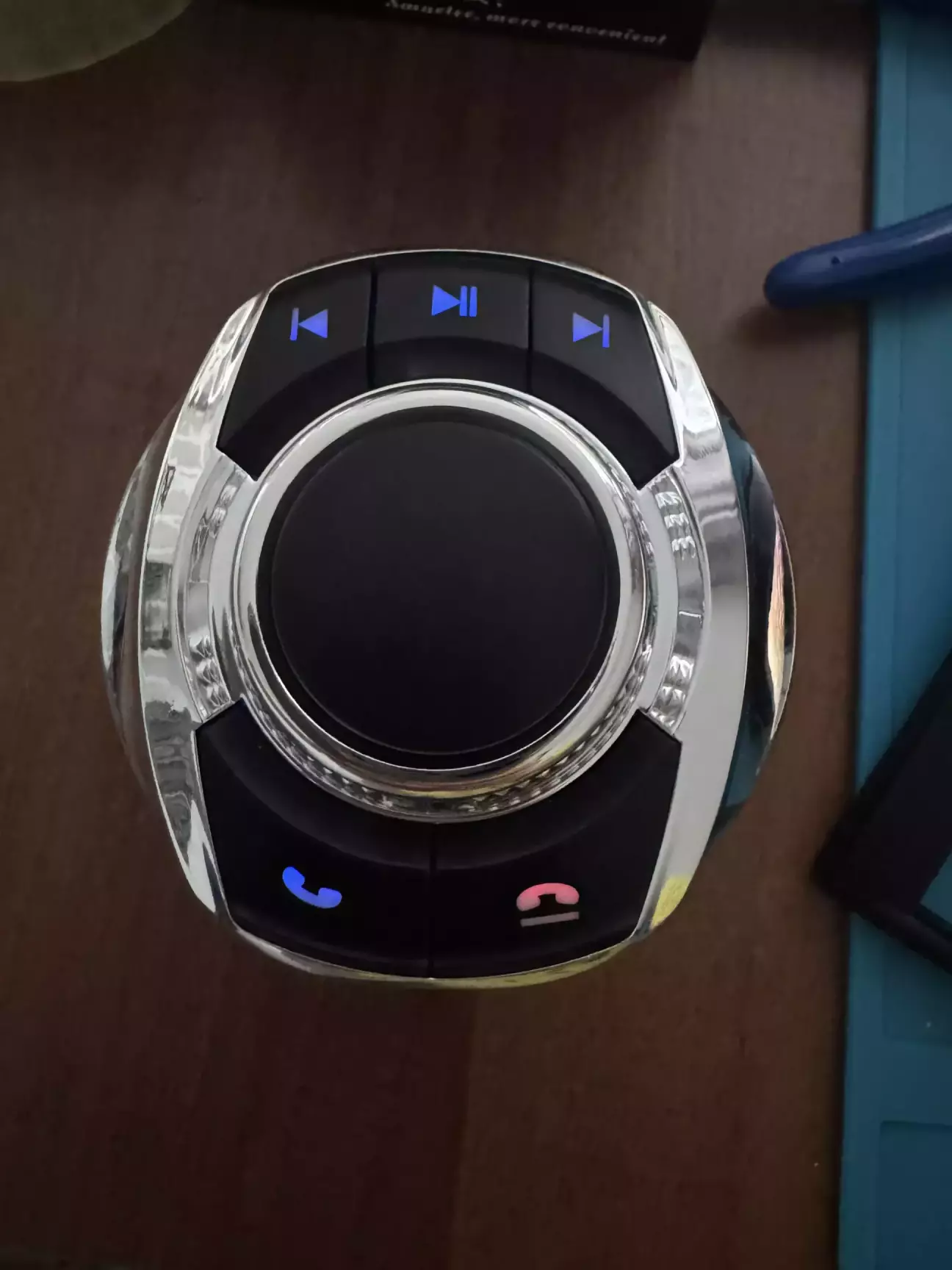

Після того, як натиснути одну чи крутнути енкодера - зʼявляється підсвічування і значки підсвічені секунд 10-15 або поки щось натискається.

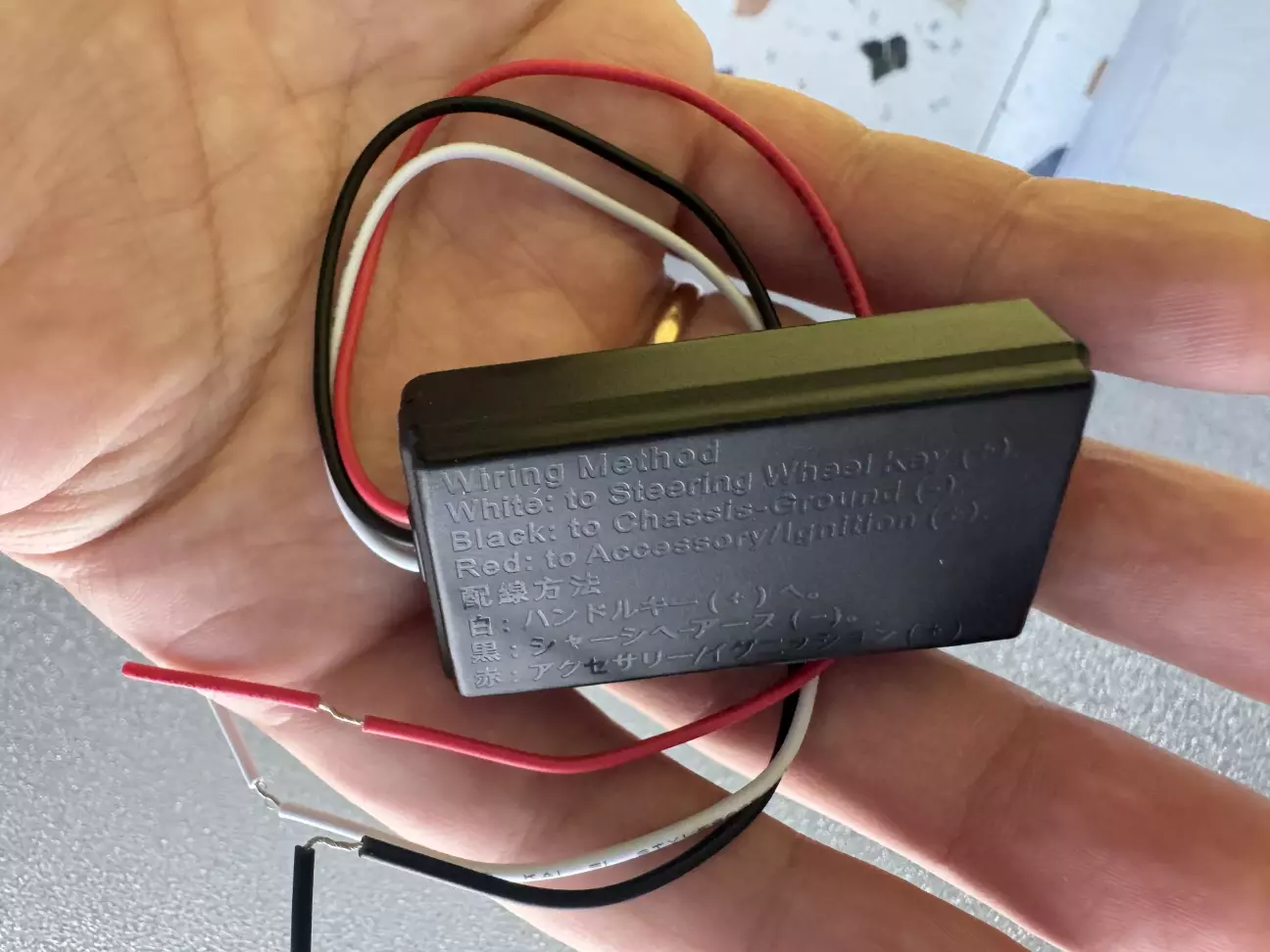

В комплекті блок приймача - 3 дроти, підключаємо до дроту мультимедіа: чорний земля/-, червоний ACC/+12, білий - key1 або key2.

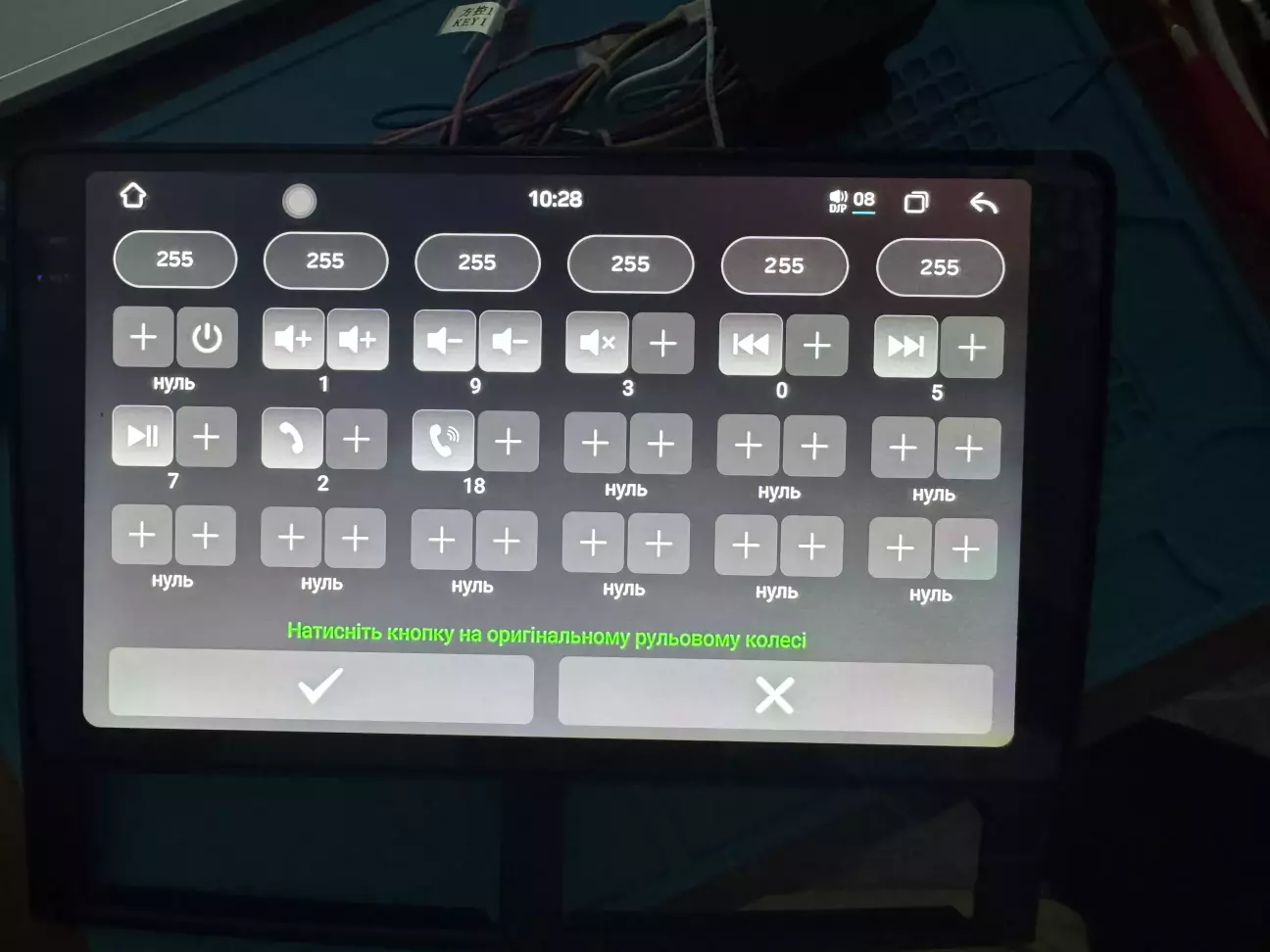

Далі в мультимедіа навчаємо кнопки. Натискаємо і тримаємо, потім задаємо дії. На Teyes CC3  прошивках можна задати дію на коротке натискання і на утримання. На стандартних FYT 7862 - тільки на короткі натискання, але є патч щоби зробити як в Teyes. FYT 7870 має налаштування і на короткі і на утримання з коробки. З нюансів - енкодер треба крутити в одну сторону постійно, поки навчаєш, так само і в зворотньому напрямку. Topway та сама історія - TS10/18 одна дія, TS20 - дві.

Закінчивши навчання все починає працювати згідно налаштувань. Кнопки відпрацьовують чітко, енкодер, як на мене дуже плавний, можна було б більш різким зробити, але не погано в цілому.

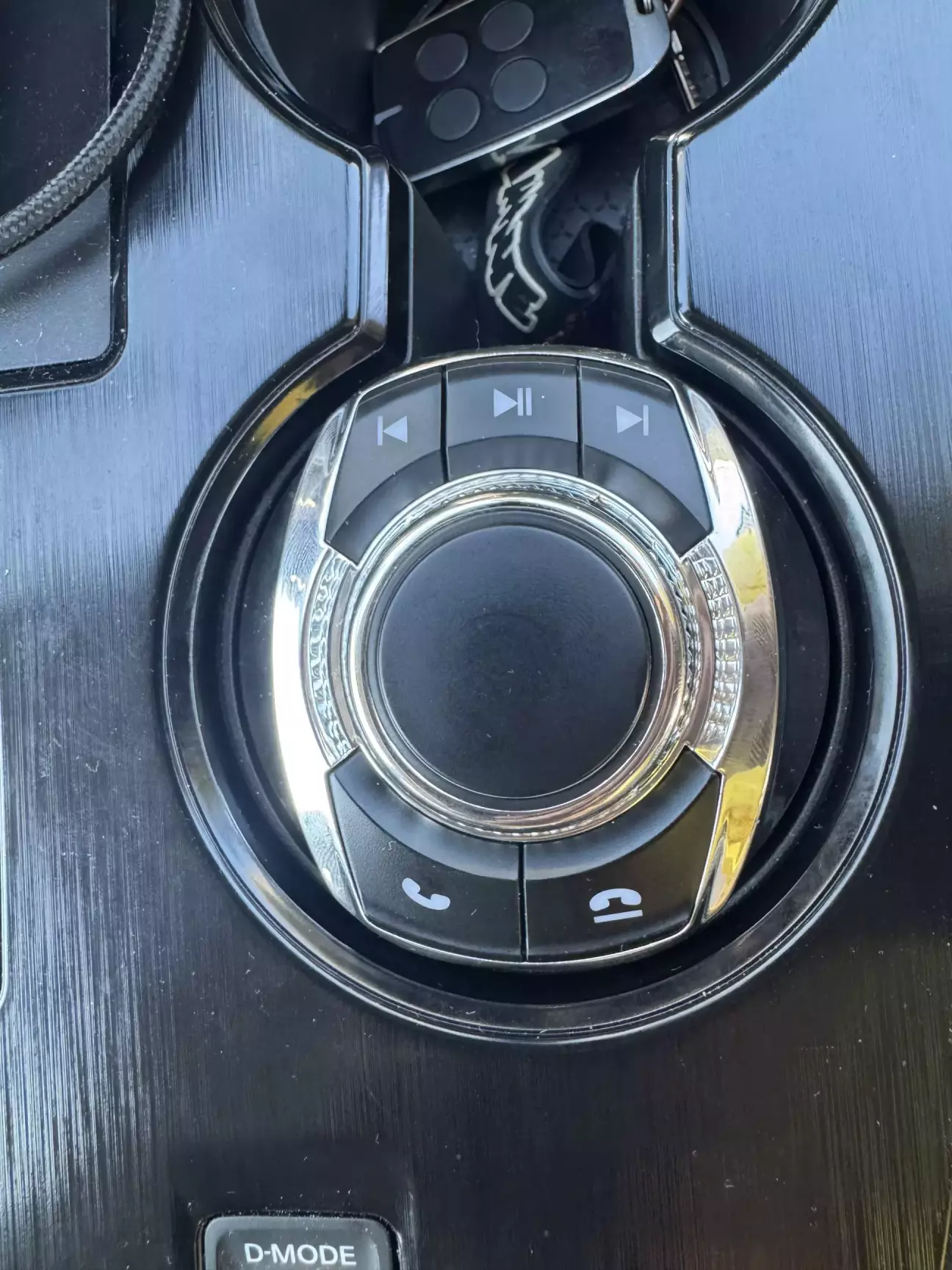

В моє авто стає так собі - провалюється глибокувато, треба чашку побільше. Підкинув під низ барахла, щоби було пристойніше.

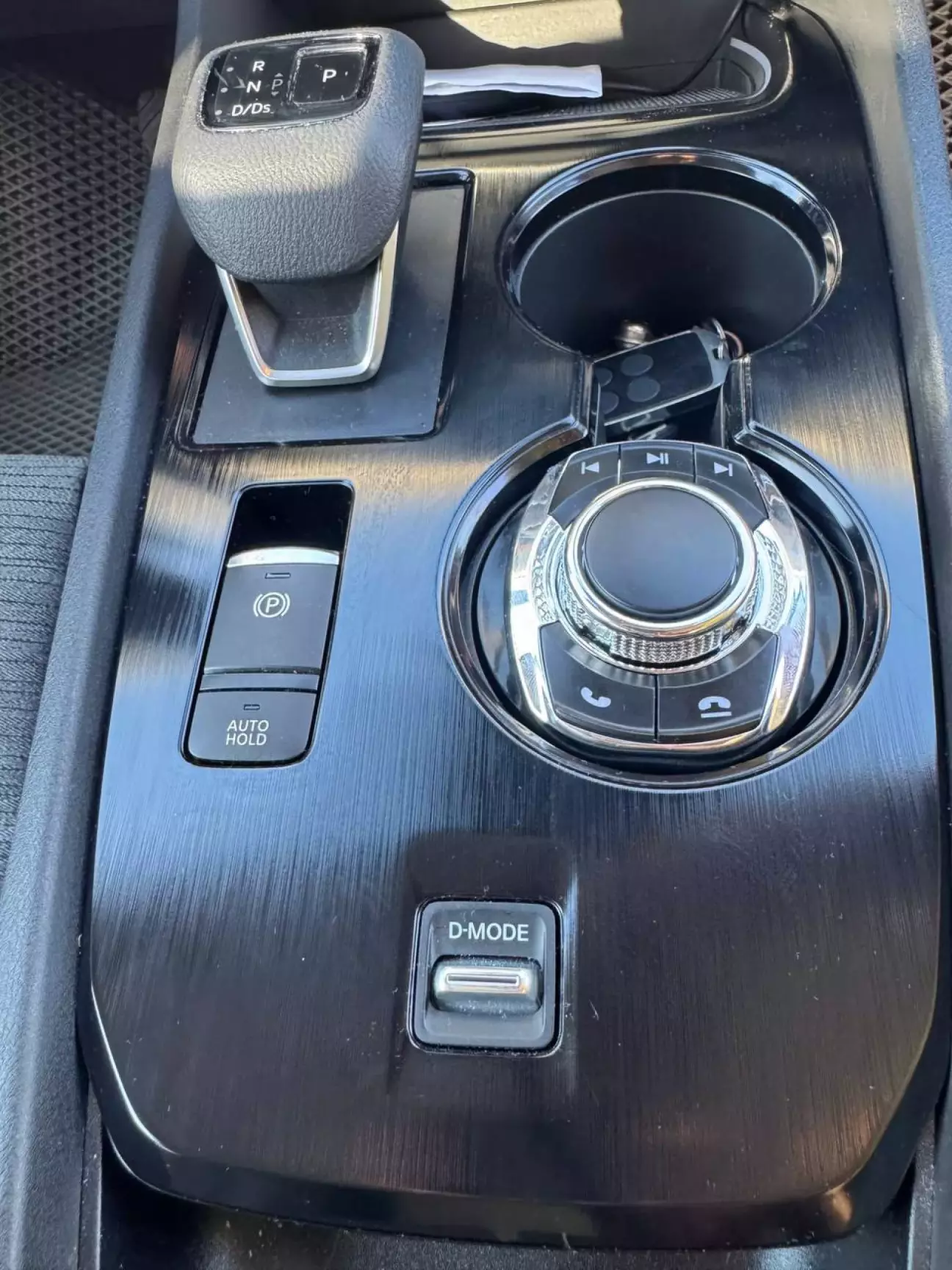

Хто не знає, наче там і було.

Ще раз скажу, мені це не потрібно зараз і не буде потрібно потім (коли заміню нарешті собі мультимедіа), бо є кнопки на кермі. Але як альтернатива кнопкам керма заміна досить непогана.

Маючи 3D принтер, чашку можна надрукувати під будь-який підстаканник, якщо раптом комплектна занизька, чи зависока. Також, верхню частину можна адаптувати і врізати в консоль там, де буде зручно.

Ось такий вийшов сьогодні огляд. Питання і коментарі вітаються.

UPD: в коментарях Євген нагадав про своє давнє відео з таким девайсом, тому кому лінь читати, можна подивитися:
