RCD310 проста установка Bluetooth 5.0

RCD310, Transporter T5, 2010р.

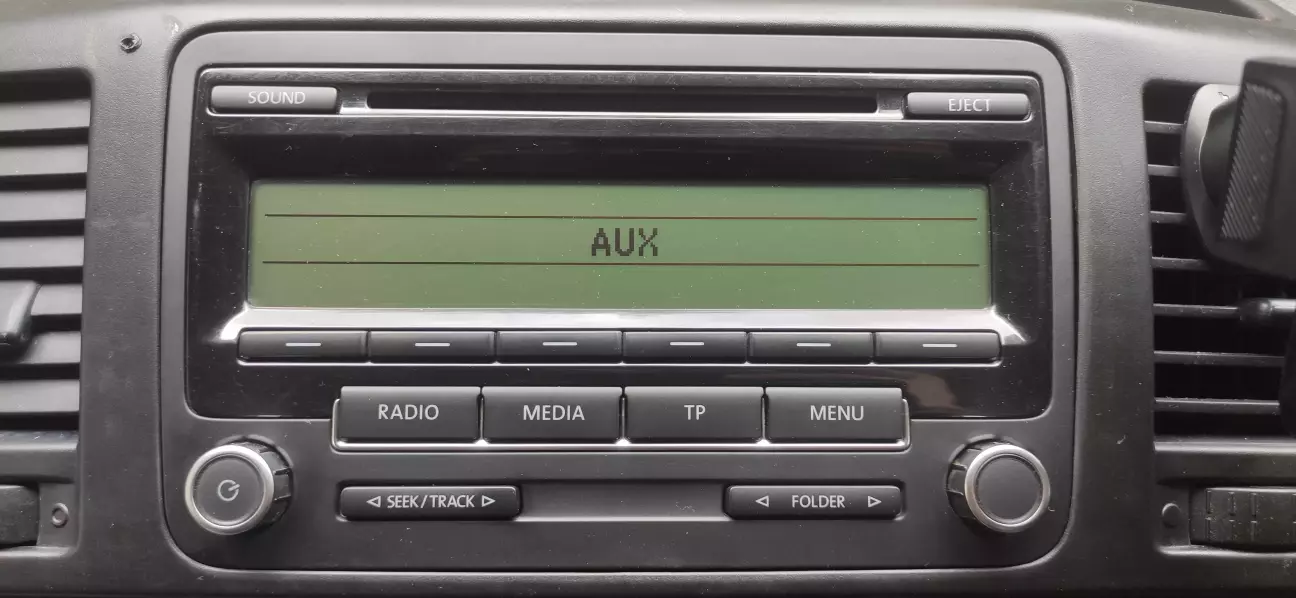

В магнітолі є AUX, а значить можна підключити і блютуз.

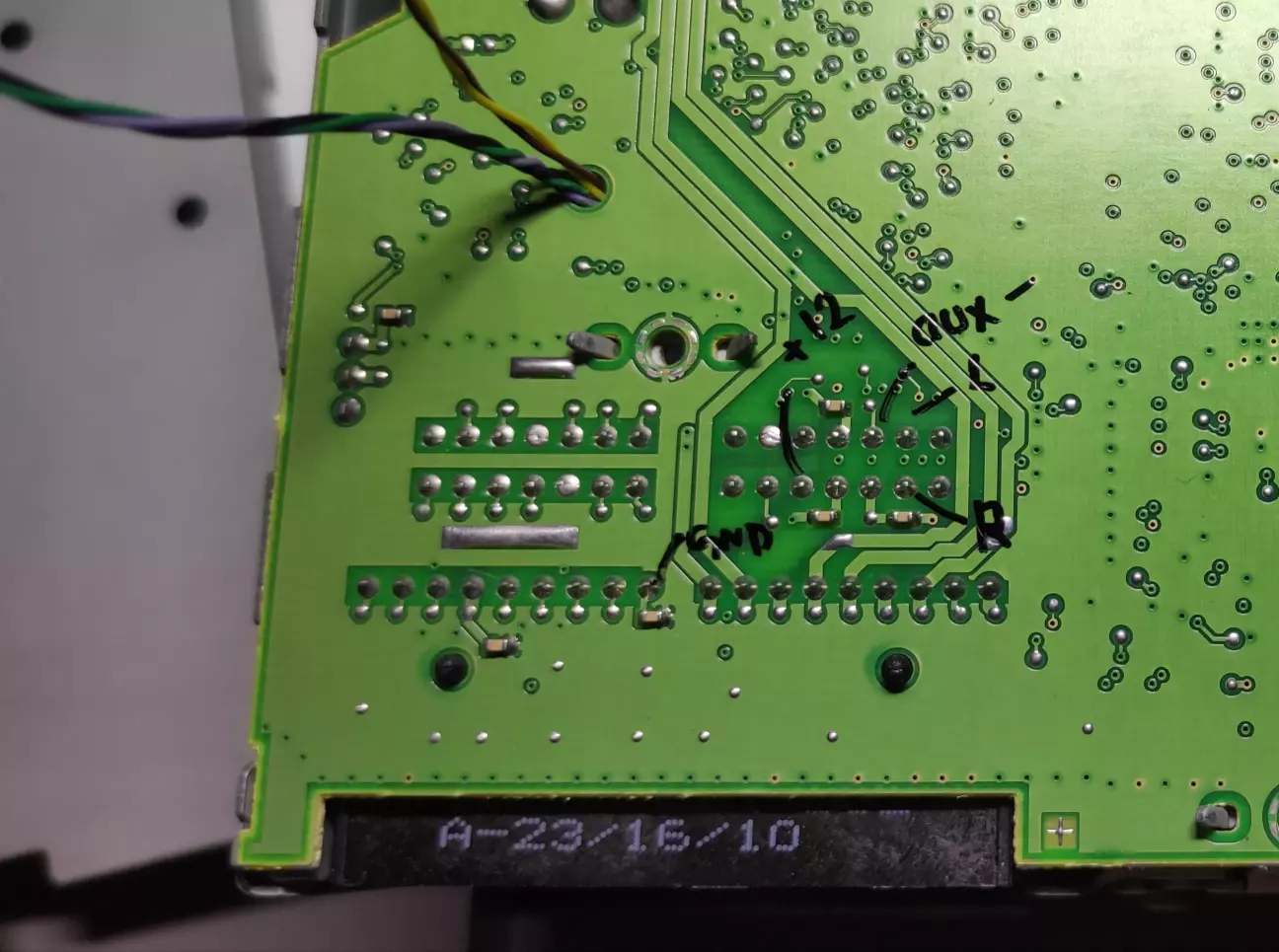

Розпіновка виводів на кришці магнітоли.

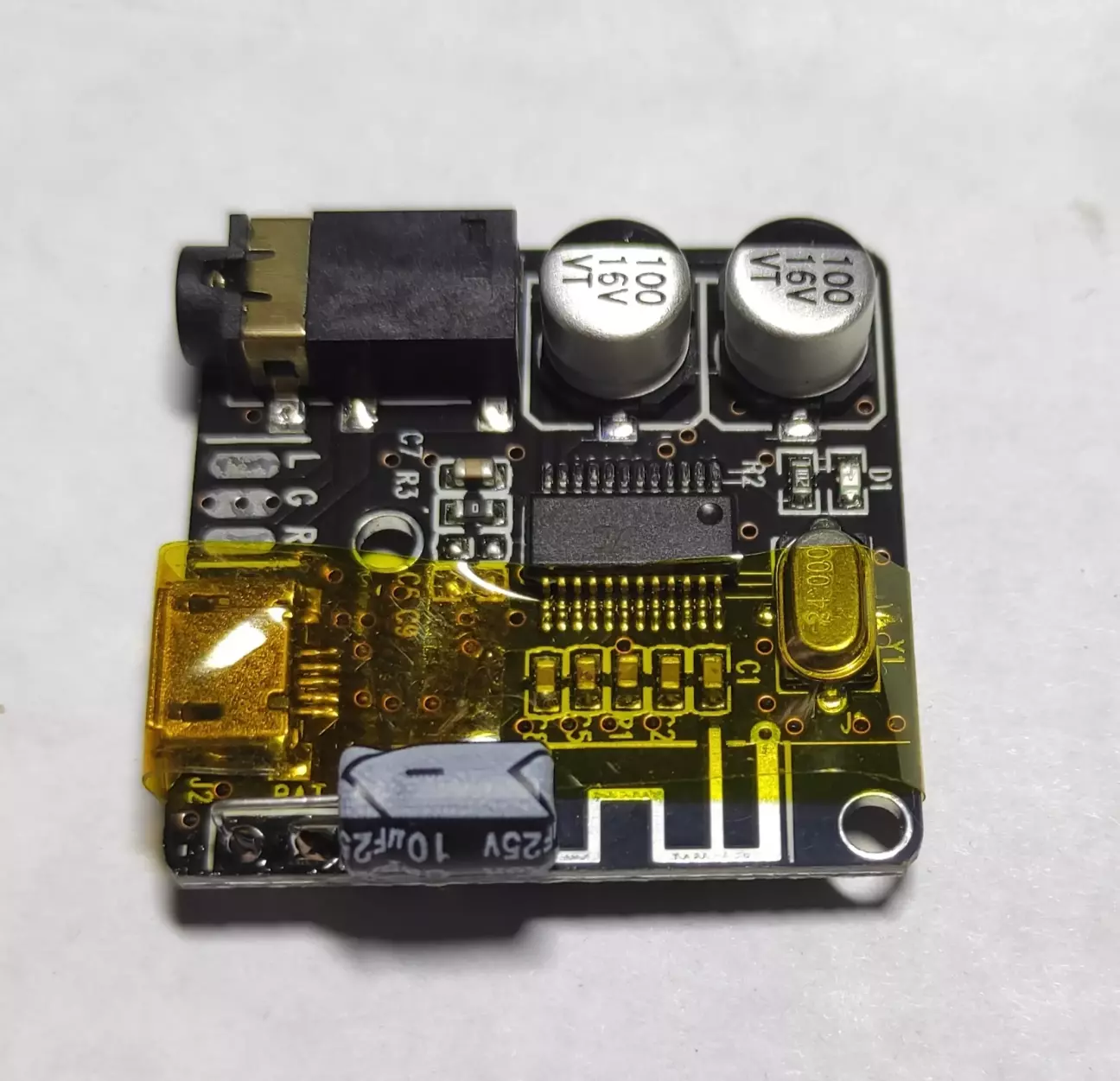

Знімаємо верхню та нижню кришки (torx T8), CD привід та готуємо плату блутуз для встановлення.

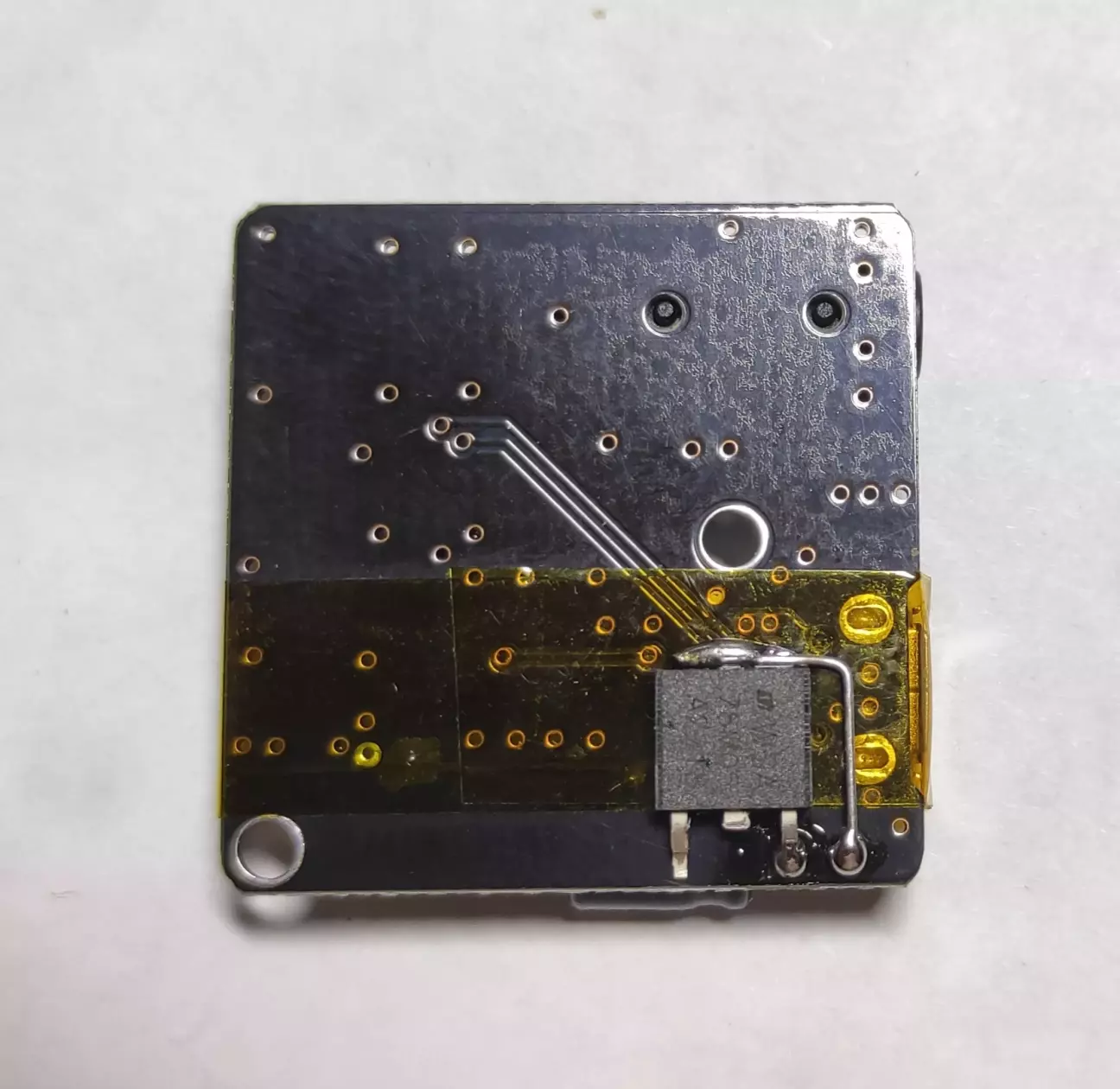

Оскільки підключення живлення буде від контакту "CDX gesch+", а там +12В при включеній магнітолі, то на плату блютуз встановлена крена на 5В та конденсатор.

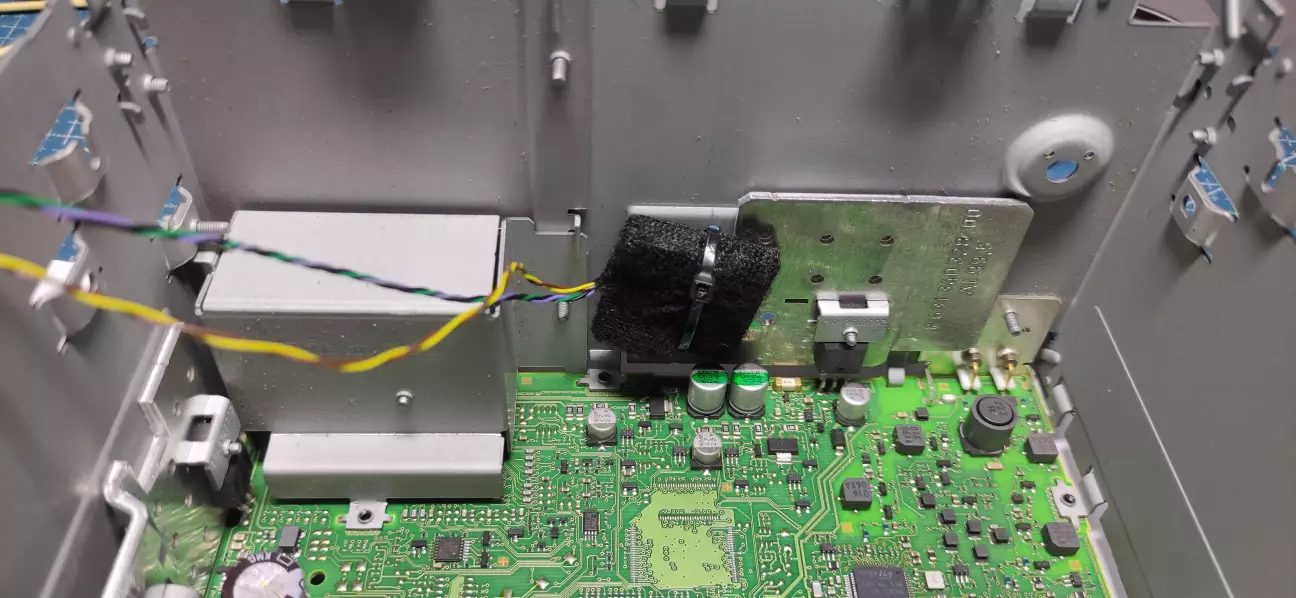

Плата ізолюється та пластиковою стяжкою кріпиться до корпусу.

Проводи виводяться через отвір в платі на зворотню сторону.

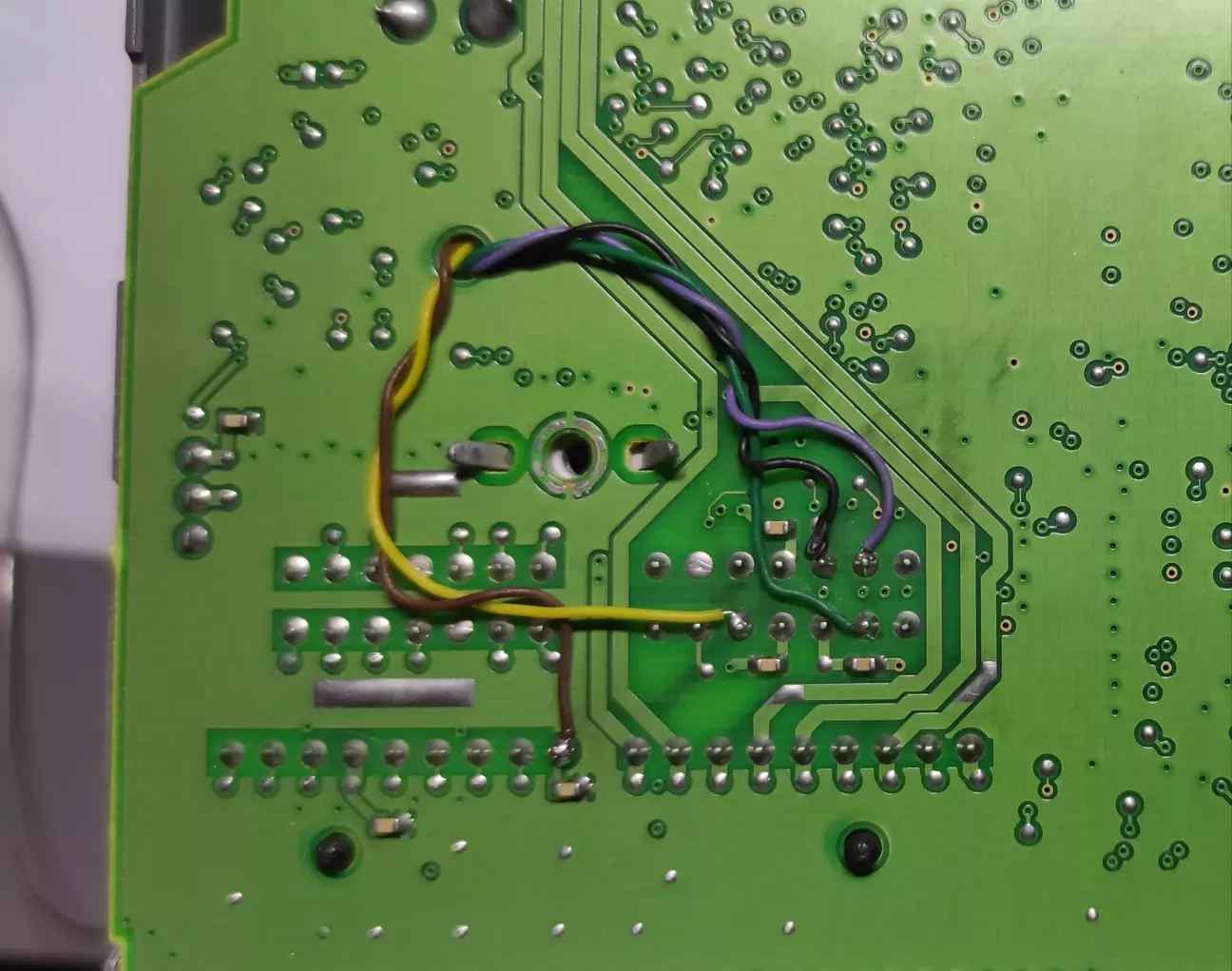

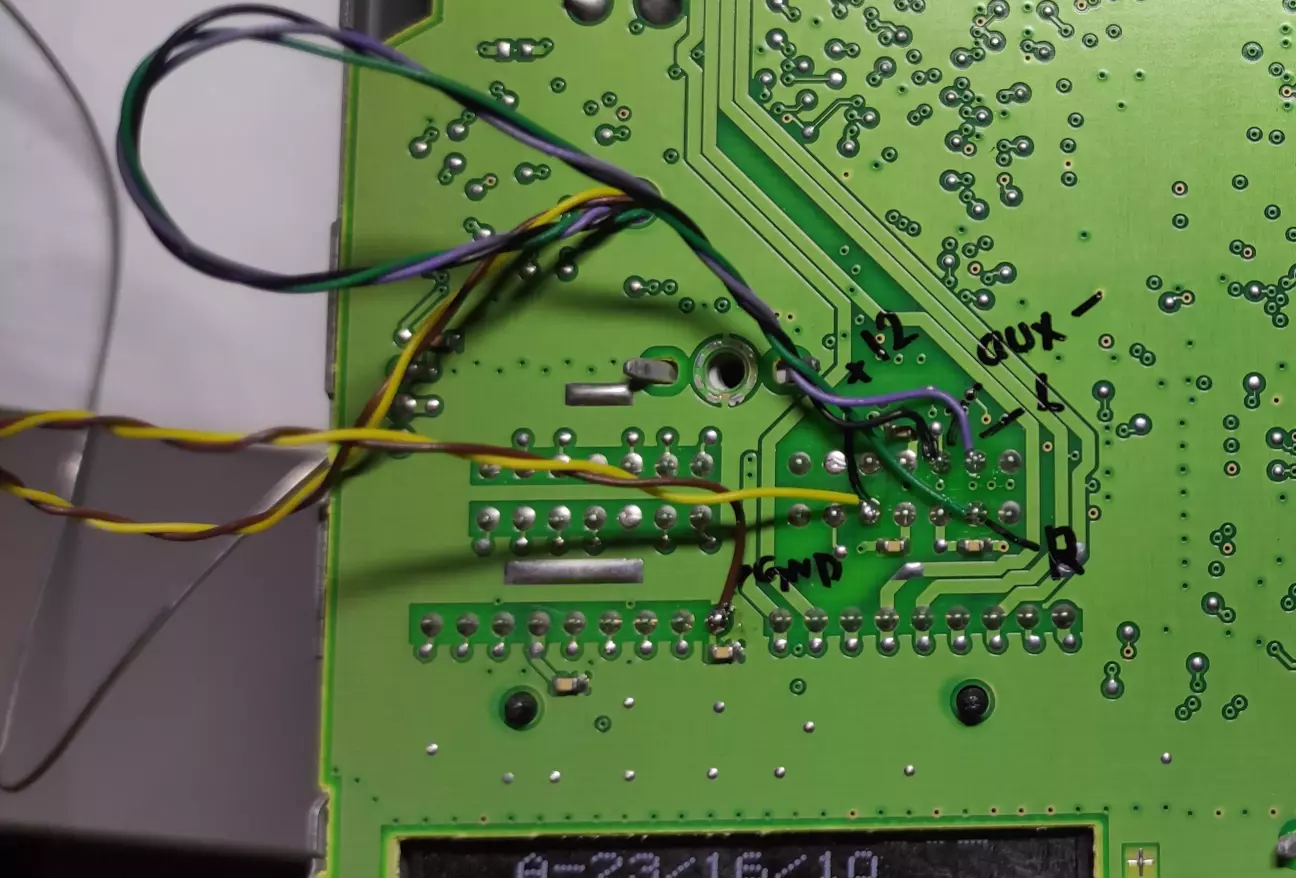

Там прозвонкою знаходимо потрібні піни і припаюємо проводи.

Плату після себе чистимо.

Прийом сигналу блютуз гарний, металевий корпус магнітоли не сильно заважає.

Якість звуку на порядок краще чим у дорогого фм модулятора.

По часу установка зайняла 10-15хв. А з цією інструкцією буде 5хв.
