Сидіння від w211 на mk2 cuppe 1ч

Опубліковано: 12 червня 22:20

Я їжджу на Volkswagen Jetta II
Хмельницький, Україна

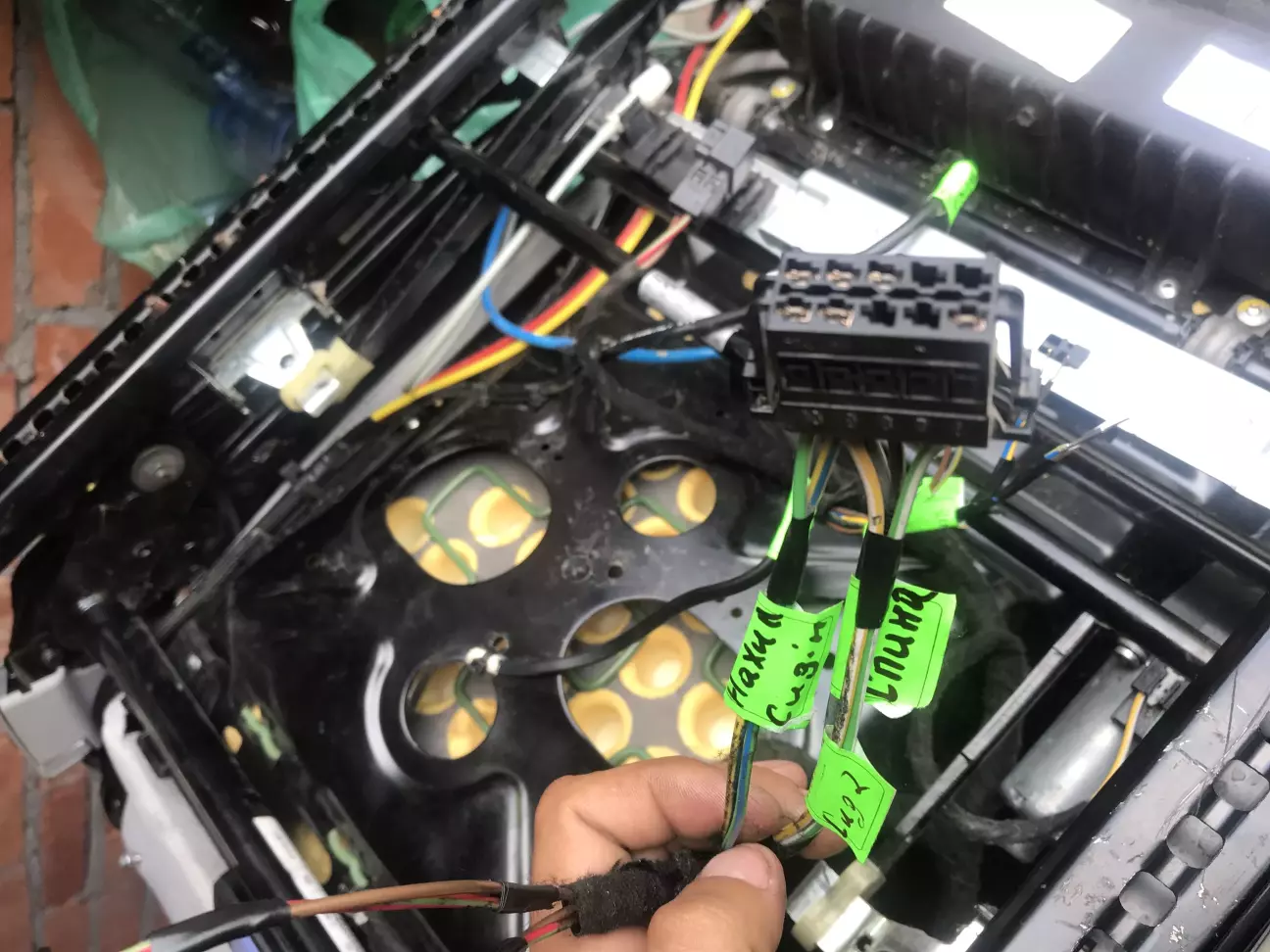

Ось цей квадратний з червоними двома проводами та сірими двома це є живлення яке потрапляє у блок керування тобто клавішами і подається на сами моторчики залежно що ви регулюєте . Та широкий такий розєм це самі провода до моторчиків

Сталося так що маю сидіння від 211 тому прийшла така думка поставити їх на джету не цю що на фото . Маю другу ще в купешному варіанті . От і працюю над цим.

спочатку багато шукав інфи як підключити , багато радили по різних схемах. Найбільше це схема склопідйомників.
я вирішив зробити по іншому якшо не вдасться тоді по схемі із вище сказаних.

короче . В сидіннях проводка є, я її вийняв та розібрався що куди. Знайшов проводи які йдуть до моторчиків їх буде 6 шт на широкому роз’ємі під кнопками керування сидінням. Там рядом є і малий розєм де йдуть два червоних і два коричневих провода.
одже на фото буду показувати та розписувати . В мене працює без пробем. На авто ще не ставив

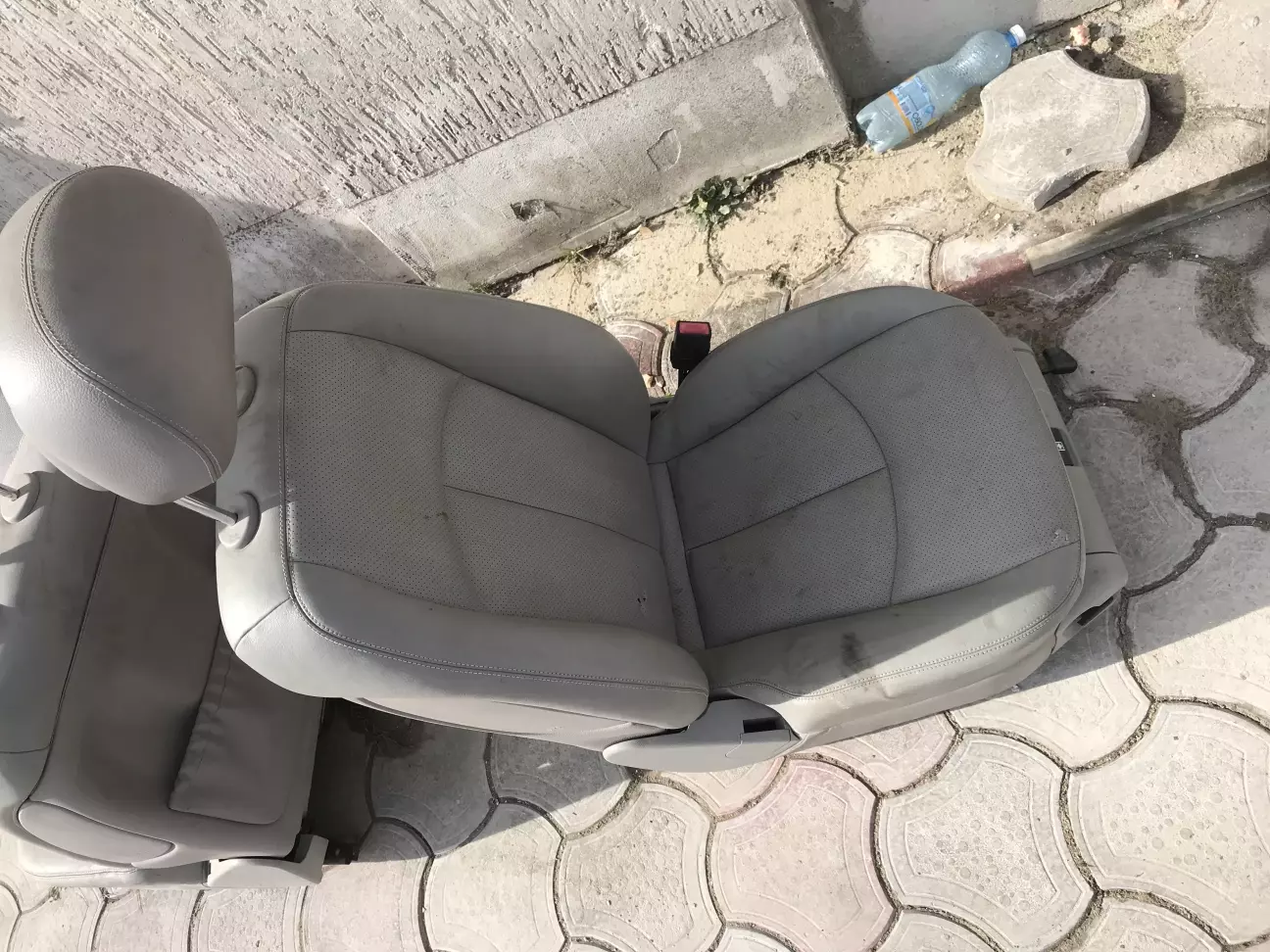

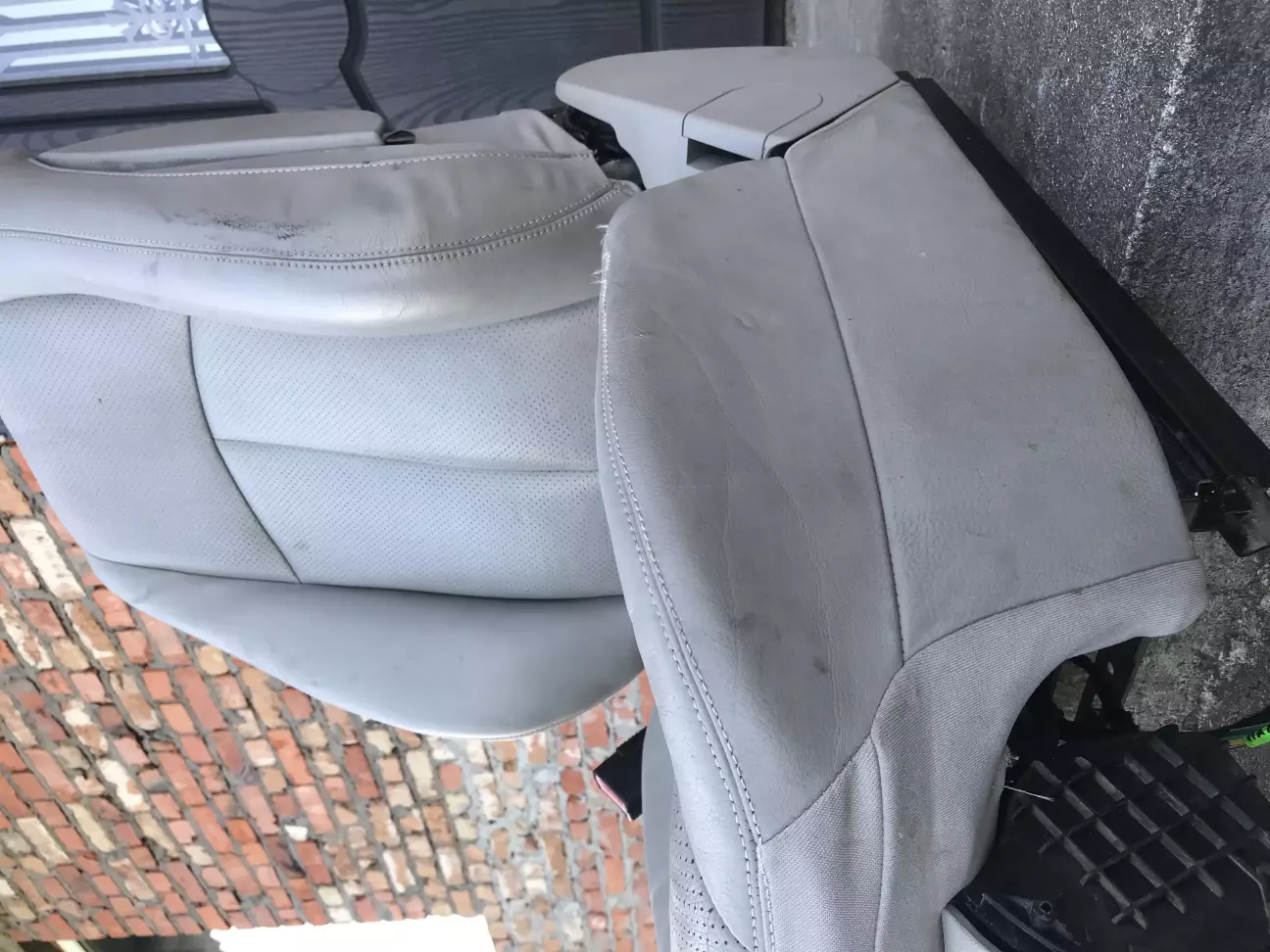

Ось такі сидіння . Трошки зашморгані але олектрика вся працює .

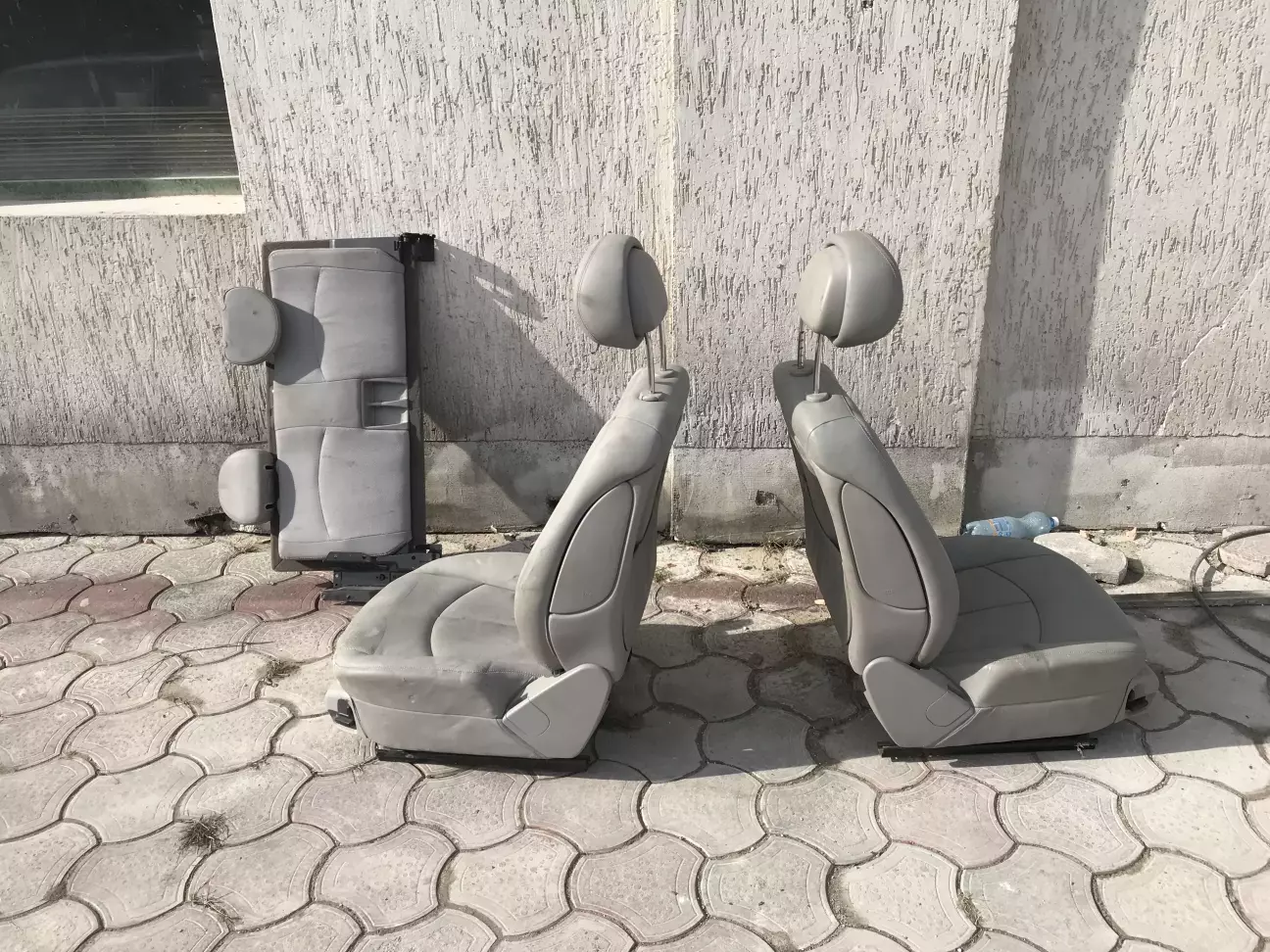

Дві передніх

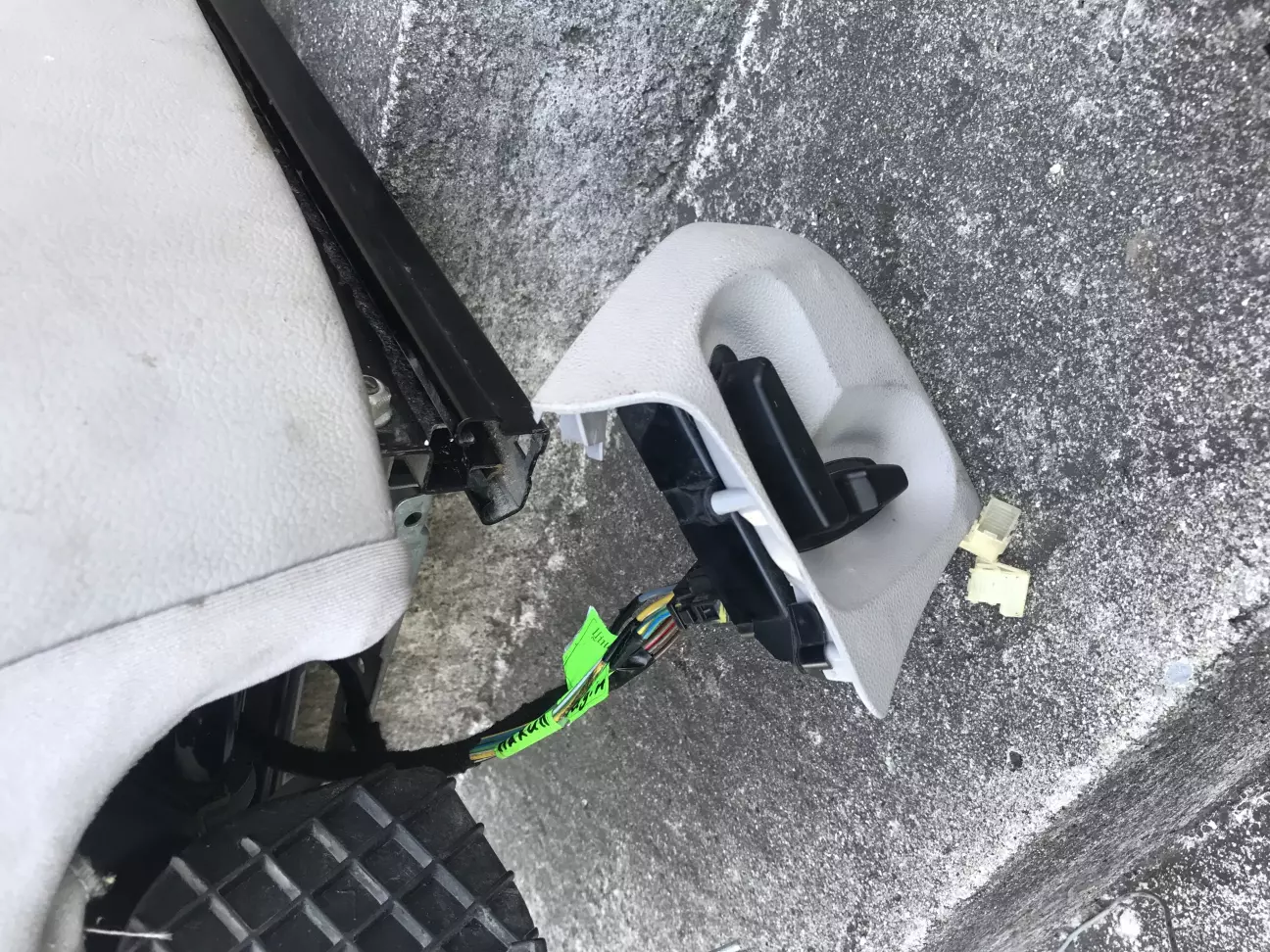

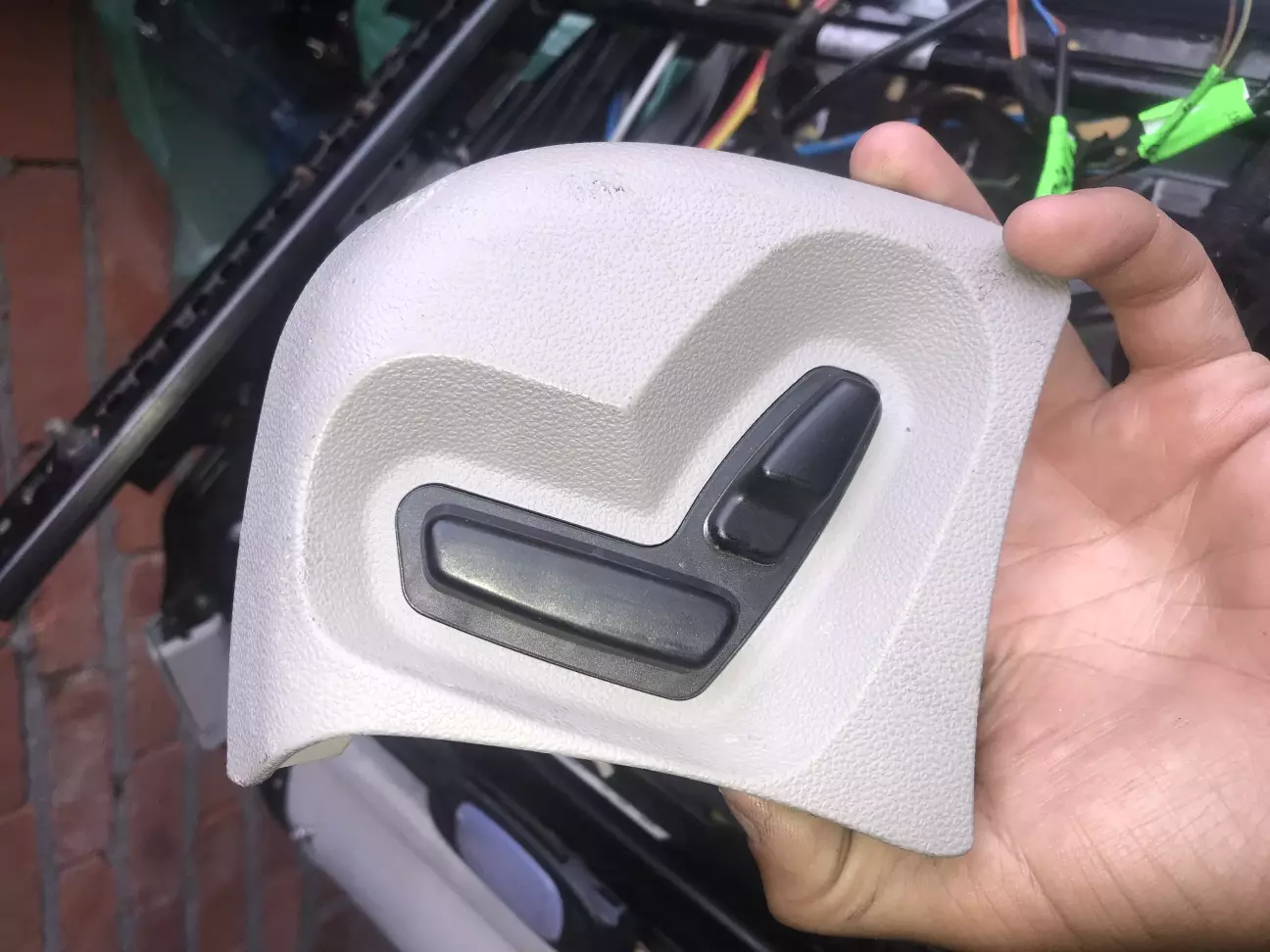

Клавіші керуванням сидінням . Точно так як кнопки склопідйомників працюють

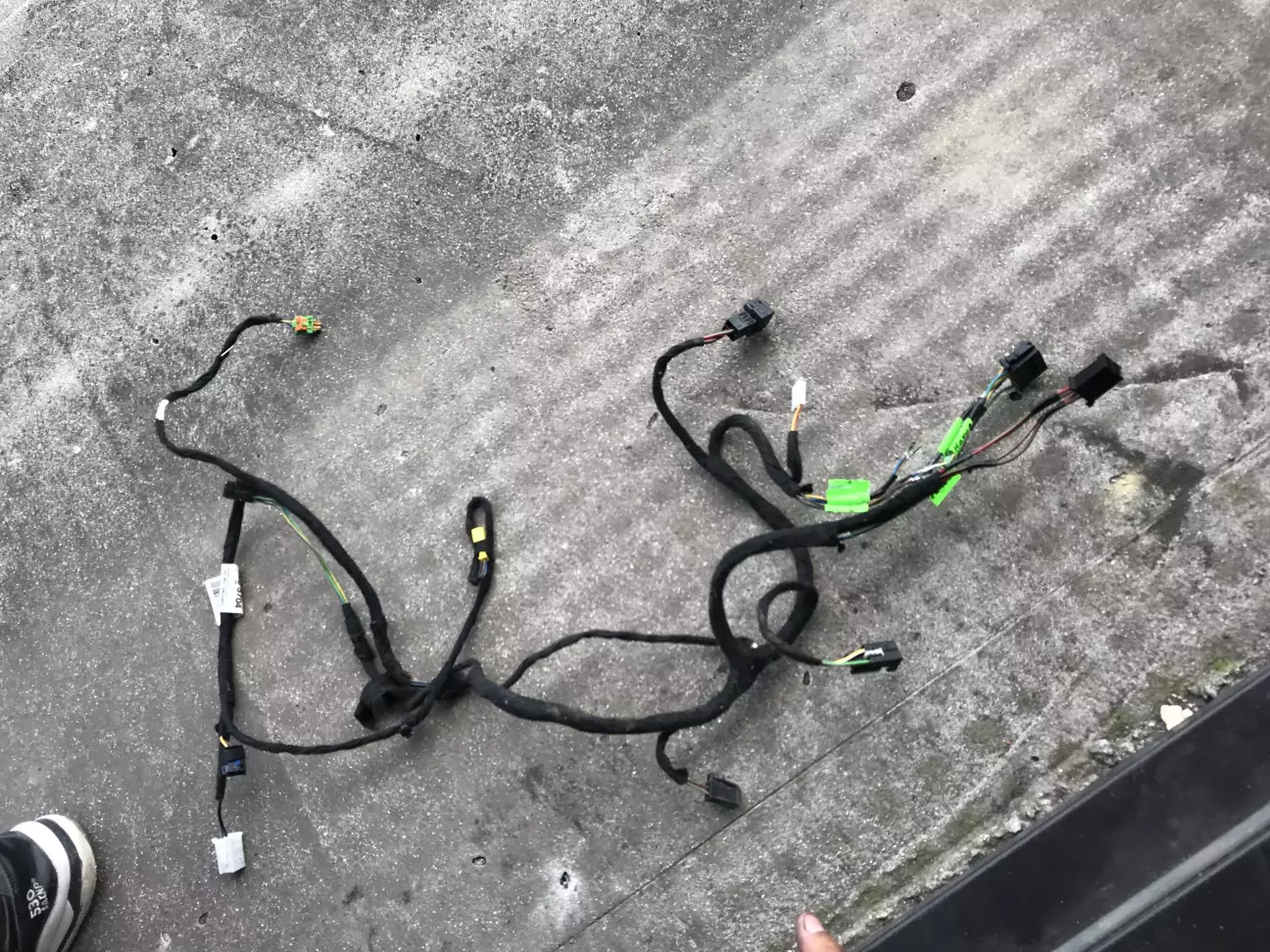

Вийняв проводку одного із сидінь та перебрав її трохи вийшло ще зайвої . Я взяв основу це до трох моторчиків та два на підігрів і на підсвітку під ноги ззаду

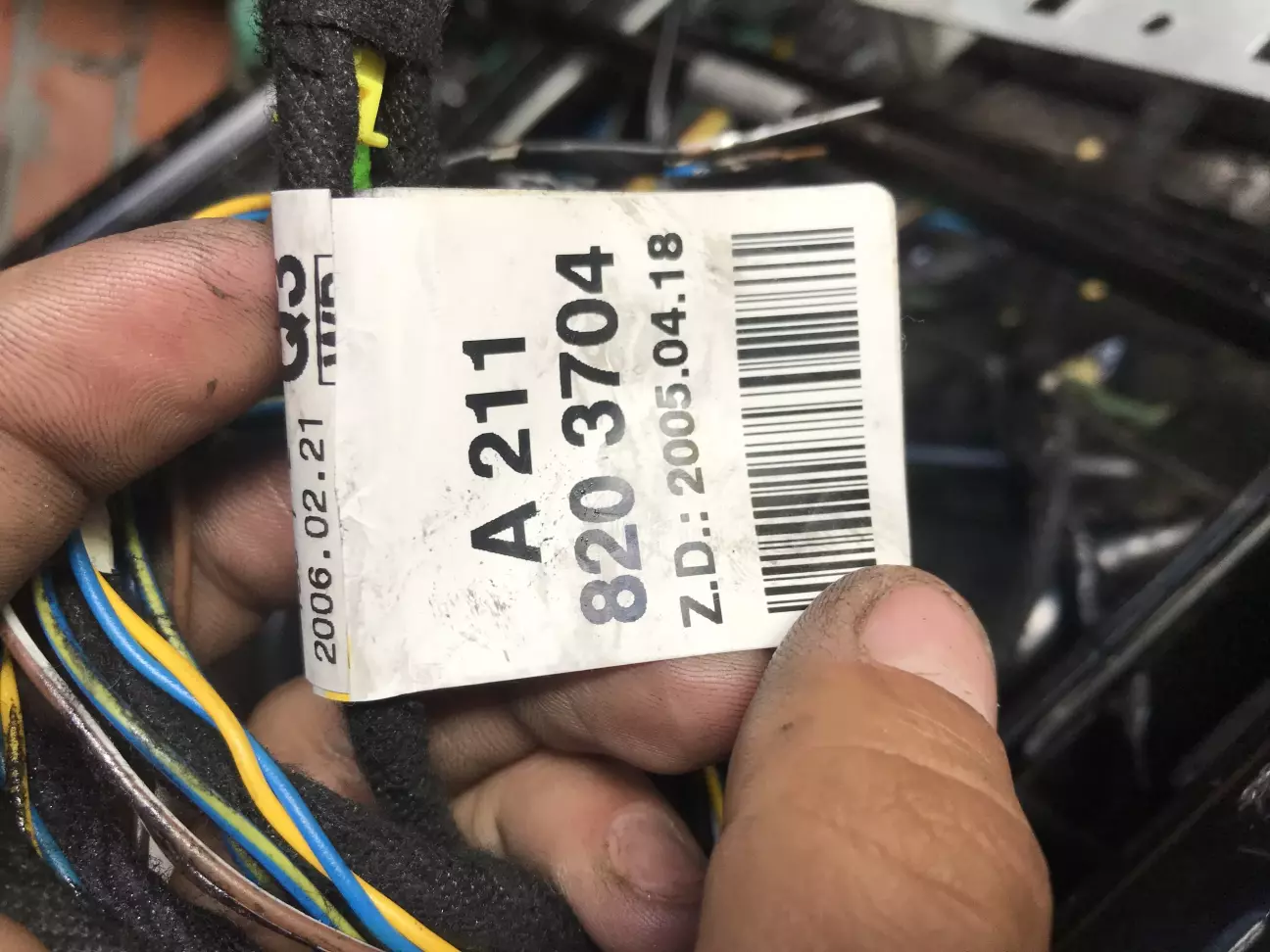

211/2006 року

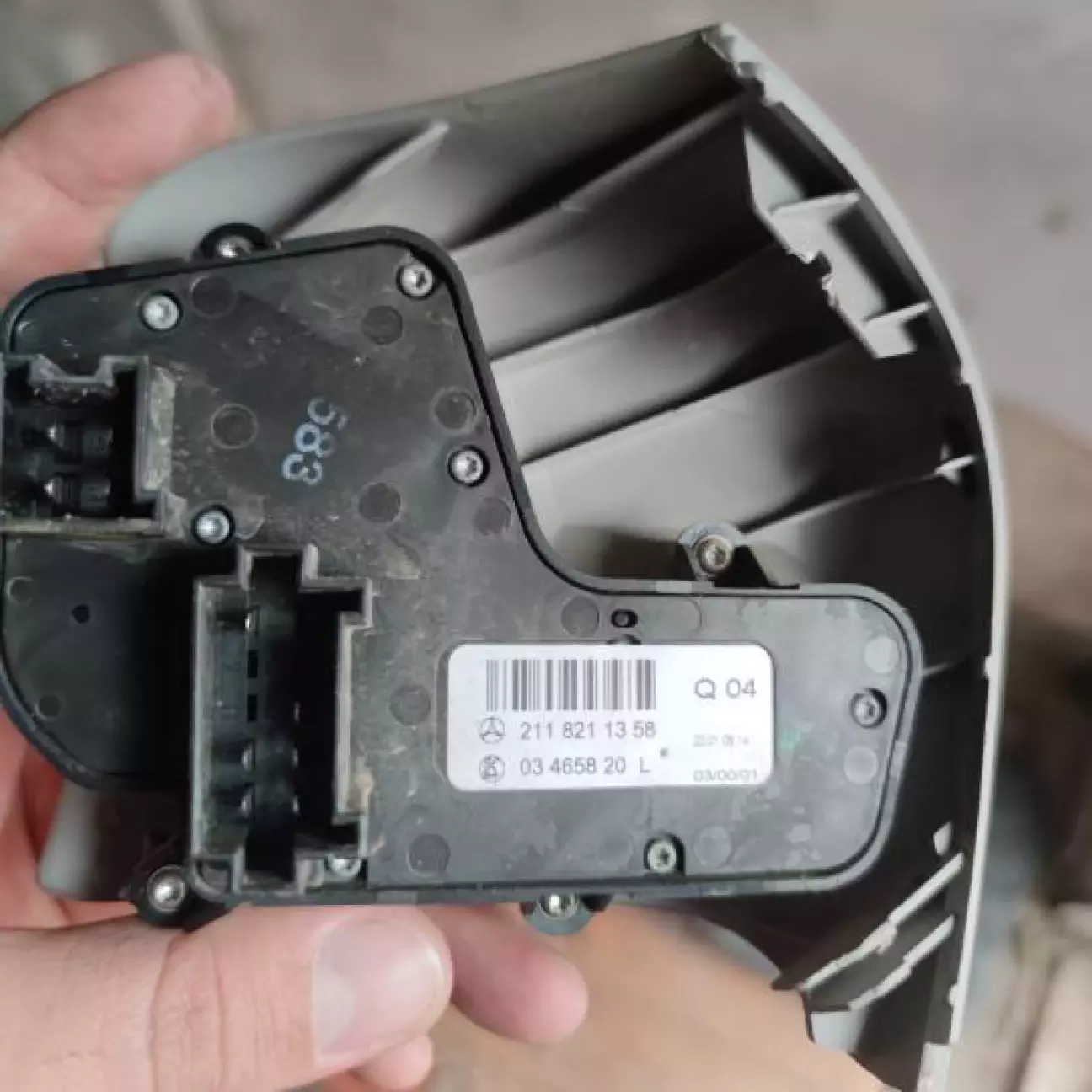

Роз’єми на кнопках керування . Тут нічого не чіпаємо. Все як є по штатному

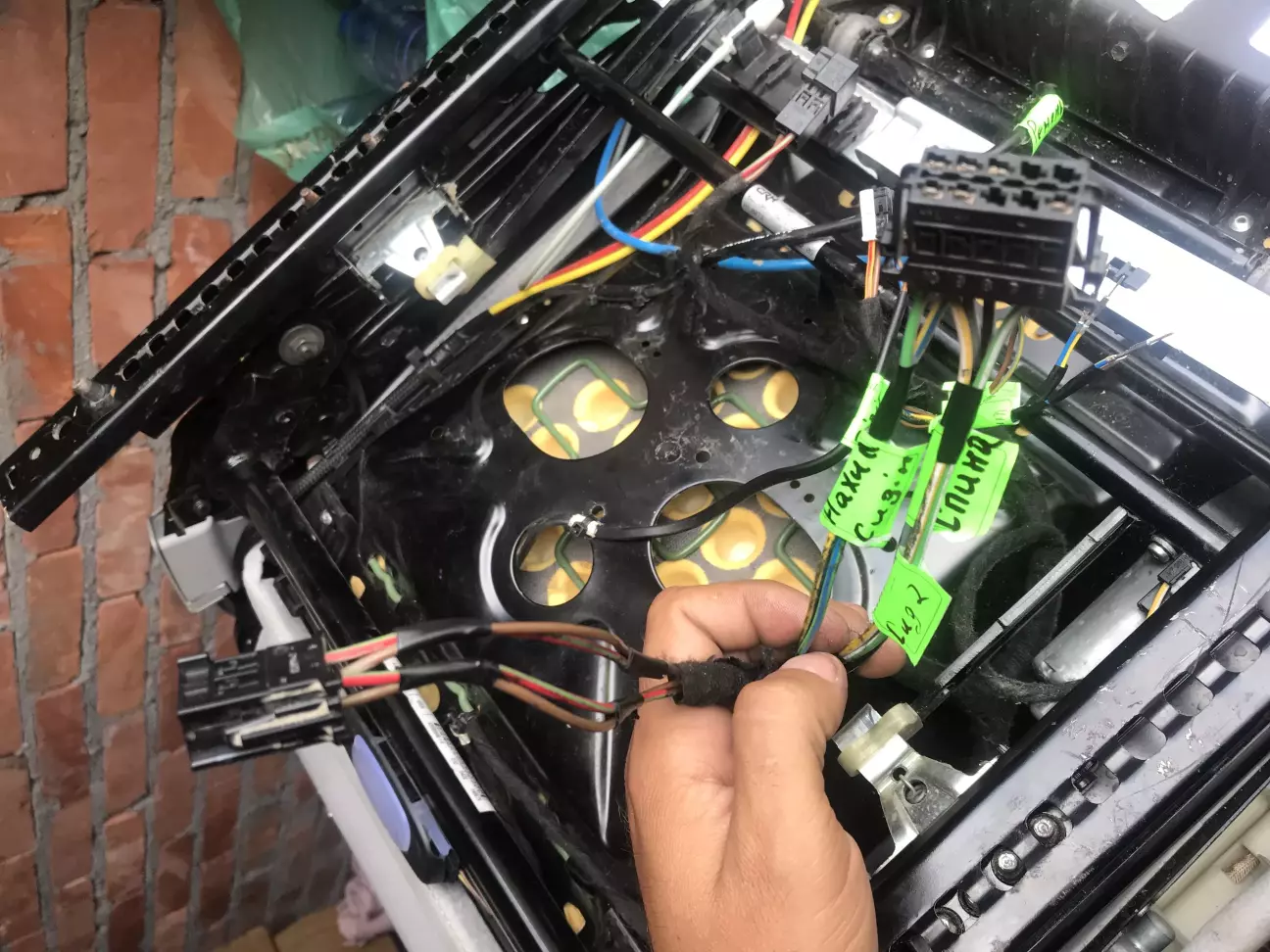

Широкий розєм з клавіш керування сидінням це провода йдуть суто до самих моторчиків . Рядом там є квадратний розєм це живлення (два червоних і два коричневих провода)

Я ще спочатку собі підписав провода які йдуть до якого моторчика

Ось так виглядає

Підключаємо до моторчиків всіх трьох , підключаємо до кнопок керування , і подаємо 12 вольт можна з акб любого. Я зразу взяв джету і підключив на пряму через запобіжник

І так сидіння запрацювало . Всіх функції регуліровок працює . Сів і навіть пробував на порозі . Все ☑. Не потрібно ніяких схем та іншого чого якщо сидіння мають ці клавіші керування та проводку . Також буде дороблена проводка з запобіжником та щоб при повороті ключа зажигання сидіння були активні . + проводка та клавіші керуванням самого підігріву будуть також ставитися . + доставлю компресор та буде працювати пневмо сидінь .

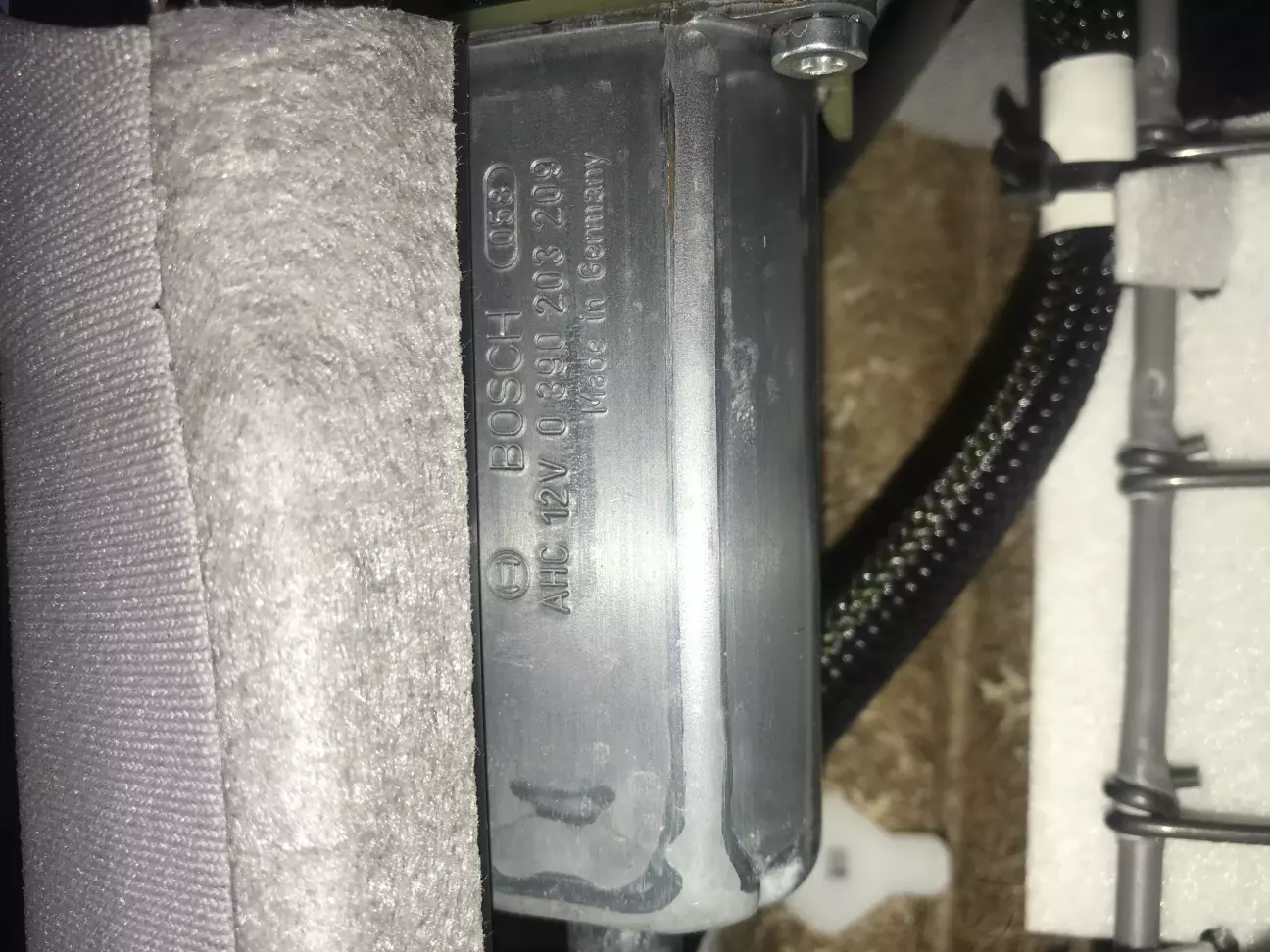

Моторчики всі йдуть на 12вольт

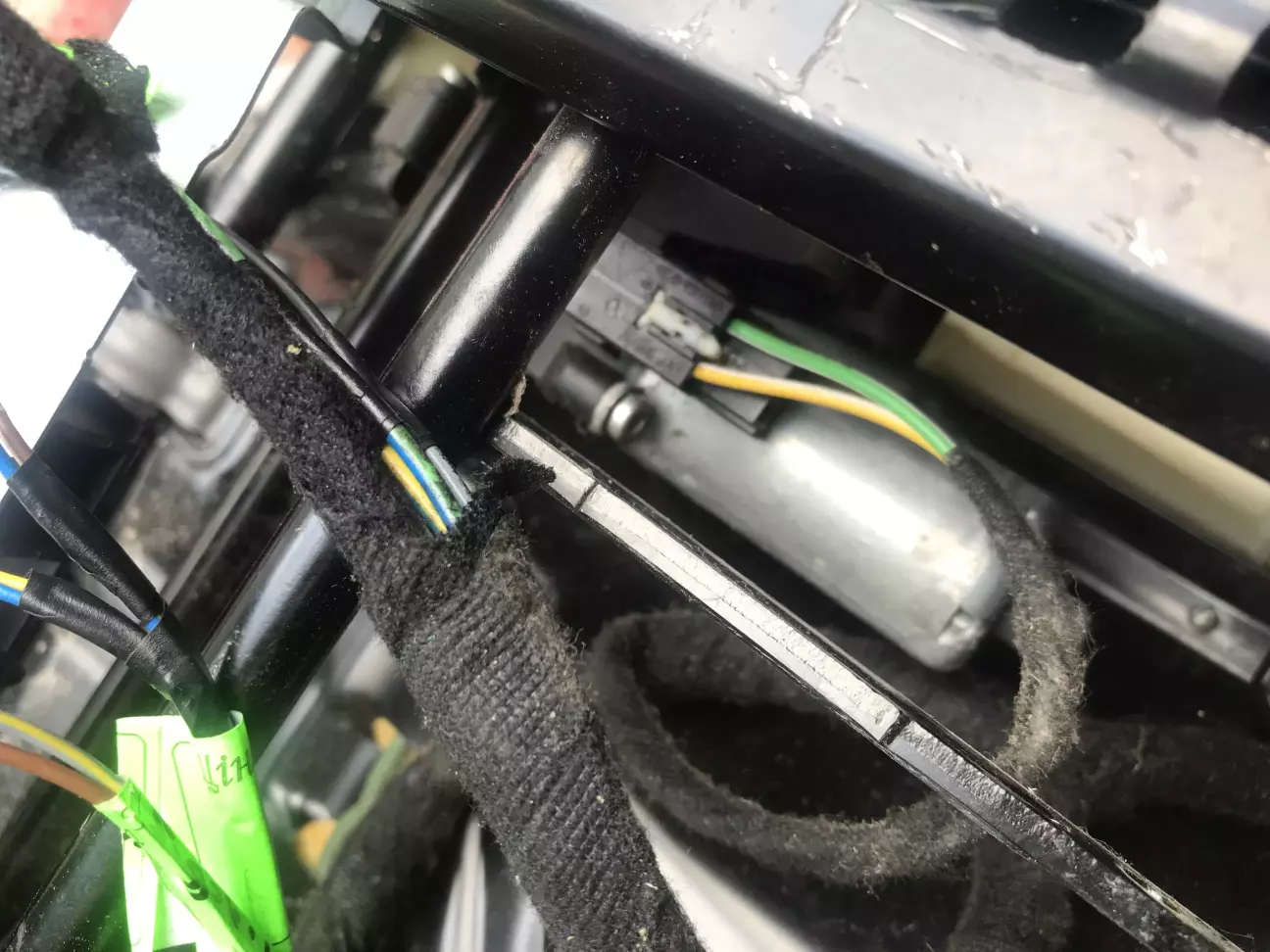

На кожний моторчик йде по два провода + та -
