То ж, друзі, продовження і фінал епопеї з клієнтом на Mitsubishi Pajero 4, про яку я не можу не розповісти з огляду на унікальність клієнта і його дозвіл на використання матеріалів з нашого спілкування 😅.



Pajero 4, фото клієнта


Власне початок цієї історії описаний тут

А ми продовжимо: унікальність цього автовласника полягає в тому, що він придбав декілька магнітол на своє авто і час від часу їх міняє, і магнітоли, я вам скажу, виглядають просто шикарно:

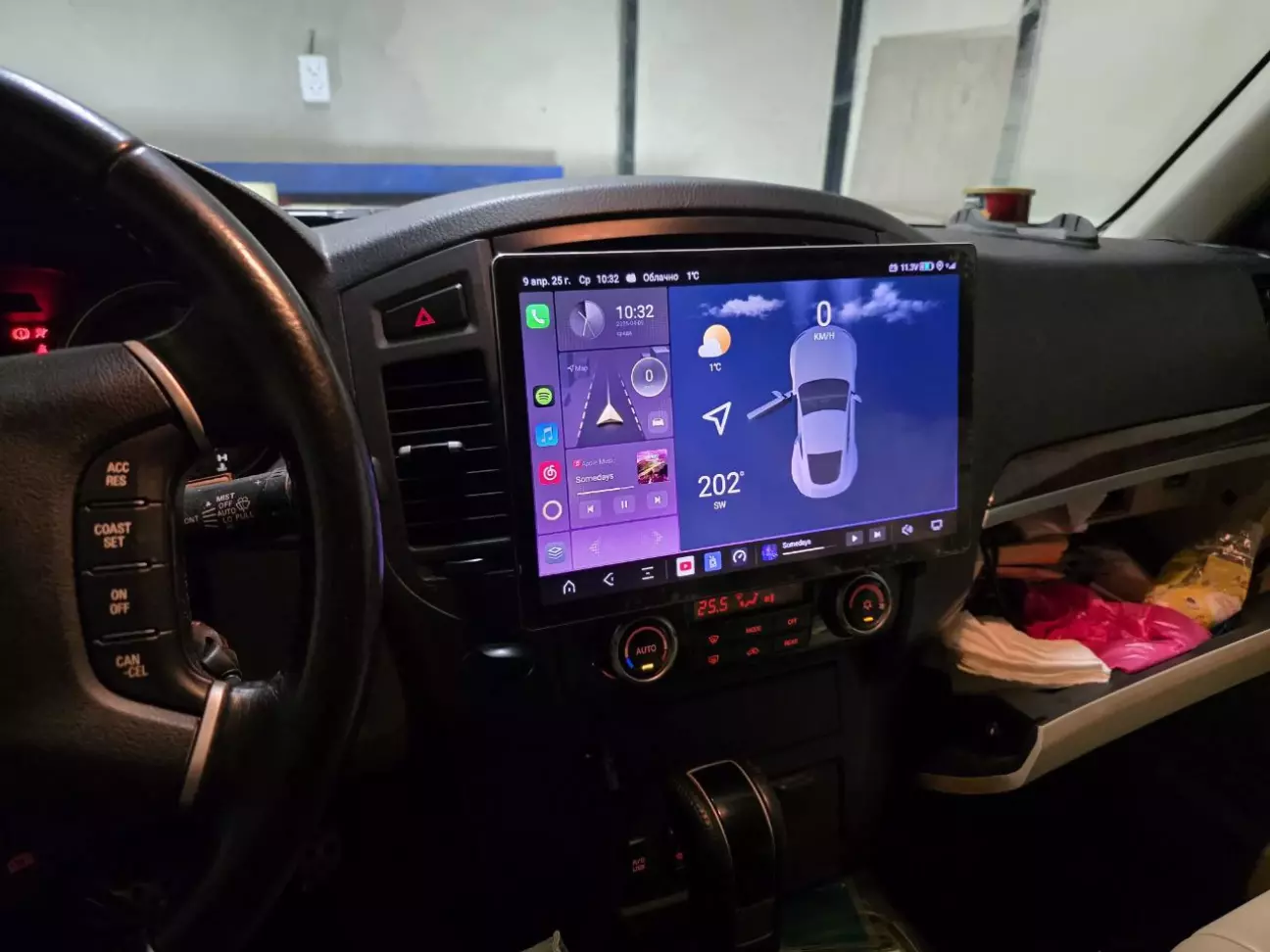

Магнітола з великим екраном на Pajero 4

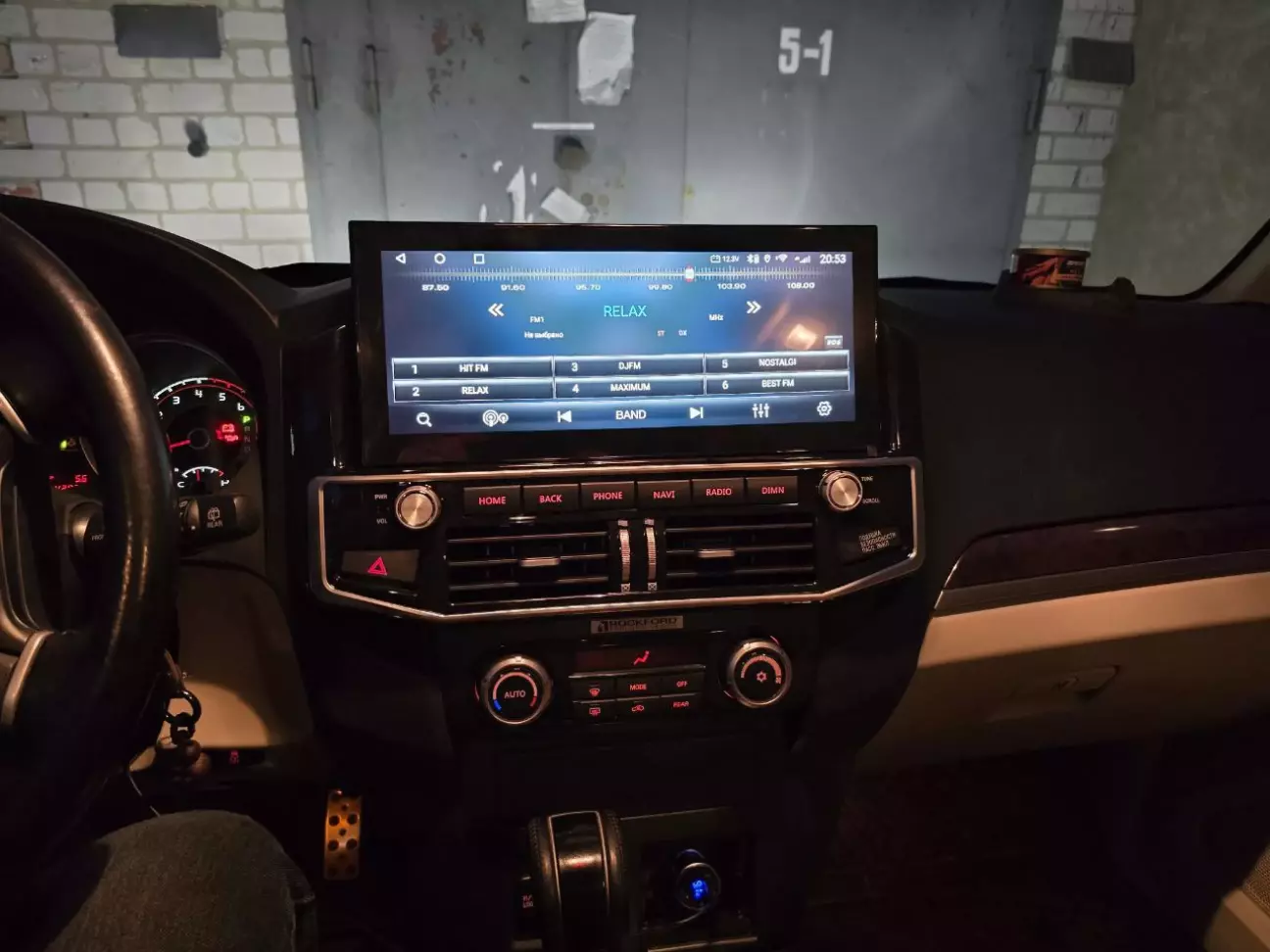

Магнітола з кастомними дефлекторами і екраном 12.3' на Pajero 4


Друга, як на мене топ, прям собі ставив би таку безальтернативно, посилання де її брав клієнт є: Купити магнітолу Pajero 4


І цікавий момент, що ці магнітоли можуть відображати поворот керма, але тільки на певному профілі канбасу в налаштуваннях:

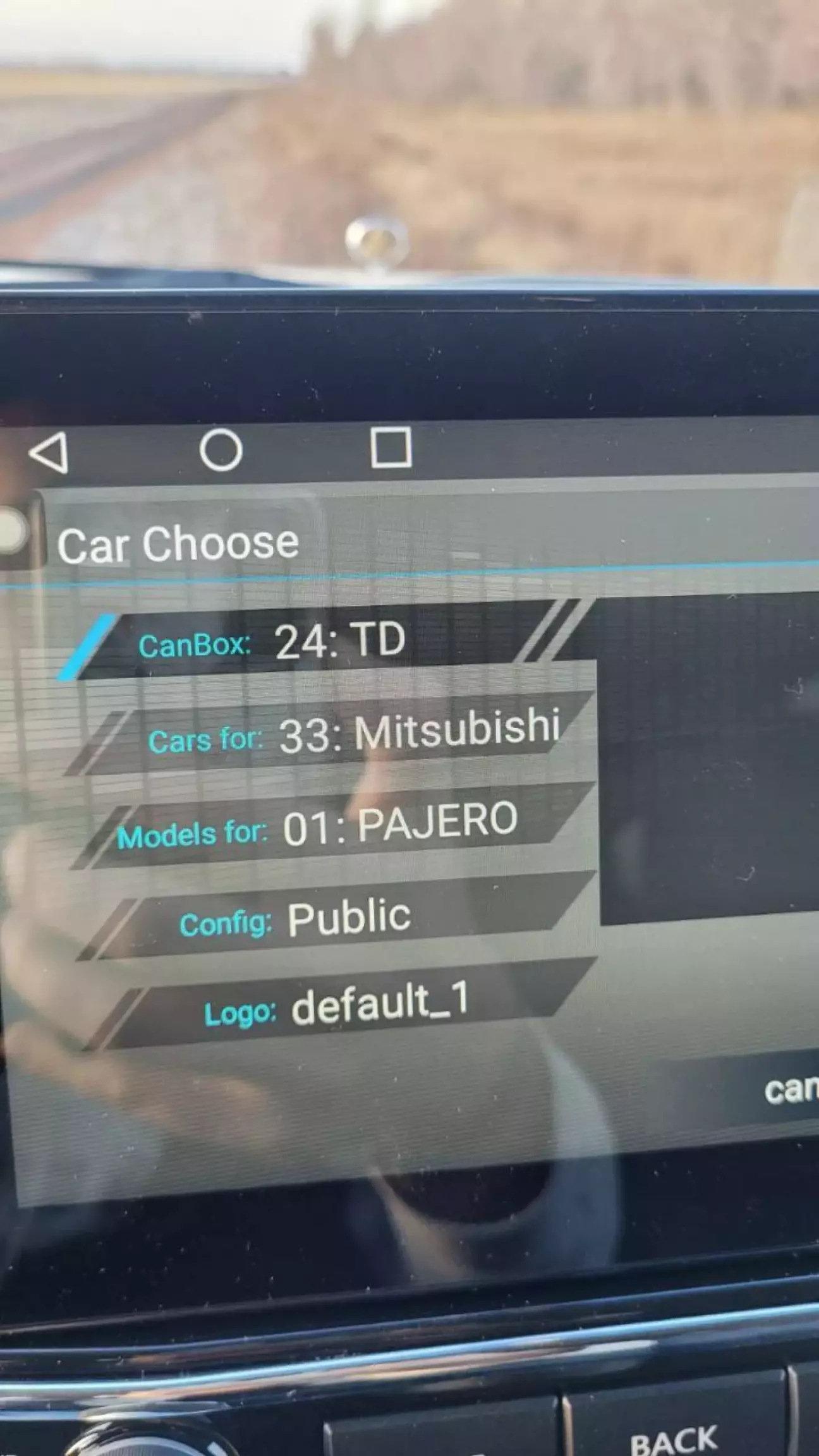

Профіль canbus Pajero 4 для повороту керма


Думаю власникам таких авто, або загалом Mitsubishi варто спробувати, якщо працюватиме - пишіть в коменти.


Ну і через те, що треба жонглювати мафонами довелось вигадувати як окремо підключити АСС до адаптера штатного мікрофона, щоб не паяти його при кожній заміні, і рішення обрано таке:

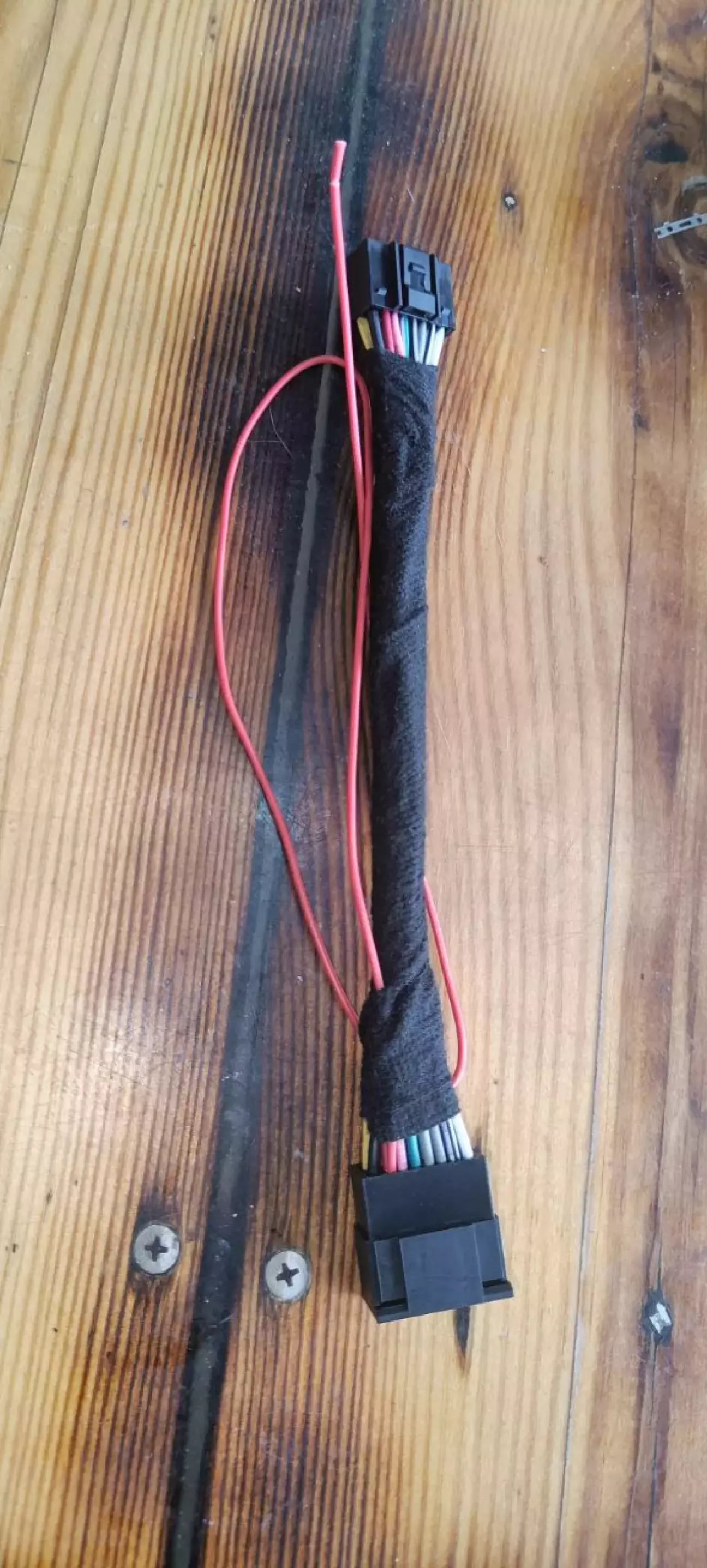

Перекидний адаптер живлення магнітоли з розгалуженням АСС


Такий собі перехідничок, який дає живлення на адаптер штатного мікрофона, таким чином вирішена проблема, коли погано чують по гучному зв'язку через Android магнітолу, і заміна самої магнітоли не вимагає ніяких втручань у проводку.


Далі ще один момент: проводка магнітол не передбачає одночасного підключення бортового комп'ютера та канбасу магнітоли, то ж клієнт замовив ще розгалужувач для одночасного під'єднання обох систем:

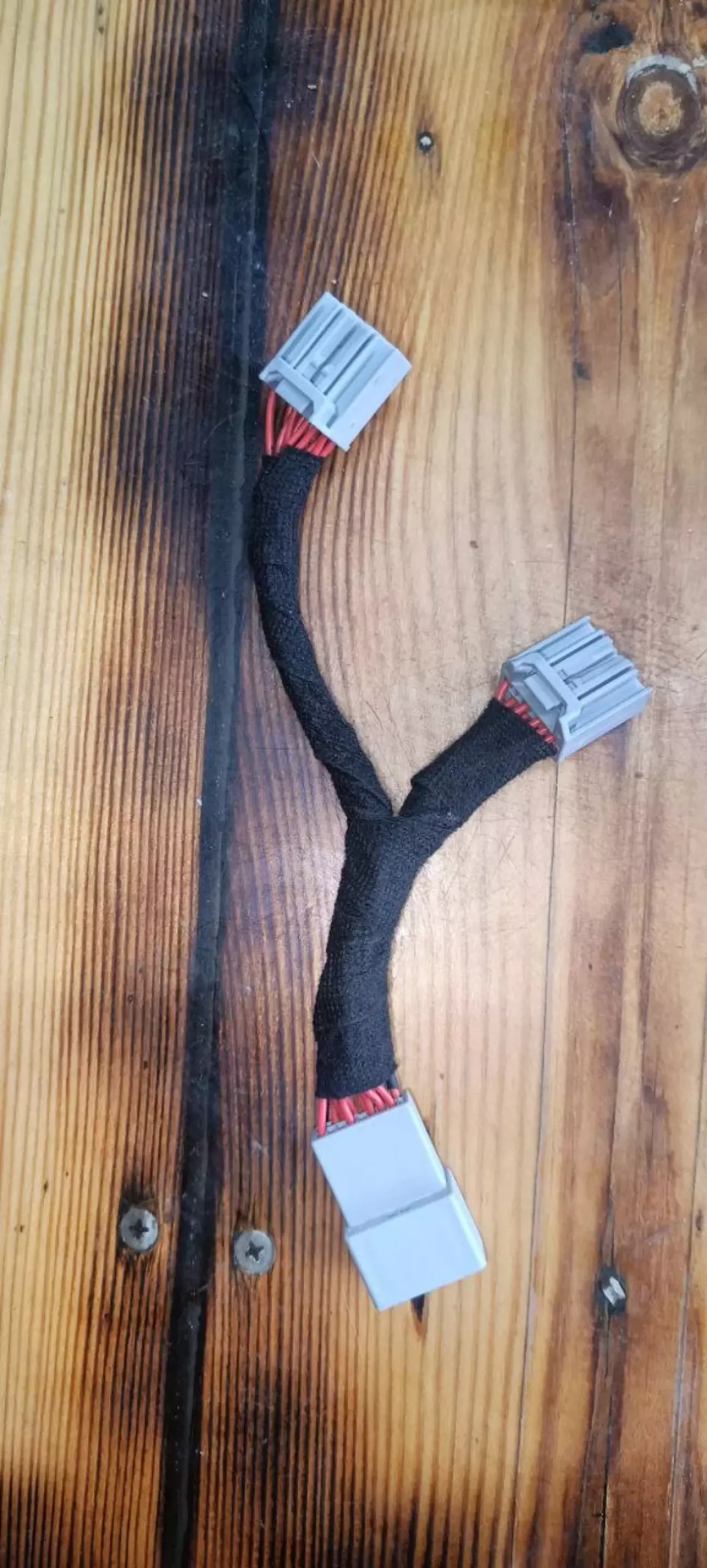

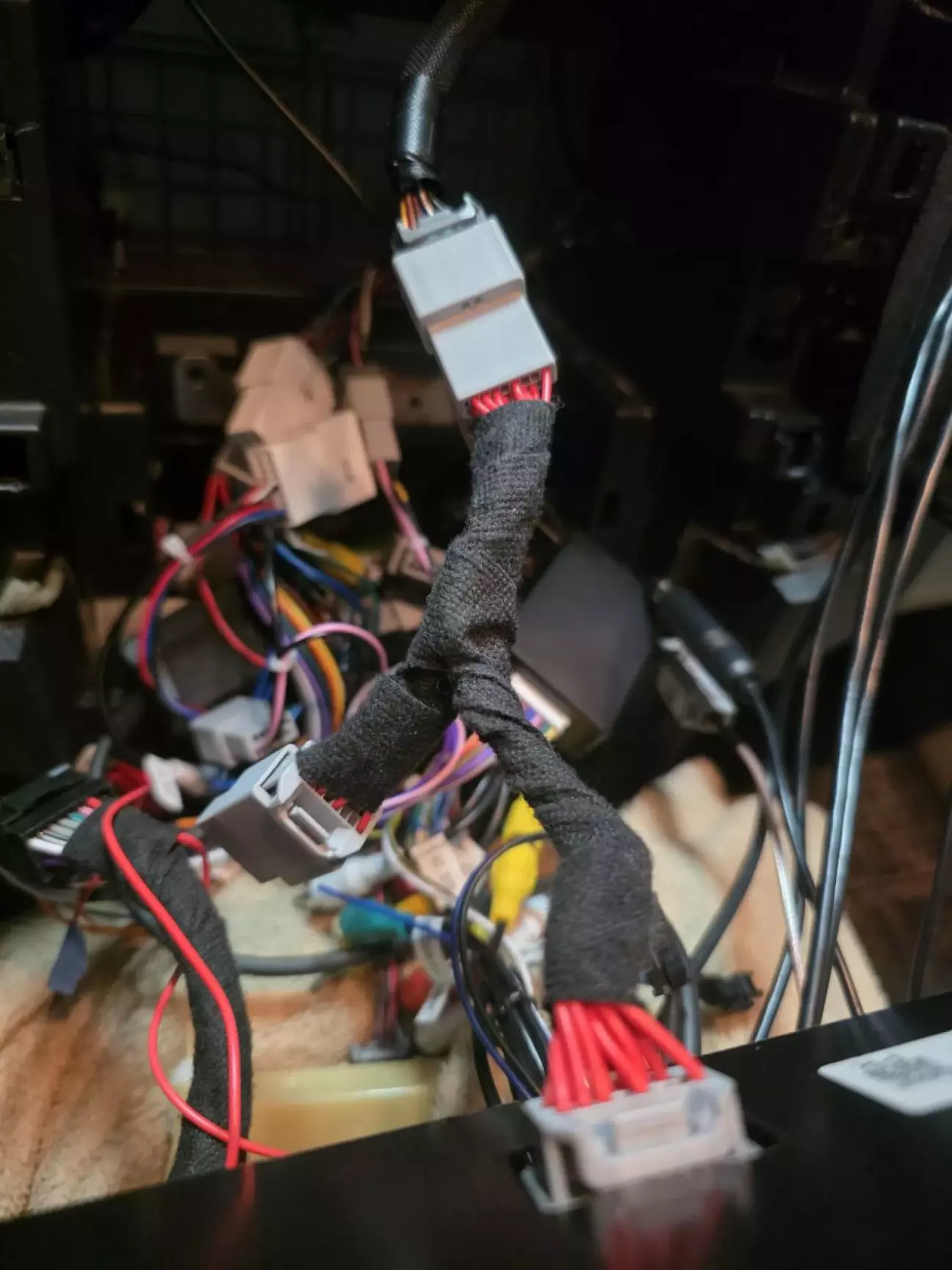

Розгалужувач для під'єднання бортового комп'ютера при установці Android на Mitsubishi Pajero 4


Для виготовлення такого нам потрібно трохи дротів, паяльник, термоусадка і роз'єми, які можна придбати на Алі: посилання

Купуємо два папи і одну маму.

Або вам потрібен один Олександр і трохи грошей 😅.



Підключений розгалужувач дротів бортового комп'ютера Pajero 4

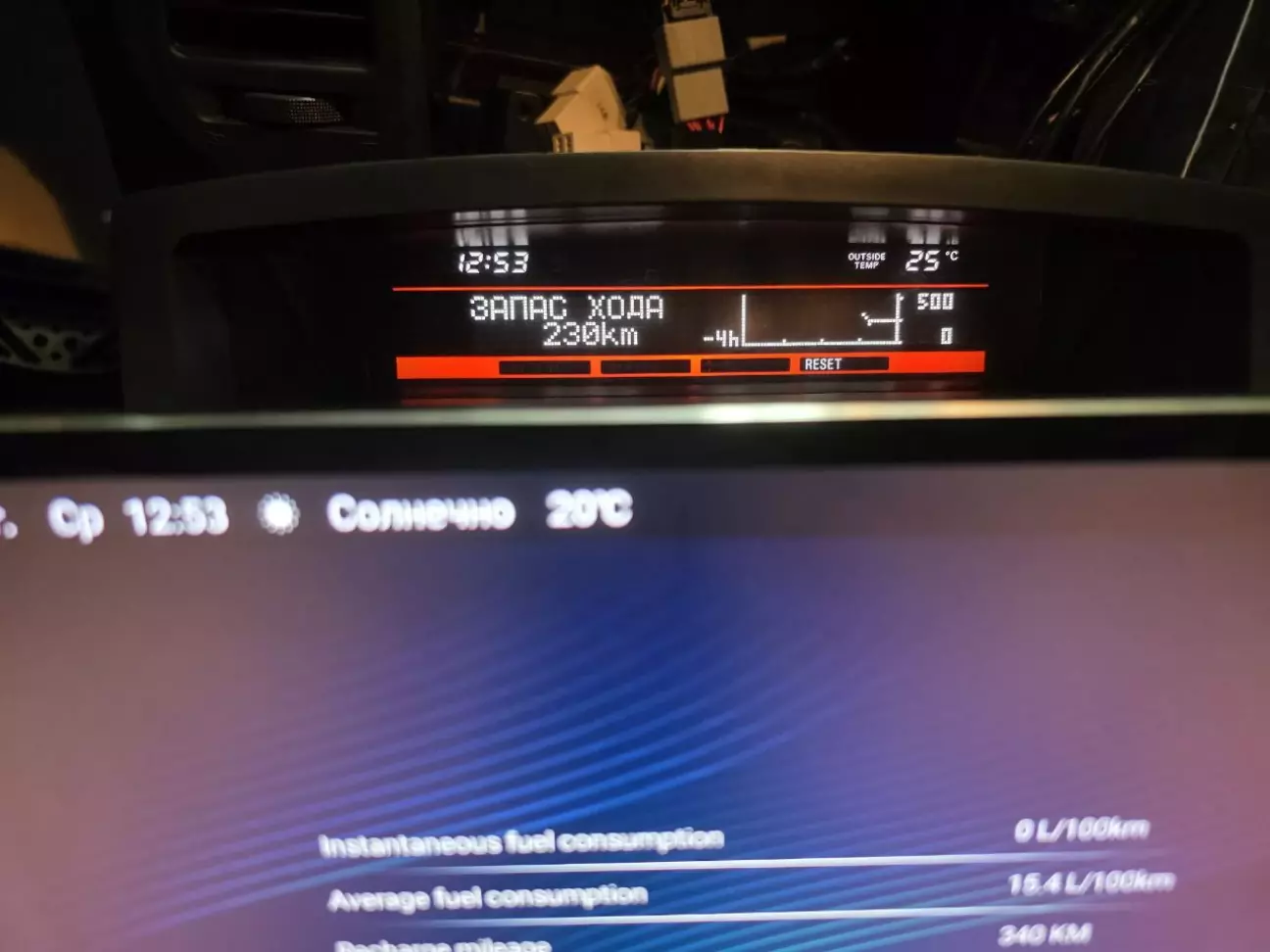

Одночасна робота бортового комп'ютера та додатку на андроїді


Ось такі результати, а поки вся ця епопея тривала, якщо у минулому дописі ми чекали, поки будуть готові плати другої версії адаптера з фільтром живлення - то зараз вже готові адаптери третьої версії з ізольованим і стабілізованим живленням, звісно також з фільтром, на диво все це влізло у все той же корпус, а під'єднання дротів я зробив не напряму в плату, а через роз'єм і виглядає все це тепер отак:

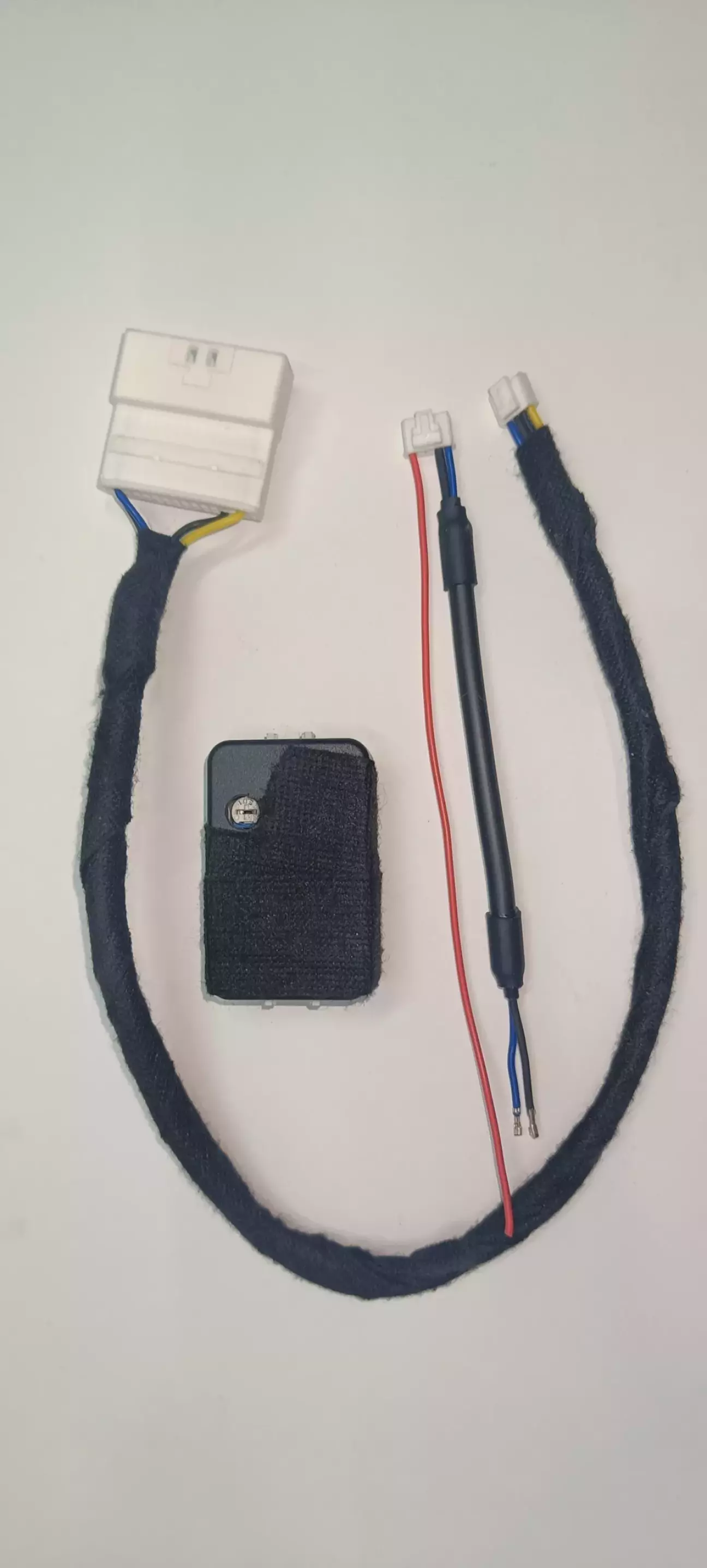

Адаптер штатного мікрофона Mitsubishi під Android магнітолу


Фактично це четверта ревізія третьої версії адаптера, отакої 🤓


Ну і це вже тема окремого посту звісно.
