Пересвет панели приборов Хюндай Акцент

Пример изменения цвета панели приборов Хюндай Акцент
Заказчик захотел белый свет, но из-за особенностей ЖКИ индикатора и пластика шкал получаются изменения цвета, по сравнению с первоначально задуманным проектом.Это нужно учитывать.

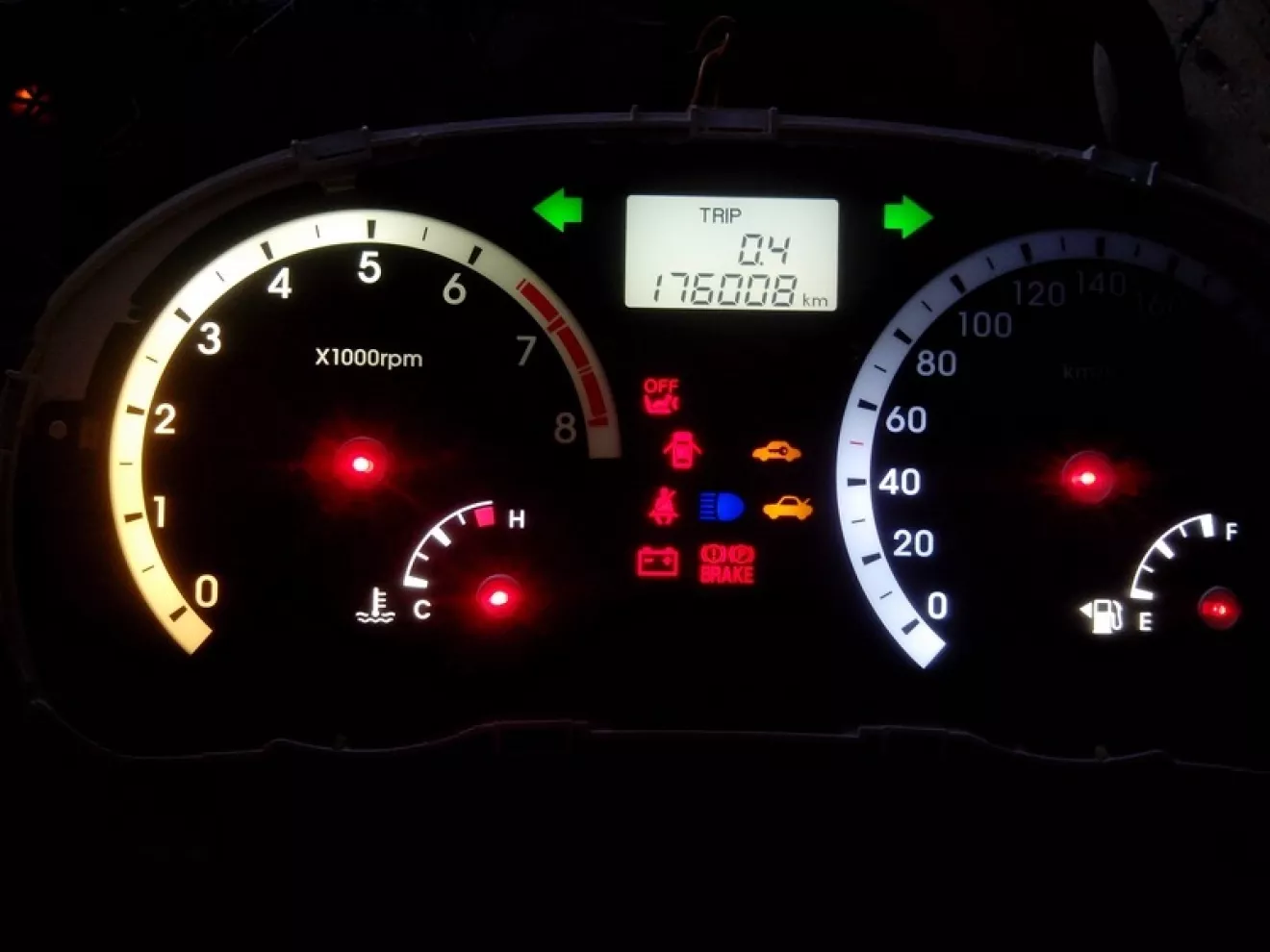

Поэтому вначале было напаяно по паре диодов разных оттенков, для проверки

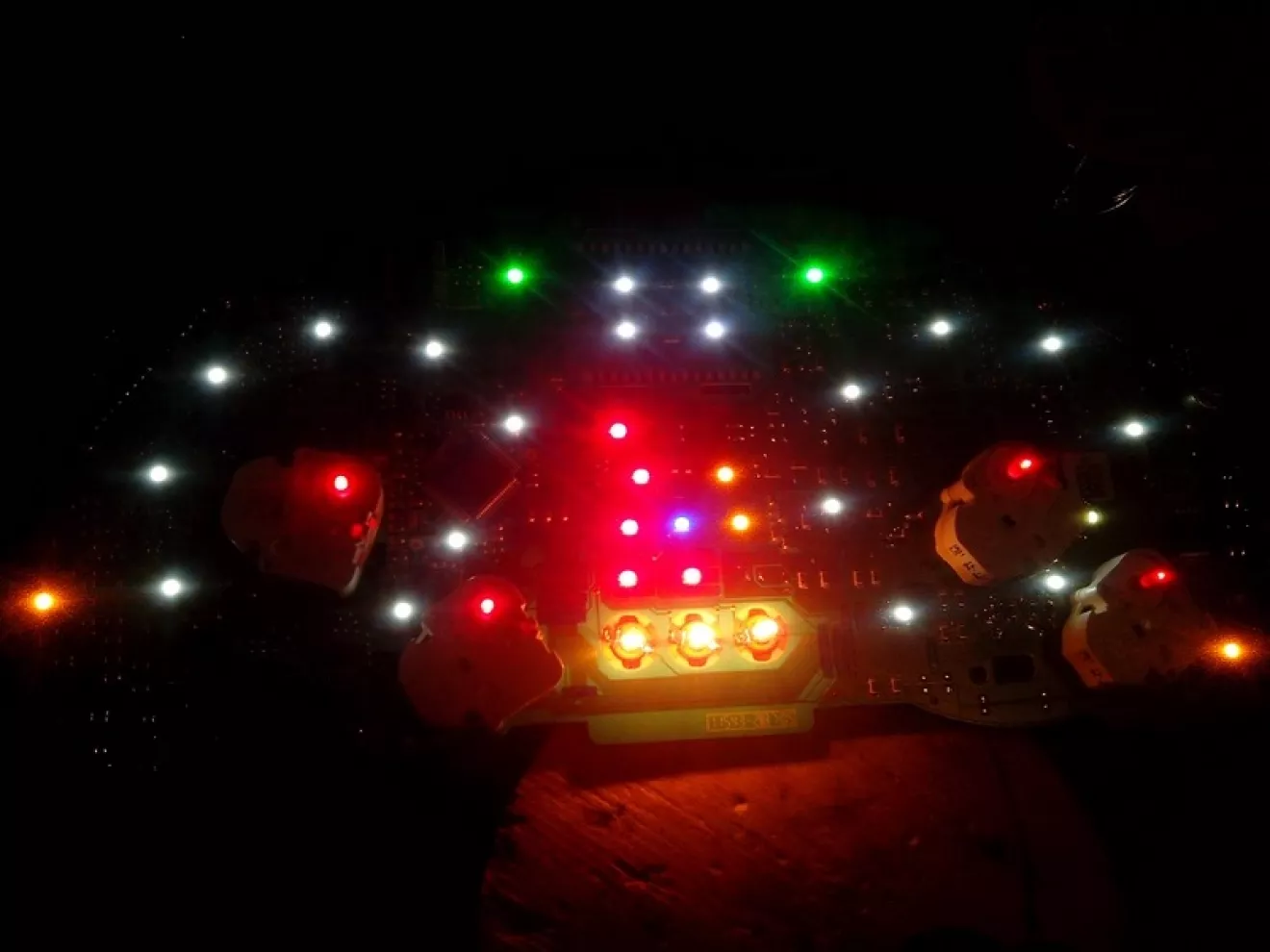

После того, как определились с оттенком, впаиваем новые, белые светодиоды взамен старых, зеленых
Обратите внимание — диоды подсветки ЖКИ экрана имеют более холодный оттенок.Поскольку сам экран на просвет имеет зеленоватый оттенок, в результате мы получим выравнивание цвета, по сравнению со шкалами

Следующая проблема — белые светодиоды — сверхяркие, а старые зелёные — обычные, индикаторные.
Чтобы приборка не "била по глазам" в темноте, необходимо снизить яркость светодиодов.

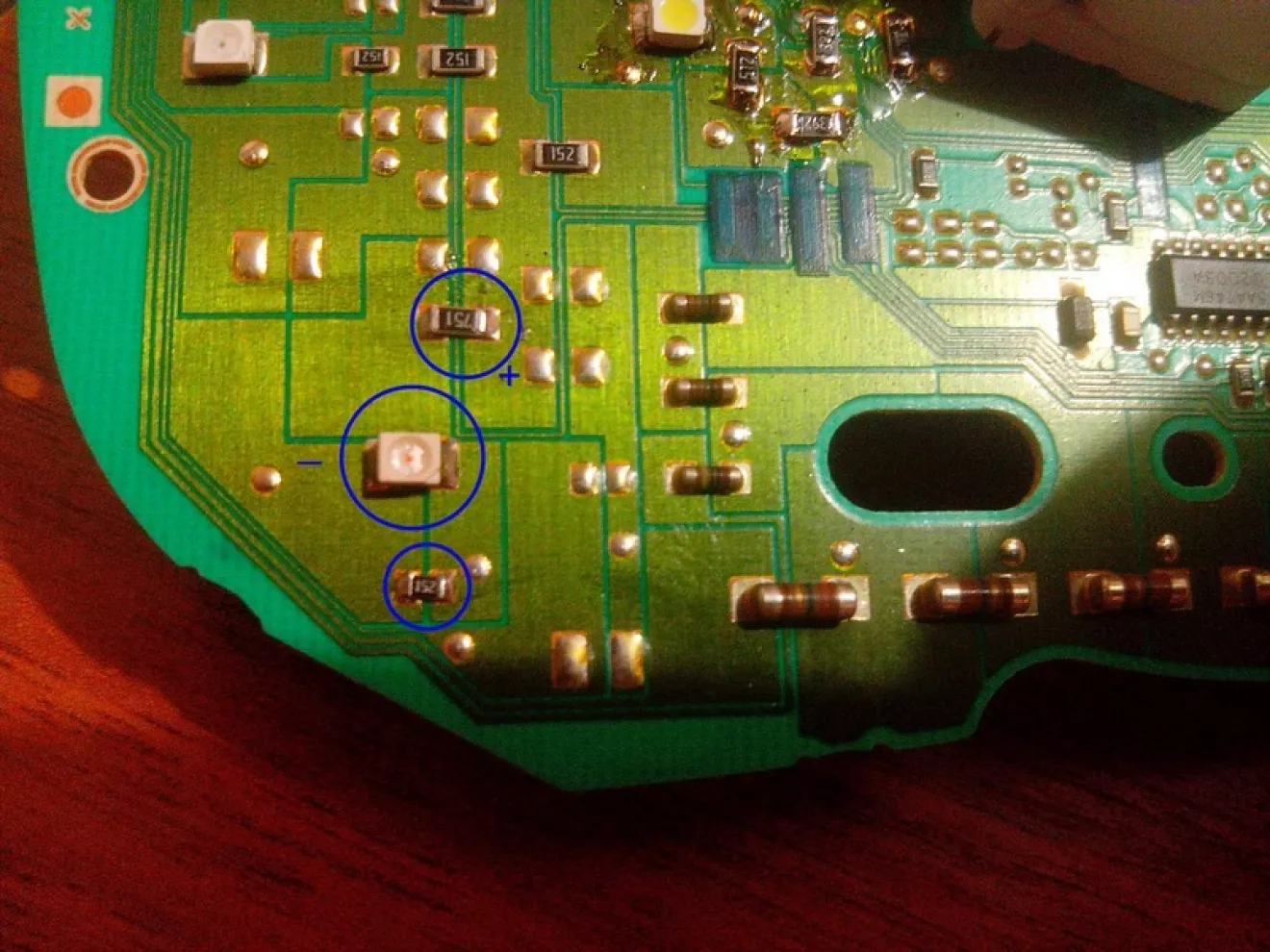

Это достигается перепайкой токоограничительных резисторов на печатной плате.

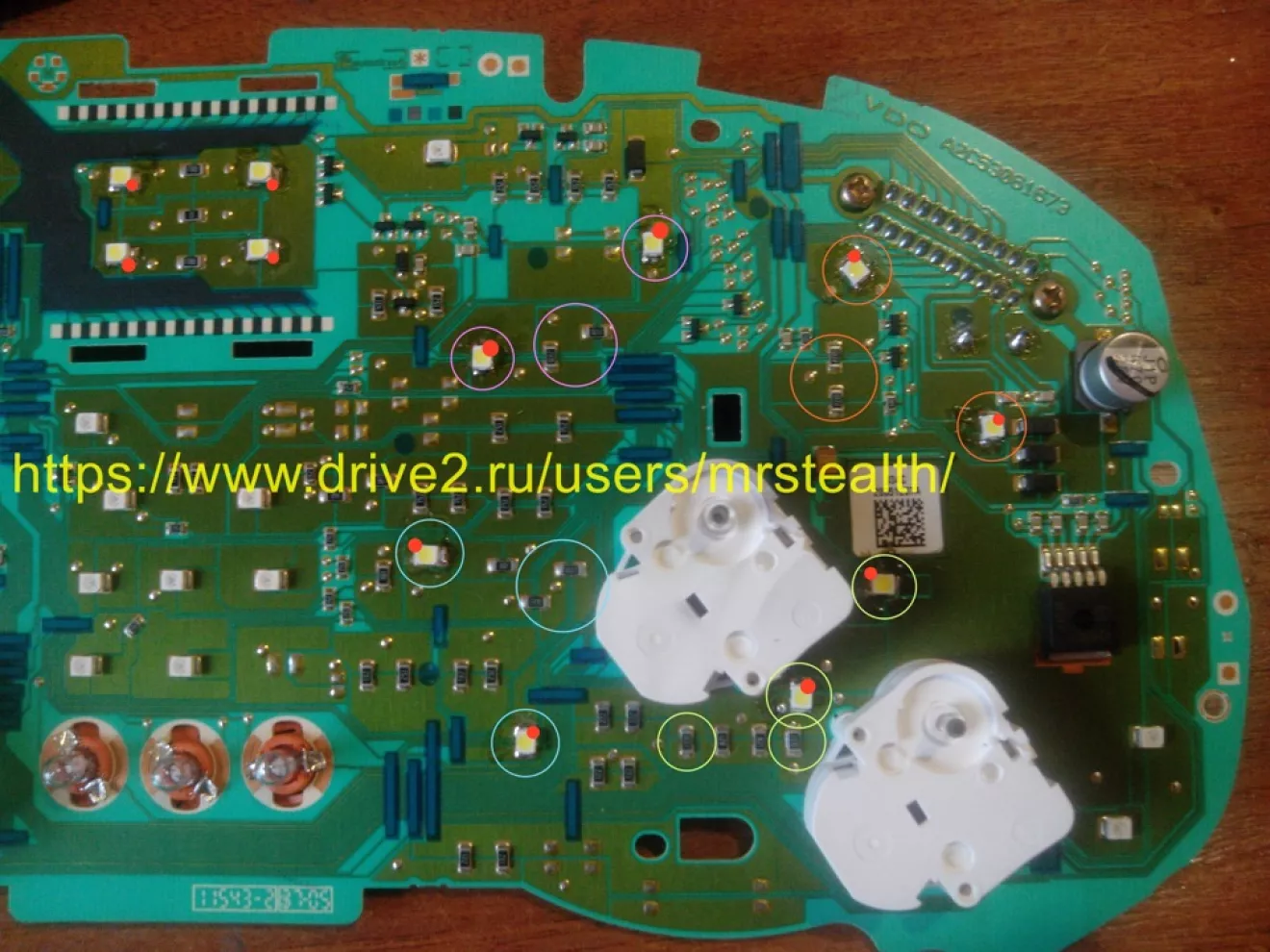

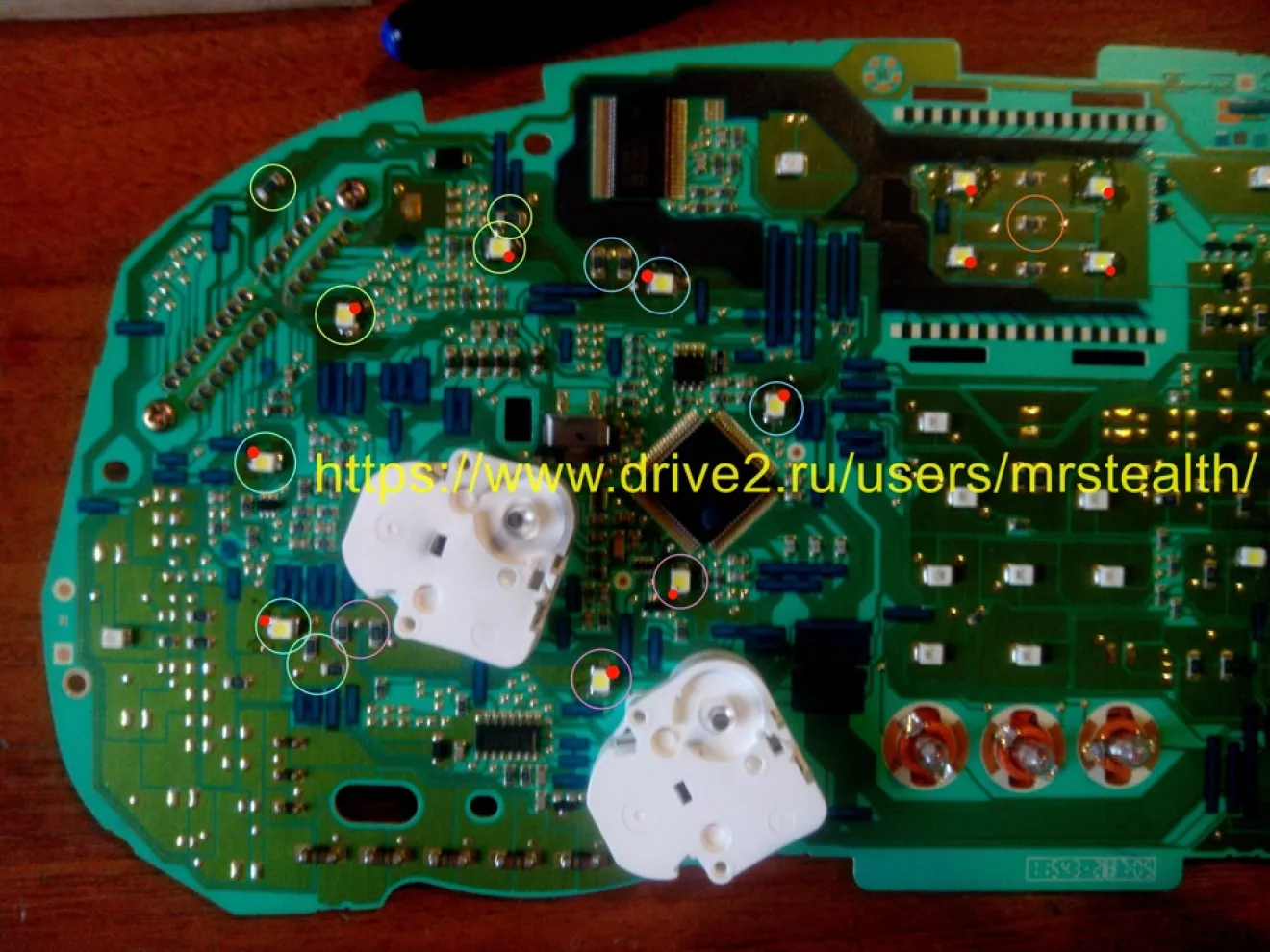

Вот на фото резисторы и светодиоды разбиты по группам.
Может, кому пригодится такая инструкция для самостоятельной перепайки

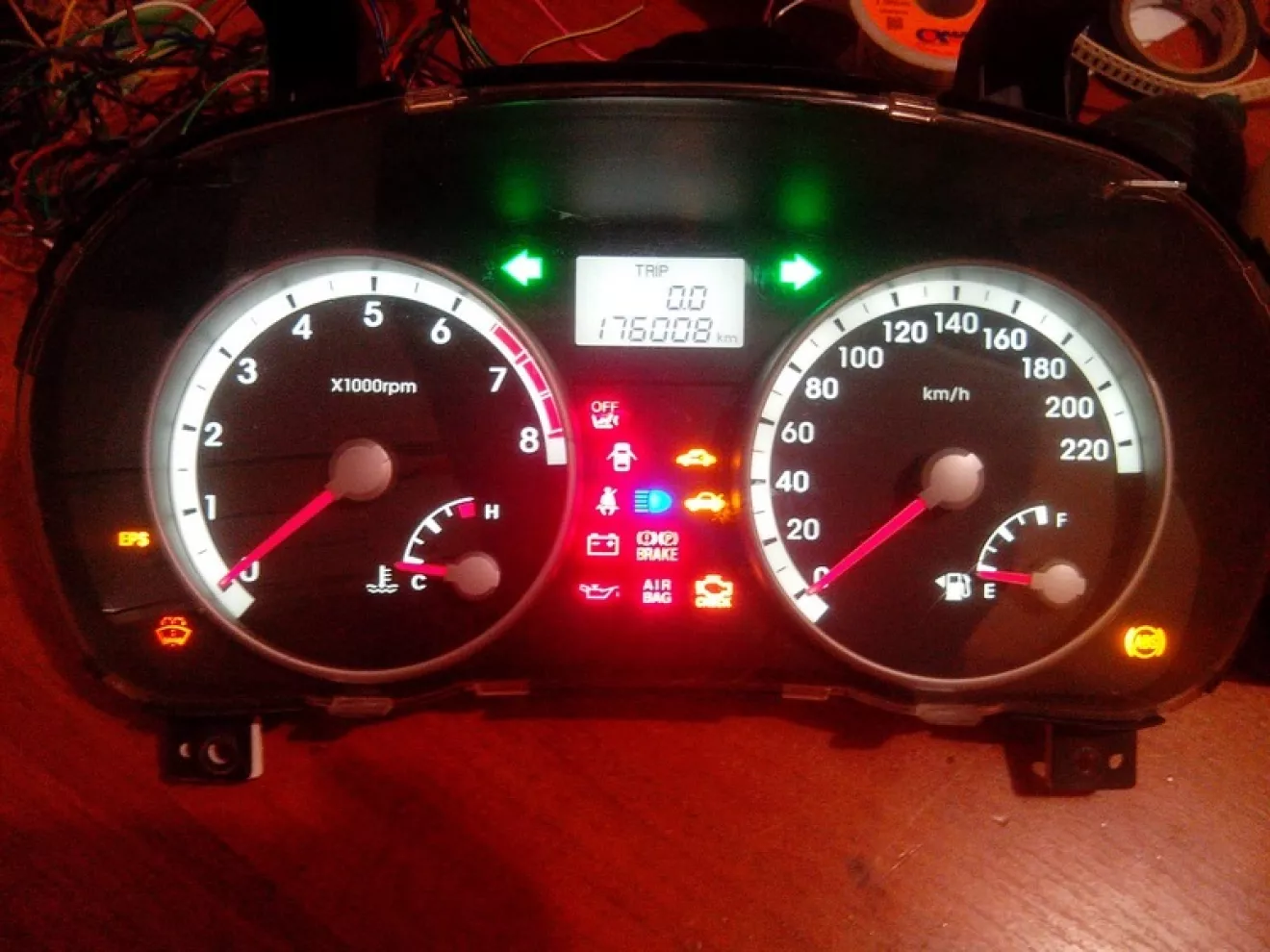

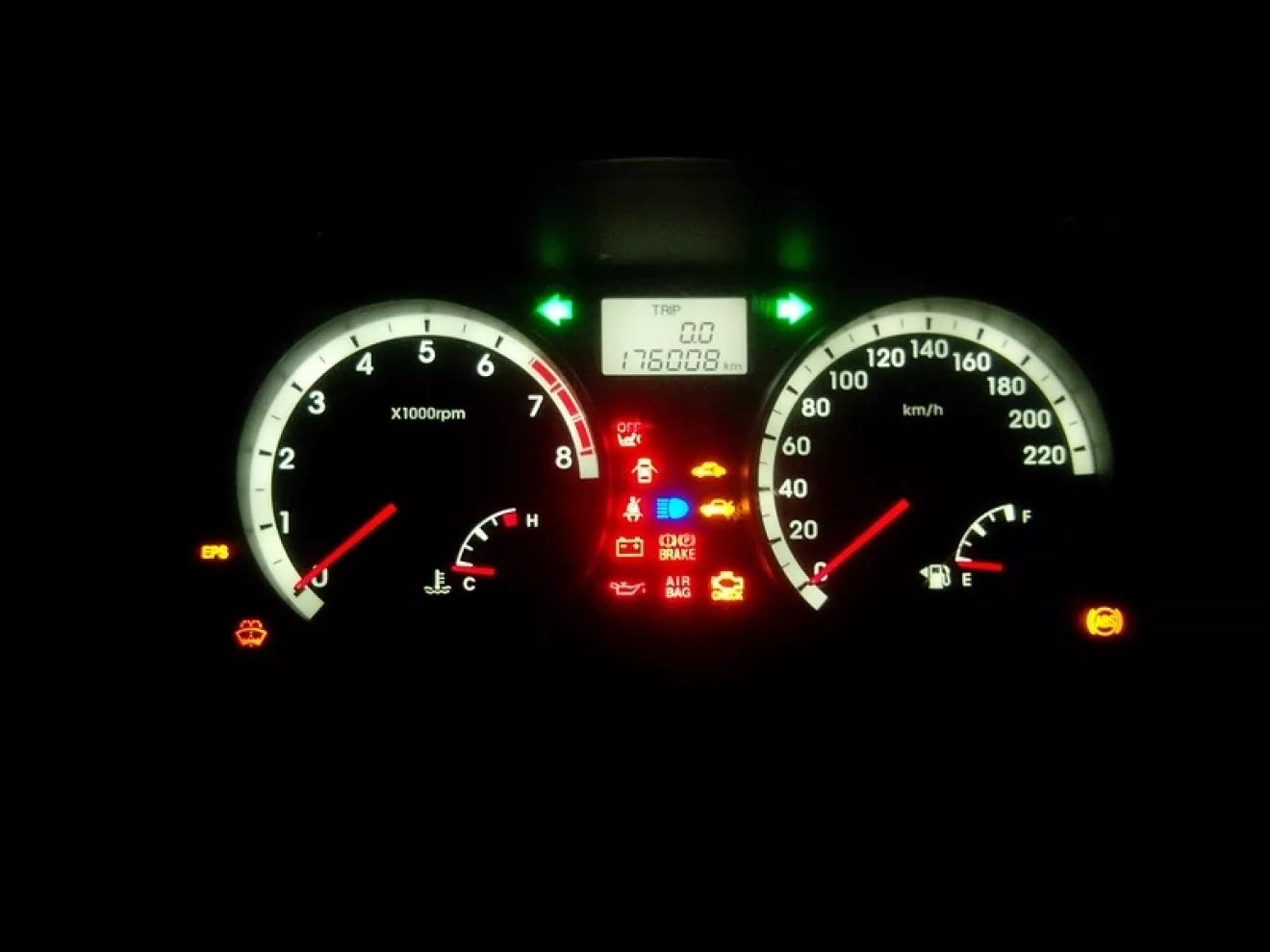

Получаем вот такую панель приборов

Эта панель приборов имеет бортовой компьютер и будет устанавливаться взамен родной
Поэтому дополнительно впаян индикатор низкого уровня омывайки в бачке и скорректирован пробег.
