Дальний "вполнакала" (Реле ДХО)

Эти девайсы разрабатывались несколько лет назад.
Основной упор был сделан на развитие схемы управления "по плюсу". Это подавляющее большинство современных автомобилей.
В связи с высоким спросом были даже заказаны печатные платы, сделанные заводским способом.

Видео работы

Следующим этапом развития были изготовлены платы, позволяющие управлять дальним вполнакала на машинах с КАН-шиной и проверкой целостности ламп.
На этих автомобилях необходимо независимое управление двумя каналами — отдельно левый и правый борт.

Это потребовало добавки дополнительного силового элемента, изменения проводки, как следствие — поднялась цена изделия.

Однако ж, конкуренты не дремлют и рынок наводнился буквально копеешными изделиями с сокращенным донельзя функционалом и юзибельностью.
На этой волне как-то стало невыгодно изготавливать ДХО, цену понизить нет возможности — удешевлять изделие, применяя некачественные, слабые либо непредназначенные для жестких условий комплектующие, я не буду ни при каких обстоятельствах.
Пусть этим занимаются другие.
За этими событиями как-то изготовление реле с управлением "по минусу" затерялось в списке заданий…

Но вот один очень хороший человек таки уламал меня на изготовление реле с управлением "по минусу".
Изделие готово и обкатано.

В общем, представляем вниманию реле ДХО с управлением по плюсу и по минусу.
Возможно, это кому-то ещё интересно

Общие технические характеристики
Число ступеней регулировки — четыре
диапазон регулировки от 20 до 50% яркости
как показала практика, оптимально третье значение — 33% и нет нужды в большом количестве ступеней регулировки.
При максимально полном подключении реле работает строго по ГОСТу
для включения нужно выполнение таких условий — автомобиль заведен, снят с ручника, свет или ПТФ выключены.
При поднятии ручника, включении головного света или ПТФ — свет ДХО гаснет.
Также при работе ДХО на панели приборов принудительно отключается надоедливый значок дальнего света.
Все штатные функции (моргание дальним, ближний, габариты и т.п.) остаются без изменений

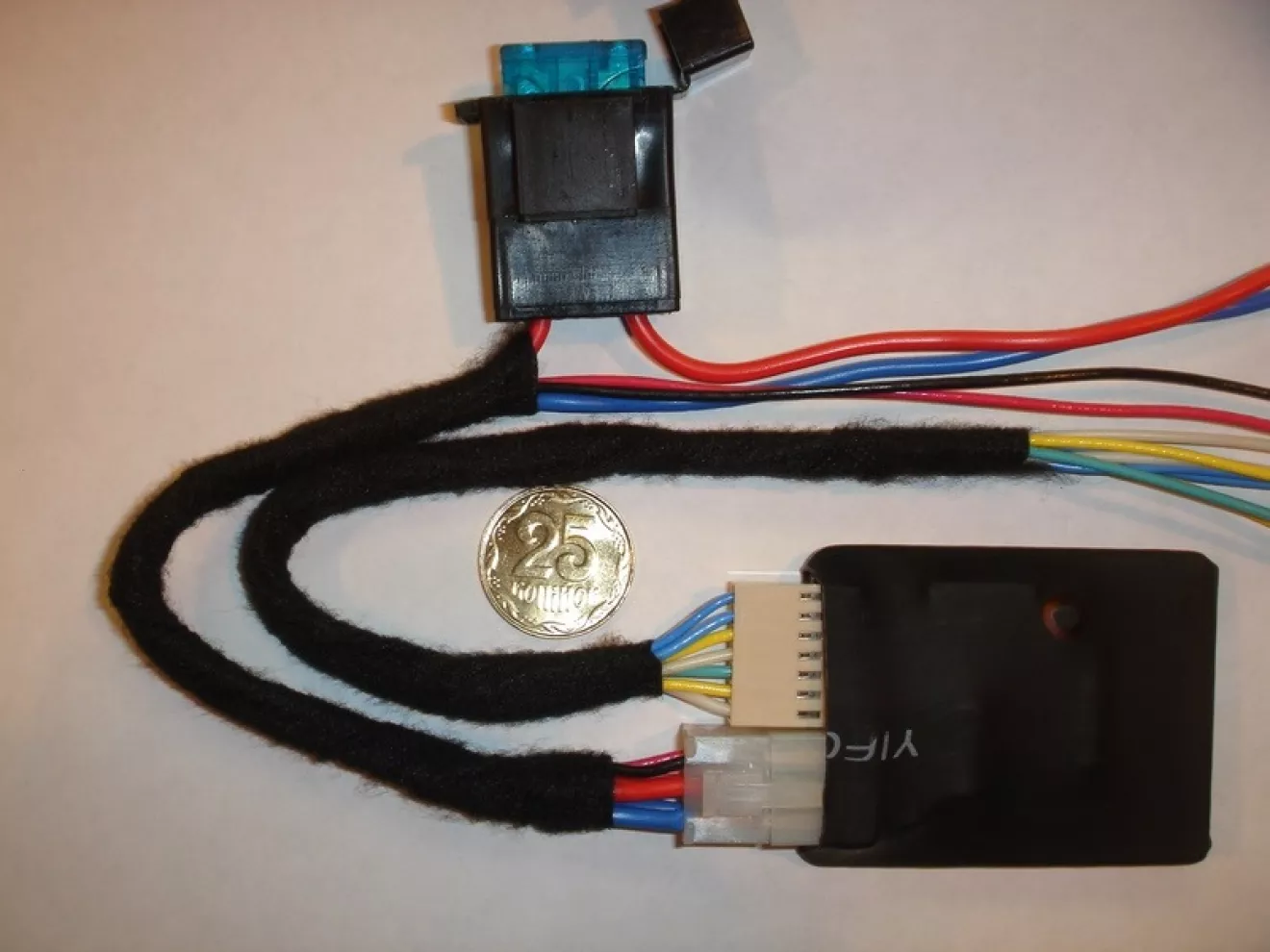

Вот так выглядит реле с управлением по плюсу

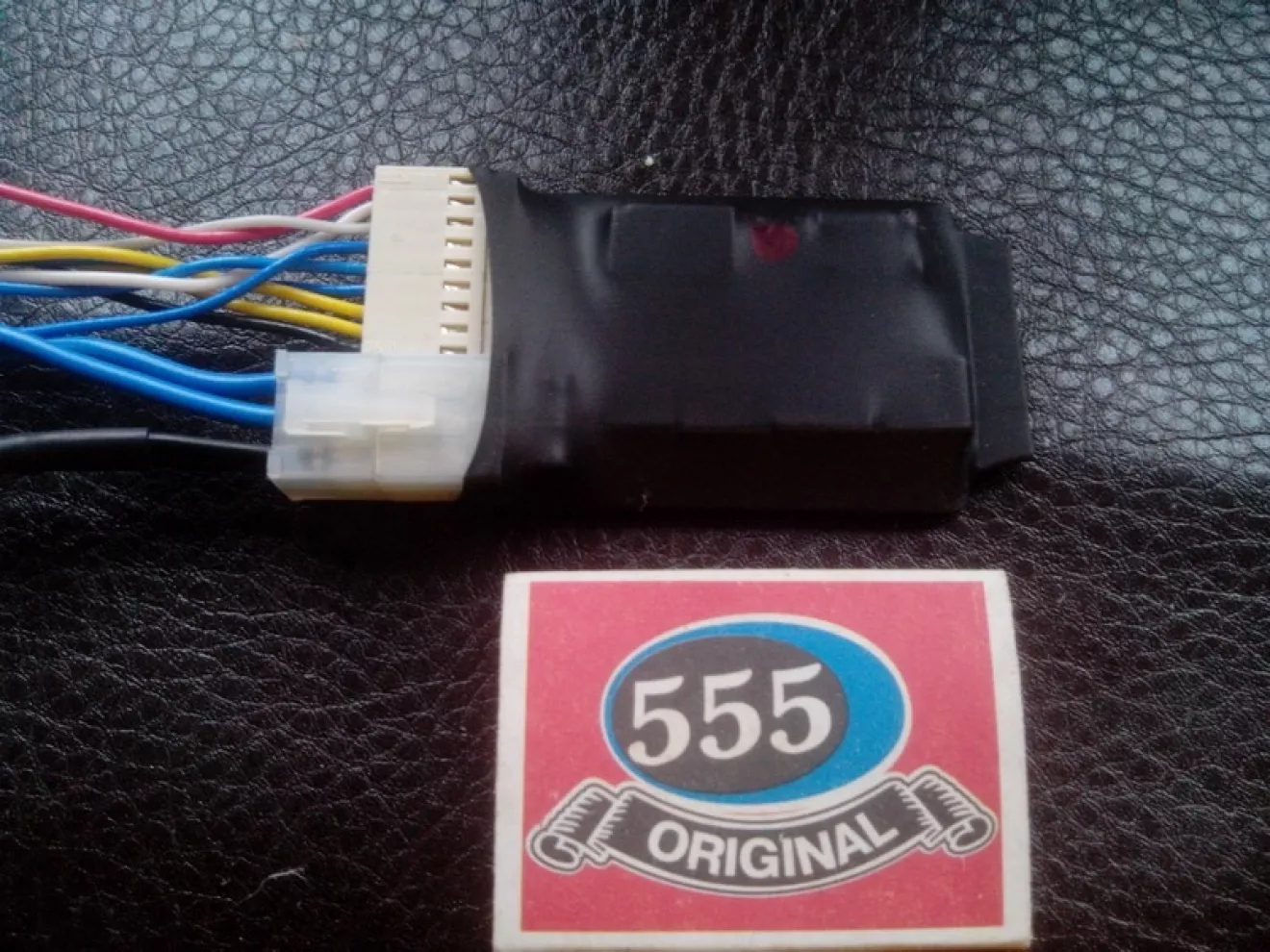

Вот так выглядит реле с управлением по минусу

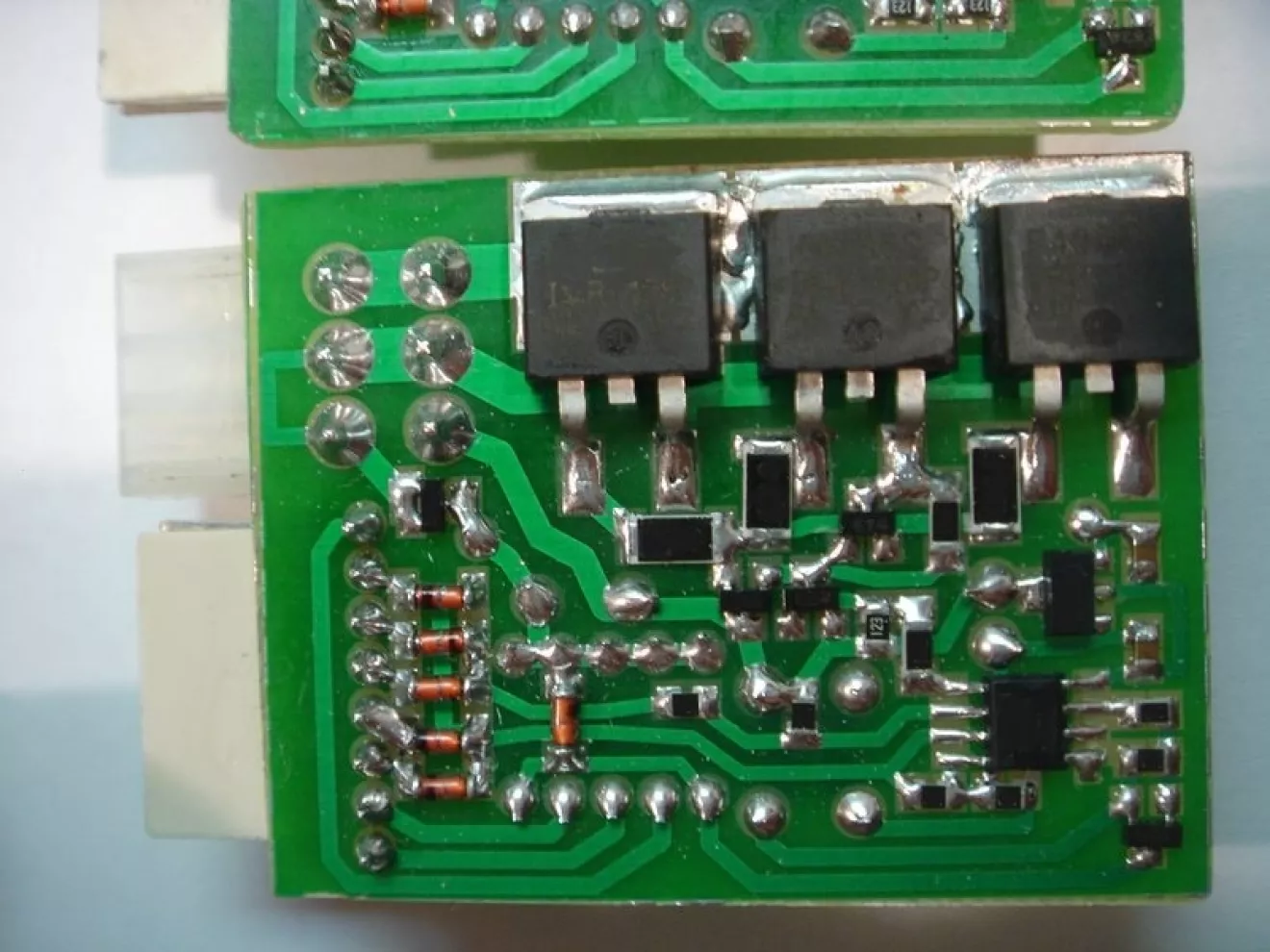

Оба варианта имеют возможность поканального подключения, имеют умощнённые выходы и как следствие — высокую живучесть и малый нагрев

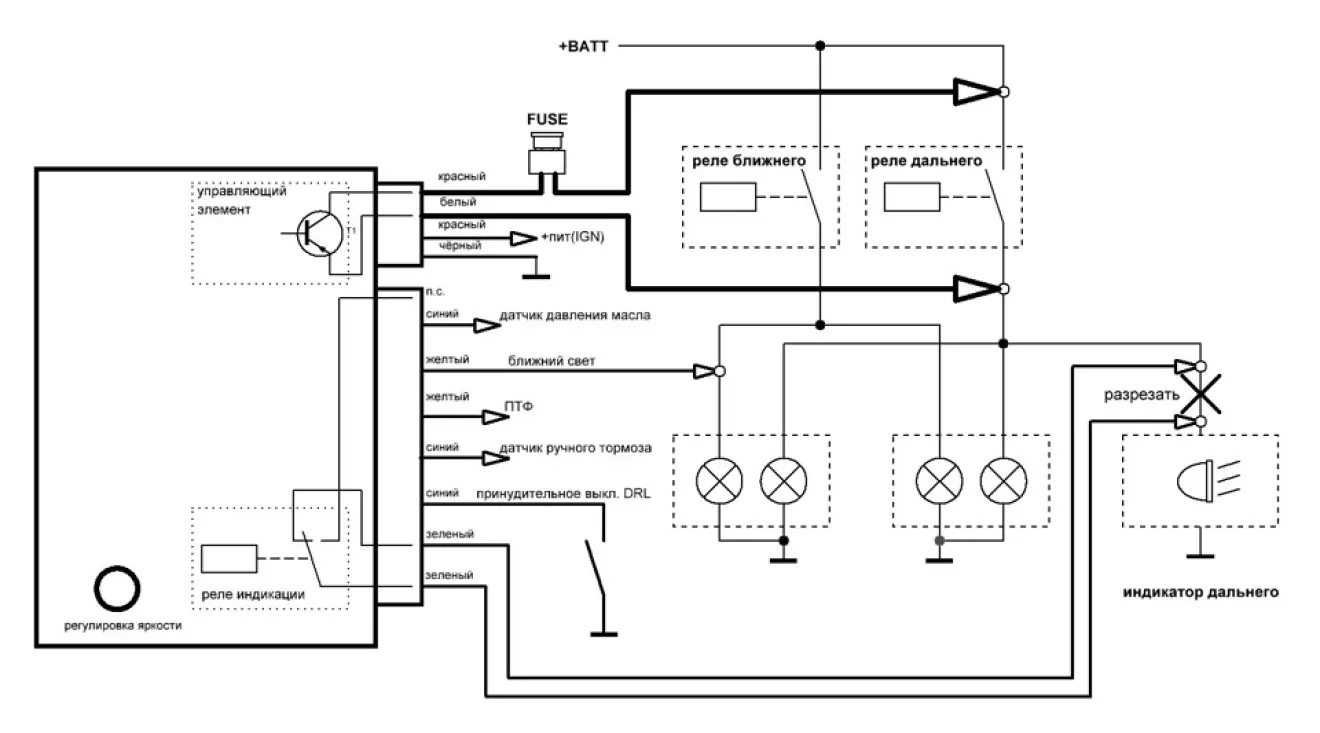

Схема подключения по плюсу

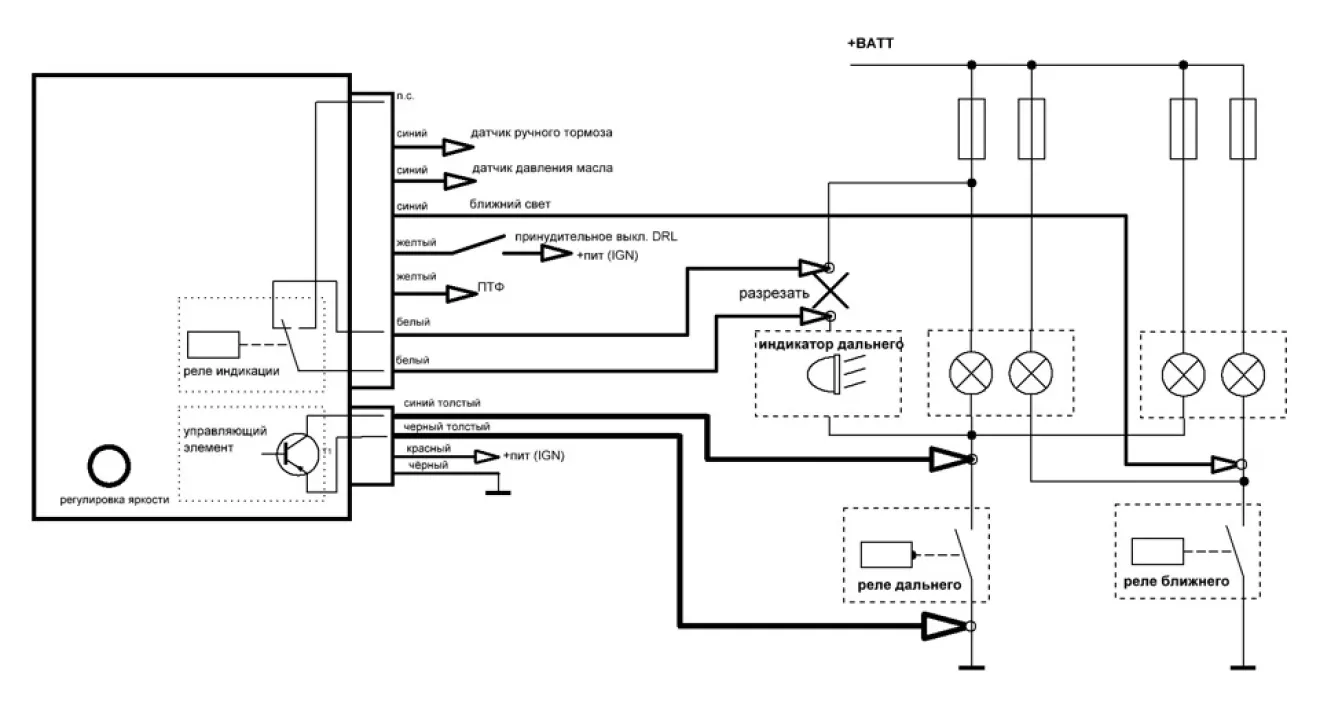

Схема подключения по минусу

Вариаанты подключений к автомобилю (расписан вариант "по плюсу")

Вариантов включения несколько.
Для всех этих вариантов необходимо подключить один силовой провод к замку зажигания или аккумулятору, другой — к лампам дальнего света.
И подключить непосредственно питание самого устройства — массу и плюс.
Теперь собственно варианты подключения:

Первый, самый простой — просто подаём плюс питания на само реле, например, от замка зажигания.
Остальные провода можно не подключать.
После подачи питания на реле зажгутся фары дальнего света на той яркости, что выбрана однажды кнопкой.
Можно оставить и так — при включении зажигания фары включаются, при выключении зажигания — тухнут.
Моргать дальним можно как и раньше, никаких отличий от штатного режима.

Второй вариант, немного интеллигентнее, дополнение к первому — подключаем два проводка к лампам ближнего и ПТФ.
Теперь у нас при включении ближнего или ПТФ -дальний в полнакала гаснет.
При выключении ближнего и/или ПТФ — дальний в полнакала снова загорается.

Третий вариант, по букве закона — подключаем ещё два проводка — к датчику масла и к ручнику.
Теперь у нас выполняются все условия первых двух вариантов, но появляются и новые — дальний в полнакала не загорится, пока не заведён двигатель или машина не снята с ручного тормоза.

Четвёртый вариант — добавляем комфорта.
Дело в том, что при работе фар дальнего в режиме ДХО постоянно светится и значок на приборке, причём тоже вполнакала.
Если кого-то это раздражает — можно подключить ещё два проводка от реле.
Разрываем цепь индикации и подключаем в разрыв эти самые два провода.
Теперь, когда реле ДХО работает — индикатор не светится.
Если дальний в полнакала выключен (выключено реле ДХО) — индикатор работает.

Пятый вариант — для перестраховщиков — можно подключить ещё один проводок на доп.кнопку для оперативного включения/выключения реле.
