Очередной Bluetooth адаптер ГБО на НС-05 НС-06.Пожалуй, самый правильный.И самый маленький

Как и многие, я установил на свой автомобиль ГБО.
Озаботился адаптером для подключения диагностического оборудования.
Начал рыть инет, материалов в сети немерено.
Кабель для диагностики я сделал, используя готовый преобразователь UART-USB на PL2303.
Типа такого (просто пример).
Благо, у китайцев он стоит исчезающе малые деньги и был куплен заранее, да не один (для других целей).
Готовое решение и не требуется ничего обрабатывать напильником.

А вот поиски готовых решений блютус-адаптера вызвали искреннее недоумение.

Изучение множества статей, типа
раз
два
три
просто ошарашили.
Внимание! Я ничего не имею лично против этих людей.Просто ссылки на первые же запросы Гугля.
Остальные такие же, просто лень перечислять.

Взрослые, казалось бы, люди играются в кубики от Ардуиновских наборов, готовых плат стабилизаторов и в лучшем случае преобразователей уровня.
Ладно бы просто излишние размеры этих поделок.
Но ведь всё на соплях и без учёта элементарно-фундаментальных схемотехнических постулатов!
Оно-то будет работать, куда деваться.А потом у них то летом глючат, то зимой не стартует. Ну а то что виснет и отваливается — так типа ж "блютус, что вы хотели"…

Короче, не наш метод.

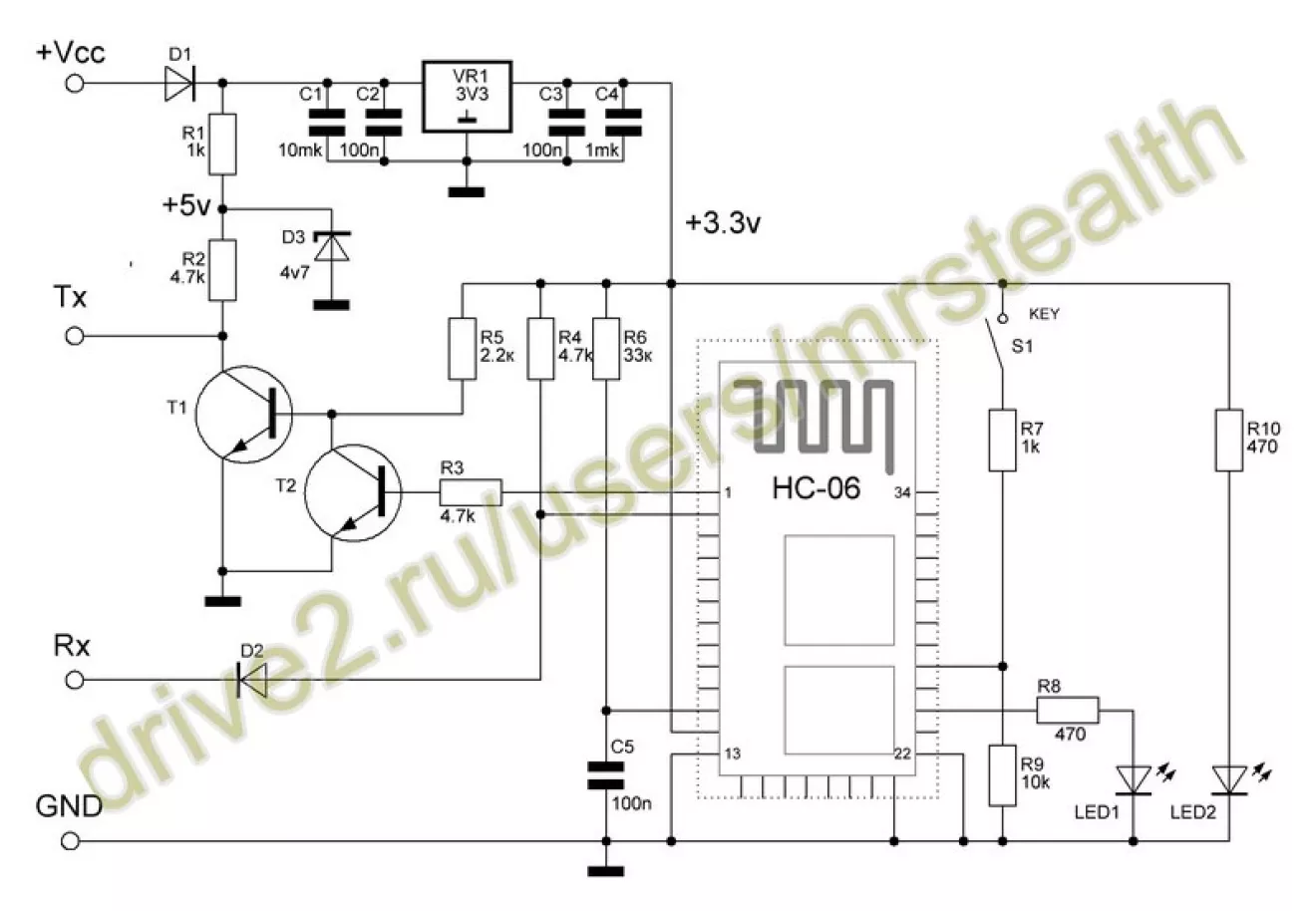

Вот схема "как надо".Не думаю, что это единственный вариант, но поиски ничего похожего не дали.

Приведена схема для модуля НС-06.
Для модуля НС-05 нужно перенести светодиод индикации соединения на ногу 31, а кнопку "Key" на ногу 34.
Остальное без изменений.

Как видно, в схему добавлена самая главная для устройств на микроконтроллерах — цепь "Reset" (нога 11).
Почему "умельцы" её упрямо игнорируют, для меня загадка.
Также сделан преобразователь уровней с 3.3v до 5v стандарта TTL UART.
Для "умельцев", клепающих свои поделки — преобразователи уровня и цепь RESETа описаны в техдокументации к блютус-модулям, как крайне желательные.Ничего нового я не изобрёл, просто сделал адаптер в соответствии с основными требованиями схемотехники.Элементарными, но гарантирующими стабильную работу блютус-соединения.

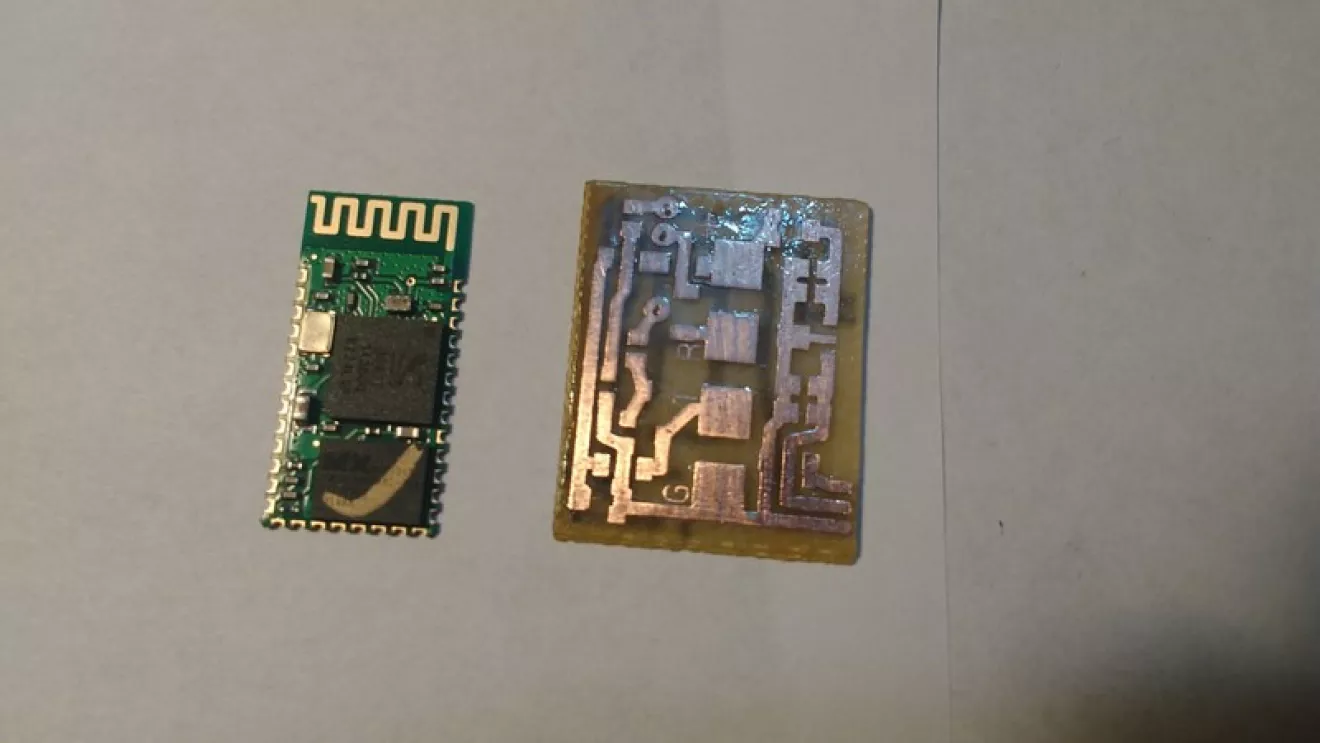

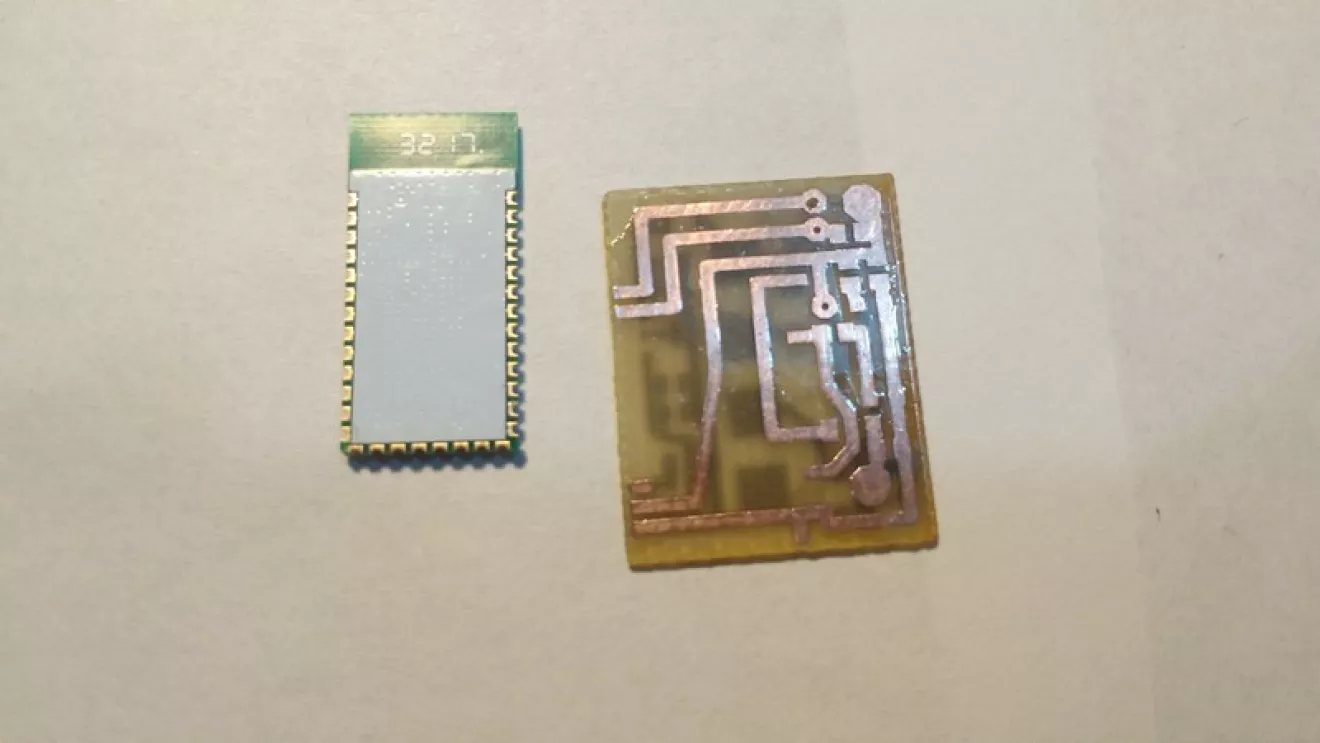

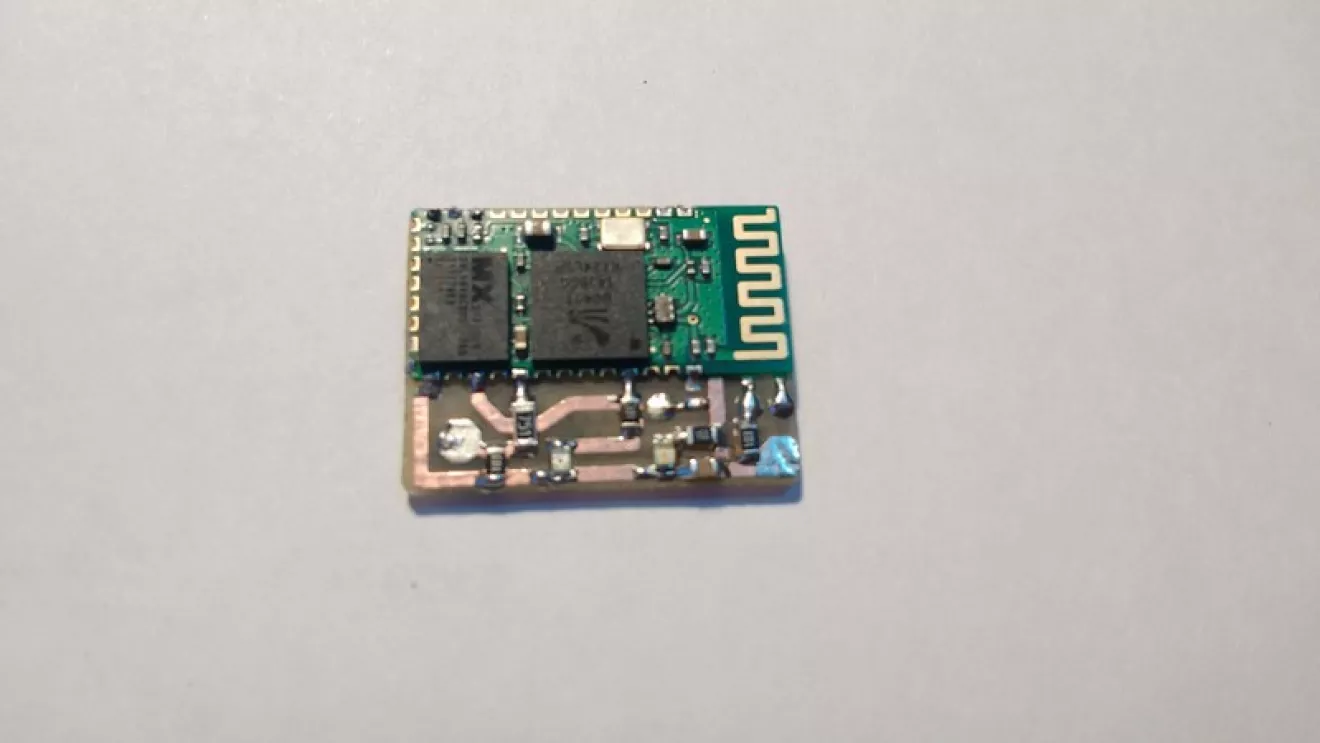

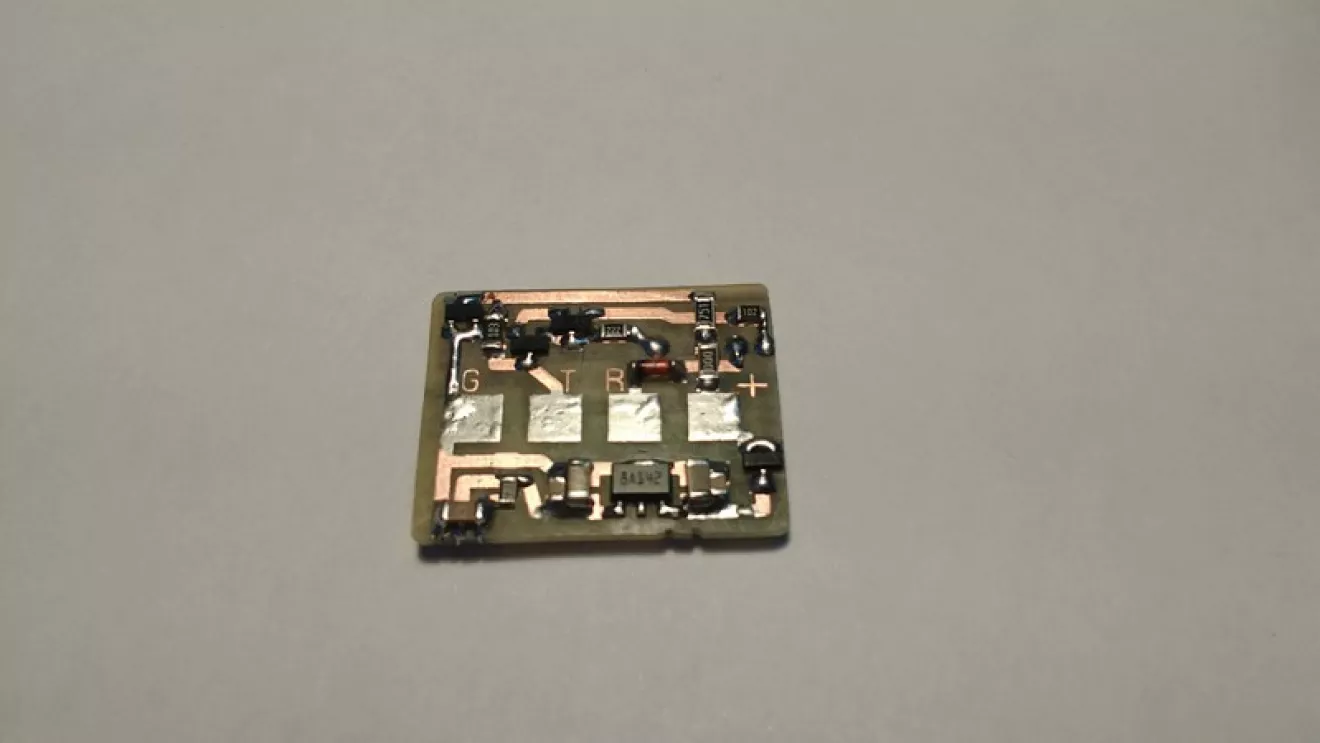

Печатная плата-материнка из двухстороннего текстолита, размером 27*22мм.К ней припаян сам модуль HC-05(06). Плата разведена под оба варианта, можно ставить и HC-05 и HC-06.
Скачать плату в Sprint-Layout можно здесь

Процедура конфигурации модуля расписана очень подробно в инете, мне добавить особо нечего
Использовал удобную программку Termite

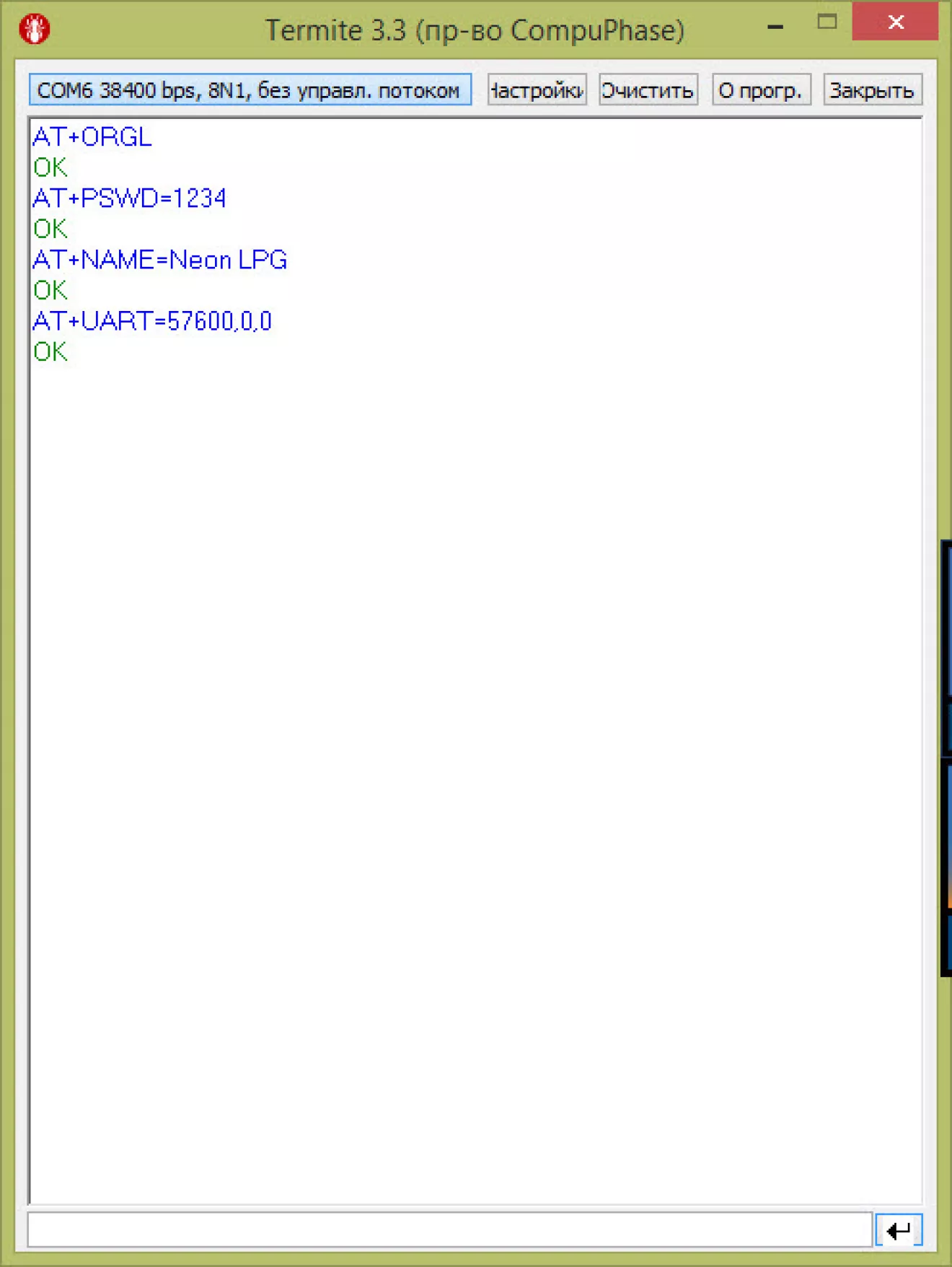

АТ-команды для модуля НС-05, которые мне пригодились

AT+ORGL -настройки на дефолт.Думаю, перед конфигурированием модуль лучше почистить
AT+PSWD=0000 -установка пароля.Ставьте вместо нулей свой
AT+NAME=Neon LPG -имя.Я сделал для своей машины.Поменяйте "Neon LPG" на любое нравящееся
AT+UART=57600,0,0 -скорость обмена данных для ГБО STAG

Вход в режим настройки — замкнуть проводком площадки на плате (KEY)

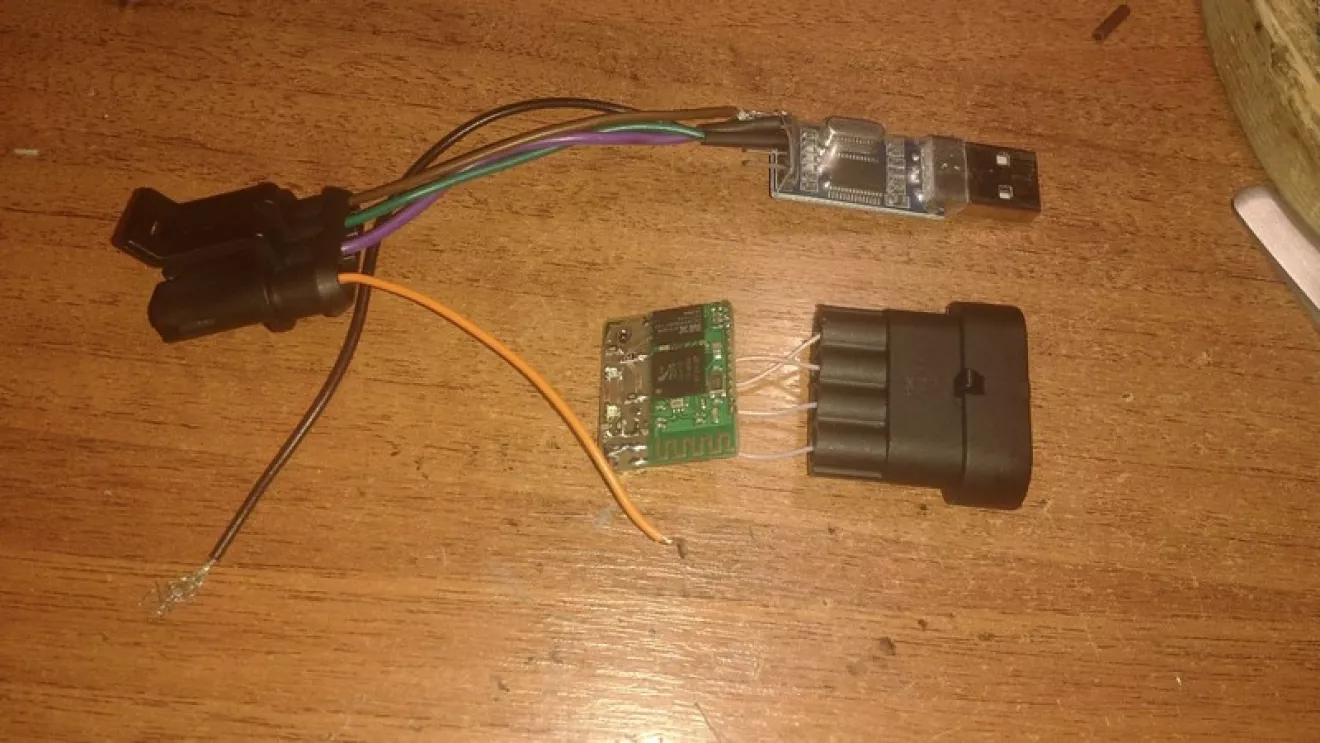

Для настройки удобнее всего собрать USB-UART переходник

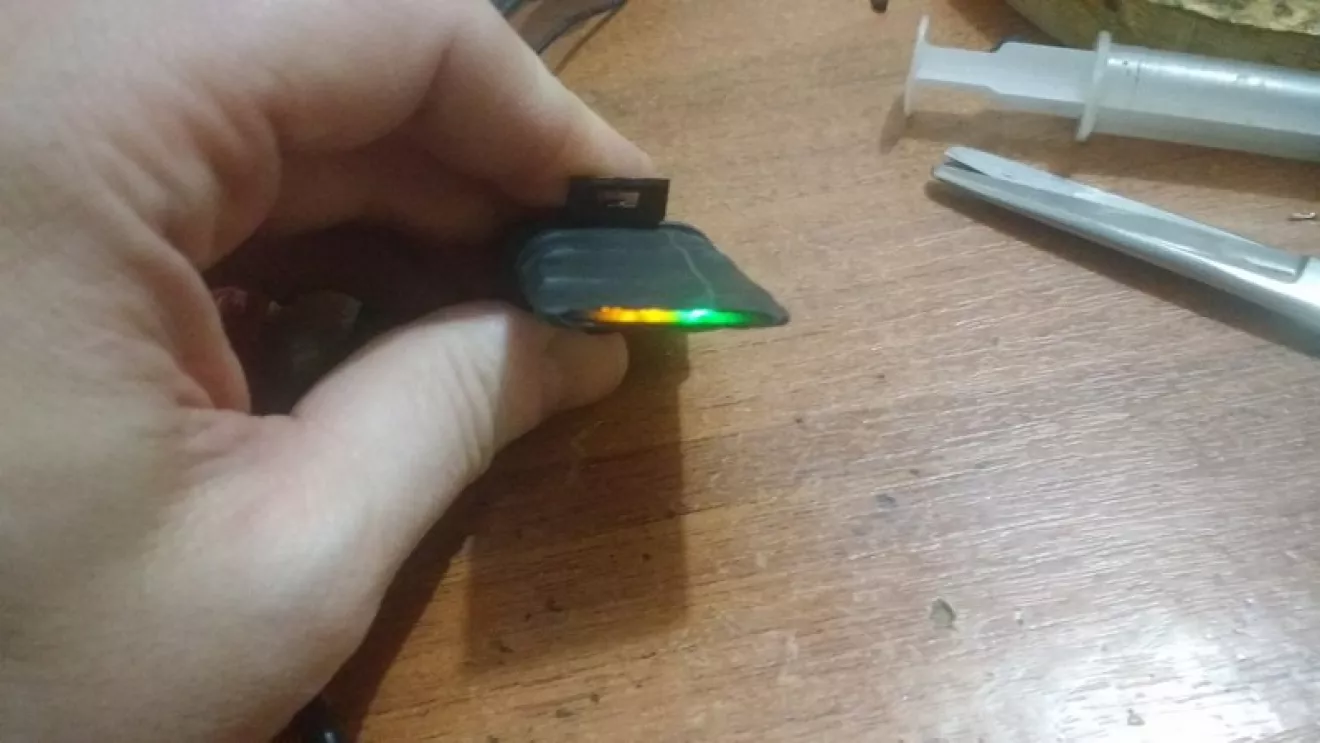

Светодиоды индикации отлично видно с торца сквозь щель в термотрубке

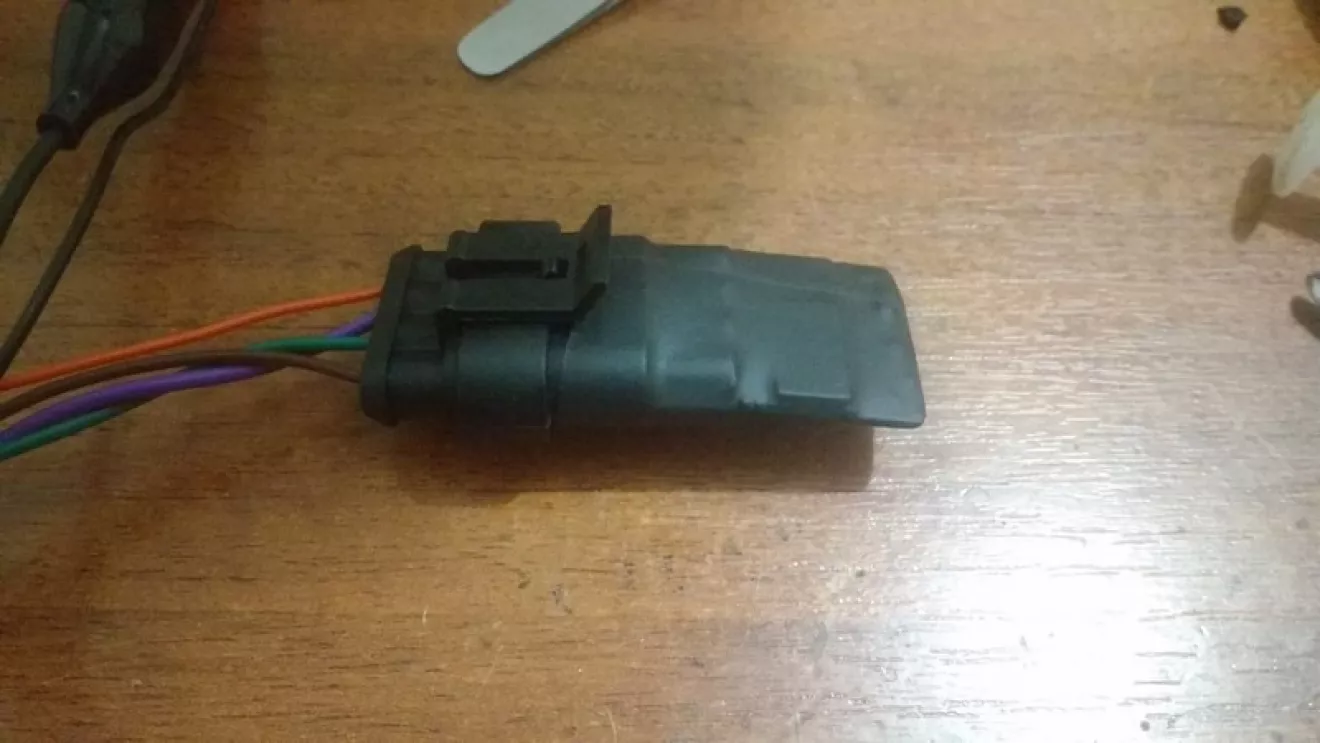

Внешний вид
