Освещаем обочину поворотом руля

Поступил заказ на изготовление девайса, который включал бы штатные противотуманки одной стороны при повороте рулевого колеса в эту сторону.
По типу VAG-овской разработки.

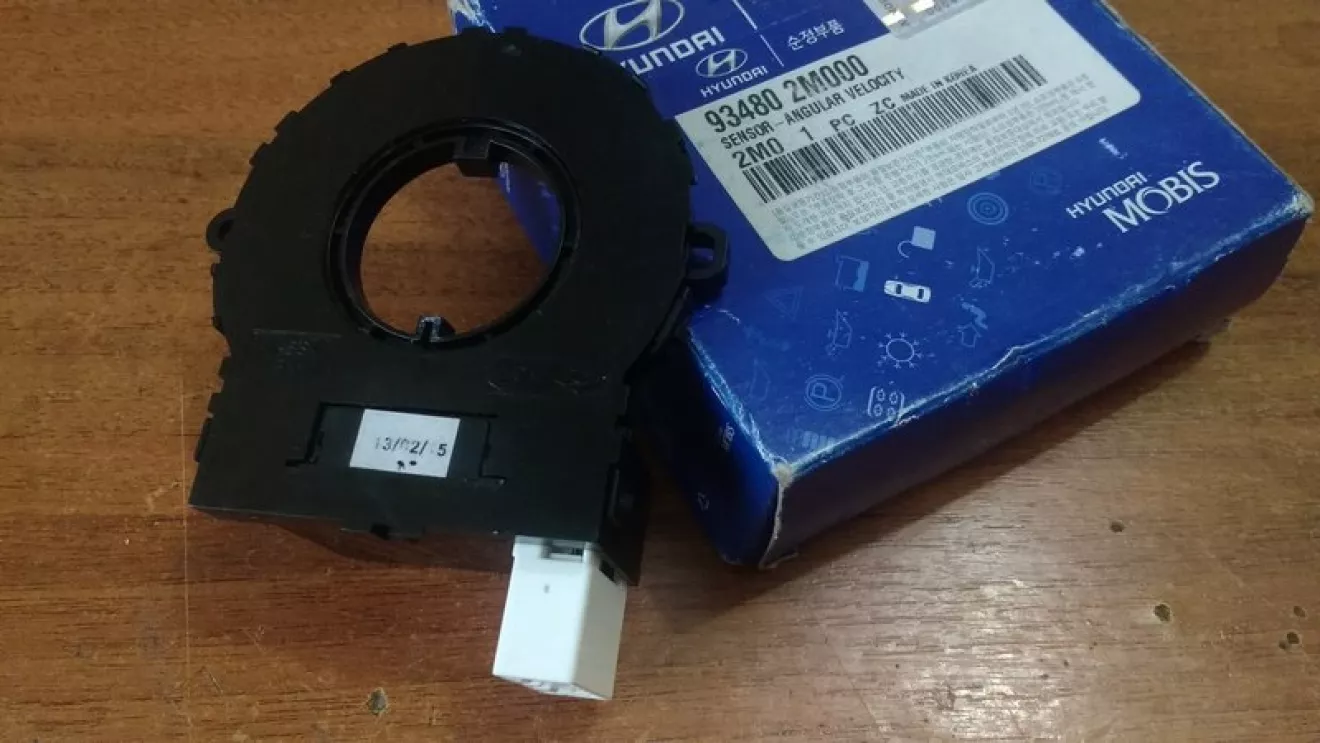

Поскольку установлено данное устройство будет на Хюндай Акцент, устройство управляется Хюндаевским же датчиком поворота руля для машин с ESP.

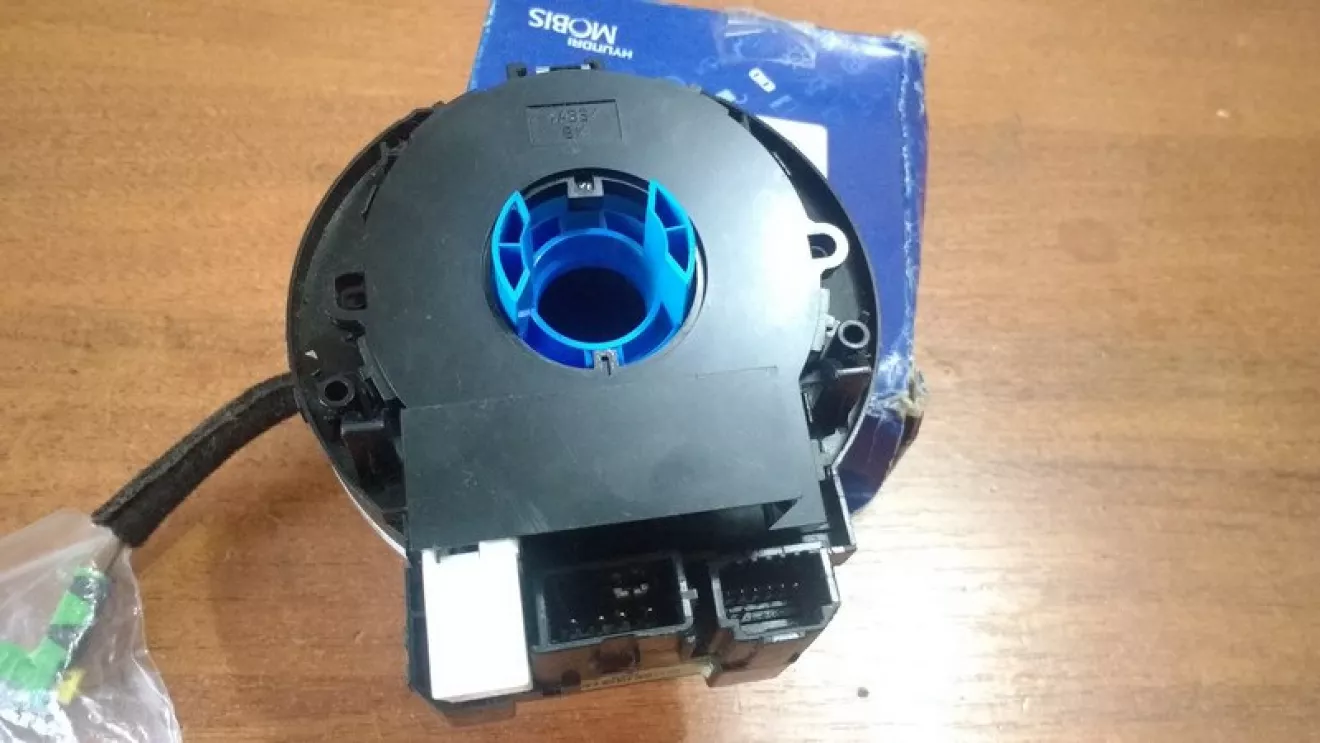

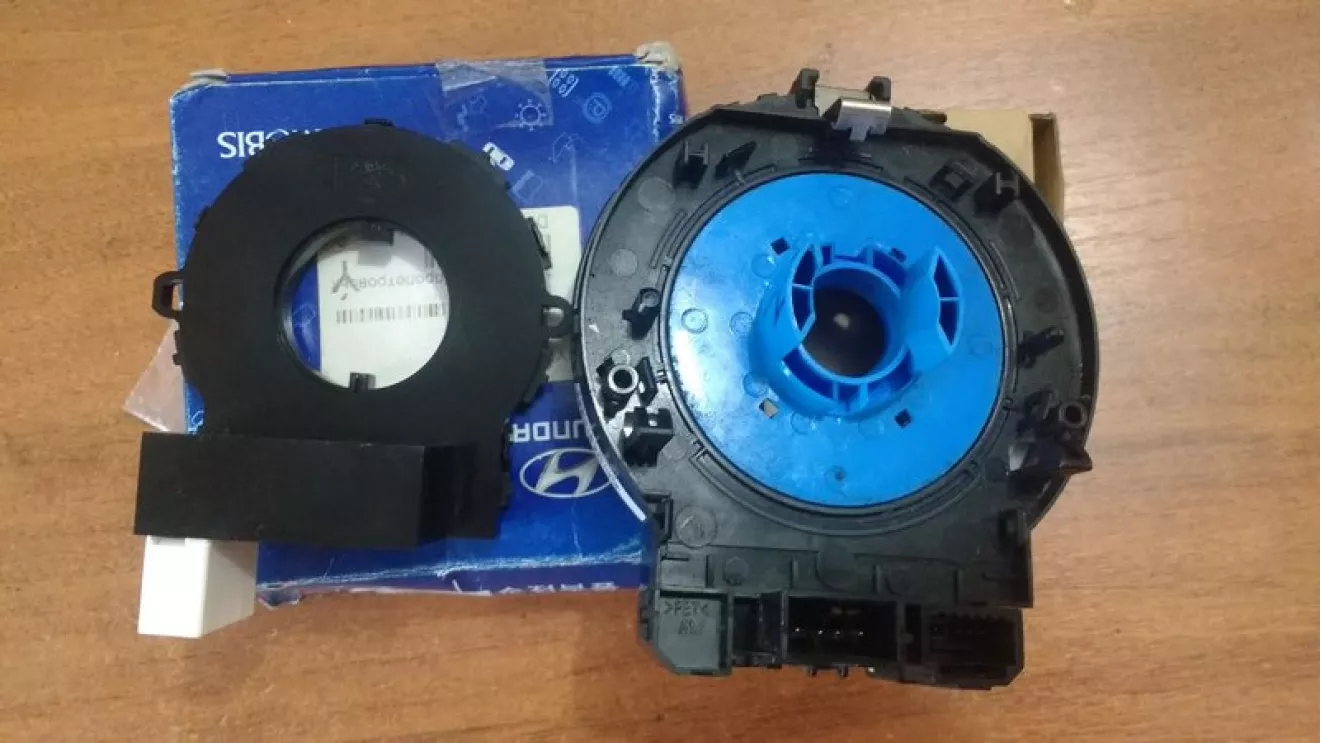

Штатная оригинальная деталь, которая просто прищёлкивается к контактной группе (улитке) руля на свои штатные крепления.На фото я не стал защёлкивать — потом сложно "расщелкнуть"

Работает таким образом — при повороте руля на 20-30градусов (регулируется) в какую-либо сторону плавно включаются ПТФ соответствующей стороны.Эта ПТФ не выключится до тех пор, пока руль не вернётся снова в нейтральное положение, которое соответствует именно прямостоящим колёсам.
При повороте в другую сторону, после того как пройдено нейтральное положение руля, плавно включаются ПТФ другой стороны.
Предусмотрен режим автокалибровки и защита от ненужного включения ПТФ на стоянке.
Если ПТФ включены принудительно штатной кнопкой, само собой работают обе противотуманки и повороты руля игнорируется.
Выход ПТФ рассчитан на лампы до 40вт на сторону.

Инсталляция на автомобиль и натурные испытания

Видео работы

И ещё раз. Инсталляция на автомобиль и натурные испытания
