переделка реле поворотов 955501R000 Accent RB под светодиоды

Как всем известно, на любом автомобиле просто установить светодиодные лампы в повороты невозможно — повороты начинают моргать с повышенной частотой, сигнализируя о неисправности.

Проблема заключается в пониженном токе потребления светодиодов по сравнению с лампами накаливания.
Реле это видит и воспринимает пониженный ток в цепи как отсутствие одной лампы в цепи, переходя в аварийный режим.

Обойти это можно либо покупкой специального реле, рассчитанного именно на светодиоды либо добавлением нагрузочных резисторов (а они греются), либо переделкой родного штатного реле.

В данном случае будем переделывать штатное реле поворотов от Хюндай Акцент RB (2011-1016гв)

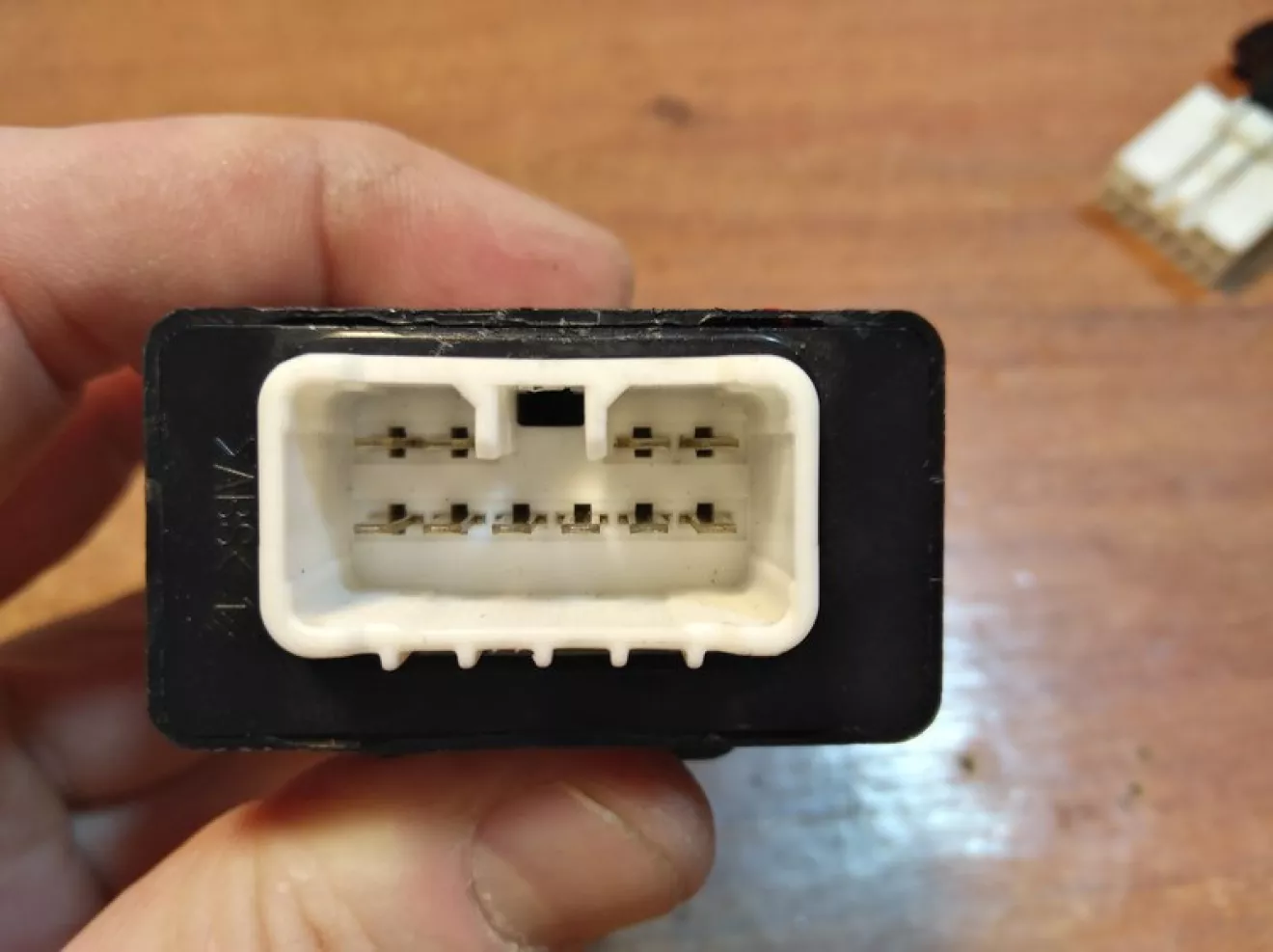

Вот такое реле, с штатным удлинением сигнала поворота до трёх морганий.

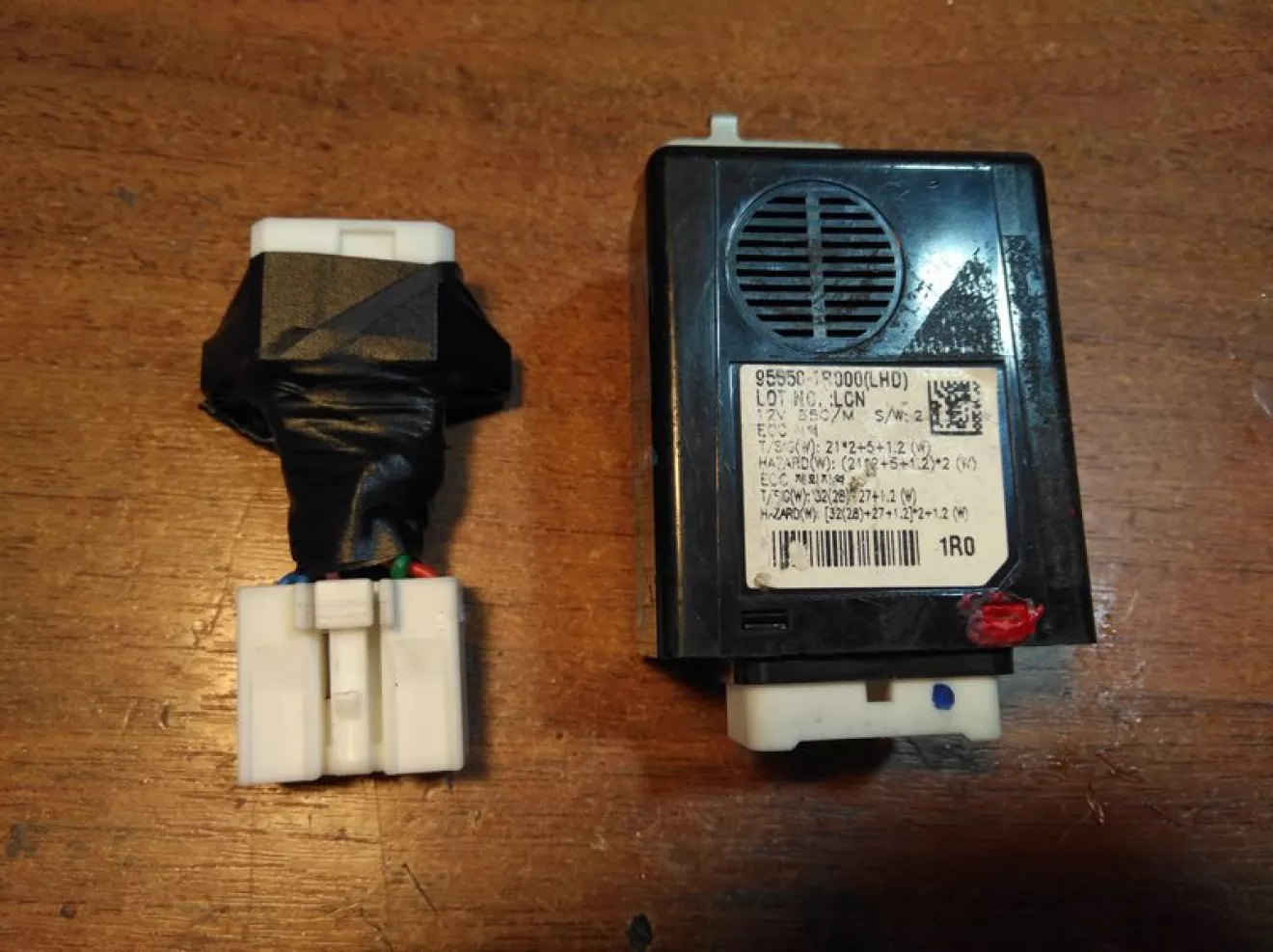

На фото оно с переходником (устанавливалось на Сонату NF, но это к делу не относится).

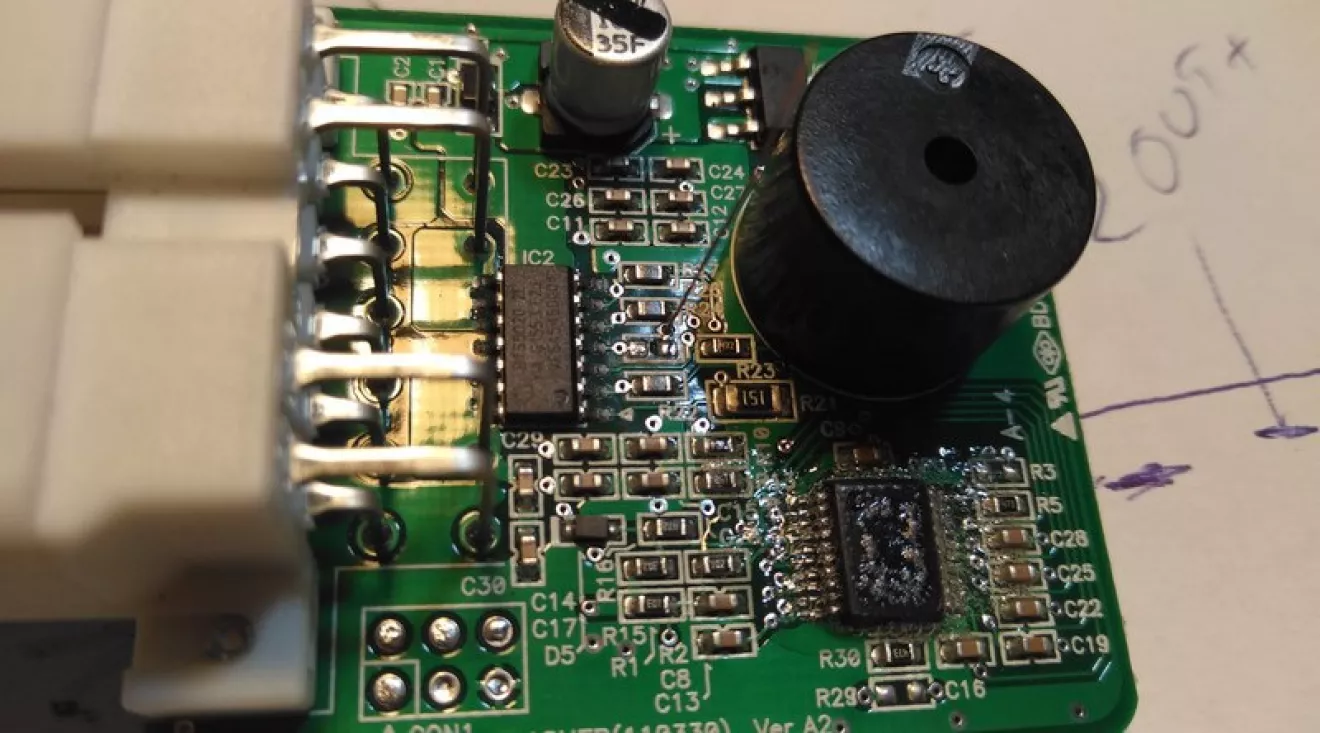

Силовая часть собрана на интеллектуальном ключе BTS5020, а управляющая — на каком-то контролере (для нашей задачи это абсолютно не важно, поэтому даже не стал счищать лак, чтобы посмотреть).

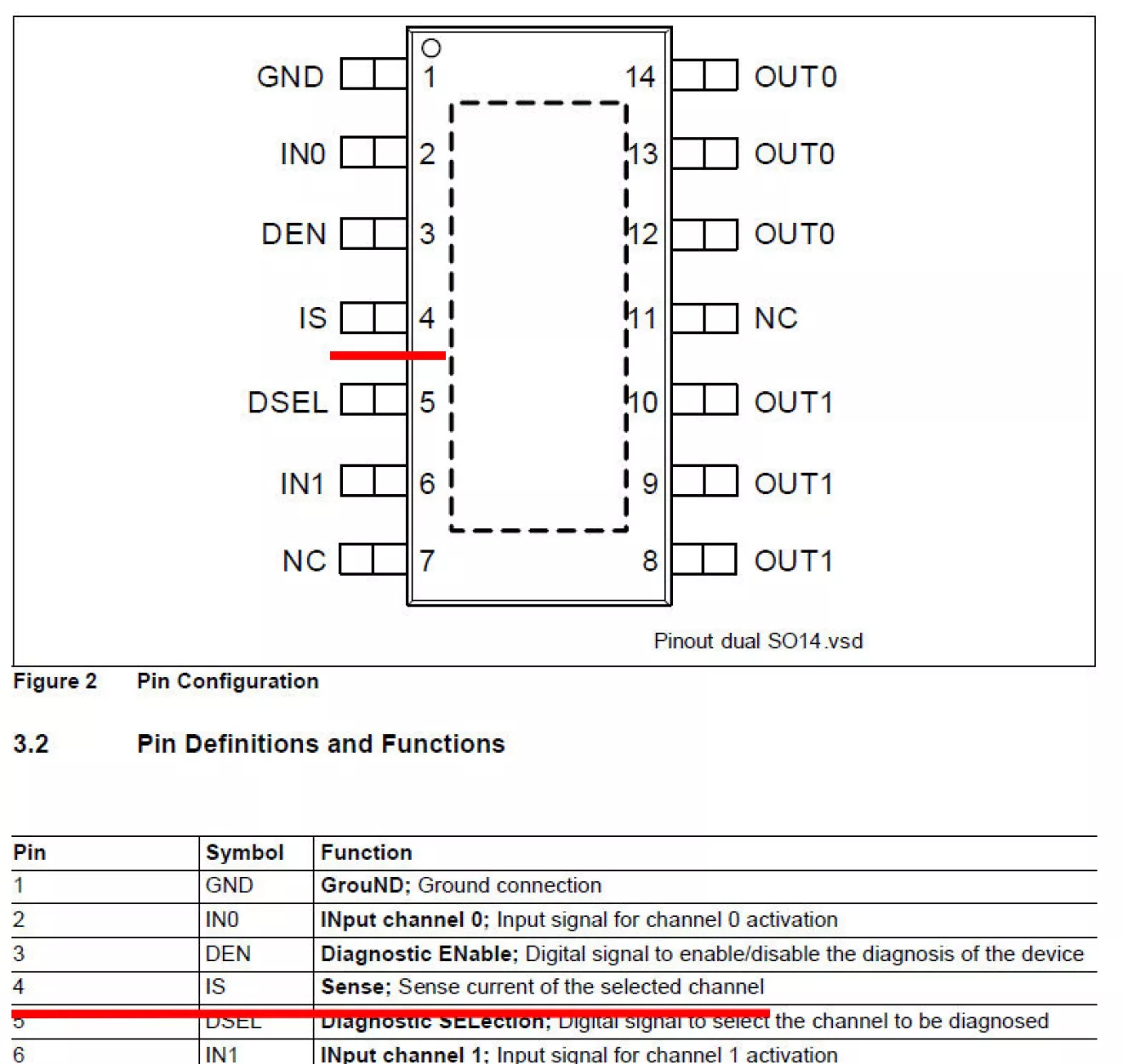

Качаем даташит и видим, что эта микросхема имеет выход детектора тока. Нога 4.

То есть на этой ноге пропорционально нагрузке сигнал меняется.

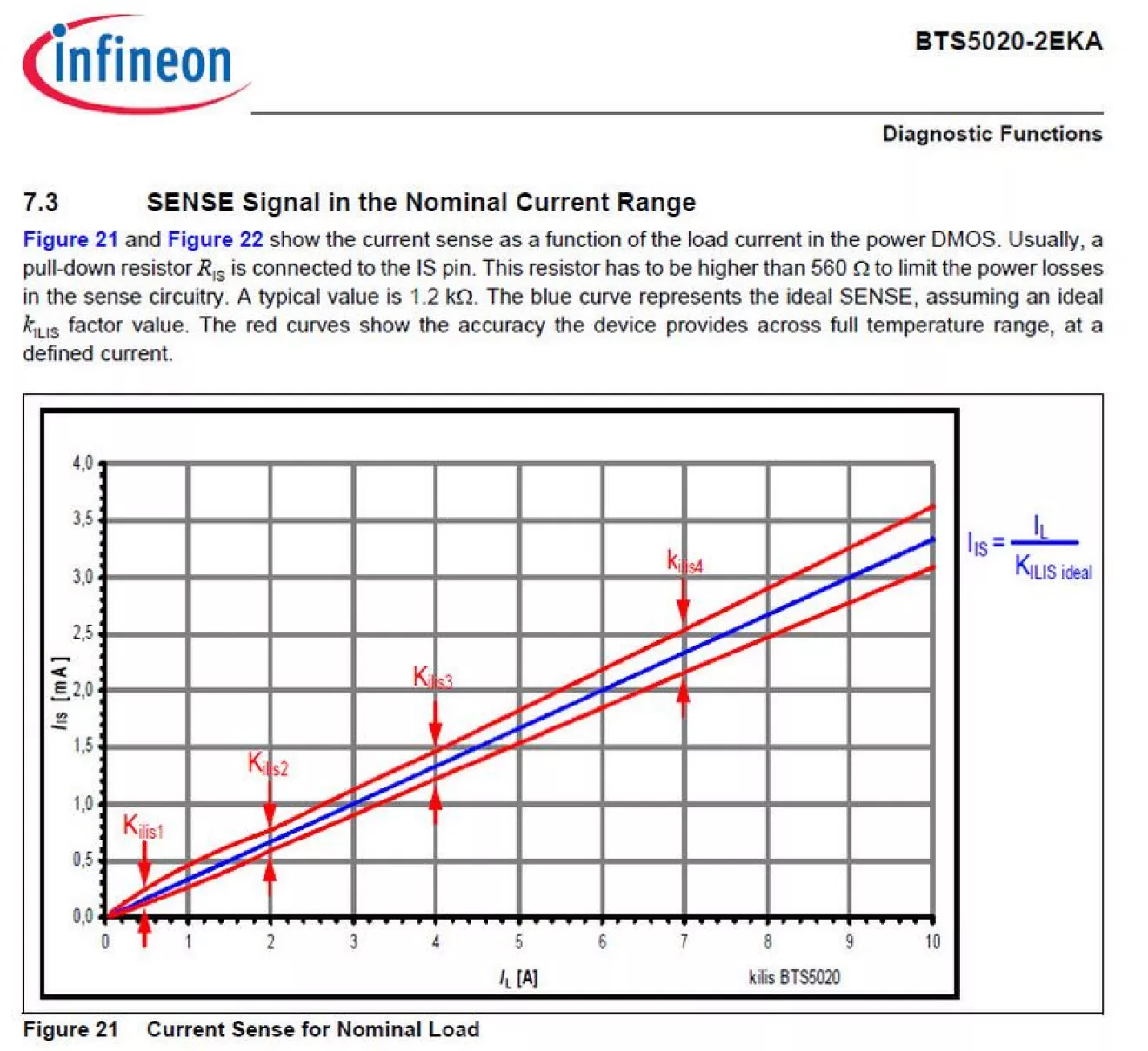

С такой вот зависимостью
Чем больше ток в цепи, тем выше напряжение на выходе.

Этот сигнал подаётся на управляющий контроллер.Он меряет это напряжение и после понижения о какого-то порога (сгорела лампочка или подключили светодиоды) — начинает понимать, что "чего-то не хватает" и переходит в режим индикации аварии (моргание лампами повышенной частотой)

Поскольку наша задача — обмануть реле и заставить его думать, что подключены лампы, а не диоды (ток в цепи бОльше, чем есть на самом деле) — достаточно подать на вход контроллера напряжение питания или близкое к нему.
Контроллер будет думать, что ток в цепи максимальный и перестанет "истерить".
При этом у реле пропадает способность сигнализировать о сгоревшей лампе, но тут уж ничего не поделать — это неизбежное зло и расплата за простоту переделки.
Сама переделка заключается в выпаивании резистора на плате и подпаиванию резистора в воздухе 470ом-4.7ком (то есть почти любого)между питанием всей схемы и входом контроллера

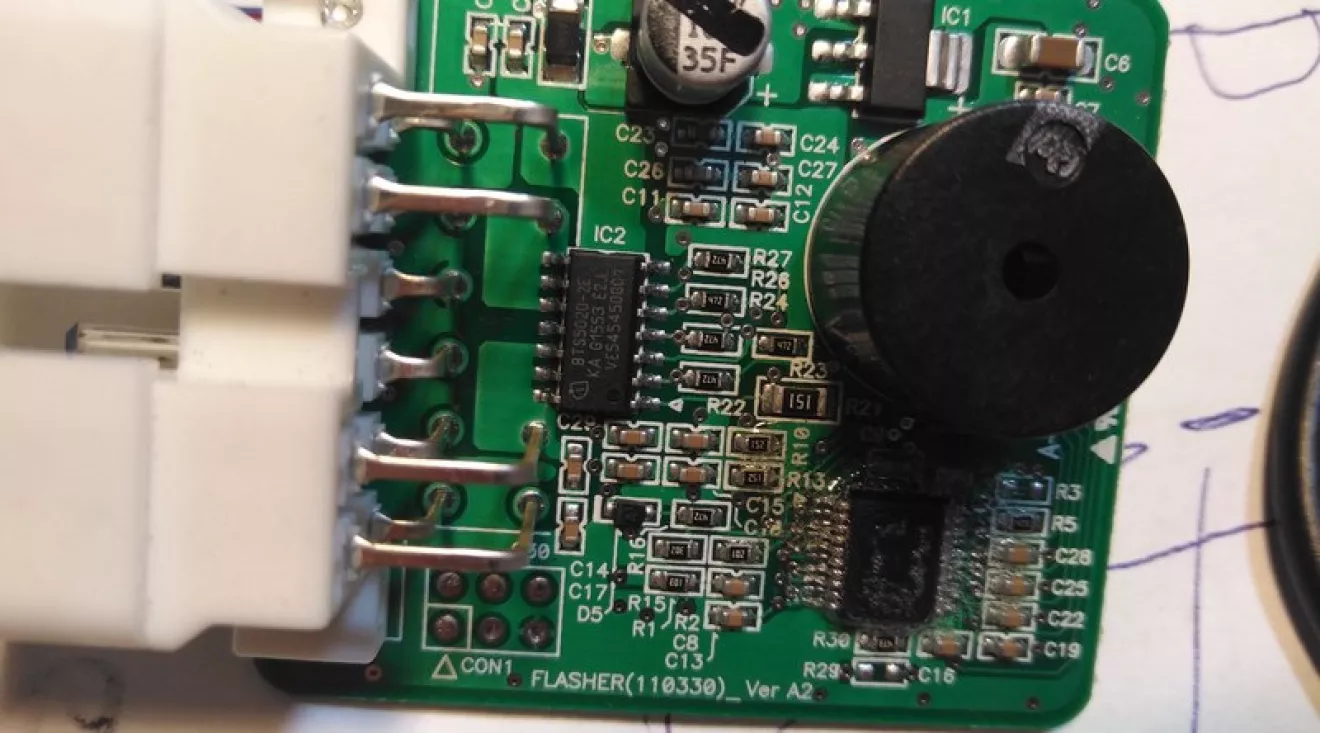

Один из выводов можно подпаять через переходное отверстие, как на фото

Второй вывод резистора припаять прямо на выход КРЕНКи, её хорошо видно за буззером.

После такой переделки реле начинает нормально работать даже от одного чахлого светодиодика на 20мА тока.
