Управляем круизом с аудиокнопок

Этот адаптер был испробован в работе на Hyundai Accent RB.
Владельцы этого автомобиля при самостоятельной активации и дооснащении круизом сталкиваются с проблемой дефицита и дороговизны штатных кнопок круиз-контроля.
Данный адаптер пригодится тем, кто не хочет переплачивать за штатные кнопки круиз-контроля либо если их вообще не существует.

Адаптер работает таким образом
В режиме аудио — все кнопки на руле управляют аудиоустройством.
То есть кнопки VOL+, VOL-, MUTE регулируют или приглушают громкость, SEEK+, SEEK- листают треки, MODE переключает источники на магнитоле.
Если необходимо перейти в режим управления круиз-контролем — зажимаем и держим кнопку MODE до появления звукового сигнала.
После этого кнопки SEEK и кнопка MODE нажинают управлять круизом.
Кнопки громкости и приглушения звука по прежнему управляют аудиоустройством.
В этом режиме нажатие MODE кнопки соответствует команде CANCEL, нажатие SEEK+ соответствует RES+, а кнопка SEEK- соответствует SET-
В режиме круиз-контроля любое нажатие на кнопку MODE, SEEK+ и SEEK- дублируется звуковым сигналом, чтобы было ясно, в каком мы режиме находимся, не отвлекаясь от дороги.
Чтобы выйти из режима круиз-контроля, нужно снова удерживать кнопку MODE до появления звукового сигнала.
При этом происходит отключение круиза и возврат в режим аудиоуправления.

Подключение очень простое — сам адаптер подключаем в разрыв проводу выхода аудиокнопок. На том же разъеме подключаем и общий провод адаптера. Плюс питания берем с провода АСС. На другой стороне адаптера — выход на управление круизом. Эта сторона полностью гальванически изолирована, что позволяет подключать круиз любого поколения и вольтажа, не переживая при этом о земляных петлях и нестыковках напряжений.

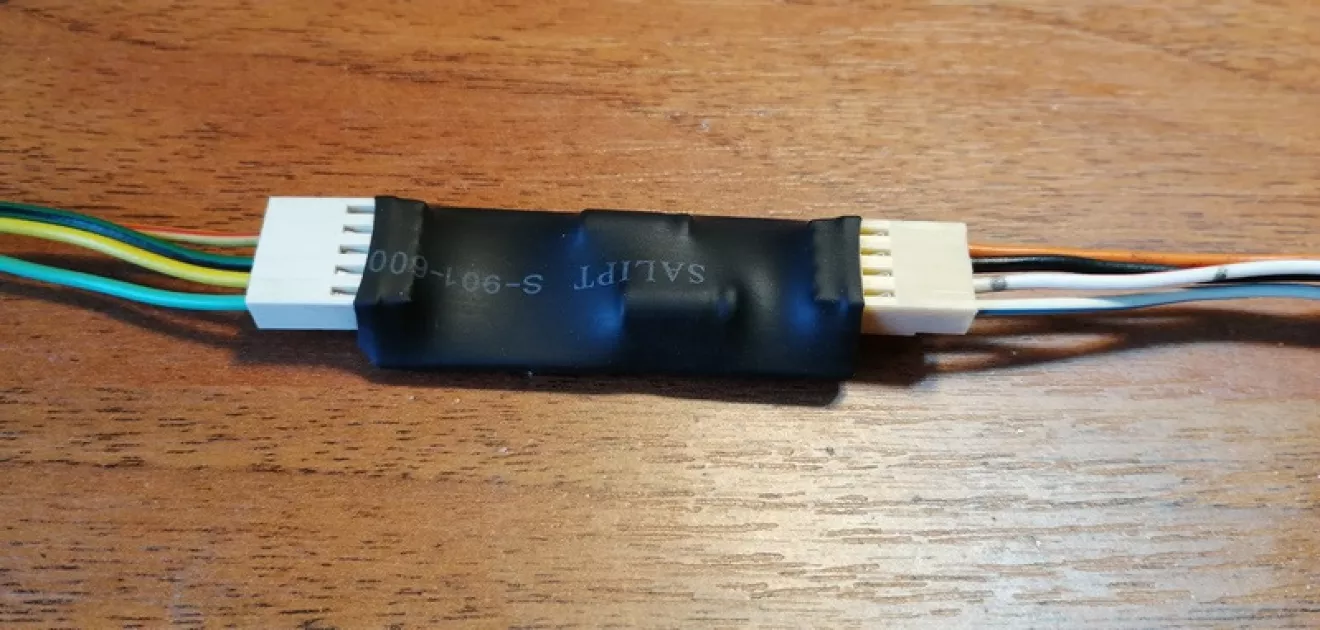

Внешний вид

Вот видео работы
