Контроллер отопителя v.3. Готовь сани летом

Опубліковано: 15 березня 2021р. 16:07
Я їжджу на Chrysler Neon (1G)
Київ, Україна

Готов и проверен в работе третий вариант контроллера отопителя

Первый вариант описан здесь, второй здесь

Отличия от первых вариантов —
Работает при напряжении питания как 12в, так и 24в
Позволяет автоматизировать работу отопителей ОВ-95, ОВ-95, а также Сирокко, Вебасто, Микуни, Нафтове Топени и прочих, со схожим принципом работы.

Позволяет подключать свечу накала, рассчитанную на низкое напряжение, напрямую к контроллеру, без балластного резистора.
Имеет возможность контроля горения как с помощью датчика горения РС66В, так и обычной термопары K-типа

Переработан и оптимизирован процесс настройки и работы с внешней помпой (вместо встроенного насоса)

В остальном, принцип работы не отличается от первого варианта, но есть дополнения в конструктиве и прошивке, очень существенные

Как и прежде, контроллер позволяет полностью автоматизировать включение-выключение отопителя одной кнопкой либо с пульта ДУ.
Имеет режим автоматического поддержания заданной температуры в помещении.
Работает как с встроенным насосом так и выносным (полезно, у кого штатный насос исчерпал свой ресурс)
Ну и само собой множество защит от работы отопителя в нештатном режиме. Оптимизированы старые, добавлены новые.

Продублирую здесь основной алгоритм работы

Нажатие и отпускание кнопки "ON" запускает режим разогрева свечи накала. Светодиод начинает мигать. После того, как свеча будет полностью разогрета, включается вентилятор на стартовой скорости (50% от полной скорости) и подаётся топливо в камеру сгорания. Свеча накала постоянно будет запитана и разогрета до рабочей температуры до момента срабатывания датчика горения, то есть до момента подтвержденного устойчивого горения топлива в камере сгорания. После того, как появился сигнал с датчика горения, свеча накала обесточивается, отопитель работает в штатном режиме.
После выхода отопителя на штатный режим работы можно выбирать удобную скорость работы вентилятора кнопками "FAN+" или "FAN-" (до момента выхода отопителя на рабочий режим все кнопки, кроме "ON" игнорируются).
Выключение отопителя осуществляется также нажатием кнопки "ON".При этом начинает мигать светодиод, отключается подача топлива и отопитель переходит на максимальную скорость работы, независимо от предыдущего состояния вентилятора. Вентилятор будет вращаться на максимальной скорости (осуществлять продувку камеры сгорания) до момента пропадания сигнала от датчика горения и плюс еще три минуты (либо до достижения температуры воздуха на выходе 30гр.) После этого светодиод гаснет. Отопитель отключен.

Работа в режиме автоматического поддержания температуры
Активно, если подключен датчик внешней температуры.
В автоматическом режиме отопитель может самостоятельно поддерживать температуру окружающего воздуха, автоматически выключаться и включаться, если температура стала выше либо ниже требуемой.
Диапазон плавной регулировки скорости работы вентилятора в зависимости от внешней температуры — от 10 до 16гр.С.
Если температура ниже 10гр, отопитель работает на максимальной скорости. По мере увеличения температуры от 10 до 16гр отопитель снижает обороты. Соответственно, если температура понижается — обороты увеличиваются.
Если температура будет выше 16гр, отопитель выключится и перейдет в режим ожидания.
Режим ожидания индицируется светодиодом (медленное моргание).
После того, как температура снизится до 9гр, отопитель снова включится и цикл отслеживания температуры повторится.

Вопросы, связанные с приобретением — пожалуйста в личку, не засоряйте комментарии

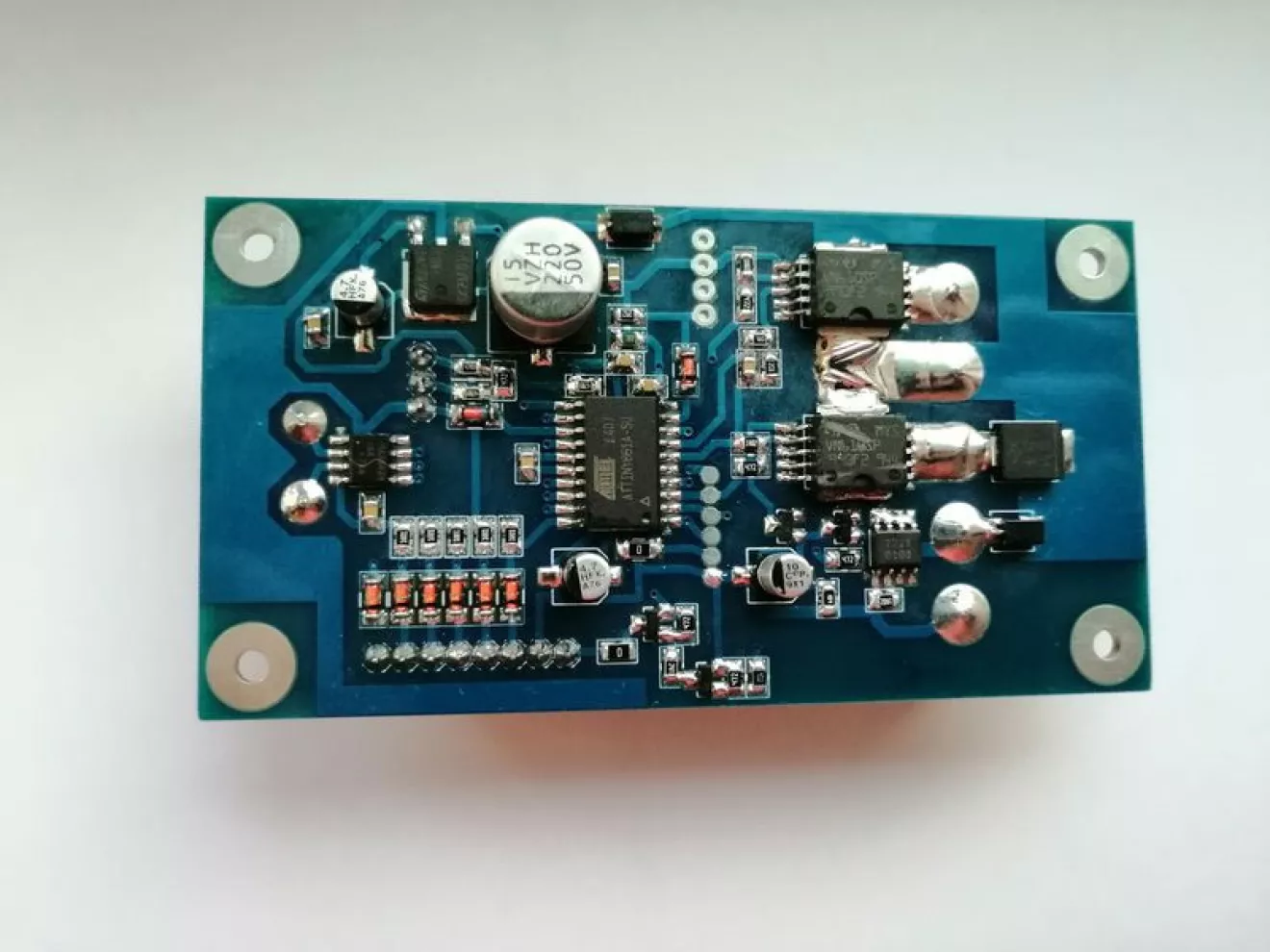

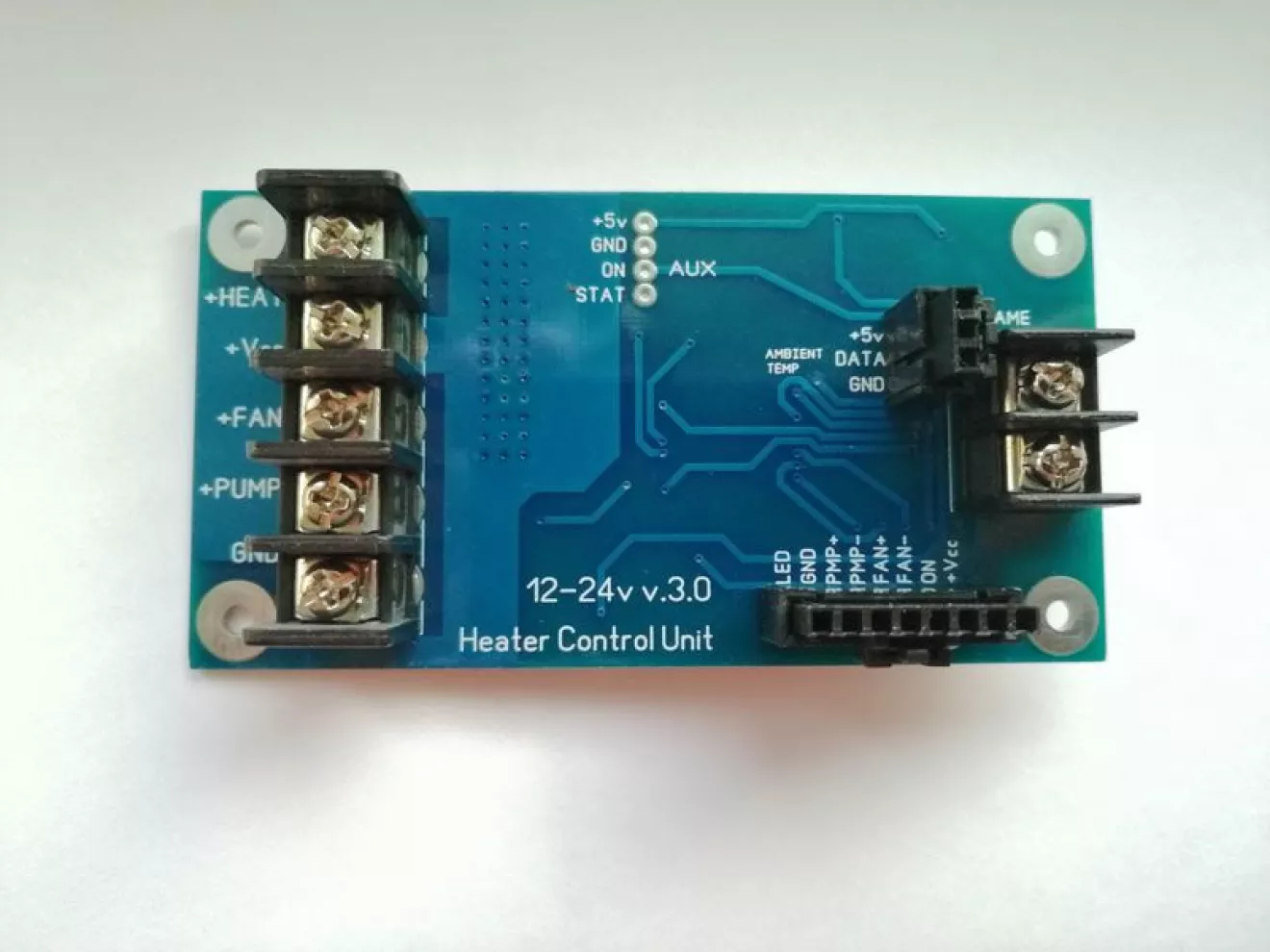

Внешний вид

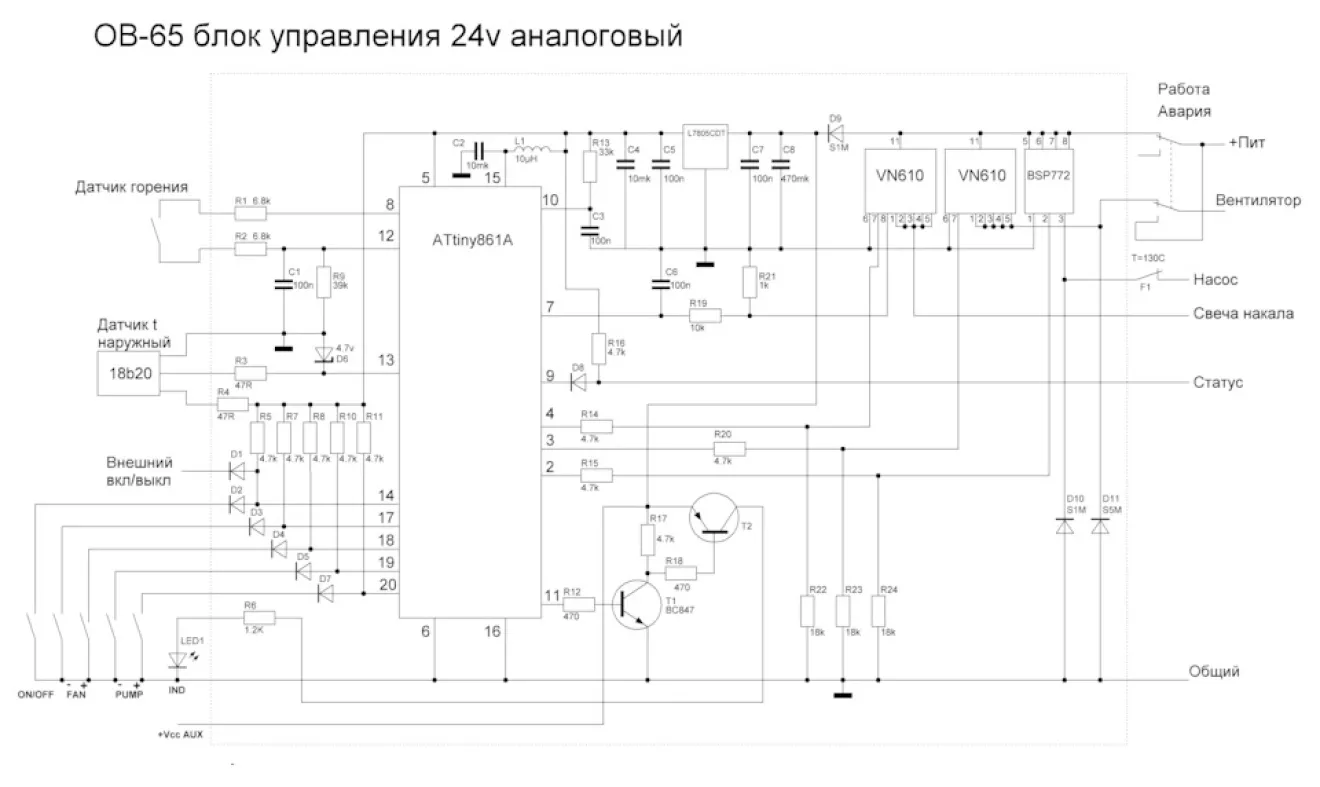

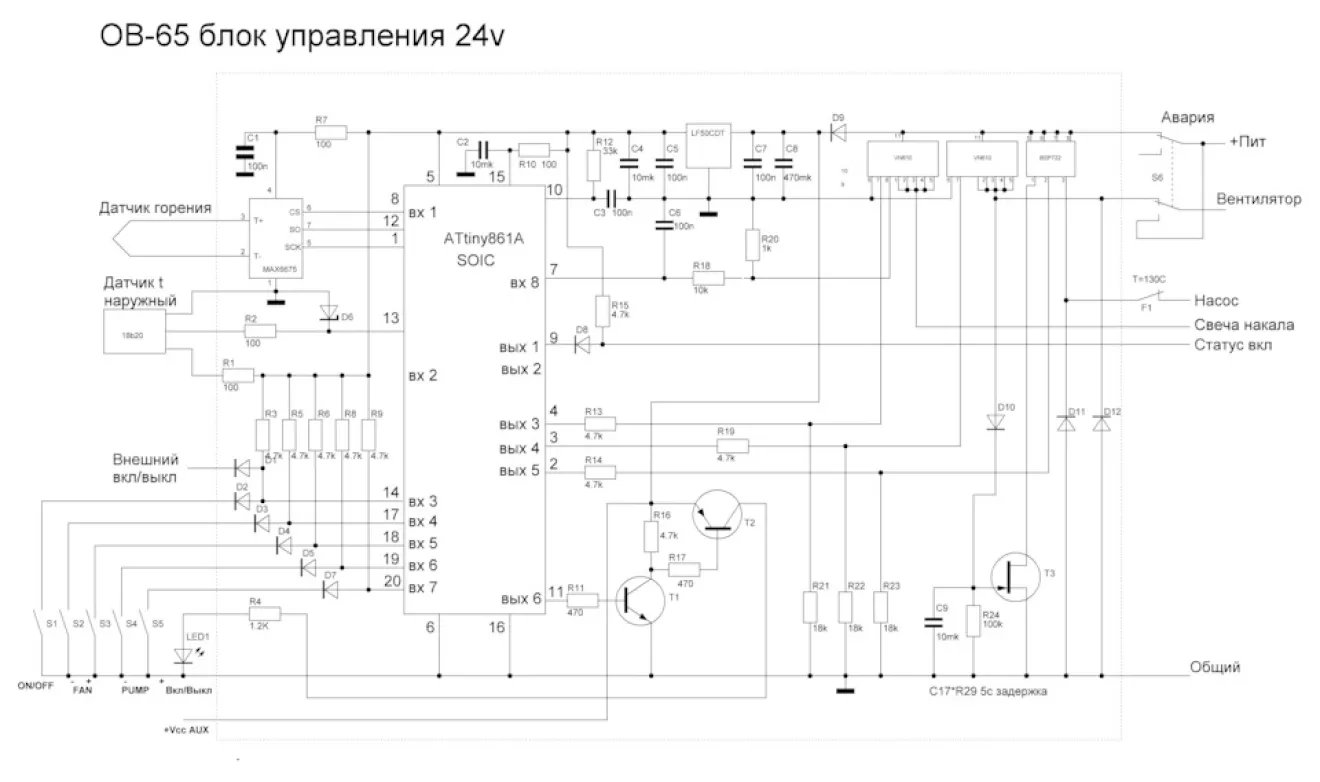

Принципиальная схема

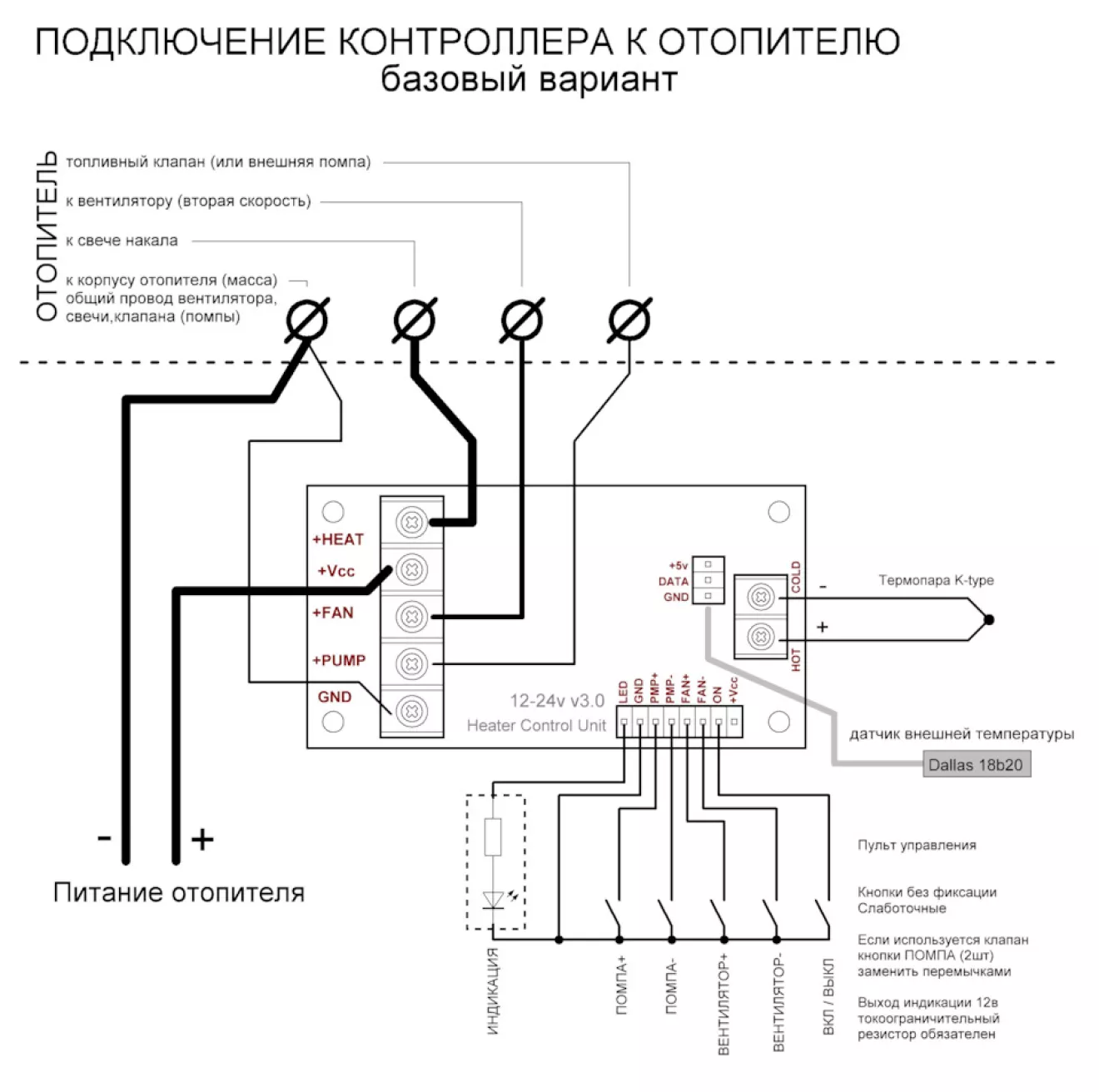

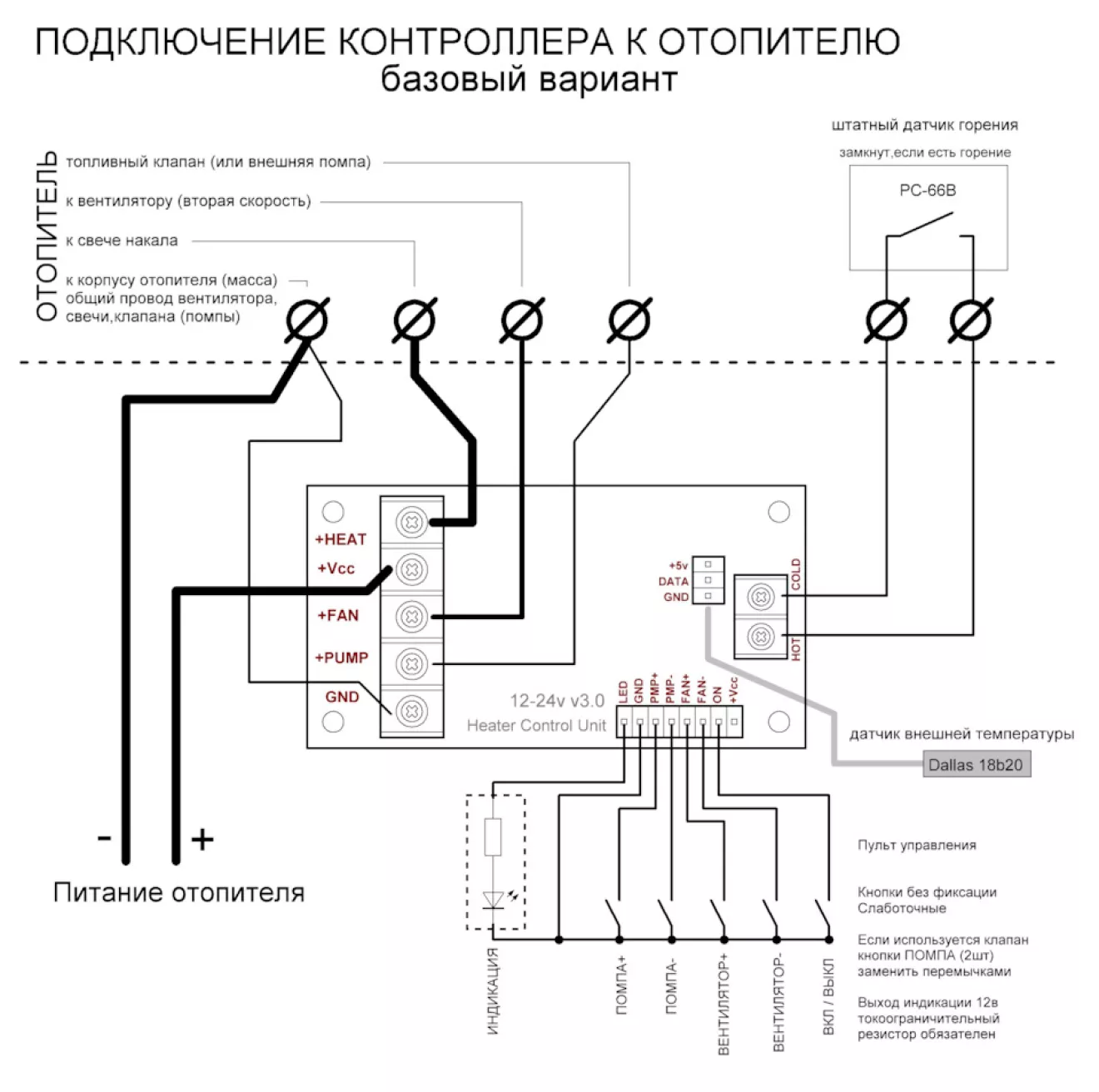

Общая схема подключения

Готов окончательный вариант контроллера описан здесь
