Жить стало проще. SMD печь PUHUI T-962A

Опубліковано: 18 грудня 2021р. 13:38
Я їжджу на Chrysler Neon (1G)
Київ, Україна

Однажды, в какой-то прекрасный вечер я осознал, что пайка на заказ моих девайсов занимает катастрофически много времени — буквально с утра до вечера, каждый день. И любая остановка этого "конвеера" грозит минимум срывом сроков ожидания заказчиков и наваливанием ещё большей кучи заказов.
Буквально не продохнуть.
ТАК ЖИТЬ НЕЛЬЗЯ — сказал я себе. Надо что-то менять.

Задумался об автоматизации процесса
Перво-наперво, нужна паяльная печь и дозатор подачи паяльной пасты.
Если есть эти два девайса, жить становится проще.
Выглядеть это должно так — дозатором накапал на контакты платы флюс-припой, потом сверху на флюс накидал детальки и потом весь этот бутерброд в печку. Она там самостоятельно плату нагревает, при этом флюс-припой плавится и детальки волшебно припаиваются к контактам.
Резко сокращается время производства

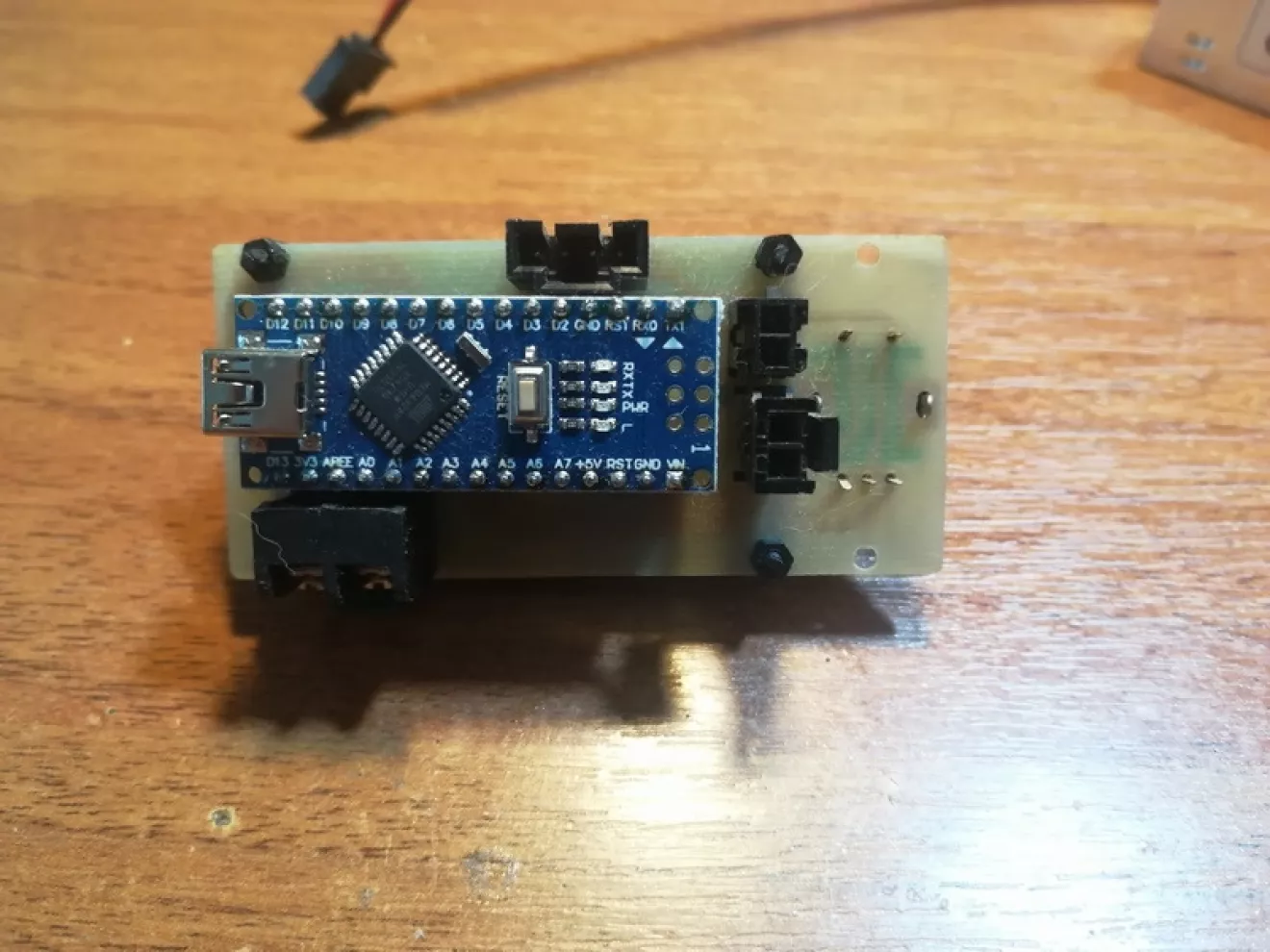

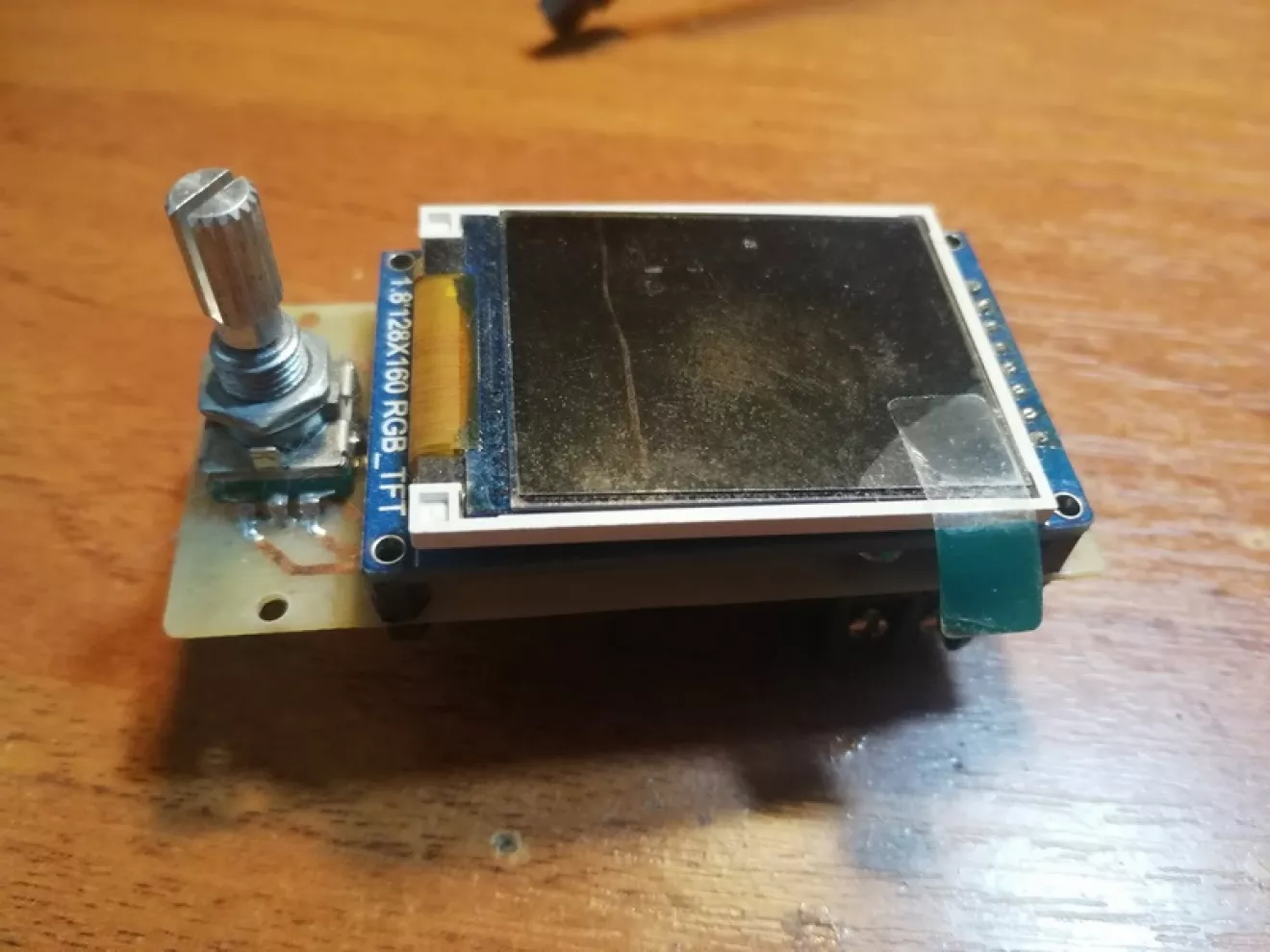

Вначале собрал на Ардуйне (прости господи) плату управления печкой

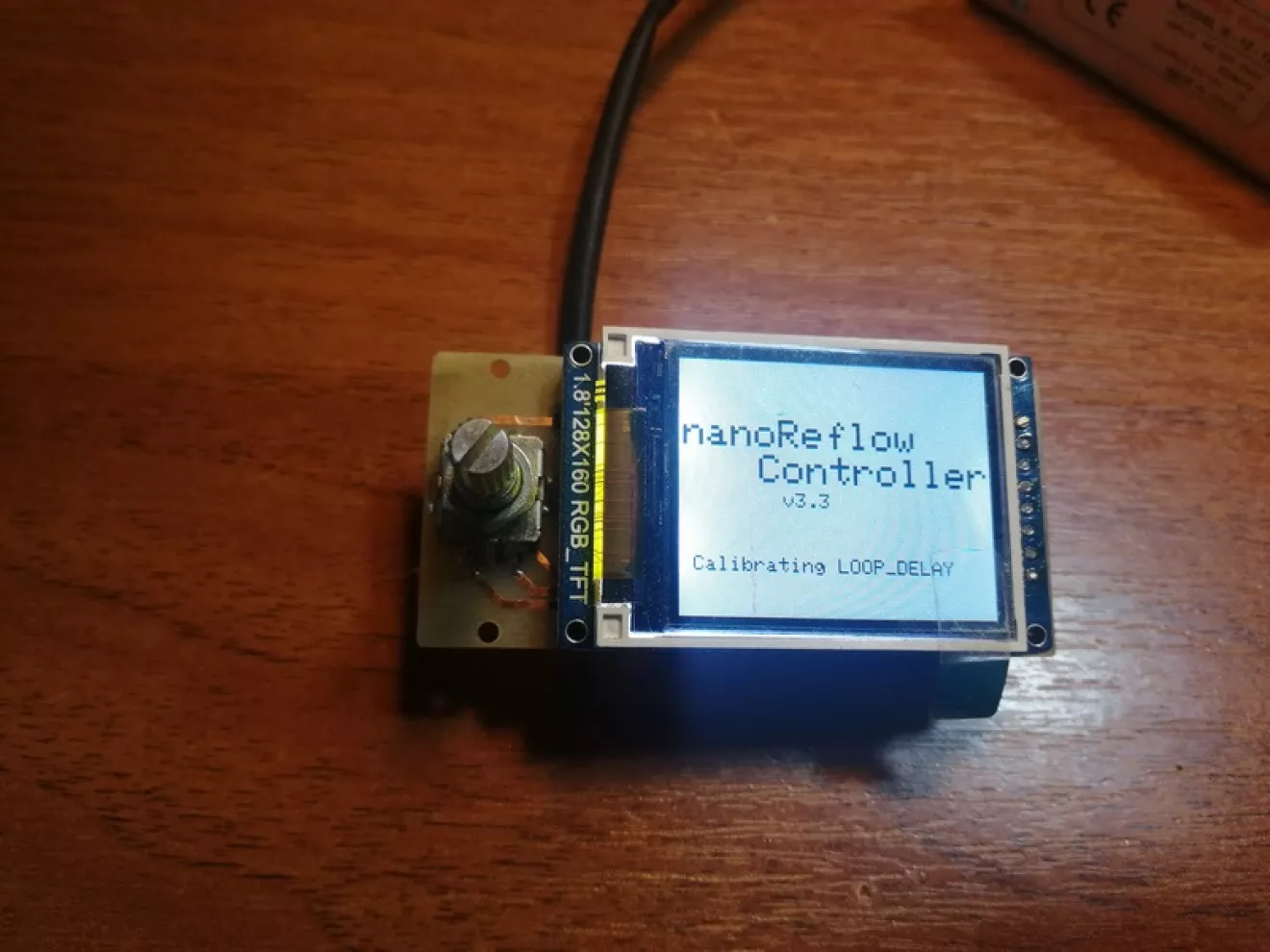

Называется nanoReflowController
Проверил на лампочке с прикрученной к ней термопаре — вроде работает (надо кому? Отдам по цене деталей)

А дальше-то что? Надо что-то искать, какой-то ростер, что-то прикручивать, допиливать, дозаказывать…
И всё это, повторюсь, в условиях жесточайшего цейтнота, когда и так нет свободной минуты.

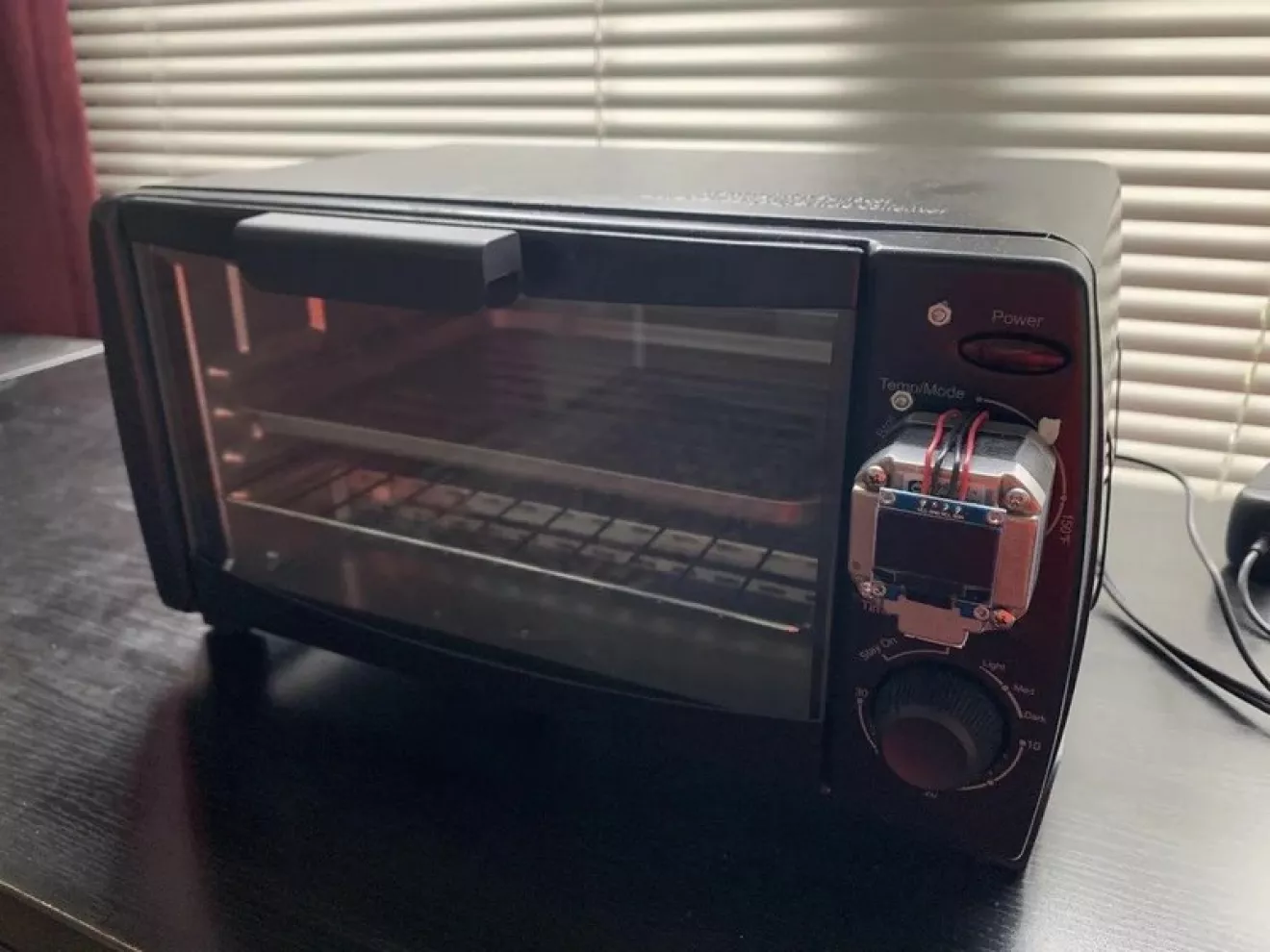

А в результате получу какое-то эстетическое безобразие типа такого (фото из интернета, первое попавшееся)

Задавил жабу, выделил средства. Прикупил паяльную печь.
Название фирмы веселое, PUHUI ( TAIAN PUHUI ELECTRIC TECHNOLOGY Co)

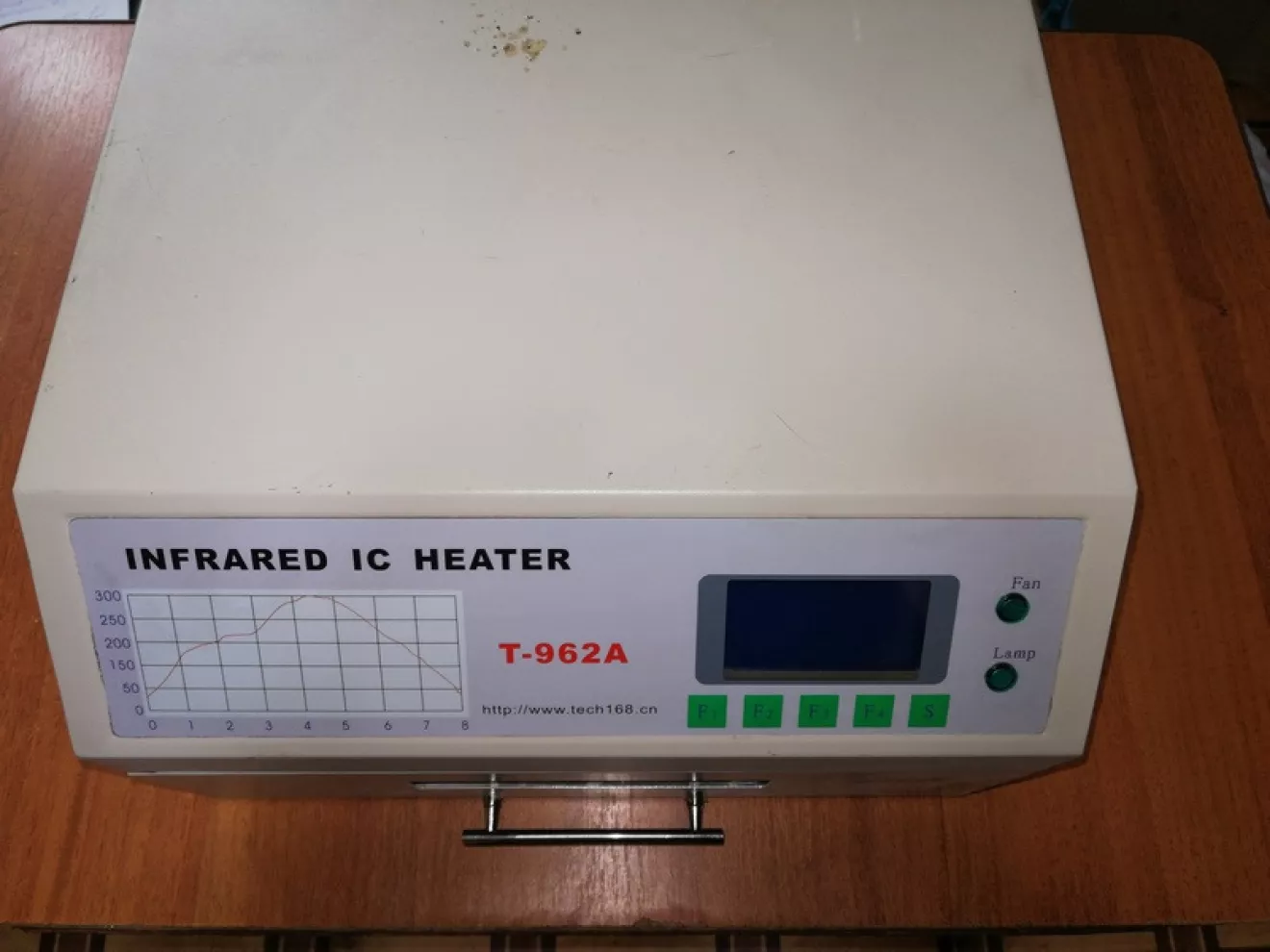

Полное название печи PUHUI T-962A
Кто в теме, те понимают, что буква А после названия модели меняет всё кардинально.
Кто не знает — есть печка PUHUI T-962, широко распространённая среди самодельщиков (малые размеры и минимально возможная цена). И есть T-962A — размерами почти вдвое больше, по цене вообще нескромно — популярна у забугорных радиолюбителей-мажоров.

У первой рабочая зона (теоретически — размер впихуемой печатной платы) 180*235мм, у второй 300*320мм.

По умолчанию, как есть — обе полное гов.но.

Но сообщество радиолюбителей давным-давно устранило большинство недостатков, на выходе после доработки напильником получаются более-менее вменяемые, пригодные для работы, SMD-печи

Жаба соглашалась только на T-962.Но у T-962A больше потенциал для серьезного улучшения качества, поэтому всё-таки выбрал её. Постепенно доделаю, не торопясь.

Короче, купил и сразу допилил минимально необходимым образом. Все переделки очень широко описаны в инете, ничего своего я не привнёс, поэтому повторяться и описывать подробности не буду.

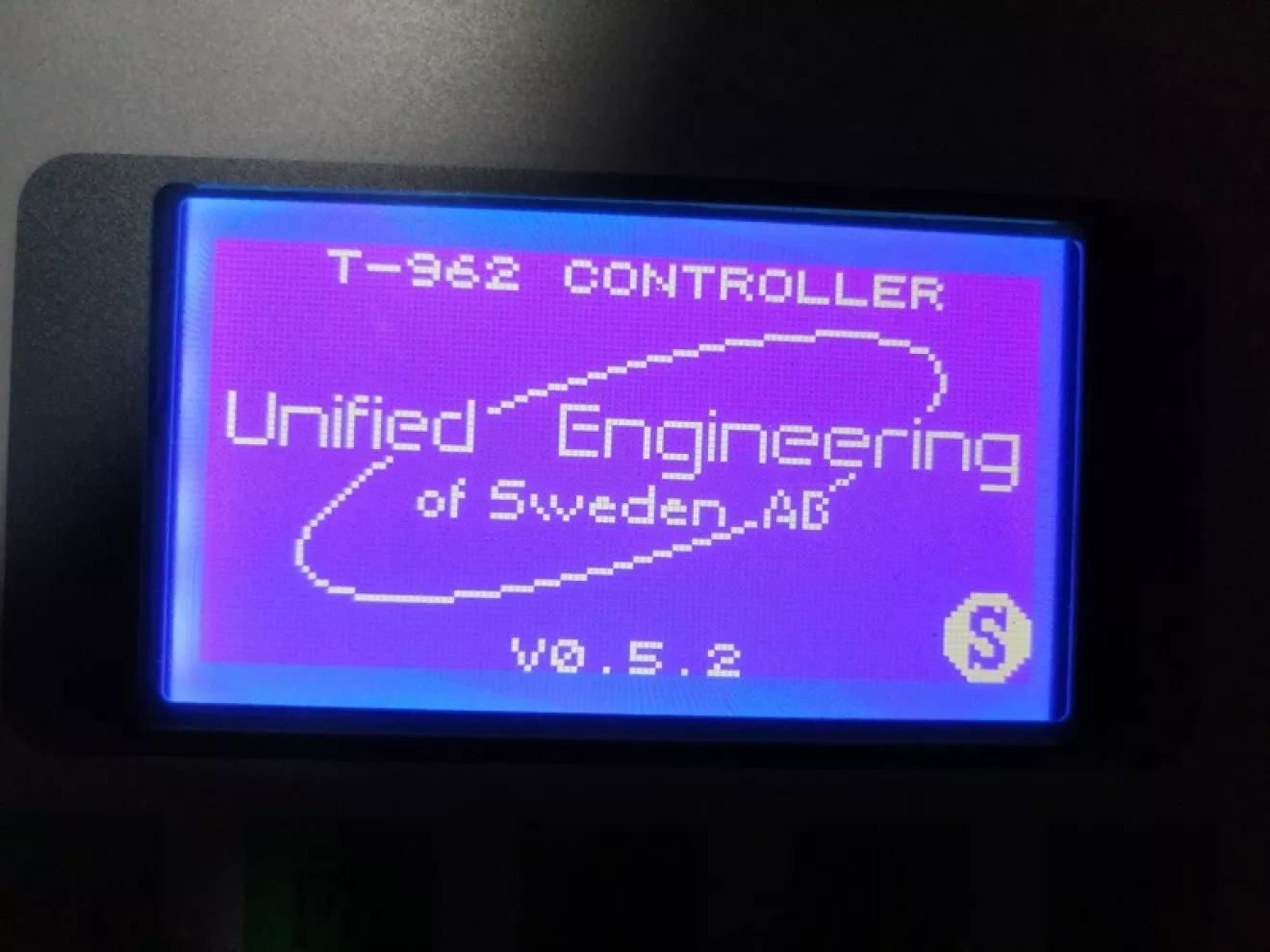

Вкратце — сменил прошивку, добавил датчик температуры холодного спая и пока всё.
Мелкие платы паяет замечательно, на данный момент меня это устраивает

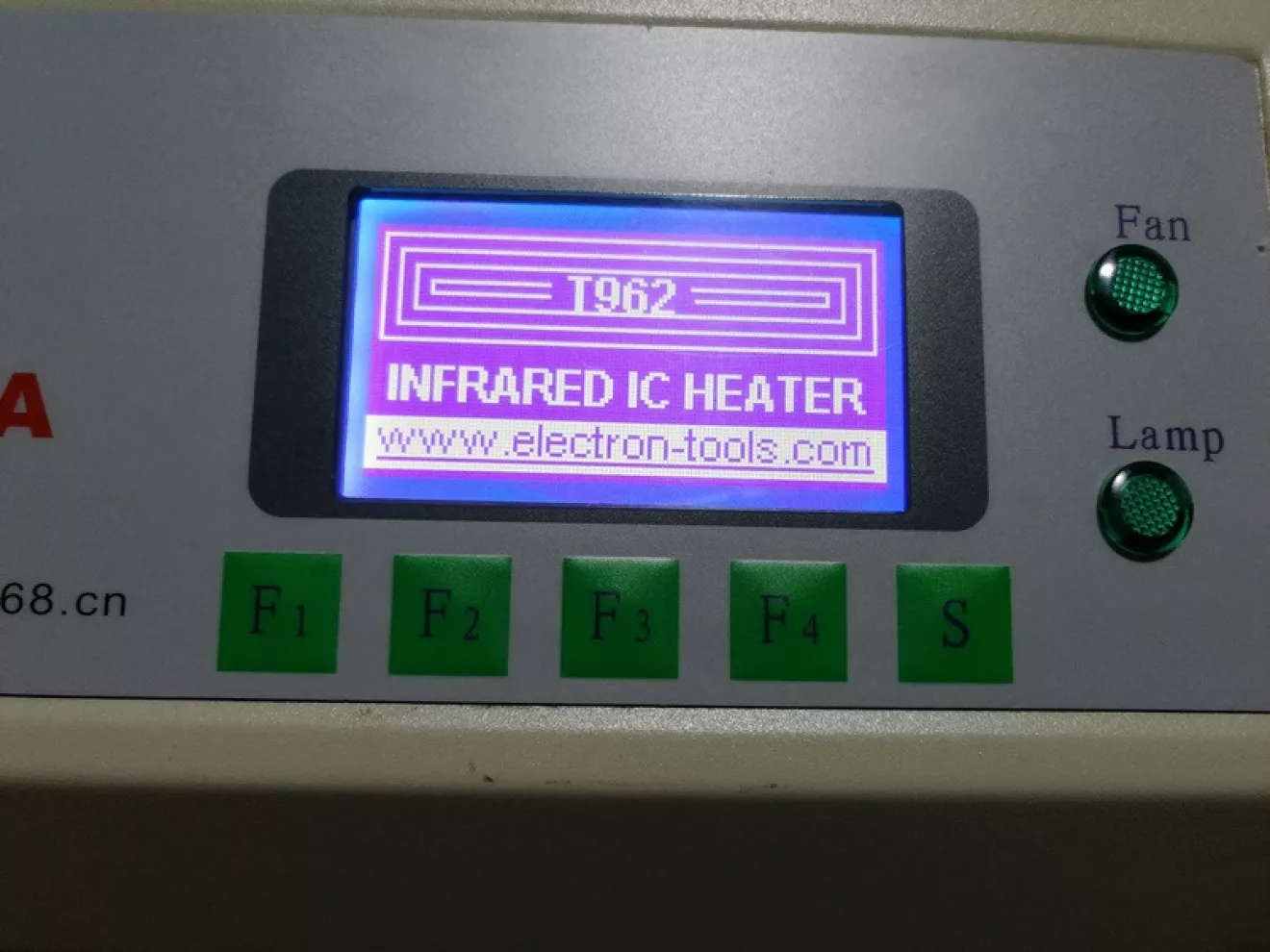

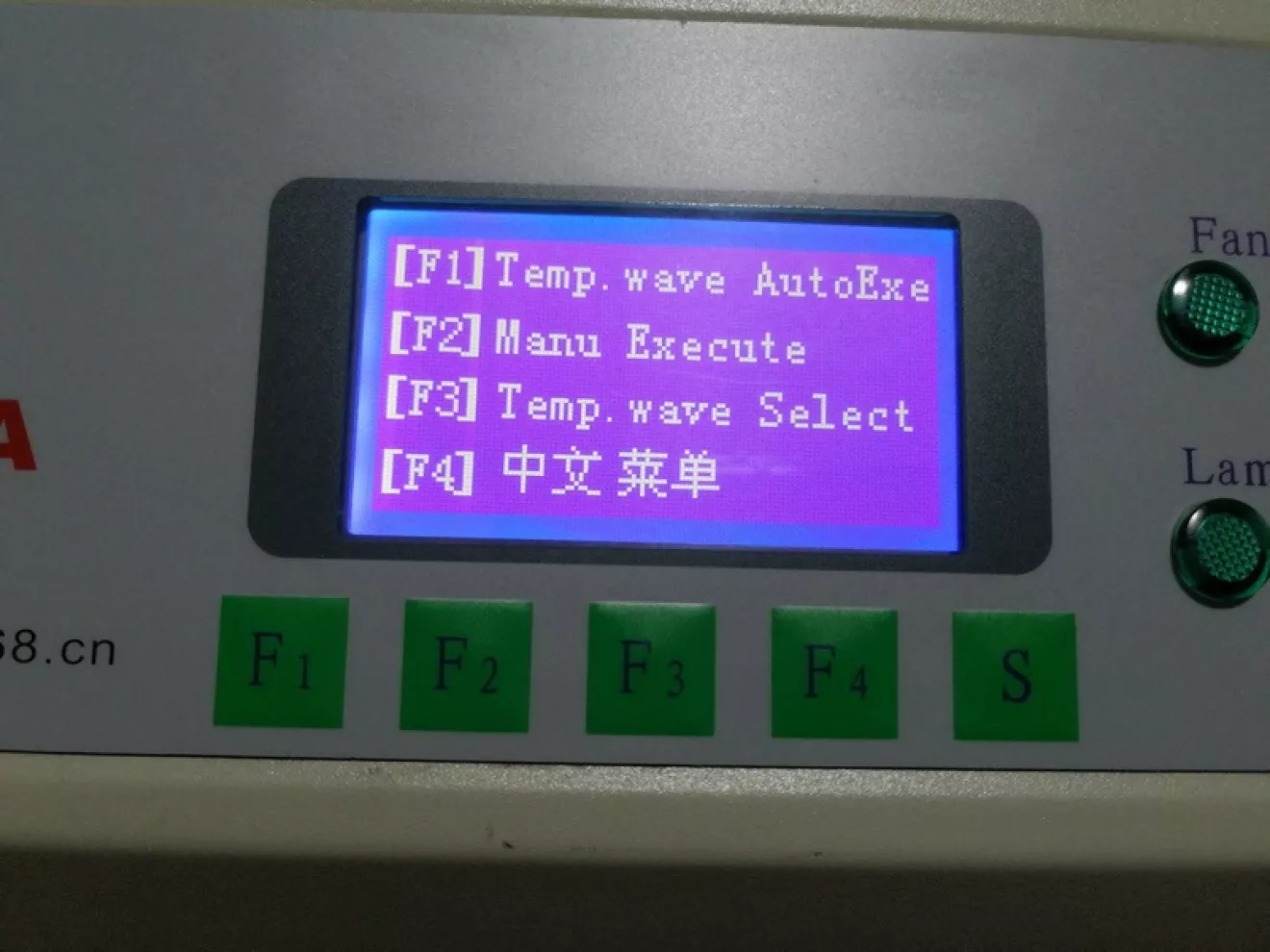

Родное меню

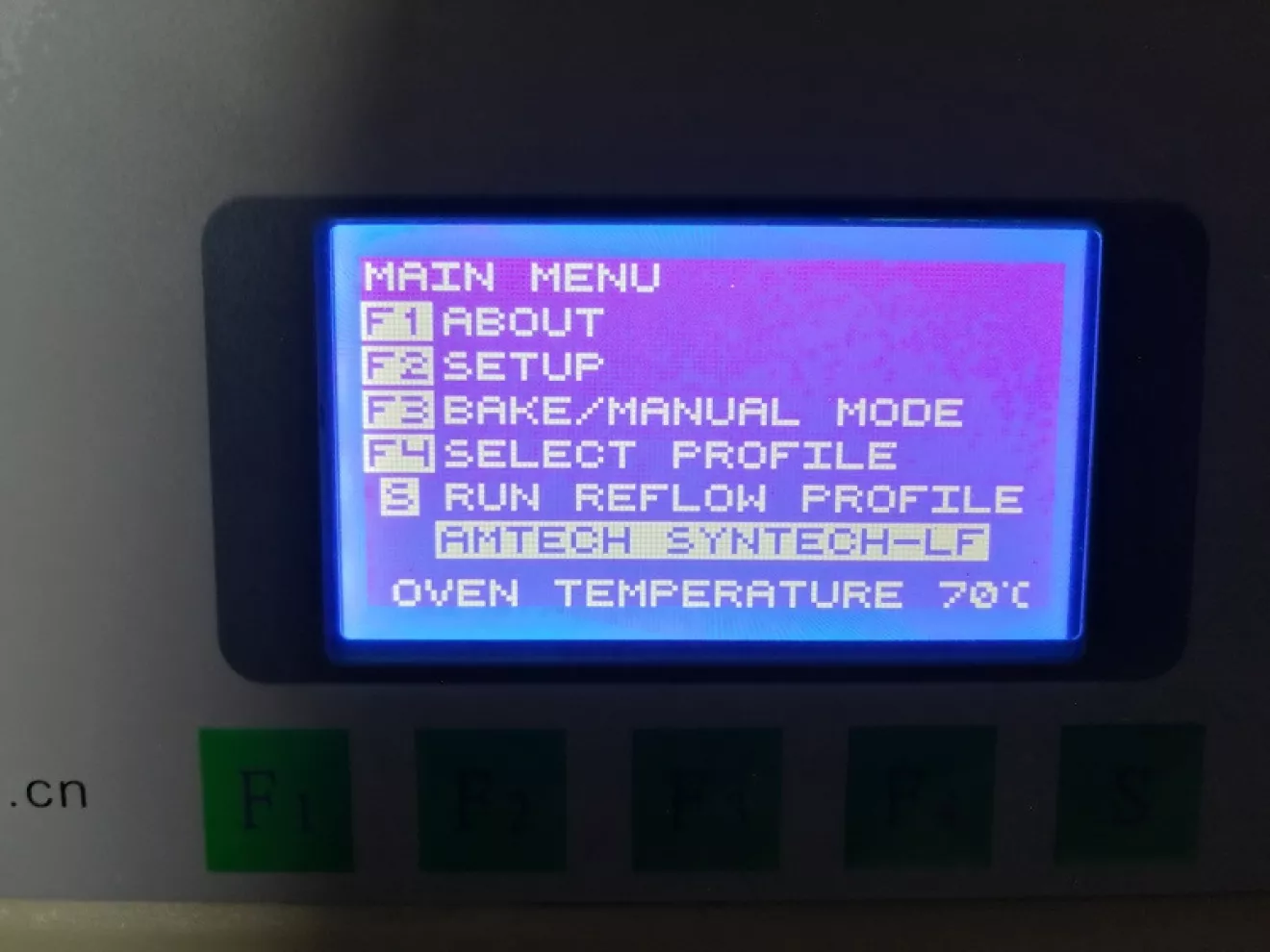

Новое меню

Засекал — пайка (весь процесс, от начала до конца) одной типичной для меня платы занимает теперь 15минут вместо 40
