При настройке своего второго отопителя (Сирокко, с внешним насосом вместо штатного)
захотелось контролировать одновременно температуру выхлопа и выхода.
Чтобы понимать при настройке, что даёт изменение состава топливной смеси и найти оптимум.
В принципе, можно просто купить у китайцев пару градусников и дело с концом.
Но во-первых — нет веры в точность китайскую.
Во вторых, это громоздко
Места у меня в блоке управления слишком мало, чтобы обрастать дисплеями.
Решил совместить в одном типовом приборном корпусе три устройства —
два термометра и индикатор режимов работы отопителя.
Термометры имеют цифровые преобразователи сигнала от термопар К-типа.
Точность (теоретически) — более чем приличная

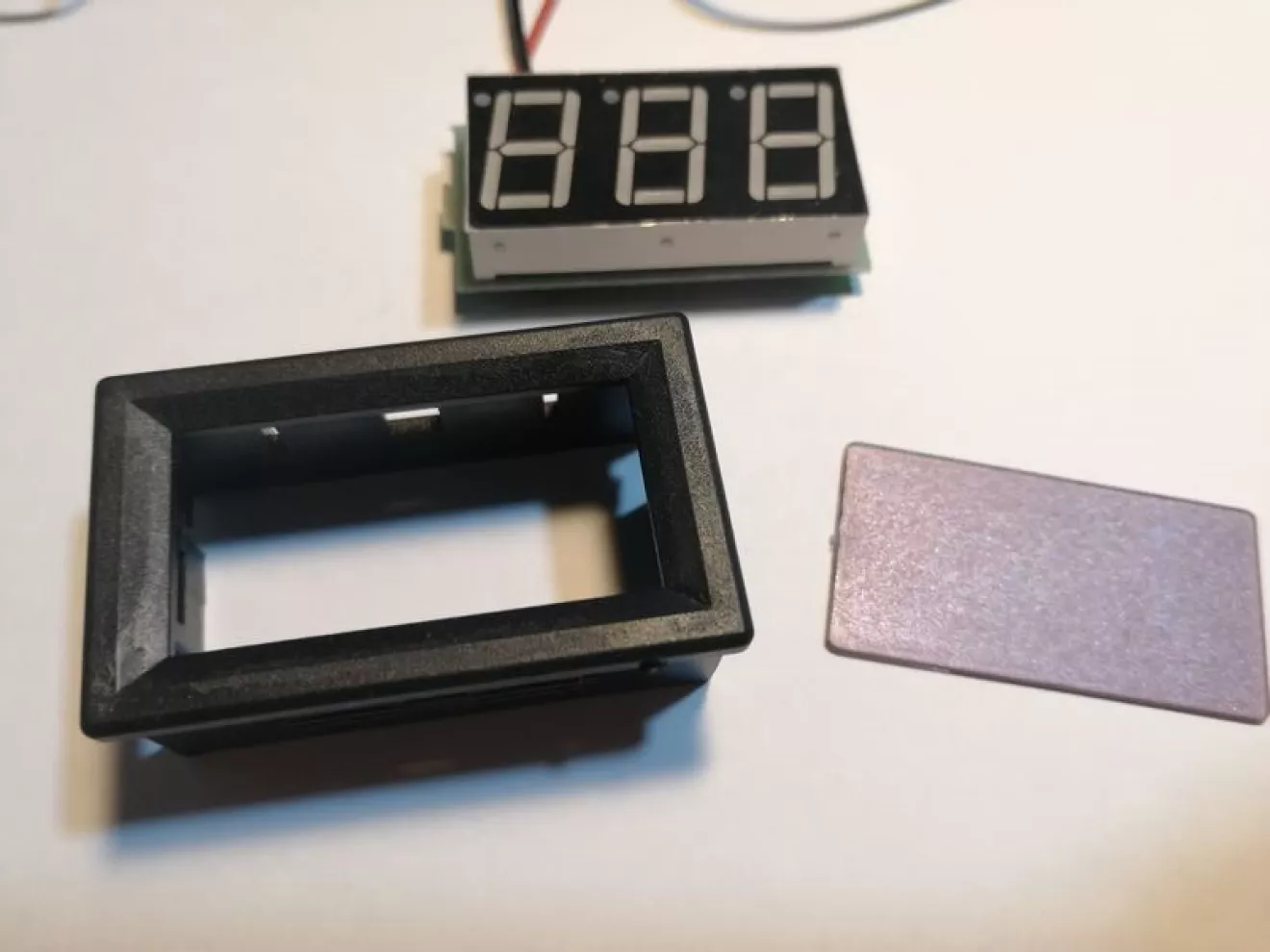

За основу взят китайский копеечный термометр на трехсегментном индикаторе 0.56".

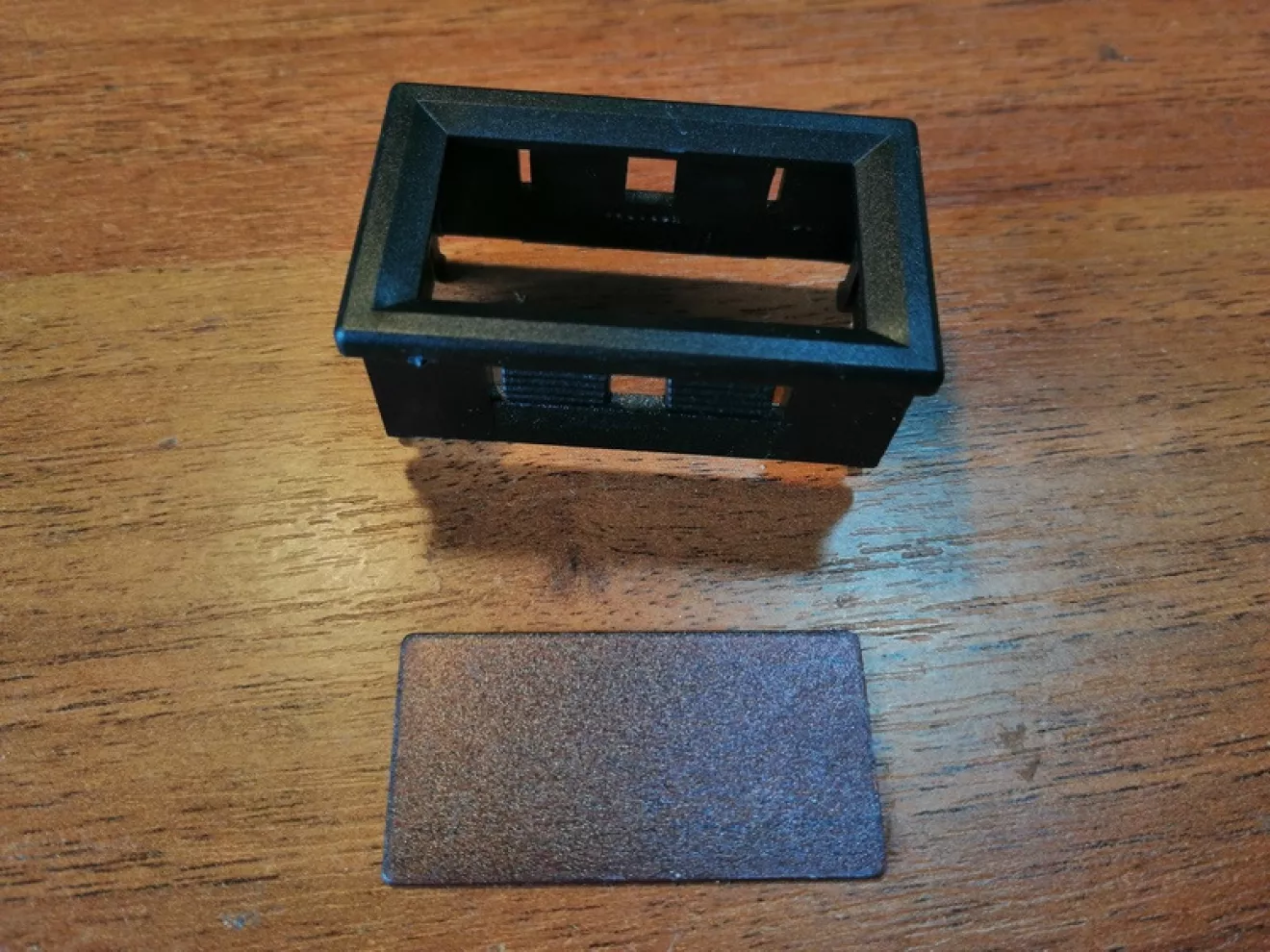

Купить индикатор оказалсь дешевле, чем купить просто приборный корпус
Размер корпуса по внешнему размеру рамки 47*23мм

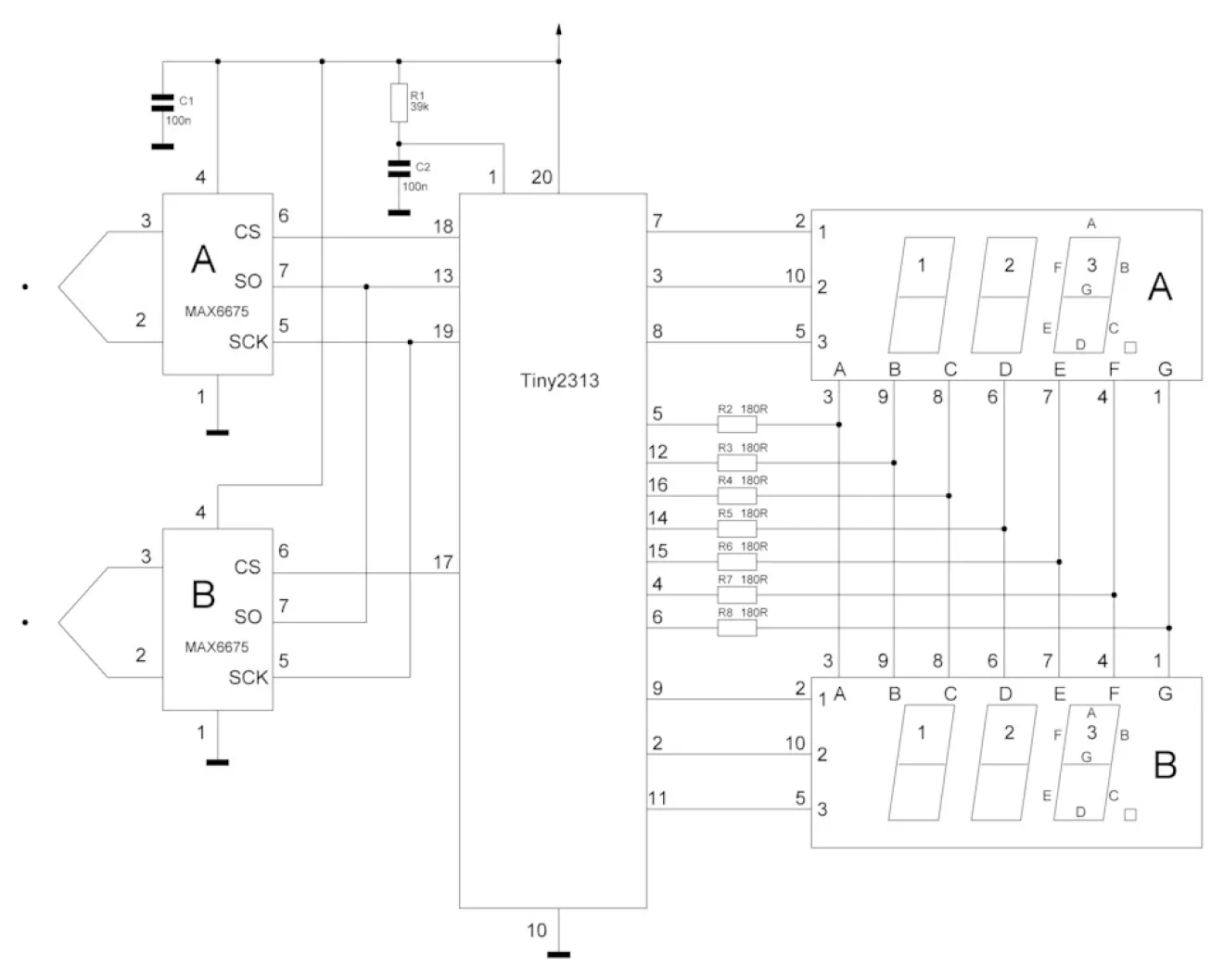

Накидал схемку

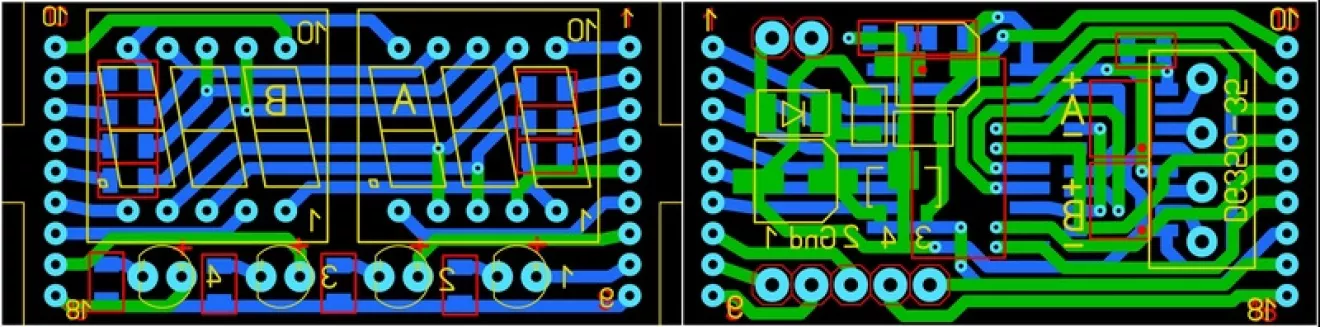

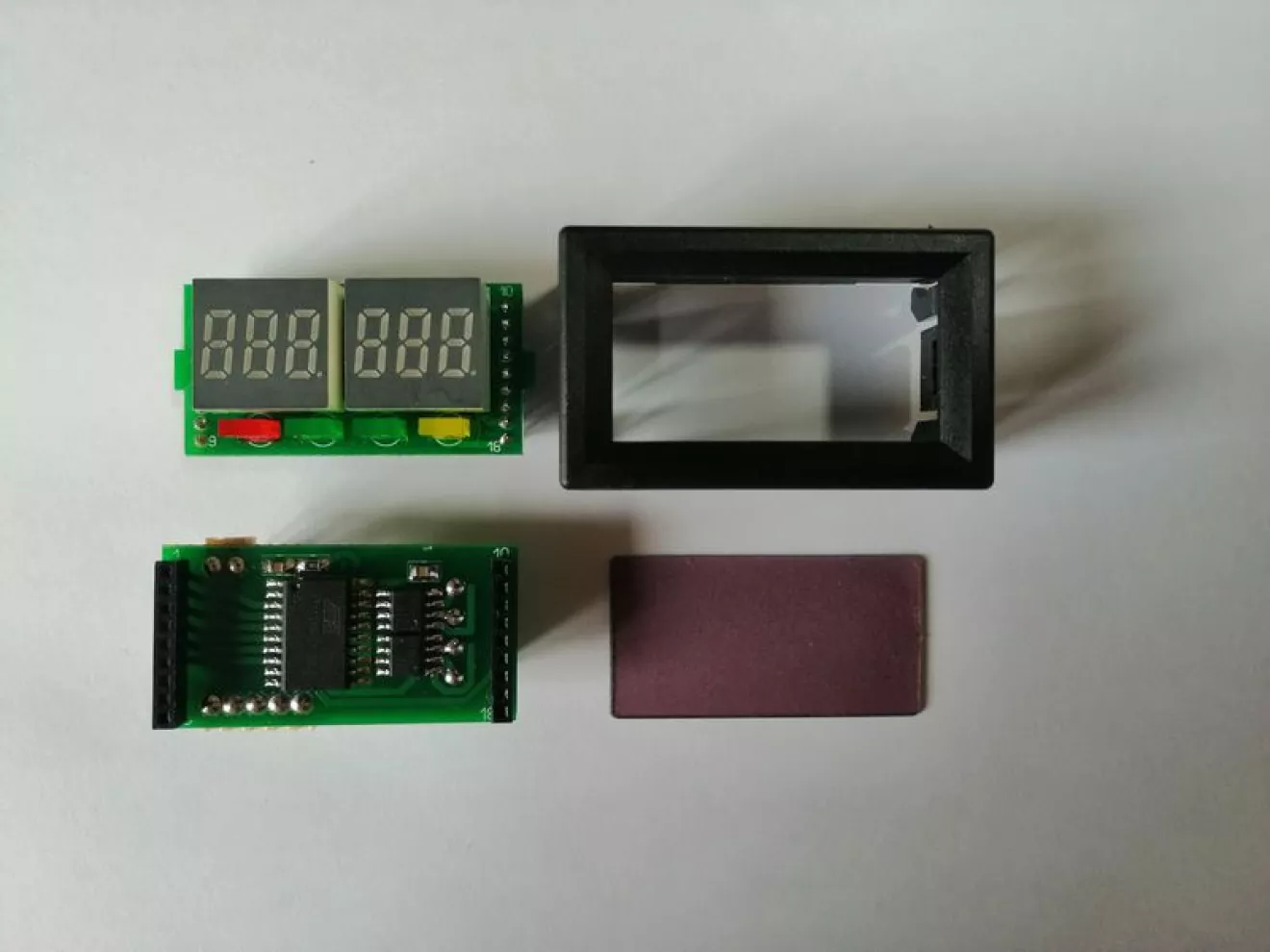

Нарисовал платы (одной не обойтись, пришлось делать "этажерку")

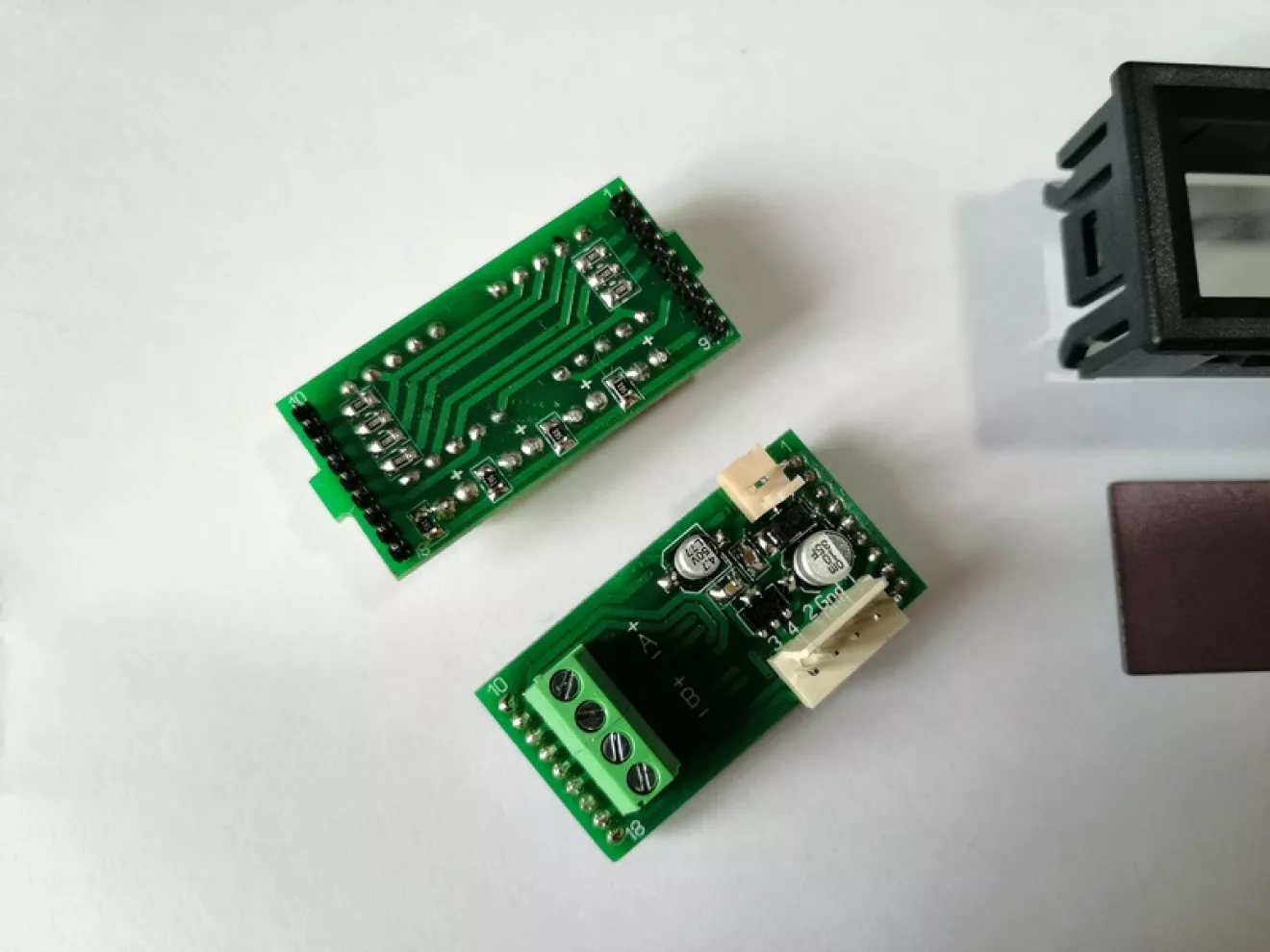

Монтаж на обеих платах двусторонний, разводка соответственно тоже
Сам я уже давно ленивый, для изготовления двусторонних плат.

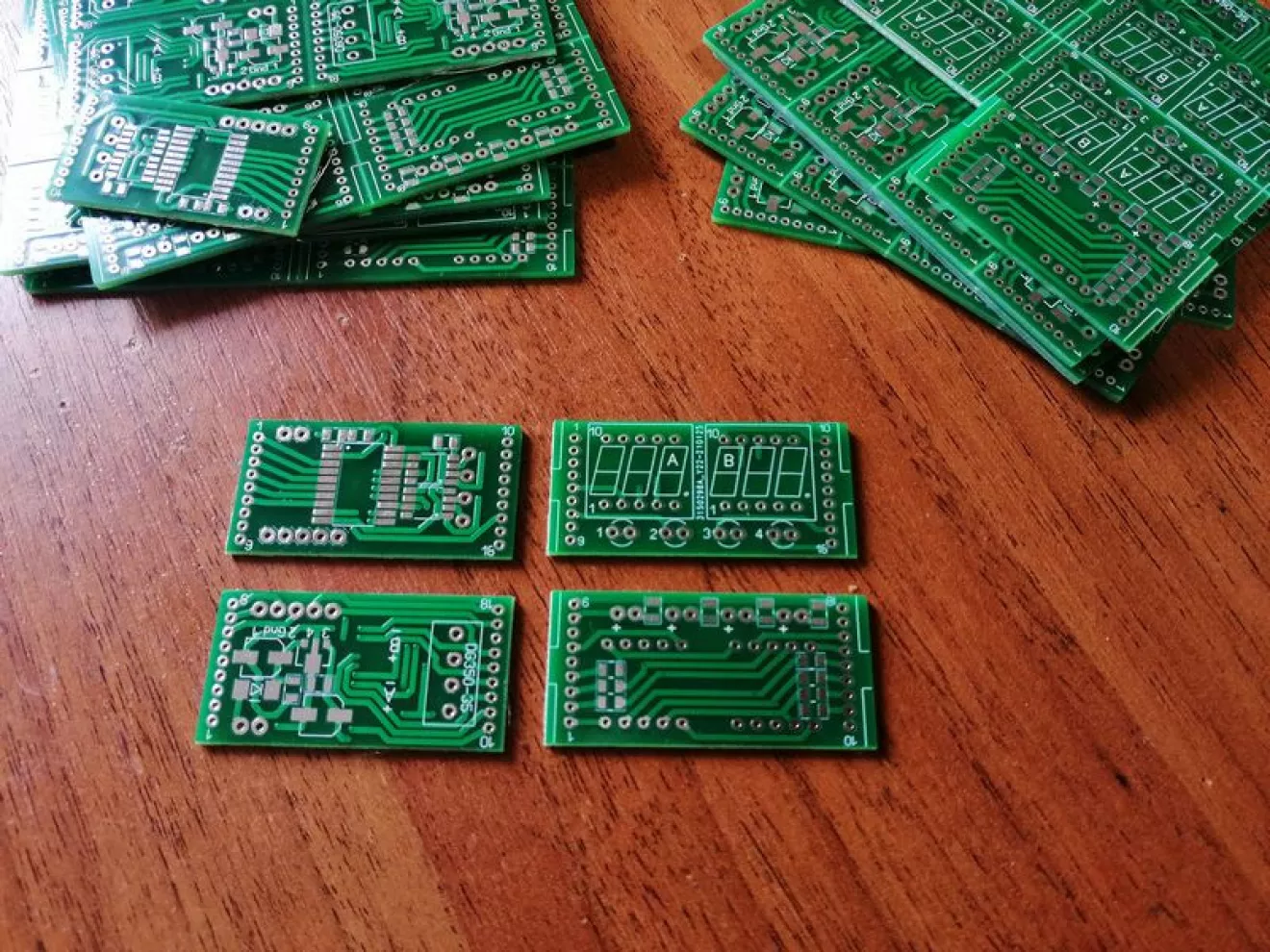

Заказал у китайцев.
Приехали с запасом. С большим запасом. Очень большим запасом

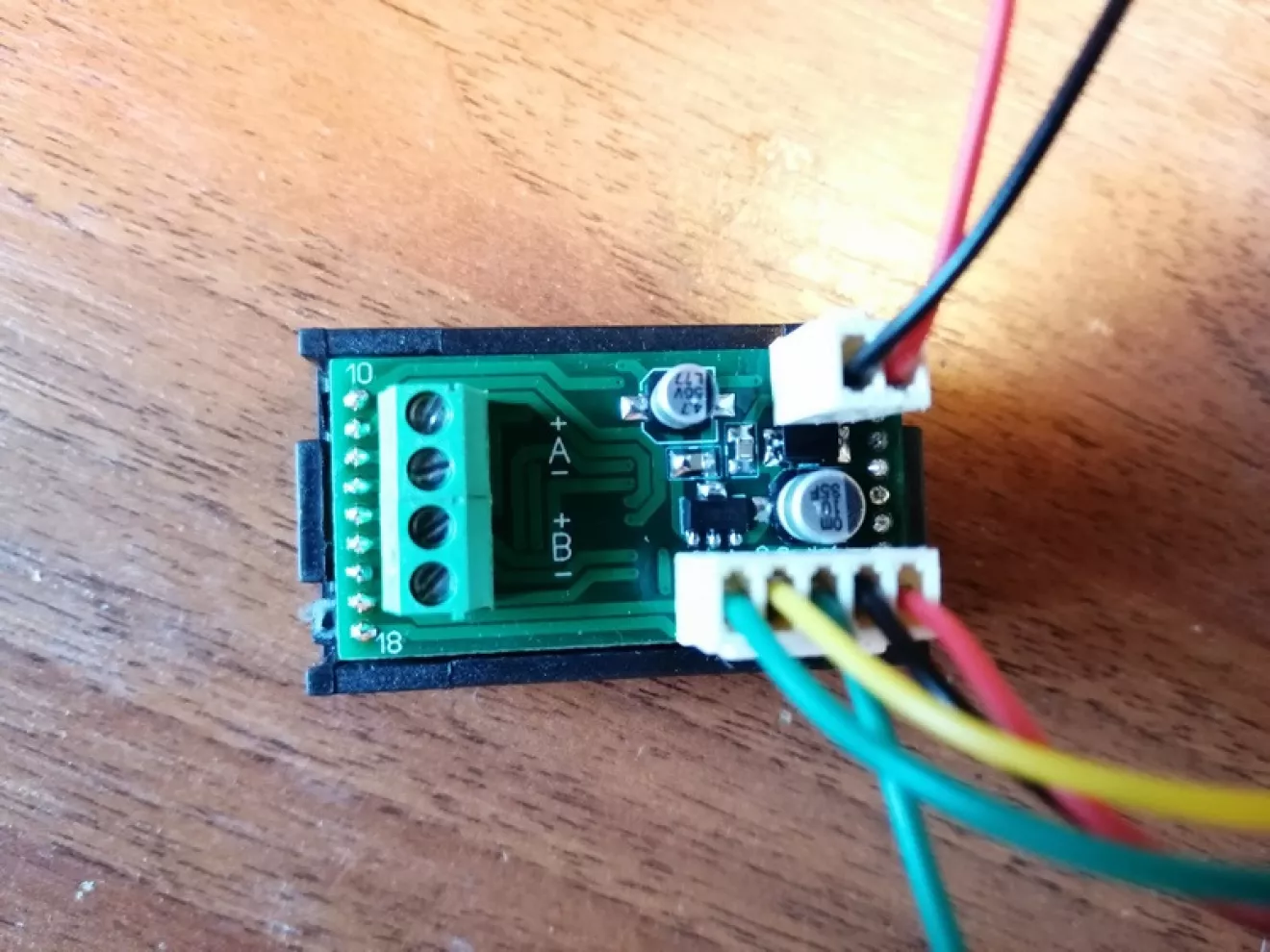

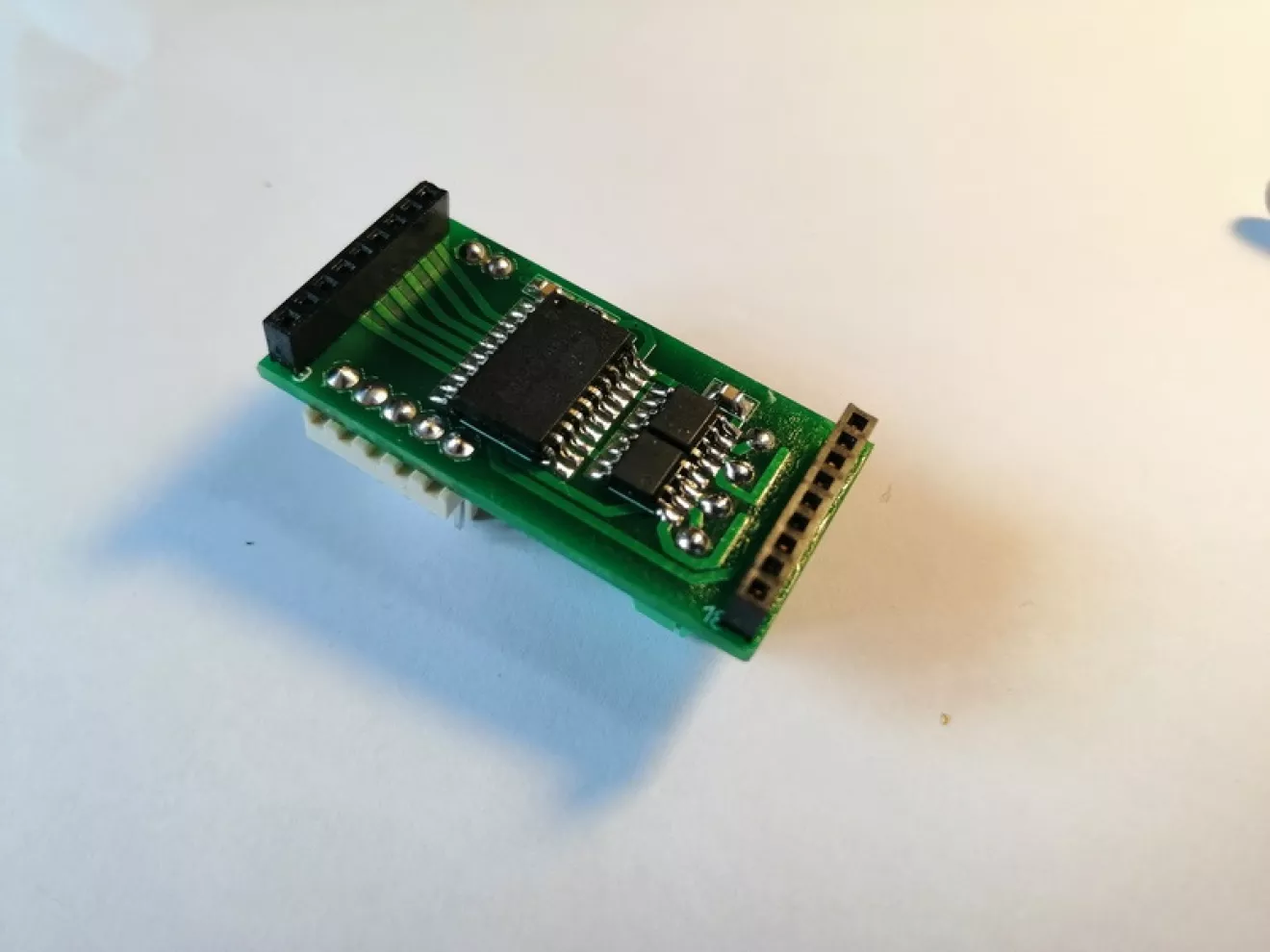

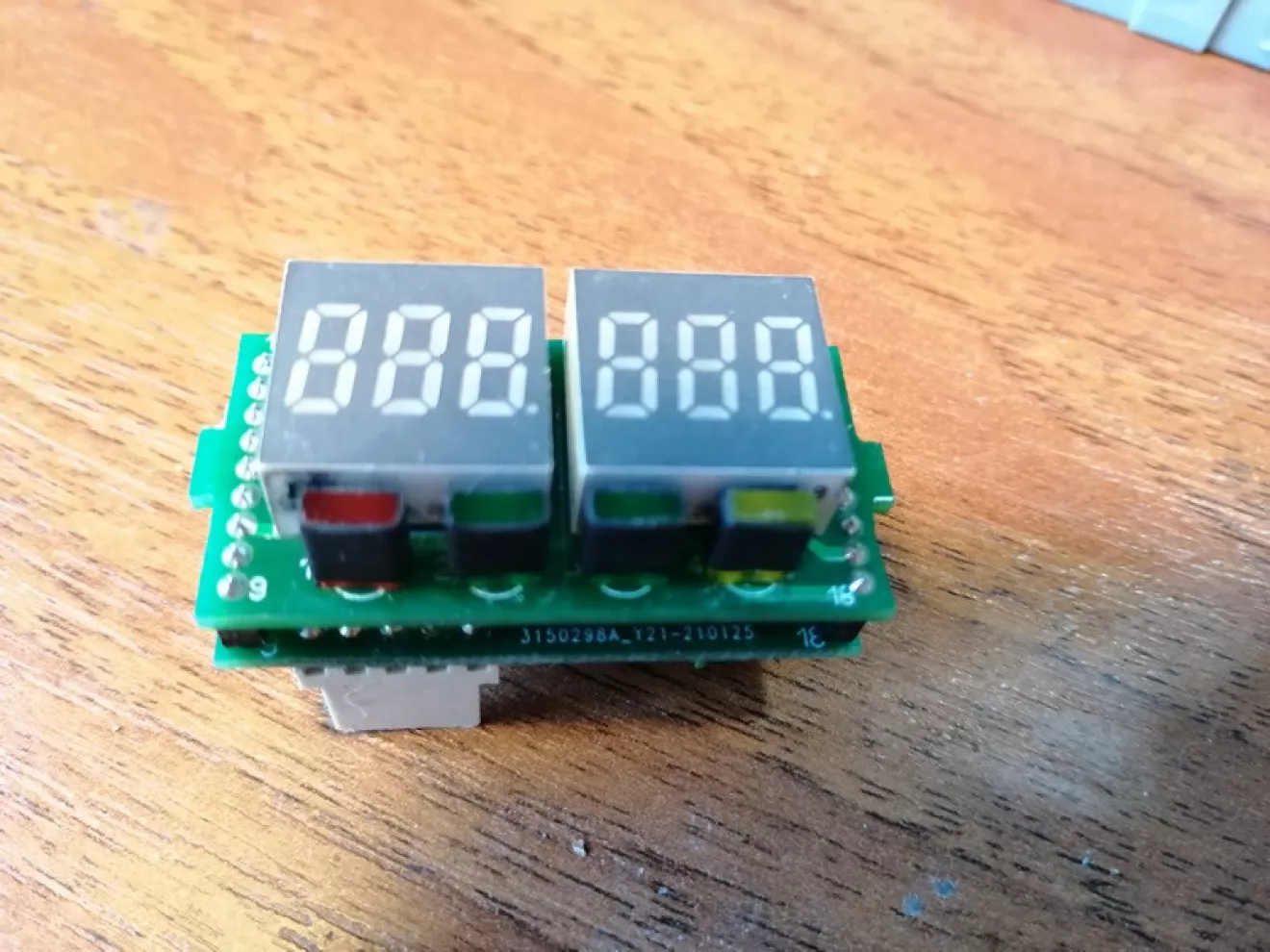

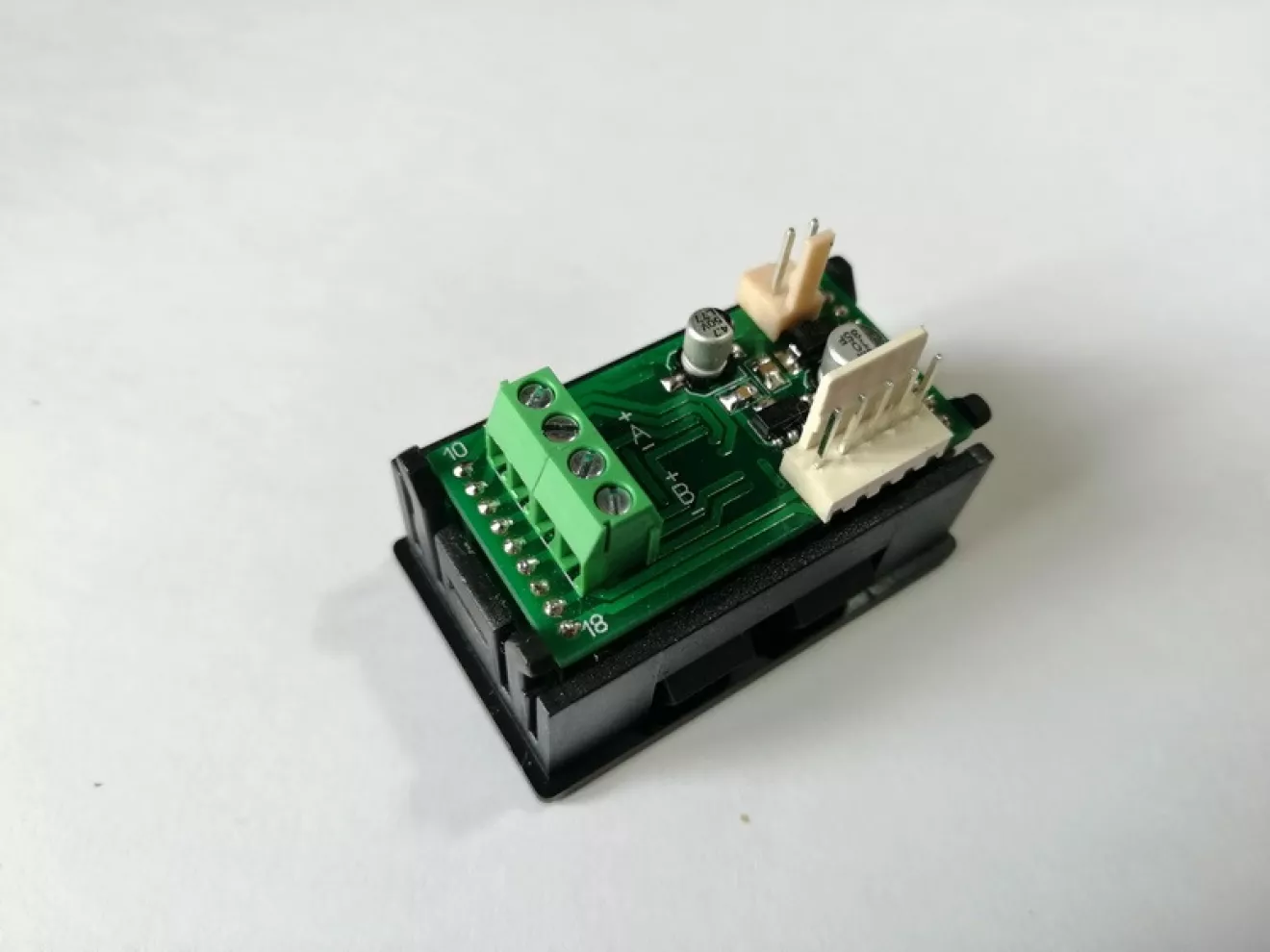

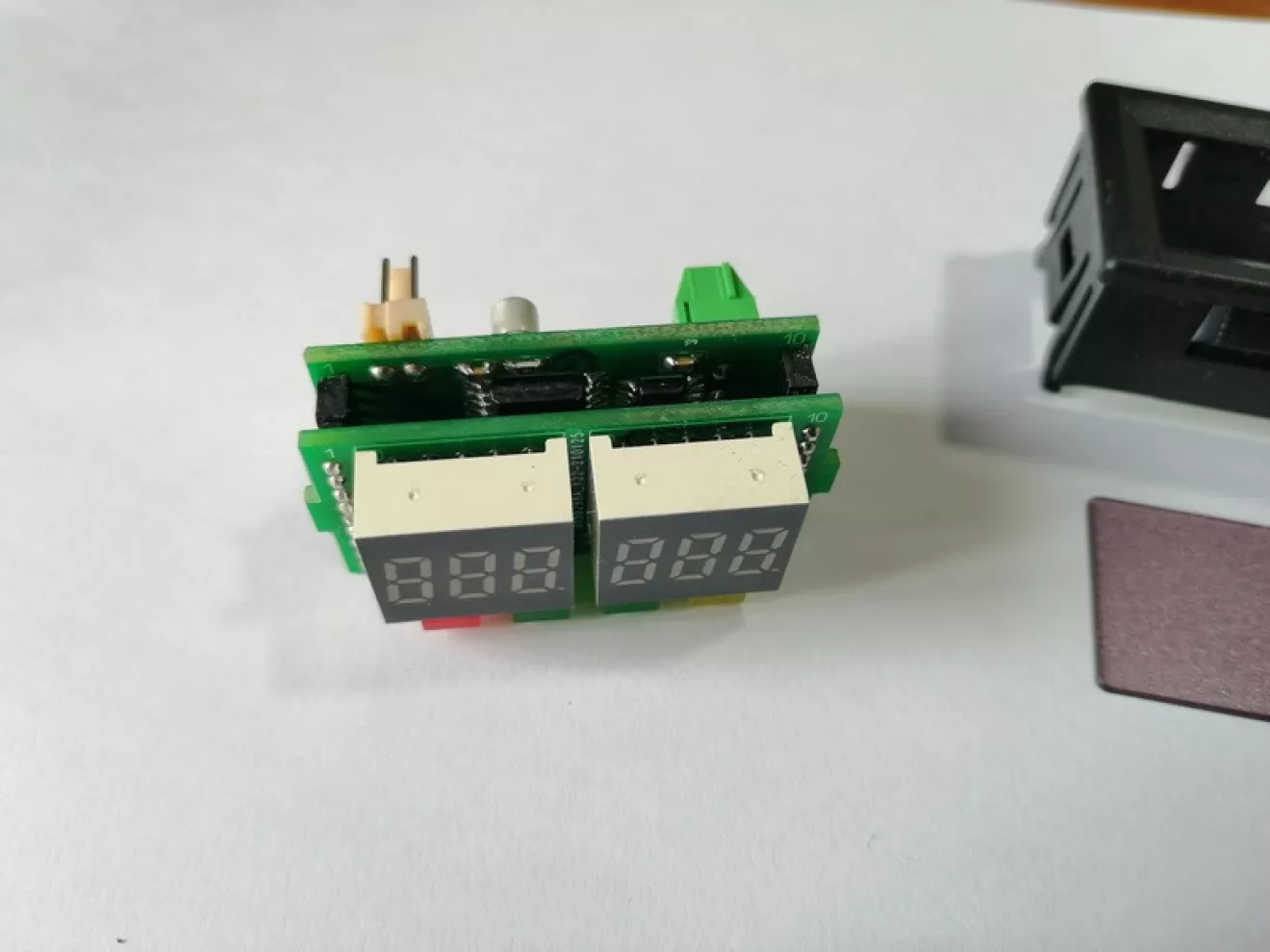

Вот оно собранное

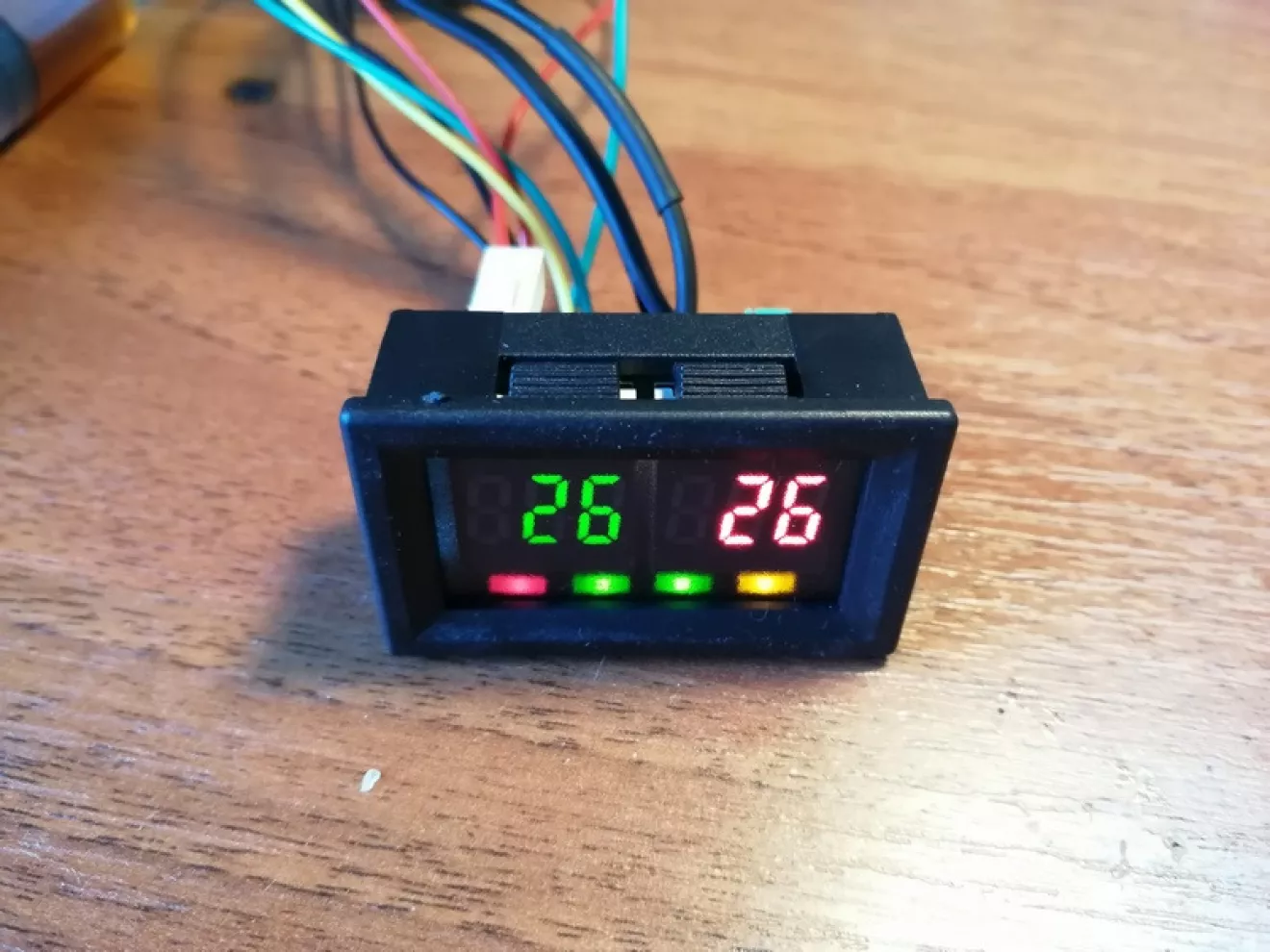

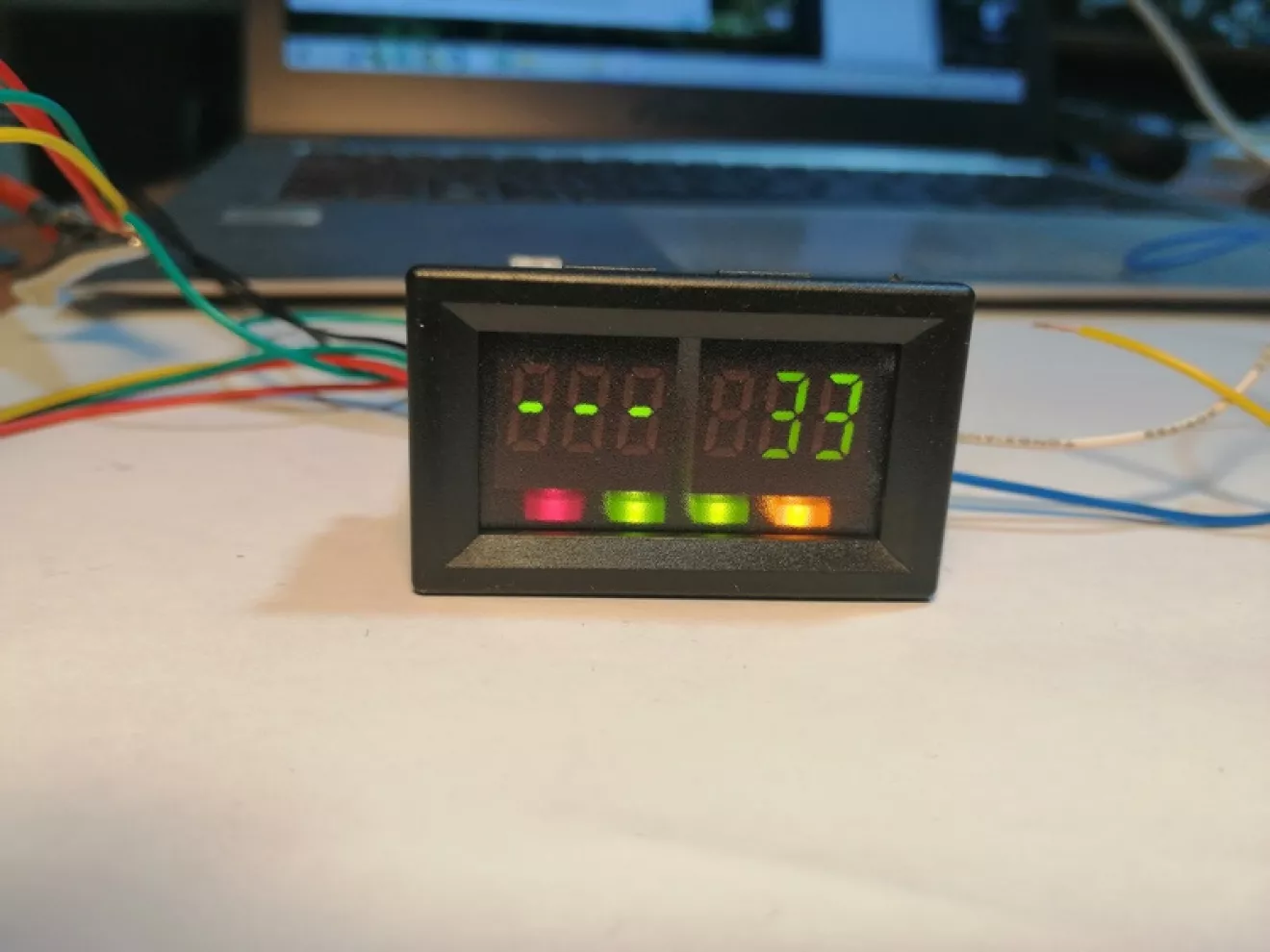

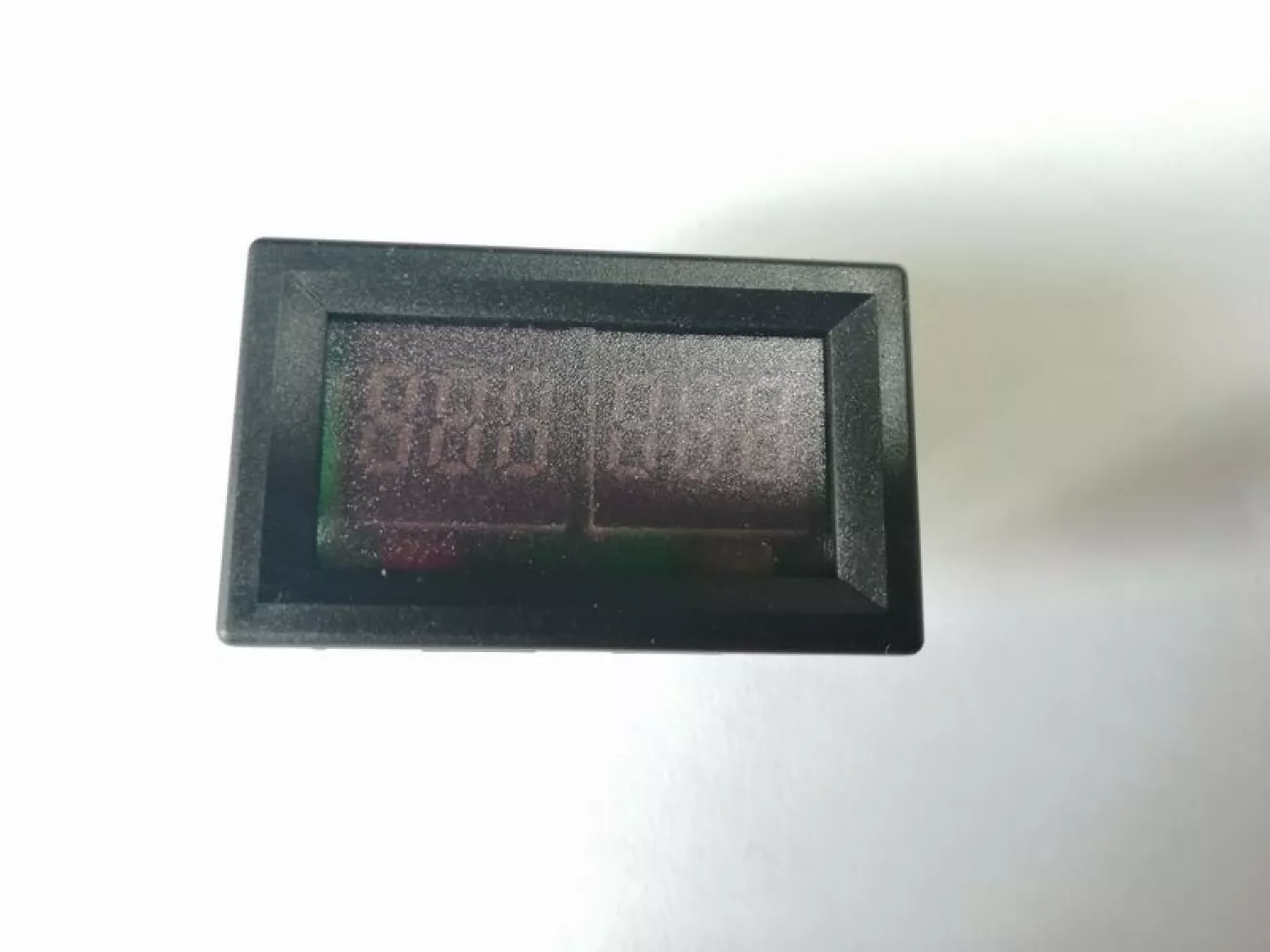

Вот оно в работе
Использованные детали
Микроконтроллер Tiny2313
Индикаторы серии E30301
Преобразователи термопар MAX6675
Так как плат приехало слишком много — для желающих повторить могу организовать
наборы из минимально необходимого комплекта — прошитый проц, пара дисплеев, пара печатных плат.
Печатные платы — бесплатно, остальное по закупочной цене.
Сразу говорю — делать на заказ я эти градусники не хочу — довольно гиморно.
Кому нужен комплект и документация — пишите в личку.
Вопросы в комментариях о цене — будут удаляться.
Так сказать, тест на адекватность
