Семиканальный модуль памяти кнопок

Опубліковано: 27 грудня 2021р. 13:42
Я їжджу на Chrysler Neon (1G)
Київ, Україна

Логическое продолжение одноканального универсального контроллера кнопок

Разработка многоуважаемого Mitya1698

Позволяет автоматизировать включение, например подогрева стекол/зеркал, руля, подогрева/вентиляции сидений или ещё каких-то нужностей. Очень удобно при зимних прогревах.

Включение возможно как в автоматическом режиме, спустя 14с после подачи зажигания, так и с помощью внешнего сигнала (от сигнализации, например)

Позволяет управлять любыми кнопками, которые при срабатывании замыкаются на общий провод

Видео установки и работы

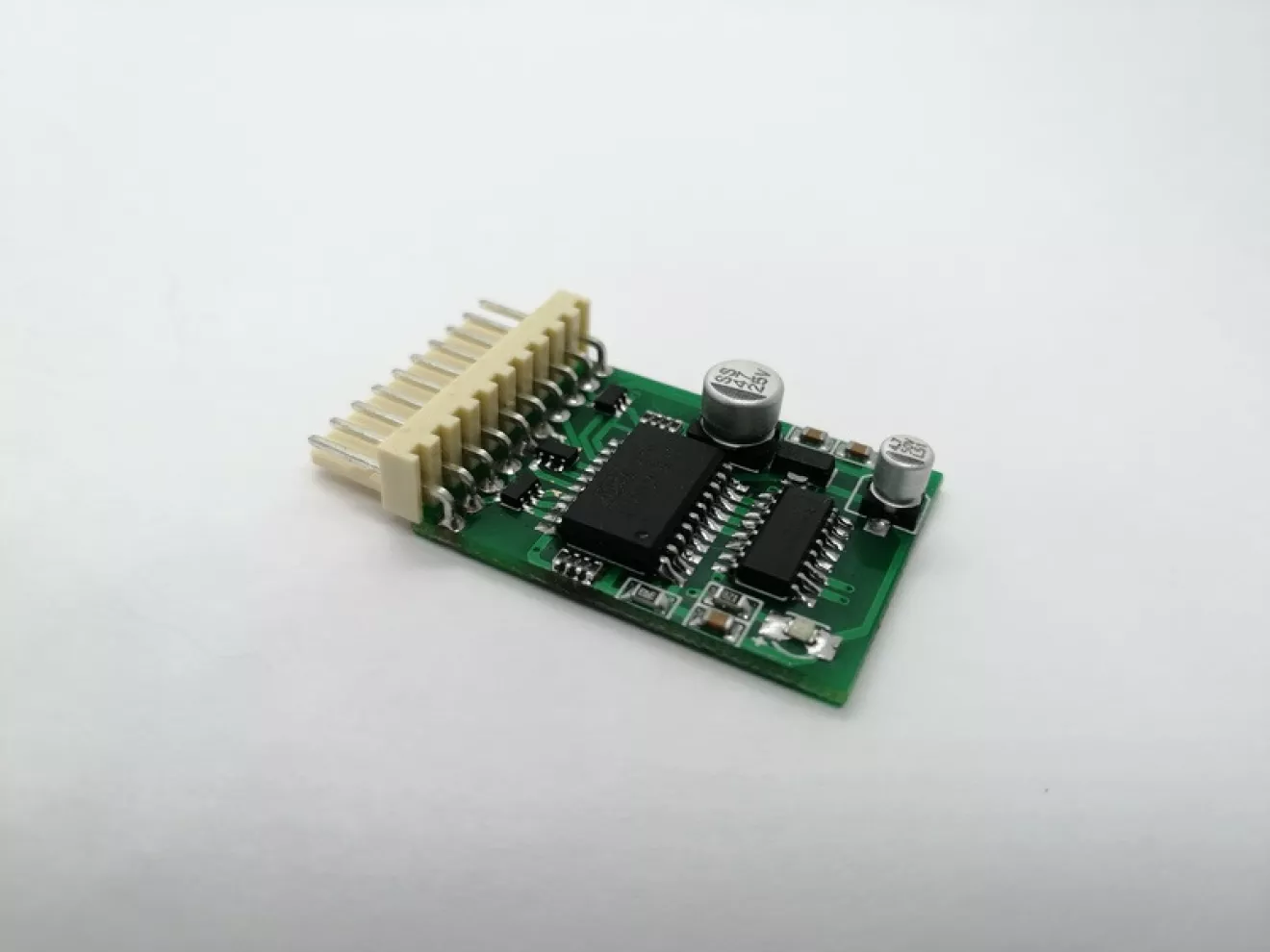

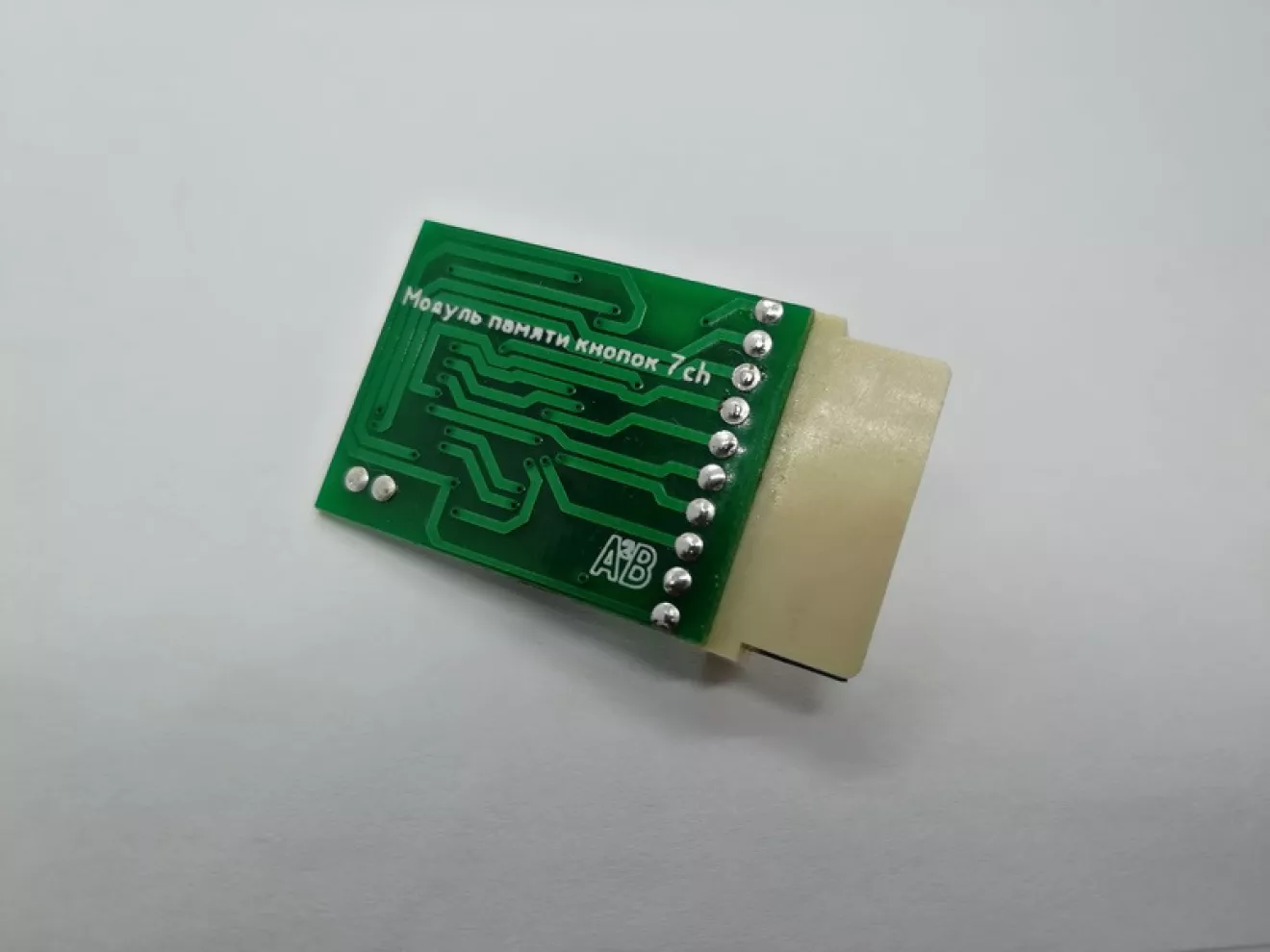

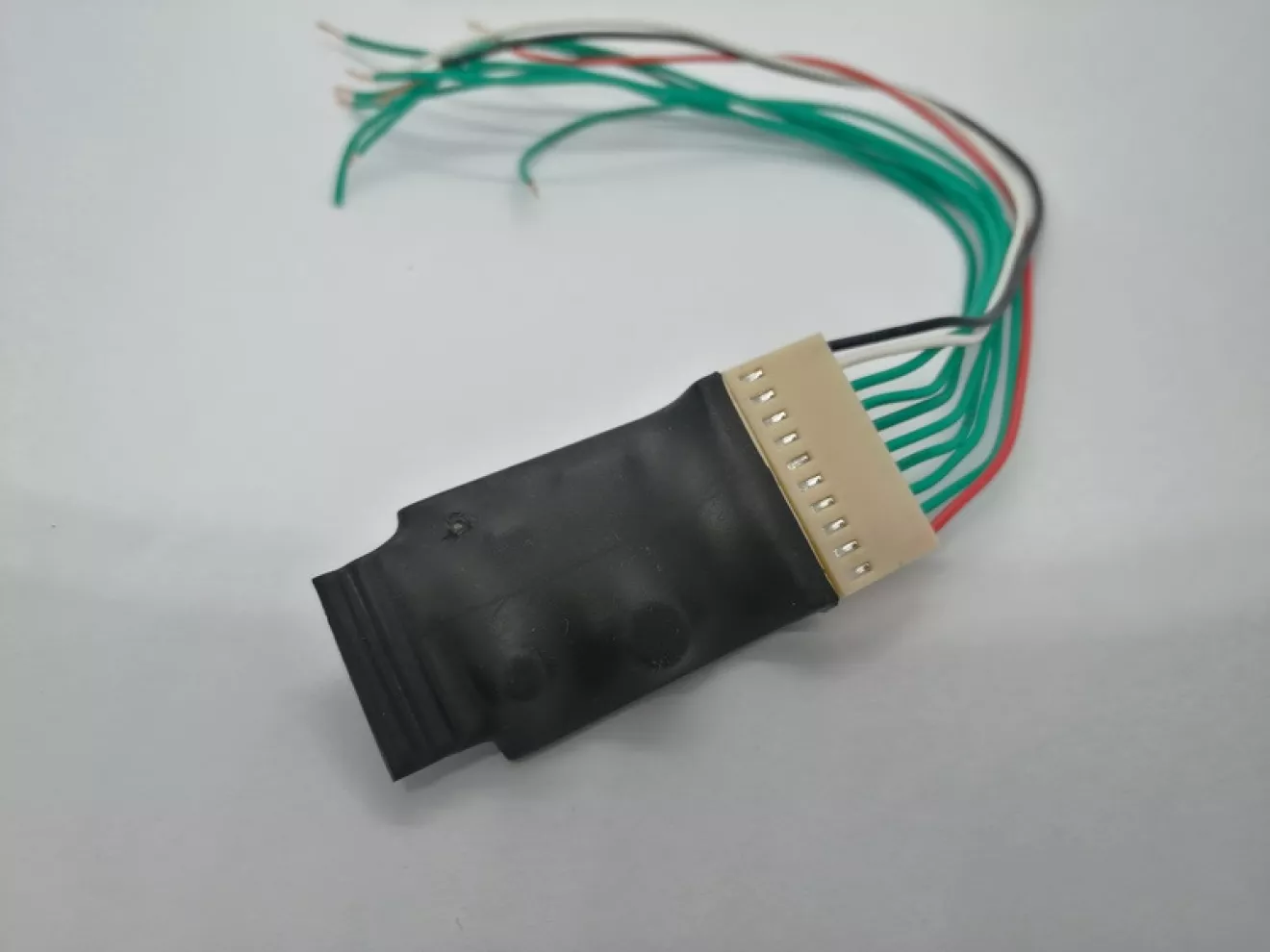

Вот так он выглядит

Алгоритм работы таков — при включении в течении первых 14с нужно нажать те кнопки в автомобиле, которые требуются для обеспечения комфорта.
Контроллер запоминает эти нажатия и при повторном включении зажигания "жмет кнопки" уже сам.
Контроллер помнит заданную комбинацию нажатия кнопок всегда, чтобы её стереть — надо нажать в первые 14с любую кнопку 4 раза.

Если в течении первых 14с были нажаты какие-то кнопки — включатся именно эти потребители, автовключение запомненной комбинации кнопок из памяти при этом не будет (до следующего включения зажигания).

По умолчанию — режим работы с автостартом (по времени).
Если нужен режим работы от внешнего сигнала — то в первые 14с нужно подать на вход дистанционного управления сигнал (управление нолем). Контроллер перейдет в режим внешнего управления со следующего включения зажигания.
