Задні ліхтарі Chevrolet Optra

Опубліковано: 23 травня 12:44
Я їжджу на Chevrolet Lacetti SW
Черкаси, Україна

Теж досить давня і досить довга історія... Якось @LYAH умовив мене поремонтувати його "кастомні" ліхтарі від Chevrolet Optra, які робилися одним досить відомим у вузьких колах "майстром на всі руки", і в яких перестав працювати ЗХ з однієї сторони. Я погодився, не підозрюючи, що мене чекає...


Коли вони приїхали до мене, то їх стан та зовнішній вигляд мені одразу сказали, шо просто замінити діоди, що вийшли з ладу, не вийде...


Для розуміння трохи фото...


Якість швів після збирання:






Після зняття шару силіконового герметика:




Власне, самі несправні модулі повороту та ЗХ:



Фас... Поворот -



Анфас... Макетна плата...


Модулі габарит/стоп:


Так само, як і з поворотом, стоп -


Розібрав цю купу лайна (Ігор, це не про ліхтарі, а про роботу) і сів думати, шо з цим робити:




Доречі, ніколи не здогадаєтесь, що за білі дроти стирчать з патронів:






Коли зняв патрони, то трохи офігів:

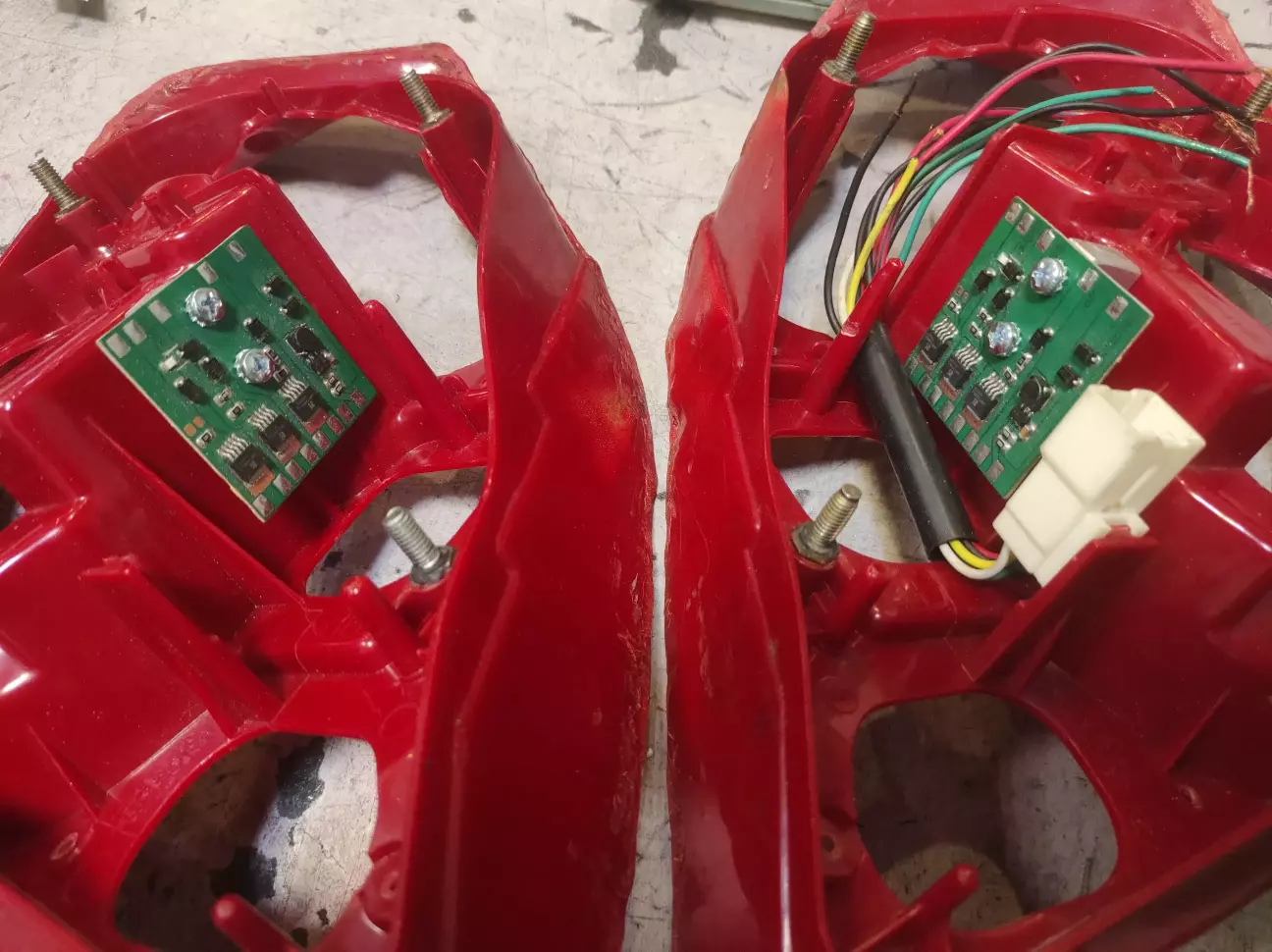

Отак треба кріпити плати! Це було кріплення модуля поворот/ЗХ... А так цей модуль був зафіксований зсередини ліхтаря:



Епоксидка по кутах...


Таким же чином були зафіксовані і модулі стоп/габарит:








Причому, можете оцінити рівень: всі розсіювачі мають тріщину, так в них хотіли запхати ті плати.. Мабуть про гравер чи шось подібне "майстер" не чув...

Діоди я замінив, але ж позмивав деінде чорну фарбу, якою всі плати були покриті... Все ще намагаючись уникнути маштабної переробки, спробував оте щастя перефарбувати:






Вийшло, якось так:



Потім вирішив пофарбувати і маски, але фарба, якою вони були пофарбовані папєпрєдніком, почала вздуватися прямо під час нанесення нової, і це стало поворотним моментом, коли я зрозумів, що треба все робити заново..

Придбавши змивач фарби в аерозолі, змив всю фарбу з масок:



Змивач...


Процес підриву фарби змивачем..


Розробив та виготовив плати поворотів:



Заготовка поворотів



Пашті готово...



Отак світять..


І плати світильників ЗХ:



Заготовки







Так світять (діафрагма дуже закручена)..


Секцію повороту та ЗХ в ліхтарі вирішив зробити закритою.  Прикинув її майбутній вигляд:



Замовив порізку акрилу в рекланій агенції:




Поки воно все потроху робилося, зробив плати драйверів живлення світильників та закріпив їх на корпусі ліхтарів:

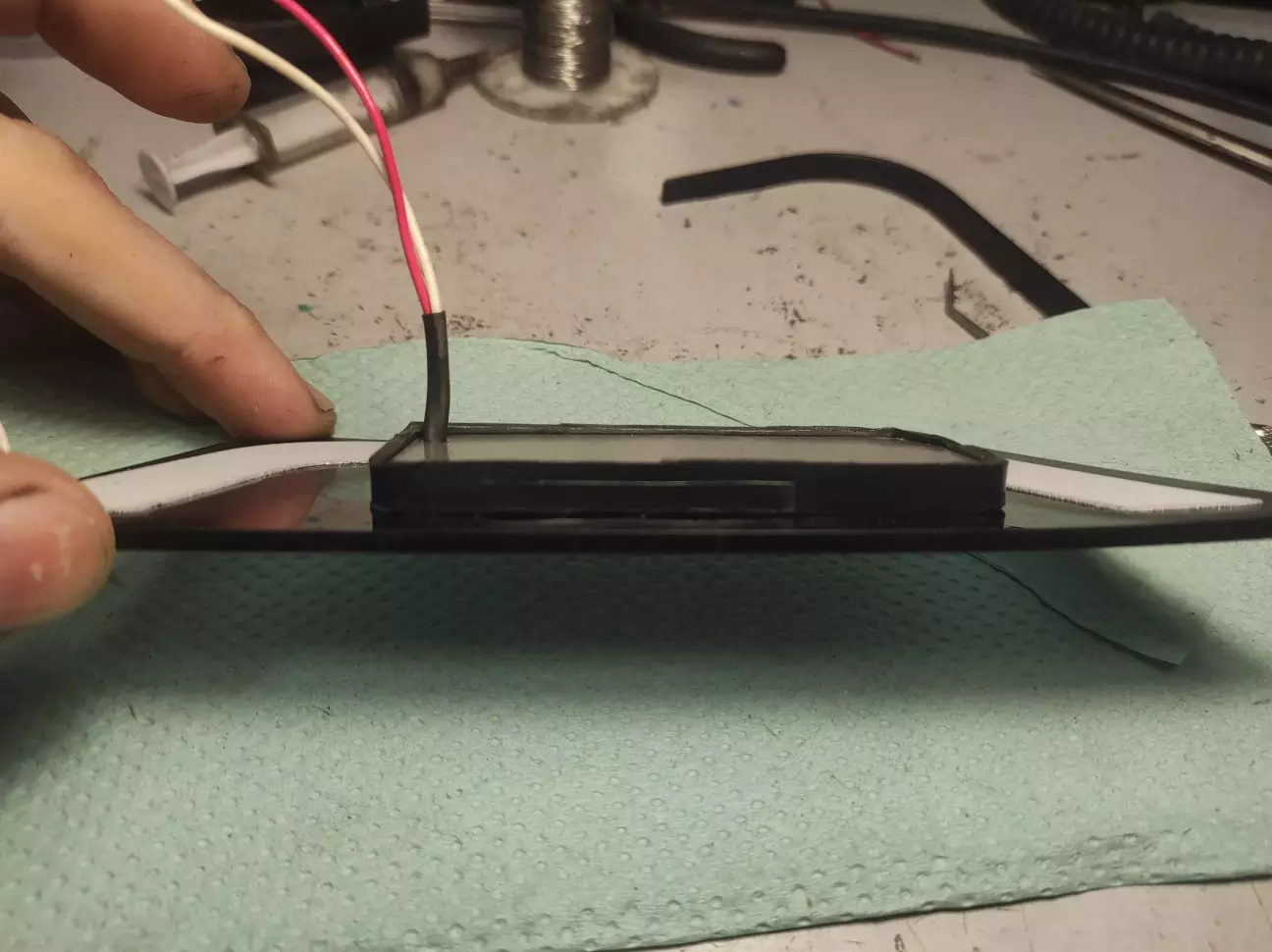

Коли акрил був готовий, поклеїв частини пазла до купи:

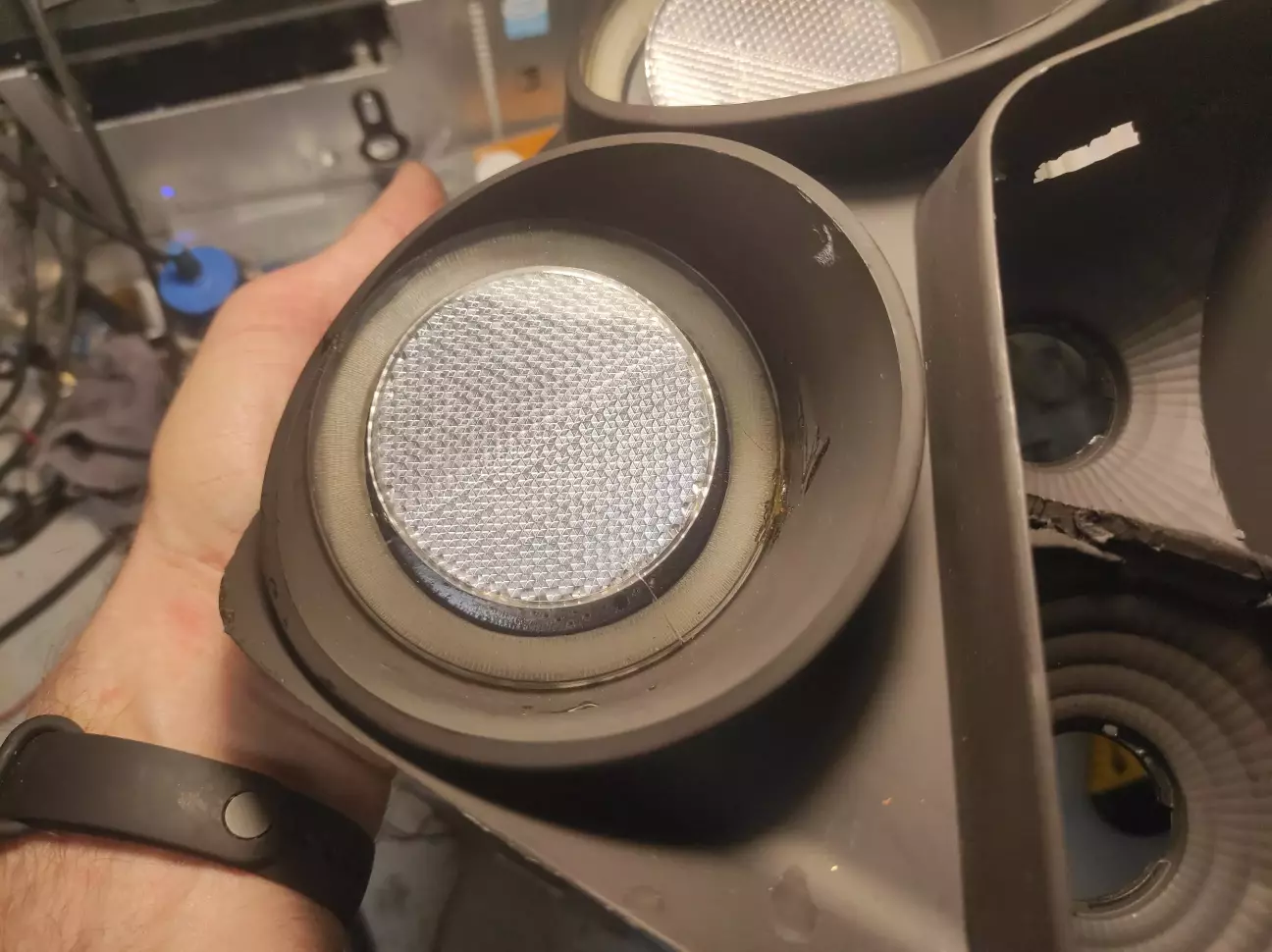

До модулів ЗХ приклеїв лінзи та зібрав модулі повротів та стопів:








Перед збиранням пофарбував заново маски:





Після чого вклеїв в них модулі поворотів та ЗХ:






Модулі стопів/габаритів також заново були перезібрані та вклеєні в маски. Такий вигляд отримаів перед фінальною зборкою:




Отакий вигляд вийшов після зборки:






Як вони світять:



ЗХ



Поворот



Габарит



Стоп



Все разом...


Доречі, про пайку швів...  Оскільки корпус ліхтарів з червоного пластику, то вирішив під це діло пустити свій битий ліхтар - нарізав з його корпусу полосок для зварювання. Шви вийшли трохи страшненькими, але ж ви пам'ятаєте які шви були на початку?










Ось трохи фото для розуміння того, які шви мені довелося місцями запаювати:






Ну, і на останок, який вигляд має драйвер на своєму місці:
