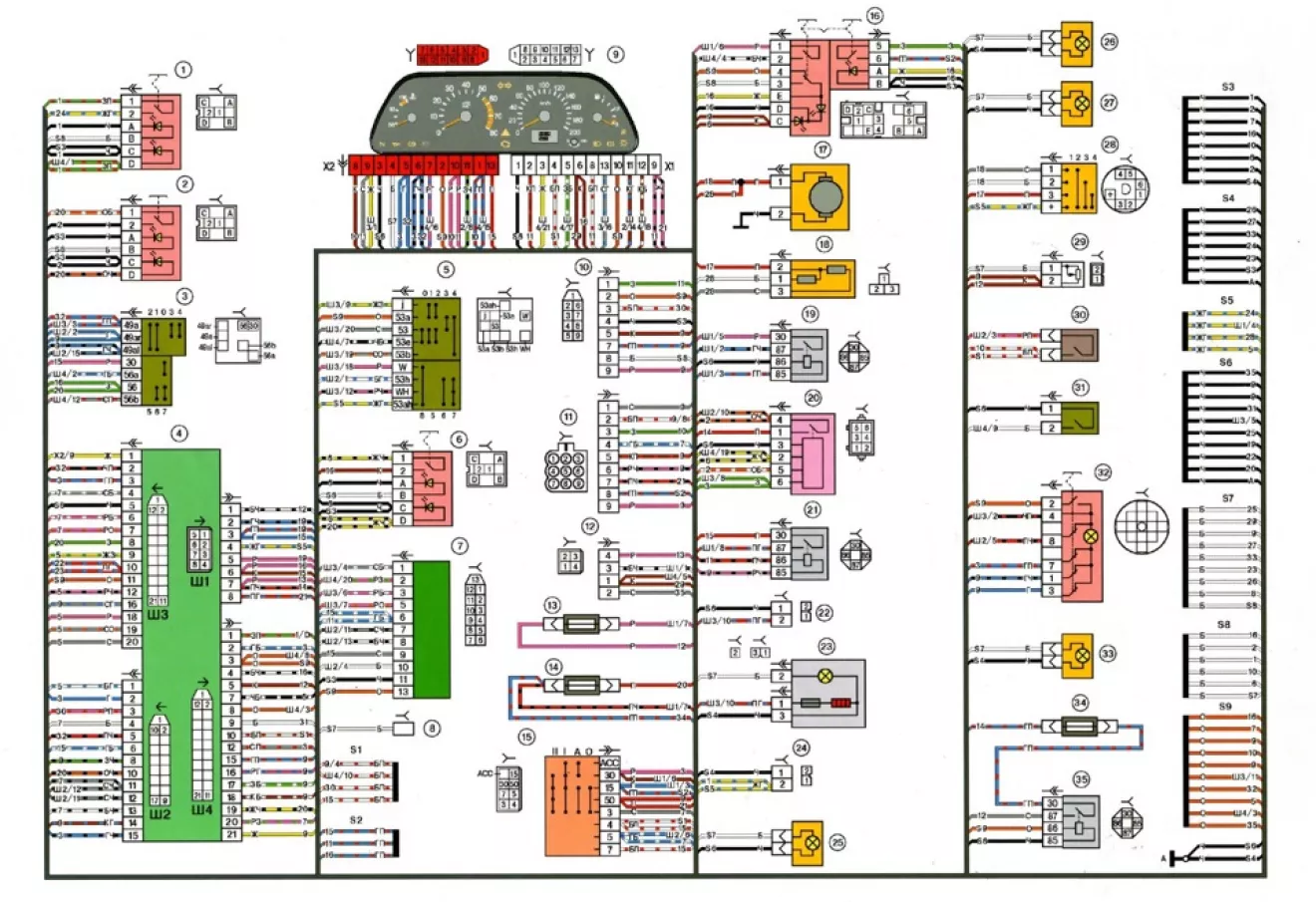

Схема электрических соединений жгута панели приборов автомобилей LADA 2113, 2114, 2115

Схема электрических соединений жгута панели приборов автомобилей LADA 2113, 2114, 2115 1- выключатель обогрева заднего стекла; 2- выключатель задних противотуманных фонарей; 3- переключатель света фар и указателей поворота; 4- монтажный блок; 5- переключатель стеклоочестителей; 6- выключатель противотуманных фар; 7- блок индикации бортовой системы контроля; 8- колодка жгута панели приборов к жгуту дополнительному; 9- комбинация приборов; 10- колодка жгута панели приборов к жгуту борткомпьютера; 11- колодка жгута панели приборов к жгуту системы зажигания; 12- колодка жгута панели приборов к жгуту боковых дверей; 13- предохранитель 16 А; 14- предохранитель 16 А; 15- выключатель зажигания; 16- выключатель на освещения; 17- электродвигатель отопителя; 18- добавочное сопротивление электродвигателя отопителя; 19- реле разгрузки замка зажигания; 20- реле задних противотуманных огней; 21- реле стартера; 22- патрон подключения переносной лампы; 23- прикуриватель; 24- колодка жгута панели приборов к жгуту проводов лампы освещения вещевого ящика; 25- осветитель; 26- осветитель; 27- осветитель; 28- переключатель отопителя; 29- регулятор освещения приборов с реостатом; 30- выключатель сигнала торможения; 31- выключатель звукового сигнала; 32- выключатель аварийной сигнализации; 33- лампа подсветки пабло управления отопителем; 34- предохранитель 16 А; 35- реле обогрева сидений; Ш1-Ш4 — разъёмы монтажного блока. Х1, Х2 — колодки жгута панели приборов к комбинации приборов. А — точка заземления жгута панели приборов
