Cyclone MP7086Av3. Як споганити і так погане

Опубліковано: 26 квітня 10:40
Я їжджу на Nissan X-Trail IV
Чернігів, Україна

Робота з просторів OLX. Там є складнощі: з деким важко спілкуватися, дуже часто кажуть що дорого (а я ще ціну планую піднімати, бо розхідники дорожчають постійно), просять переробити після іншого майстра (вдвічі довше, іноді не реально, але поки берусь, для контенту в блозі тут), часто дивні питання, котрі можуть закінчитися як нічим, так і продажем дорогої мультимедіа (так, той ще барига, але розумію, що людям треба)


Цього разу дуже конструктивний замовник через OLX, і доречі, з driver.top майже 100% приходять конструктивні замовлення і люди, з котрими приємно мати справу 😀


Ліричний відступ закінчили, поїхали оглядати і переробляти. Тим більше такого ще не було (чи було?).

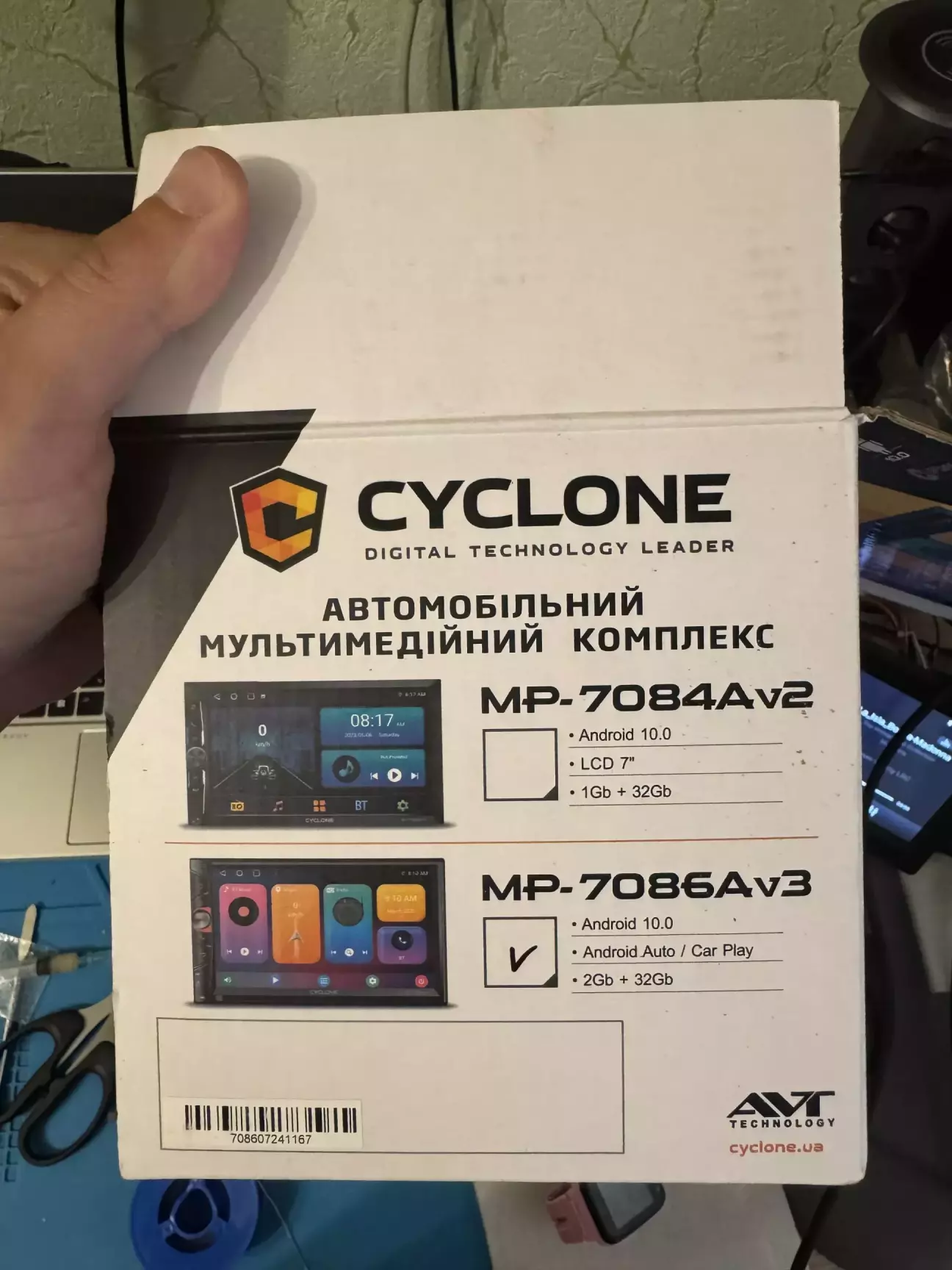

Кольорова коробочка, як же без неї.

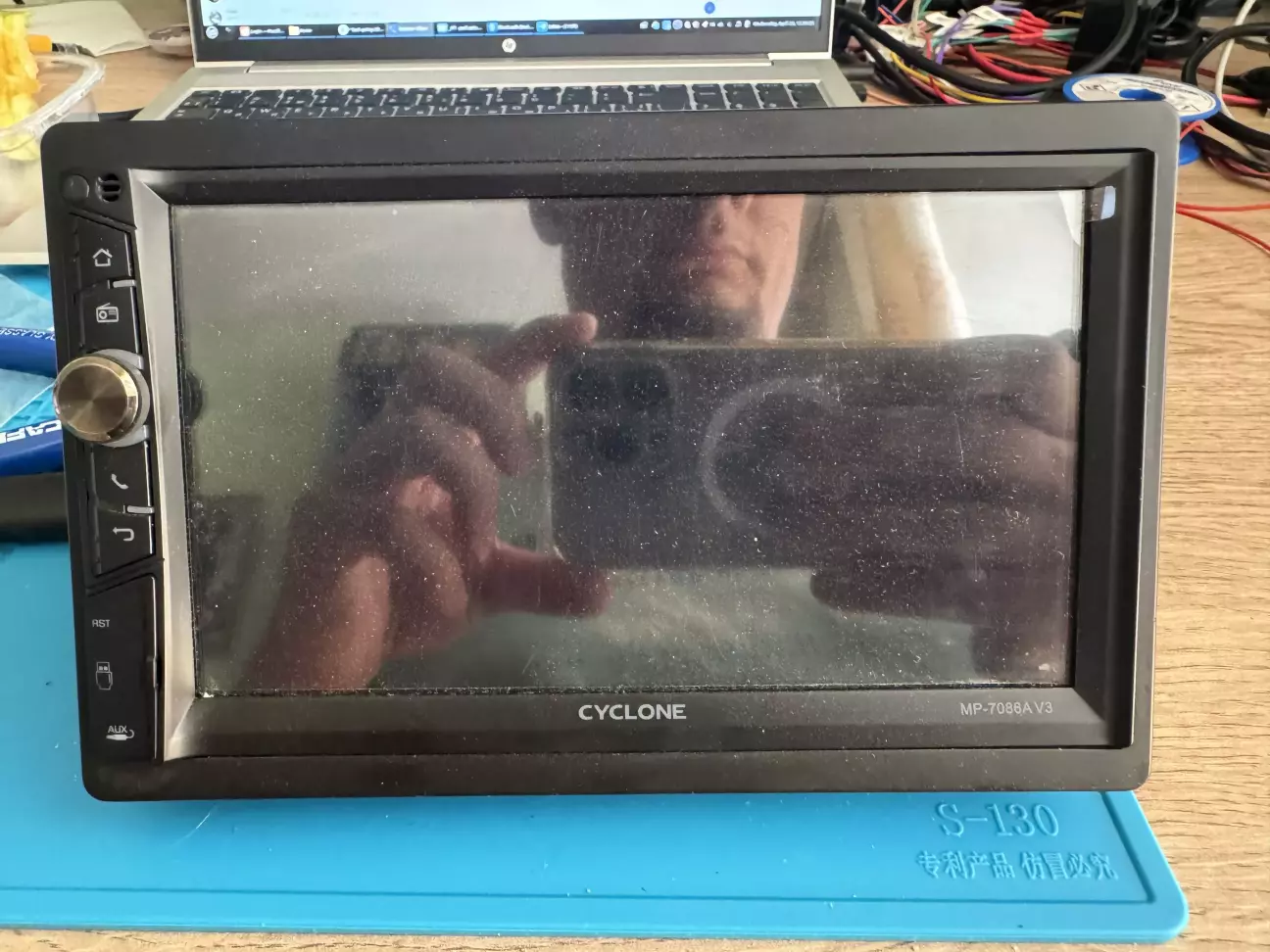

2Din, з енкодером і кнопочками

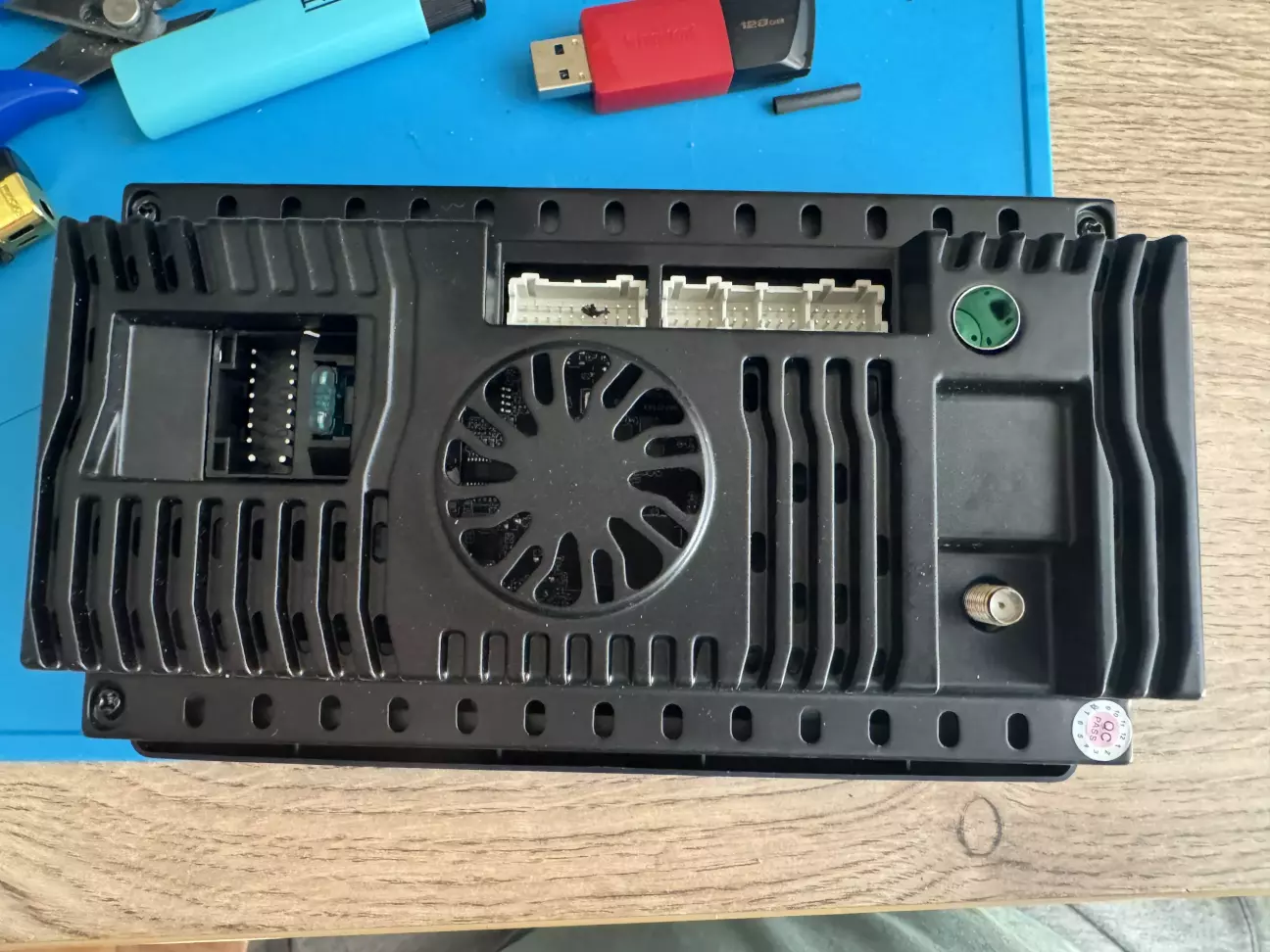

З антен тільки GPS. Тому в середині навряд щось видатне.

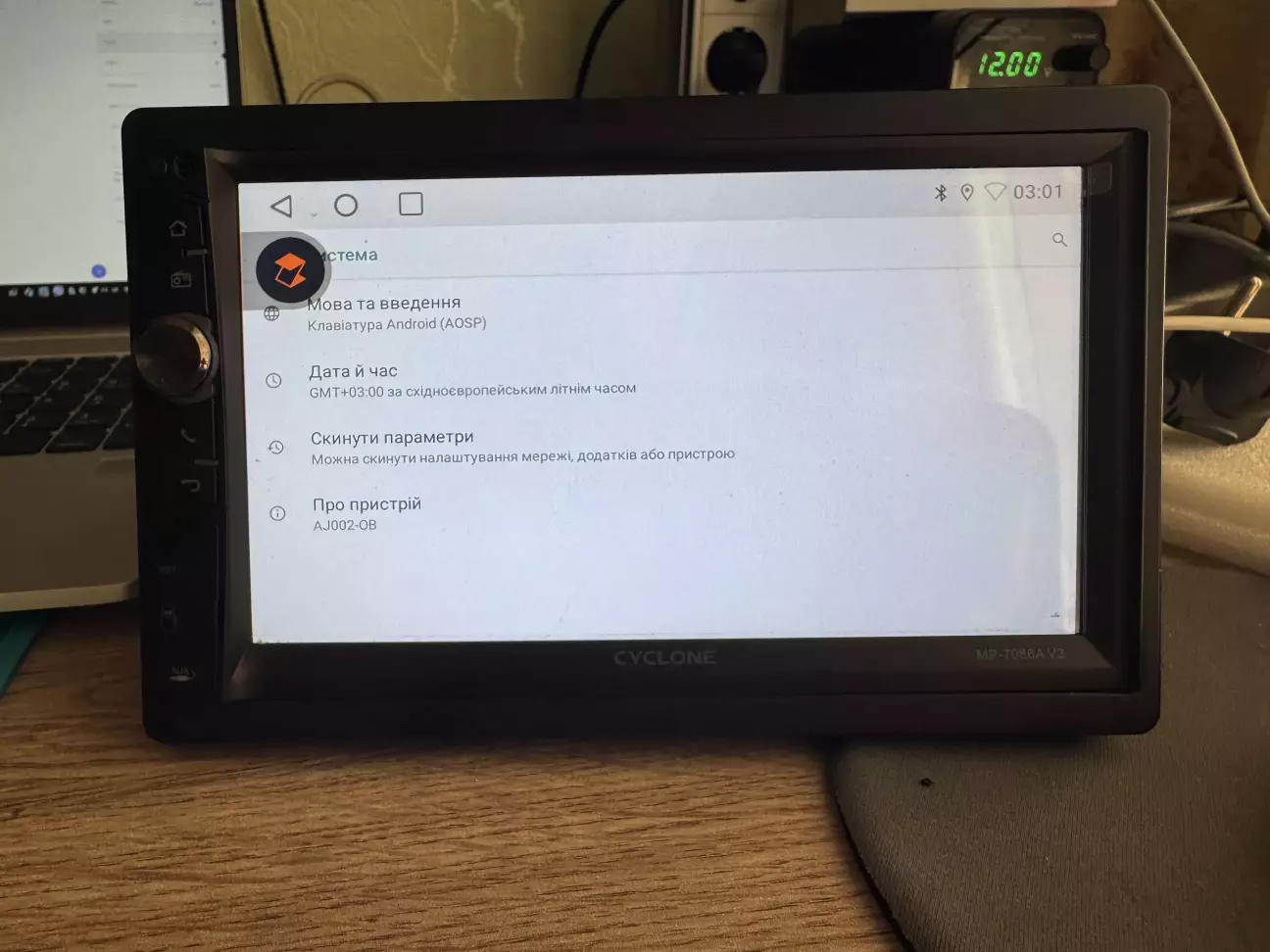

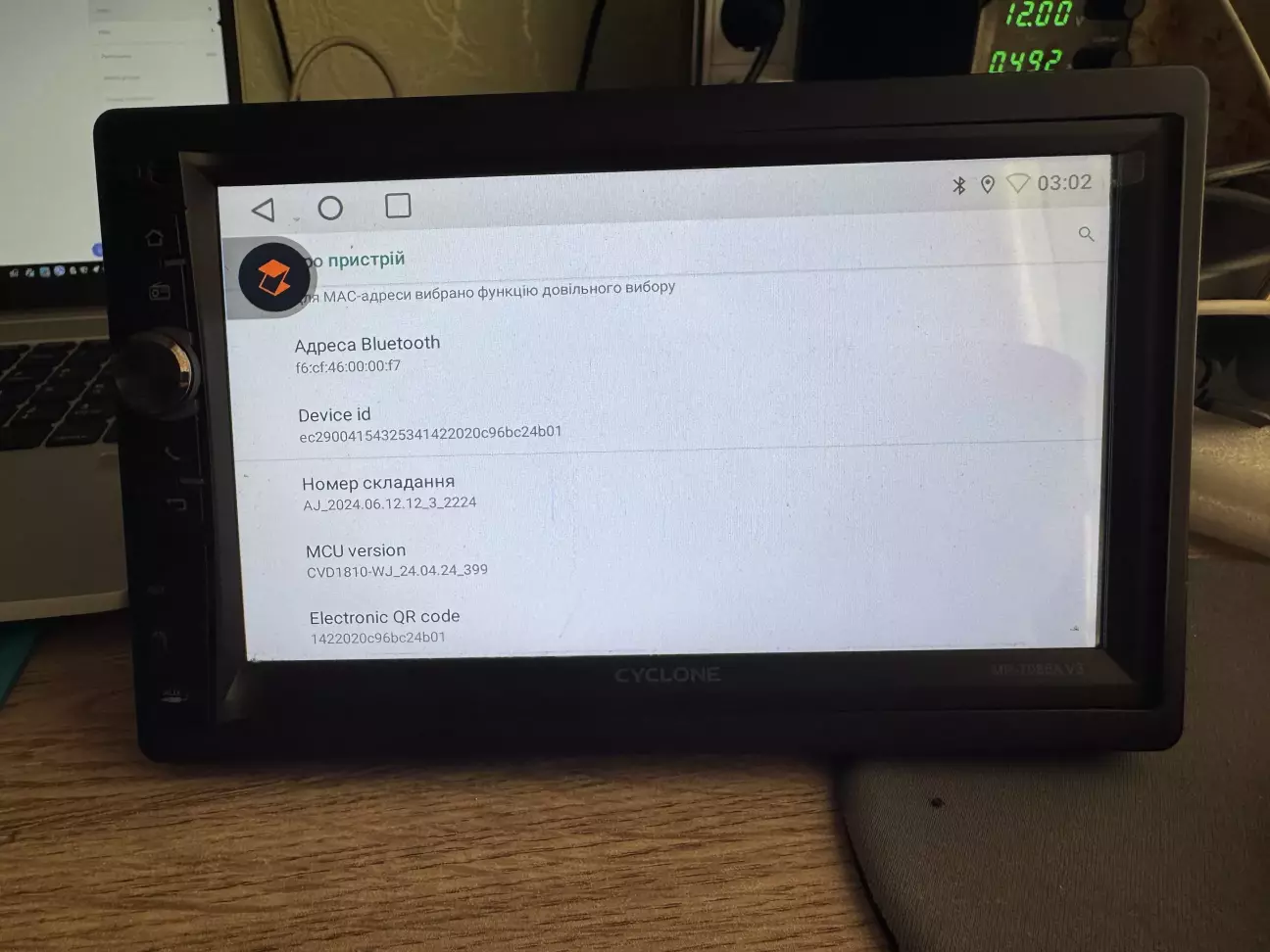

Запускаємо для тесту

О так ми це бачили вже! Це ніщо інше як CVD1810 на MTK MT8163

Ну все, в принципі можна огляд було і не починати, бо все сказане раніше тут актуально.

Але все, та не все. Все таки коли до вартості додається красива українська коробка, треба чекати сюрпризів.

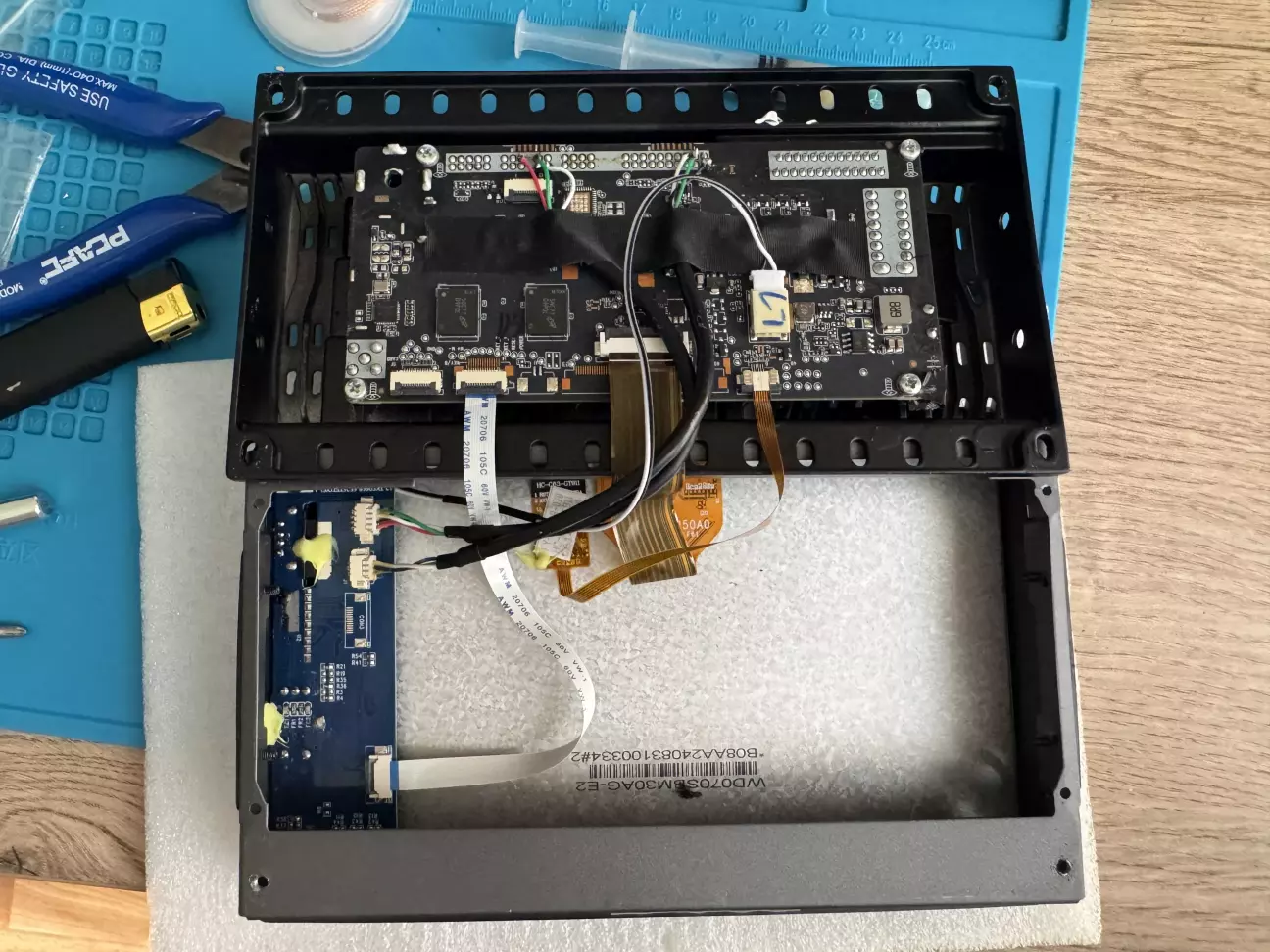

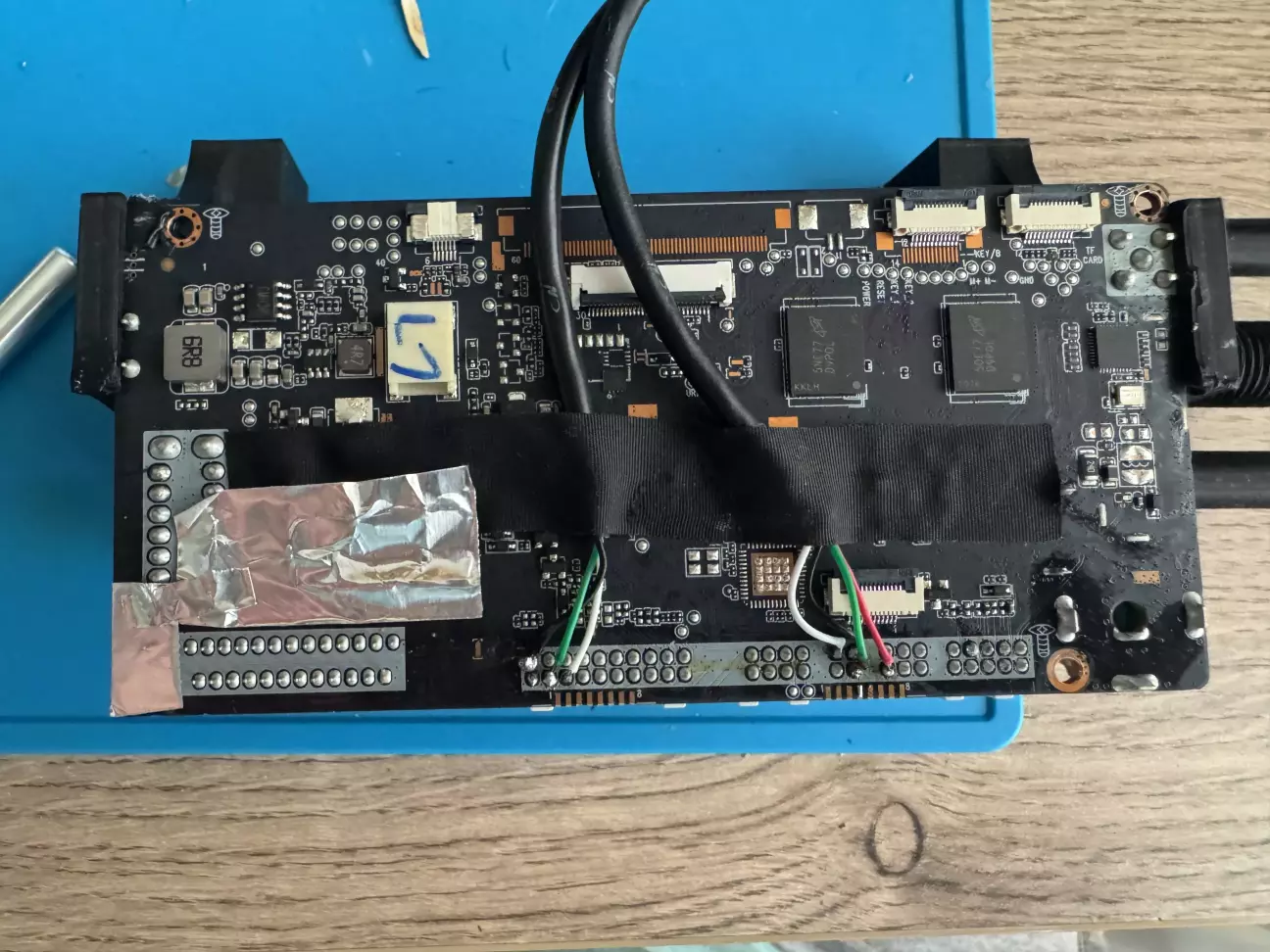

Поїхали розбирати. Плата така сама які і в попередній, тільки чорна, а не зелена, з дрібними відмінностями, та все ж шиється тим самим, то ж така сама.

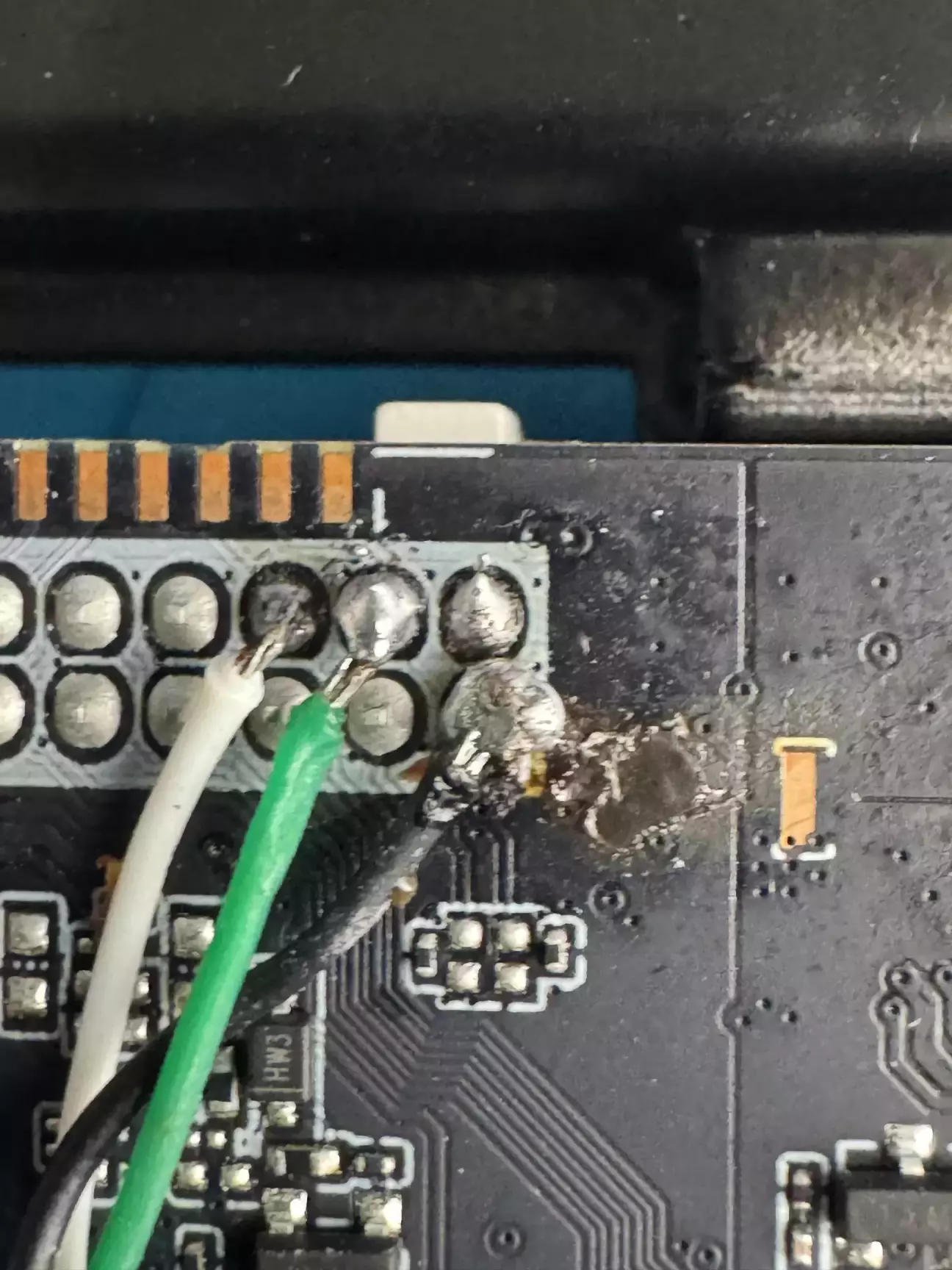

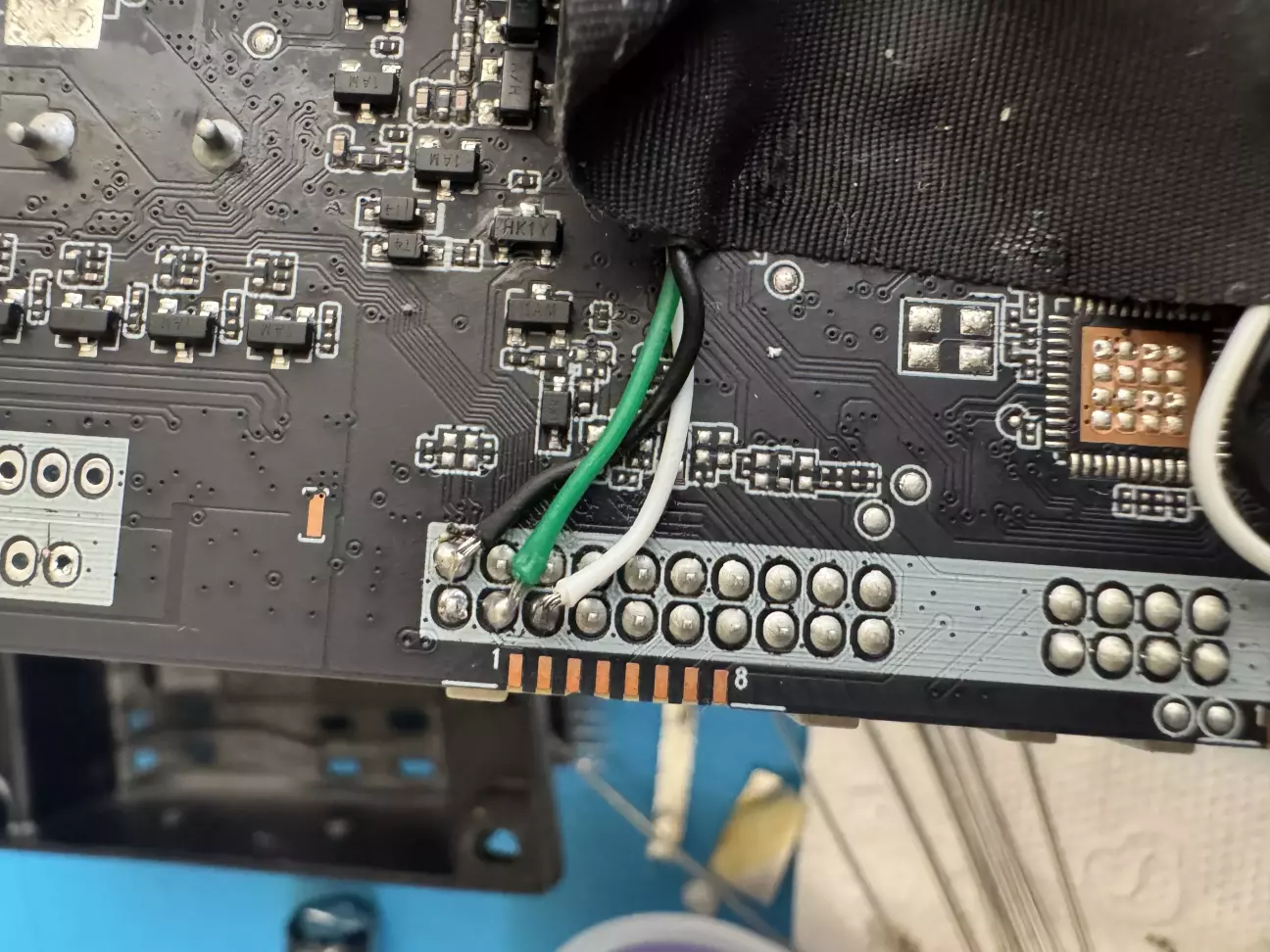

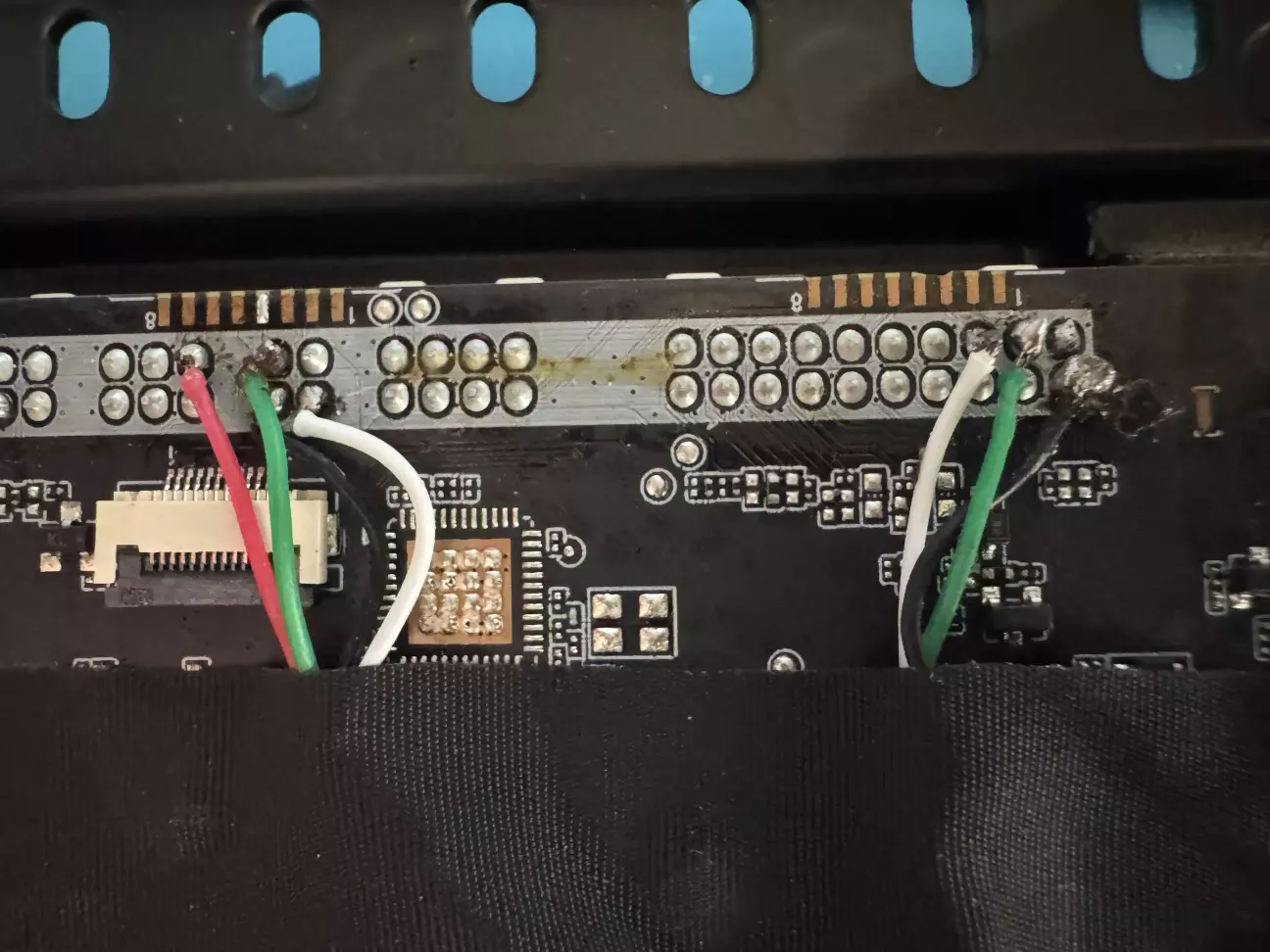

Але рішення геніальних майстрів присутнє. USB i AUX лицьової панелі присрані (так, саме присрані і паралель до задніх розʼємів. І якщо з AUX це ще якось окей, то USB - таке собі.

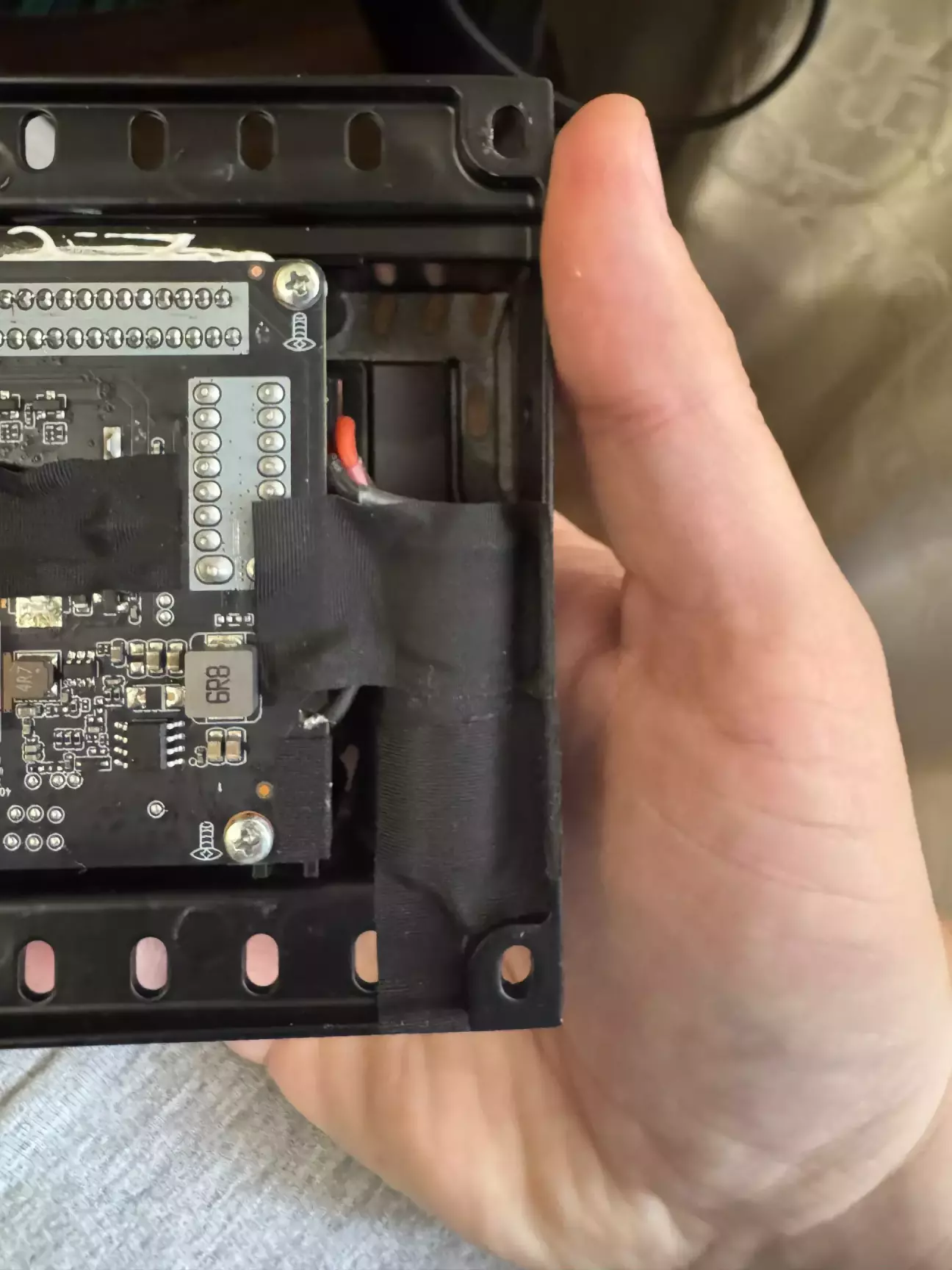

В куточку чорна ізолента, її призначення вияснимо далі.


Говноканіфоль в місці присирання ніхто не відмив.

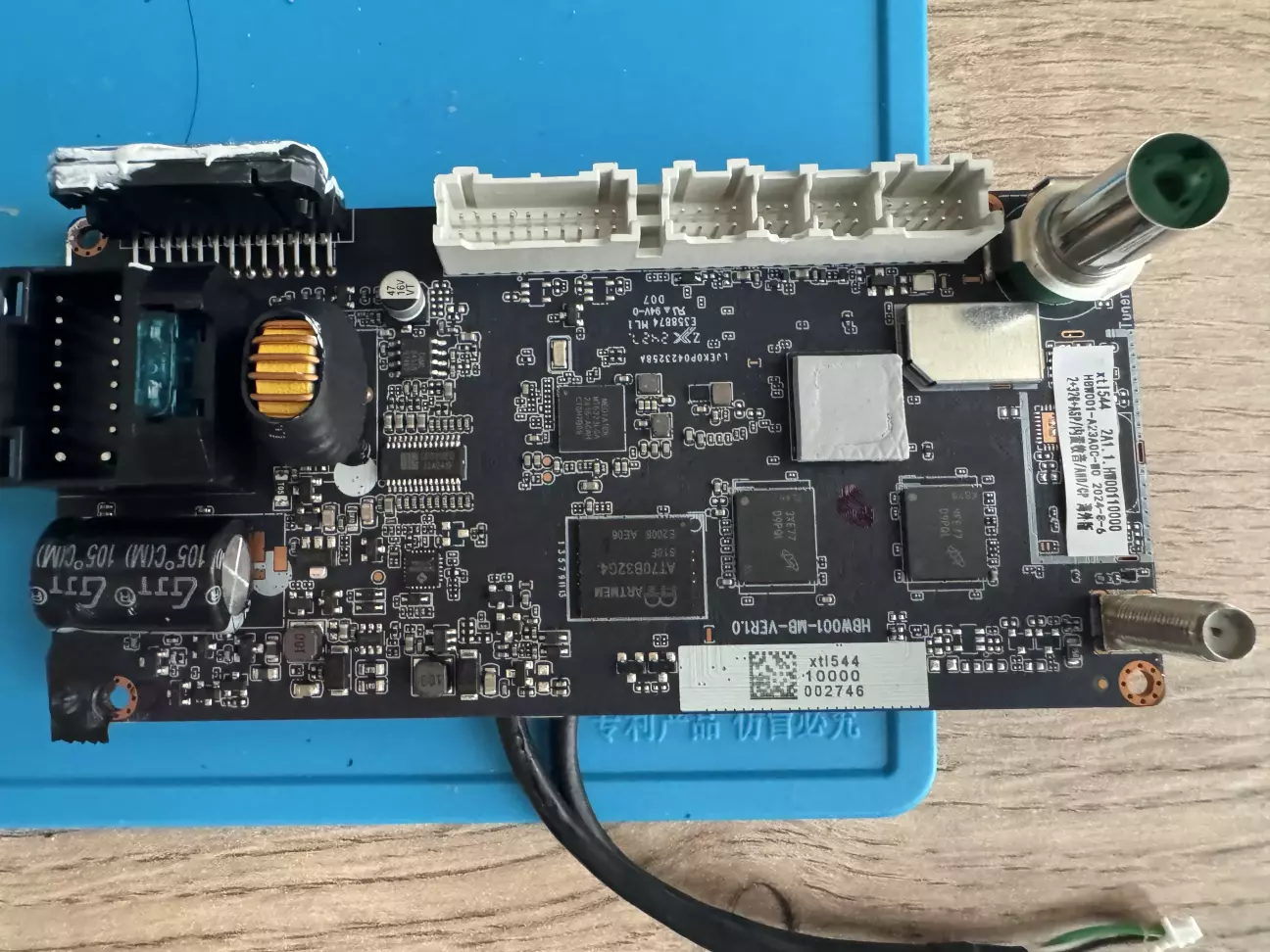

Інша сторона нам вже знайома

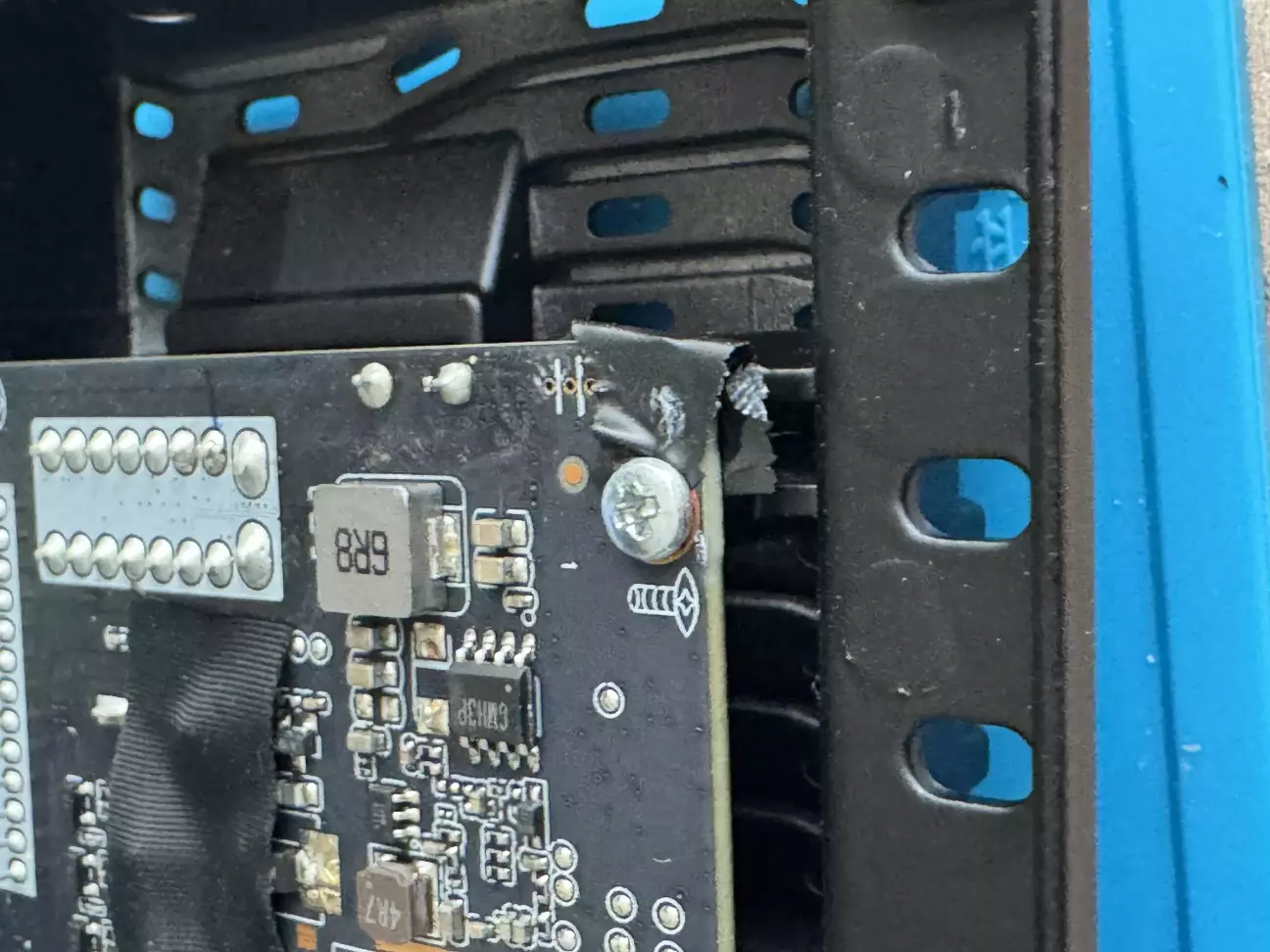

Ізострічка майже прожована з іншої сторони, бо там дві стієчки для гвинтів поруч. В одну закручений гвинт, а інша для інших моделей плат мабуть

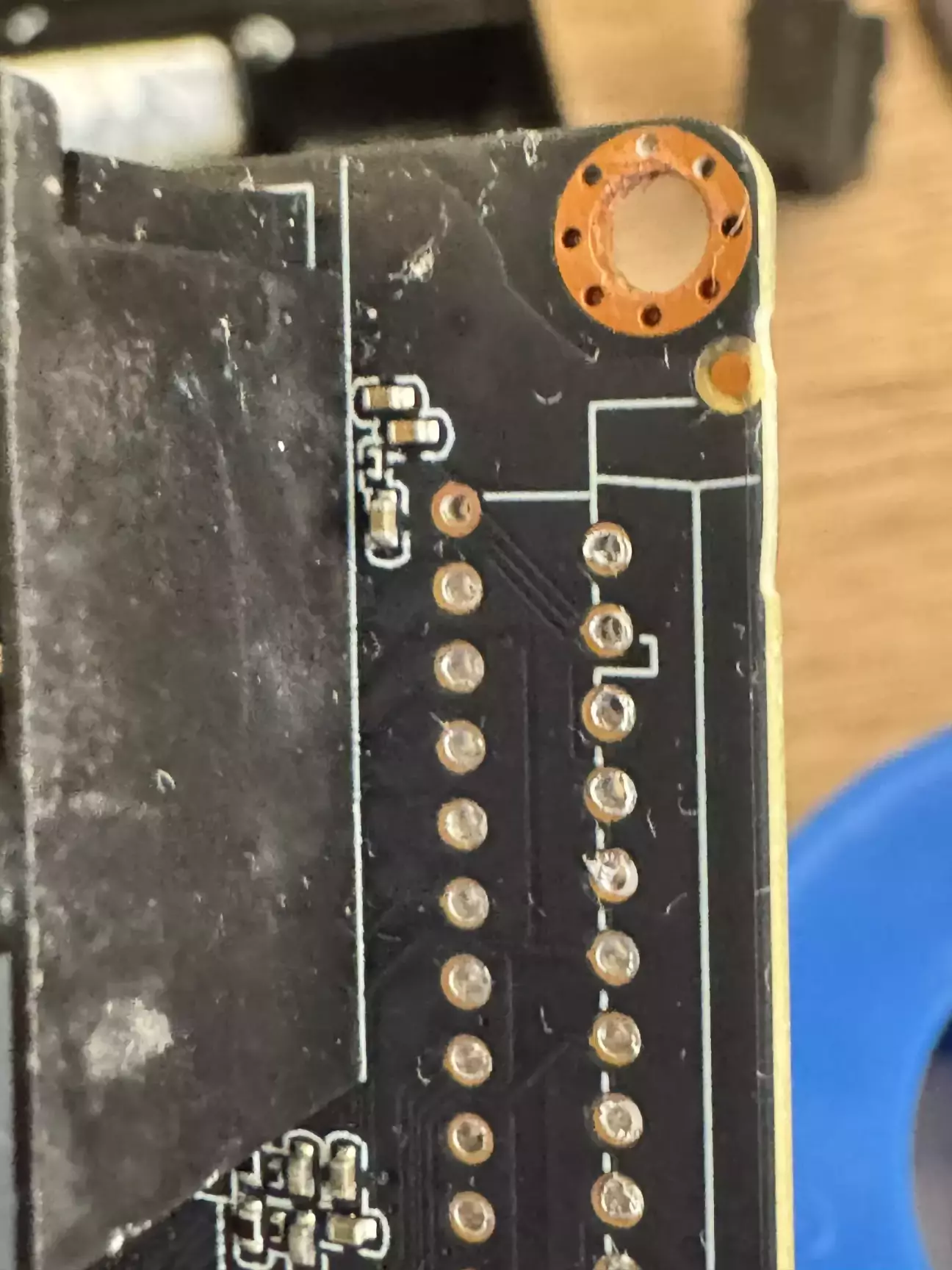

Ну під нею під JTAG виведені контакти. Правильно, щоб раптом не коротнуло, заклеїли. Рукожопи мали тільки ізострічку.

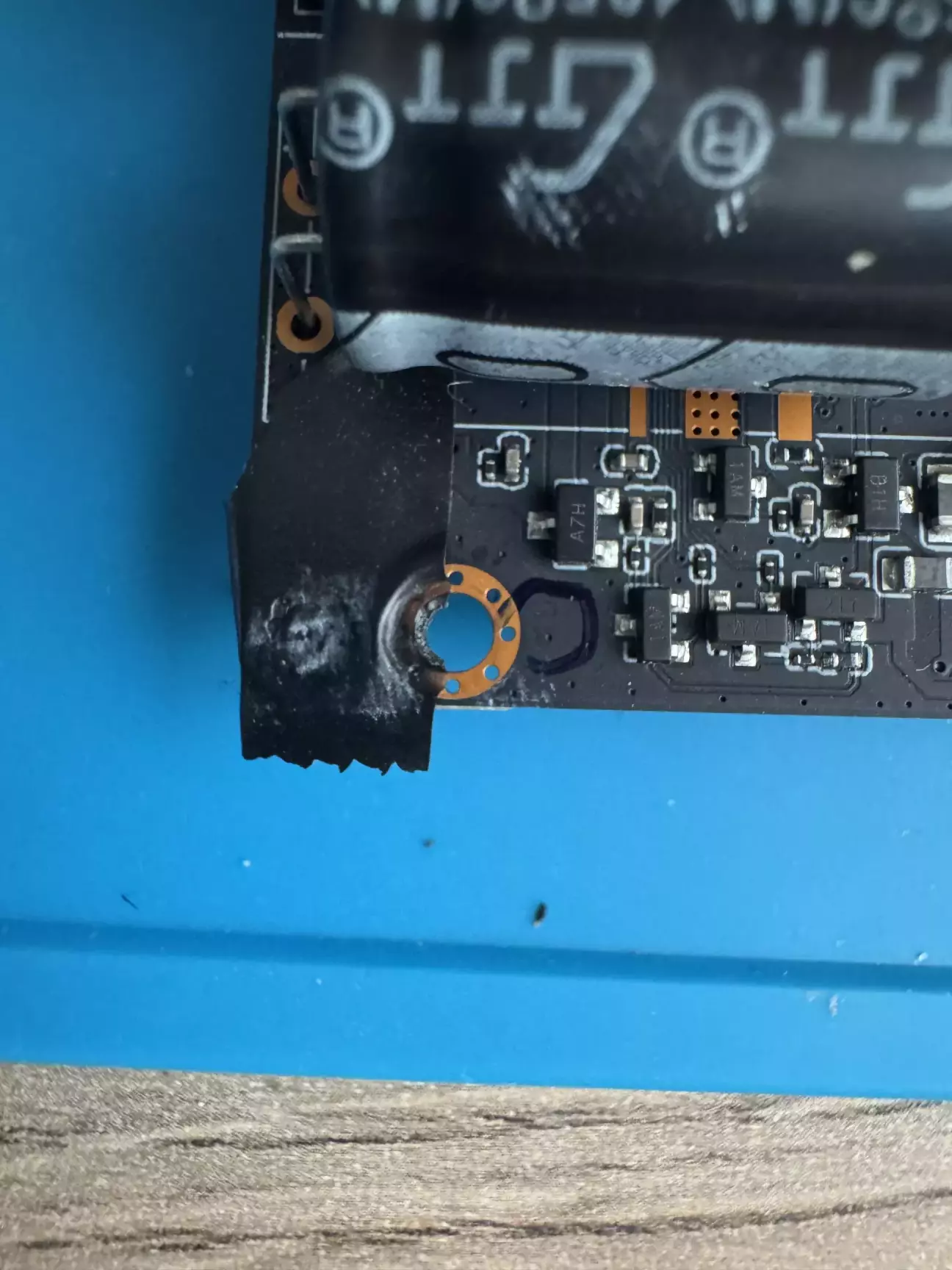

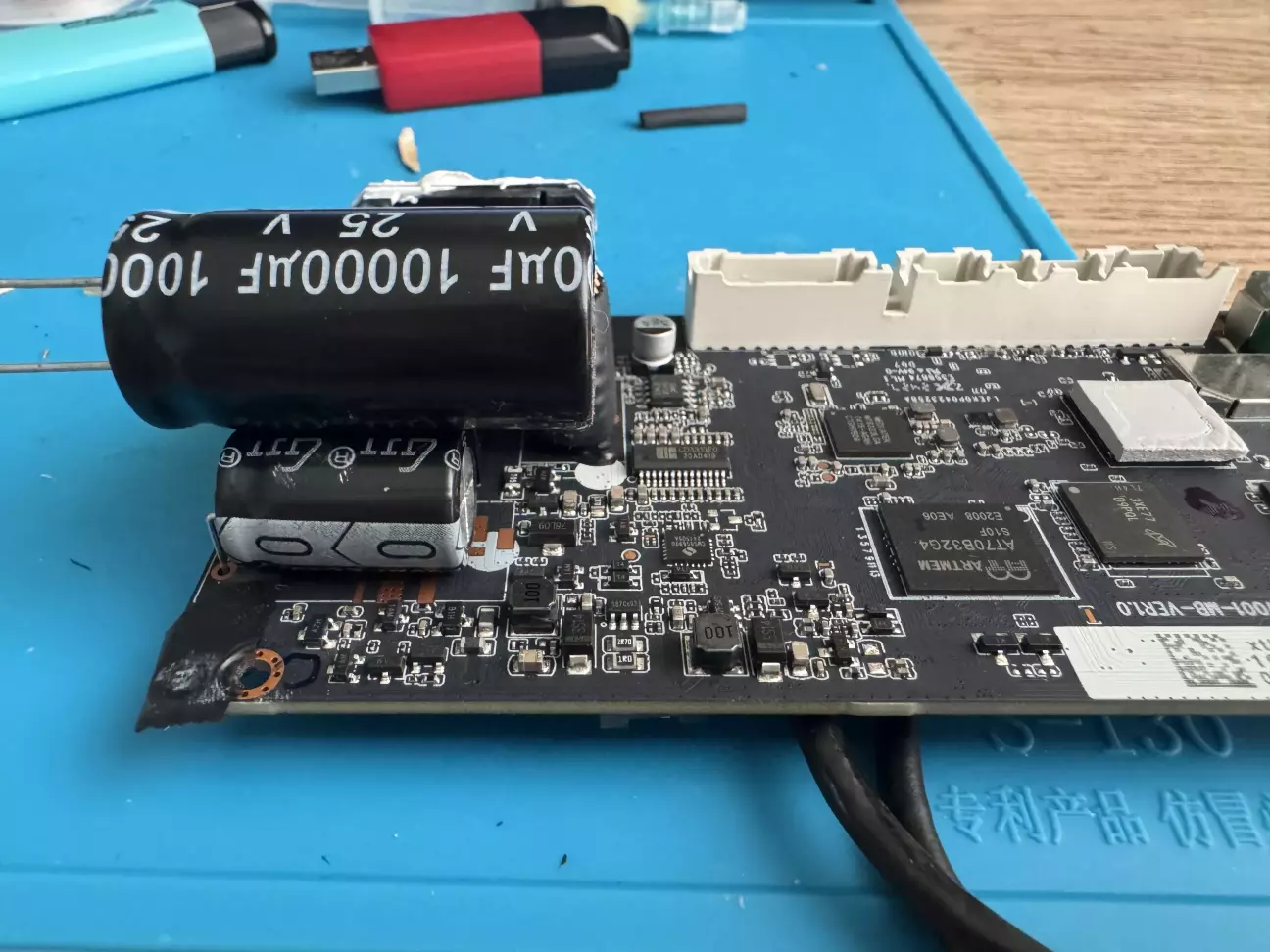

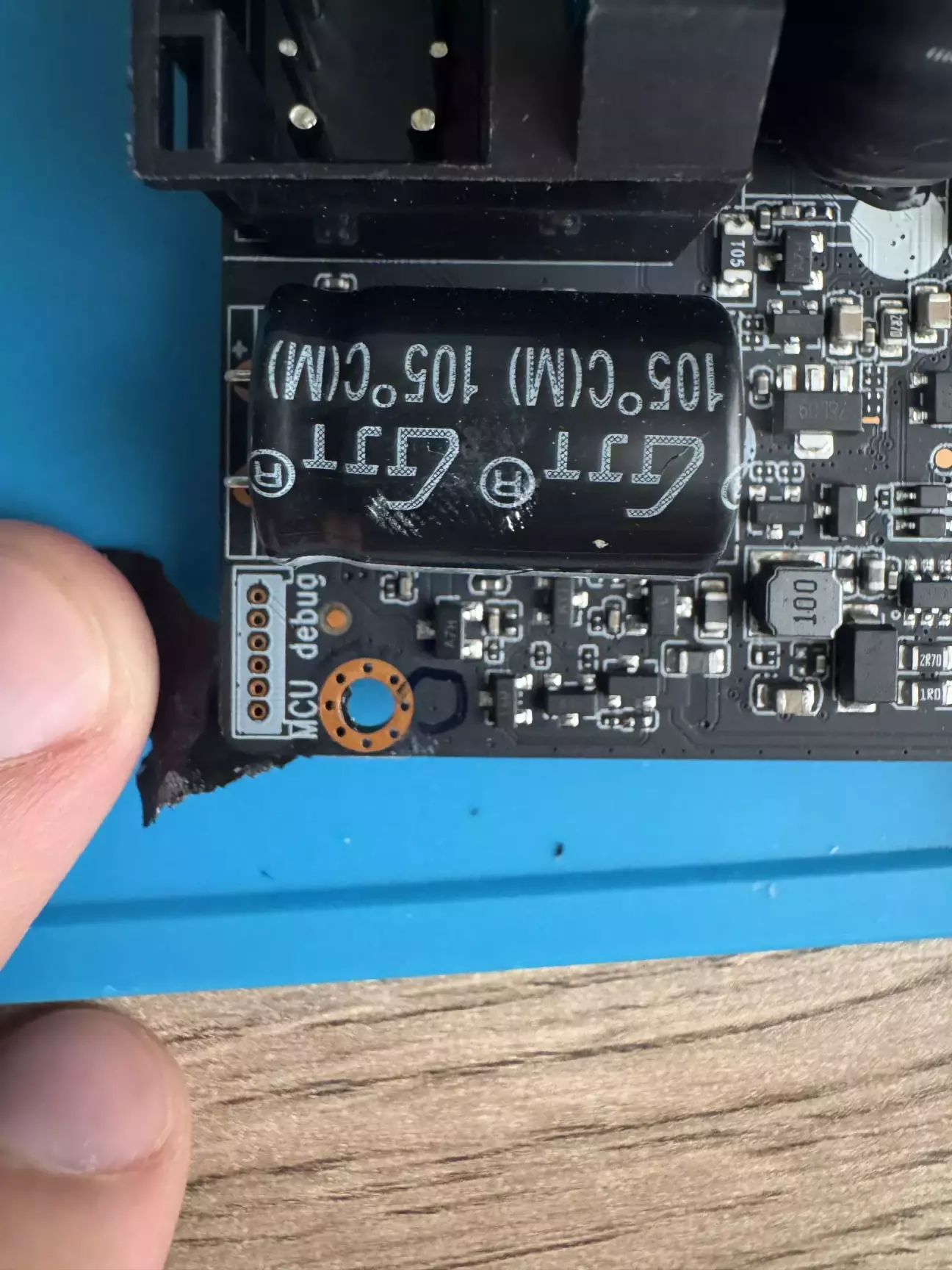

Конденсатор викликає істеричний сміх

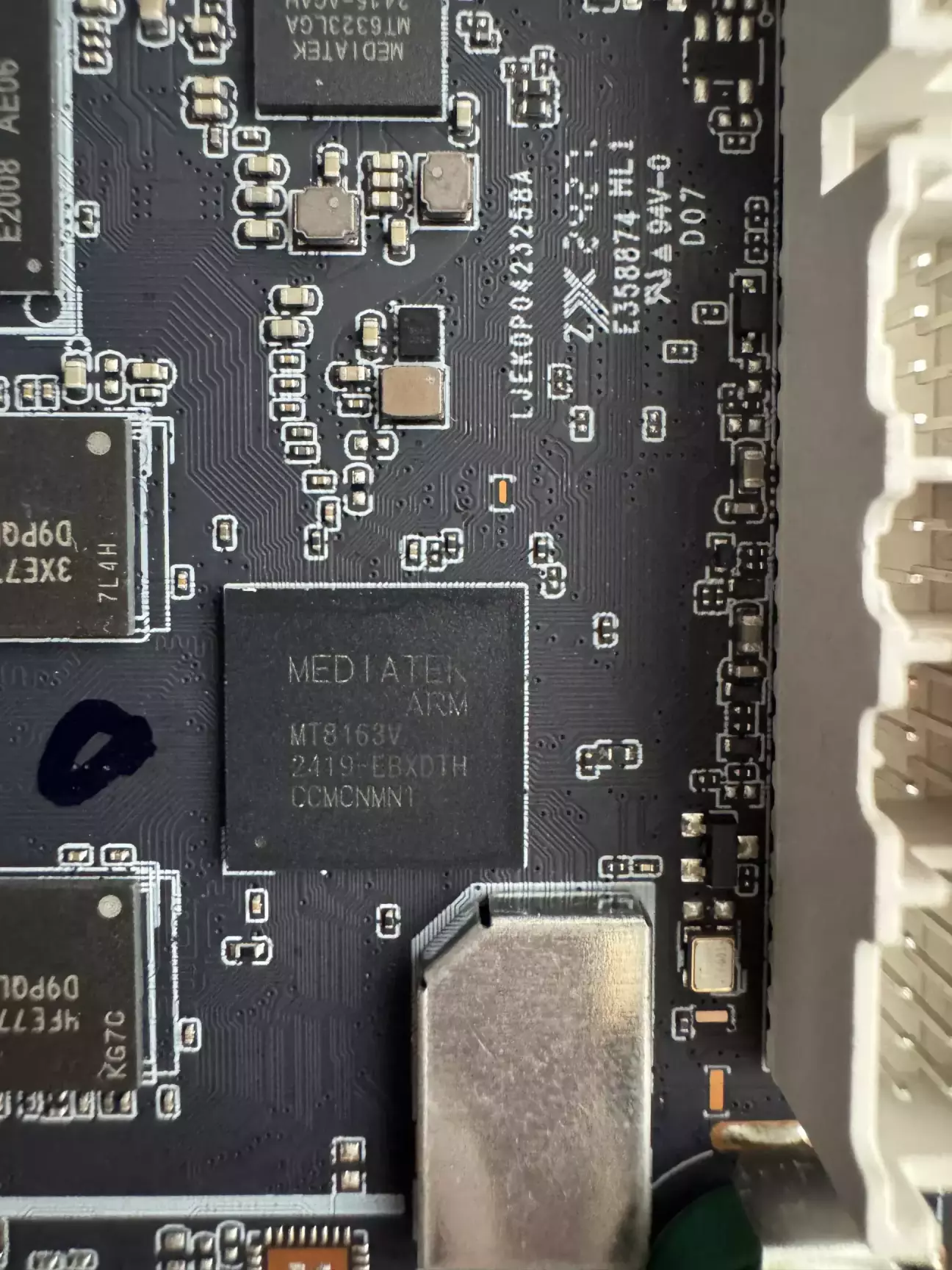

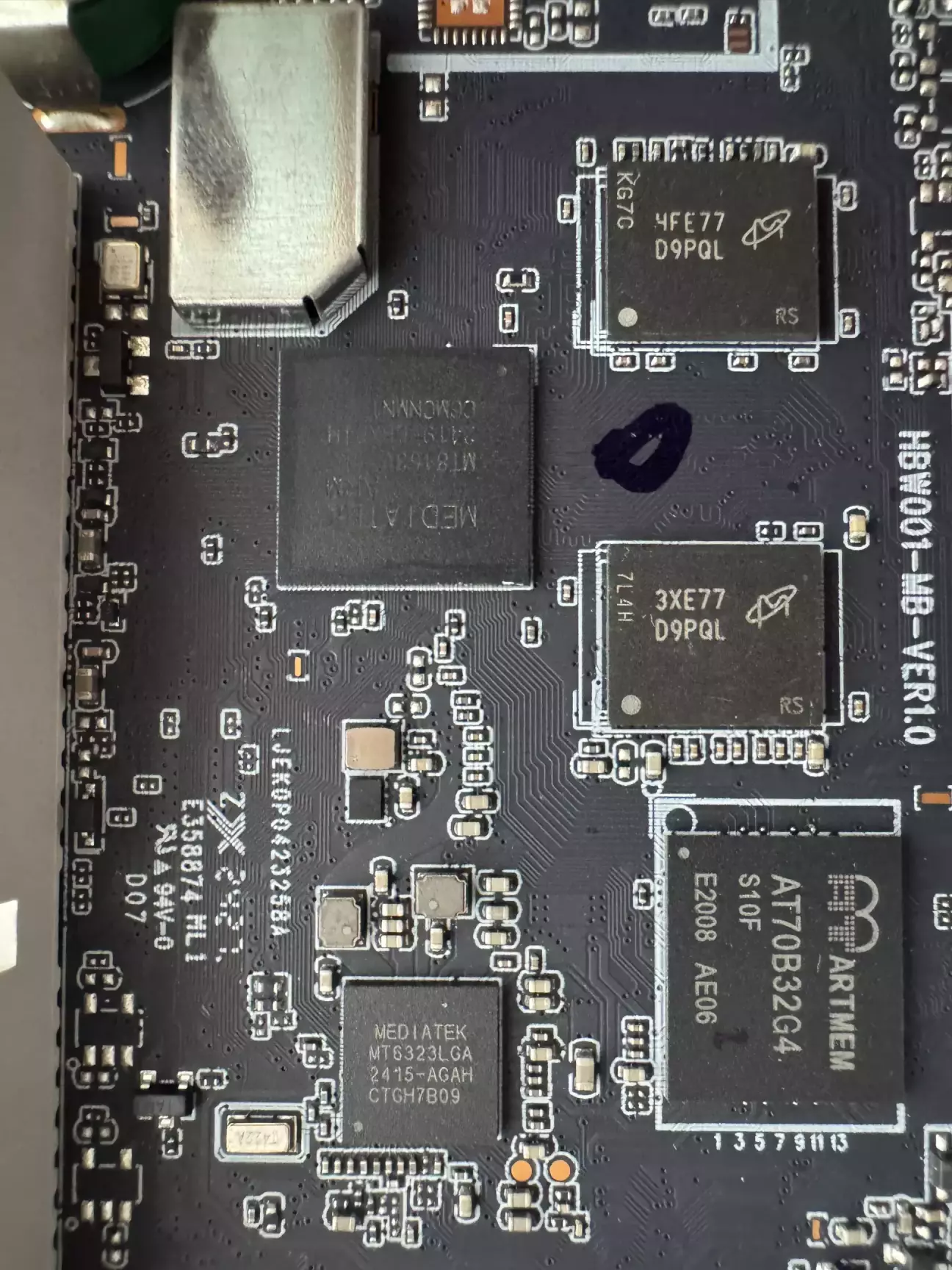

Процесор вже нам знайомий

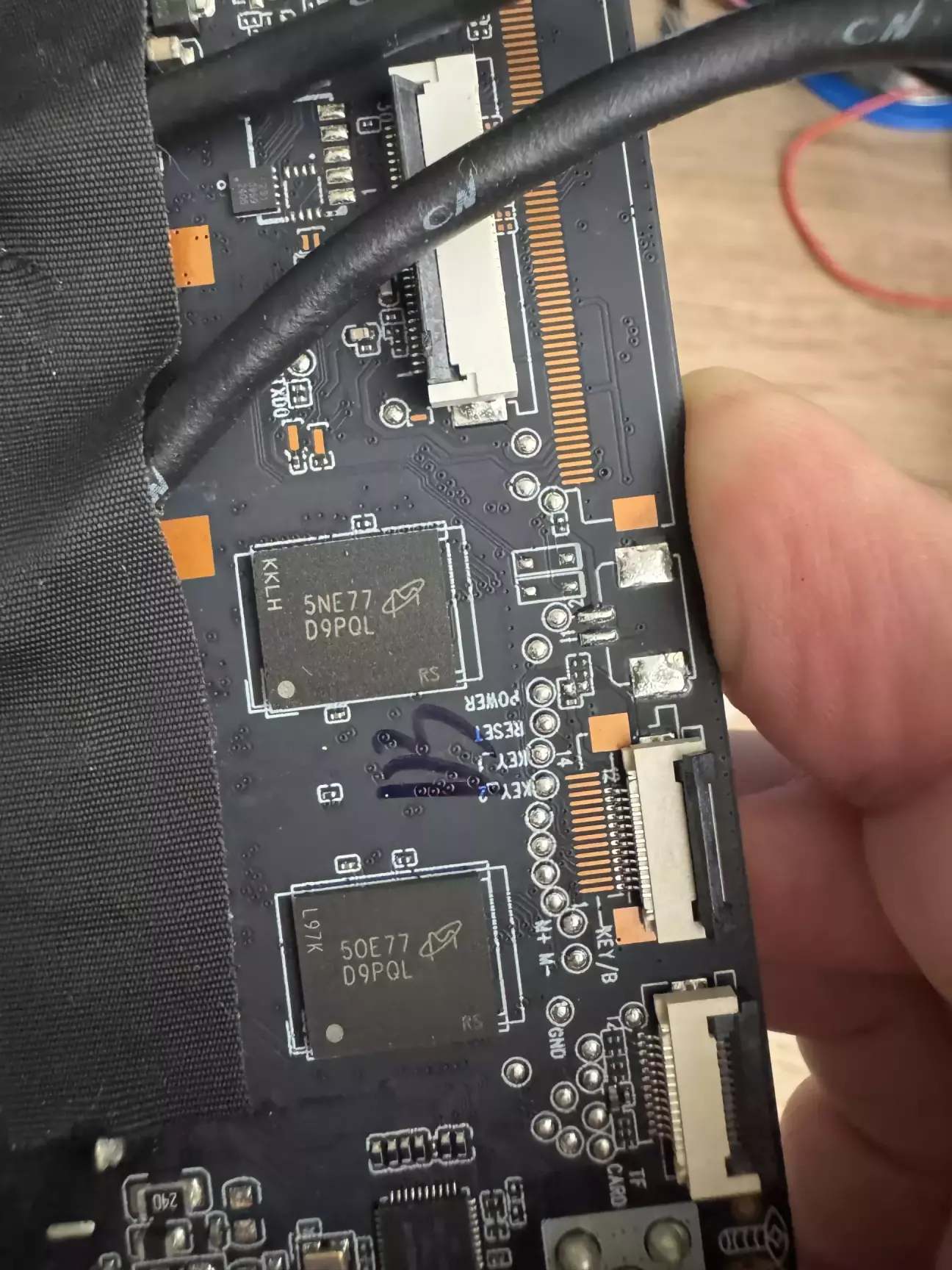

Оперативка з різних партій


Заклеїли зайве

Висмикнули YD7388

Ця фото демонструє наглядно чому не феном. Три конденсатори і резистор котрого майже не видно з іншої сторони. Дуже легко здути і не помітити.

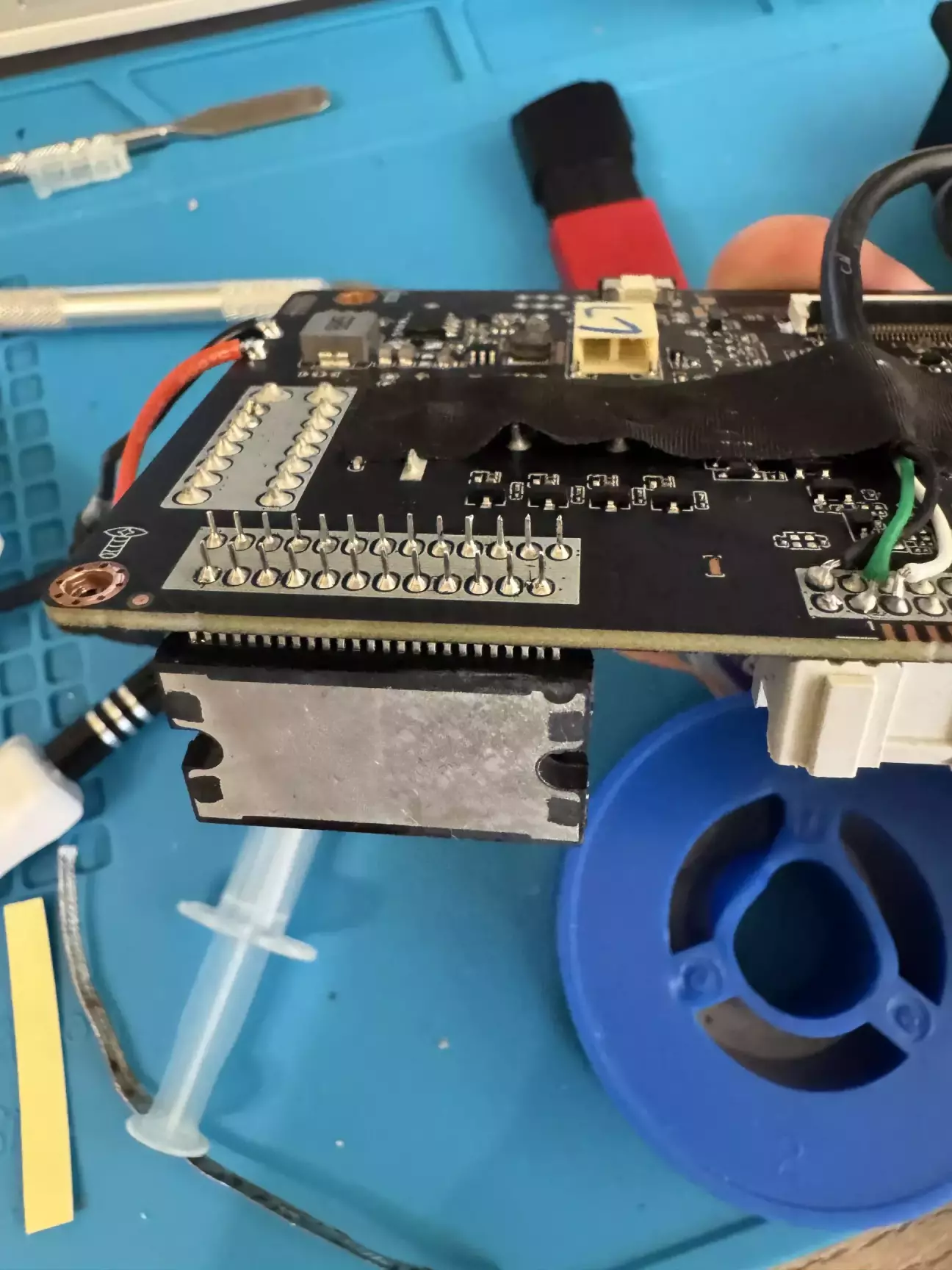

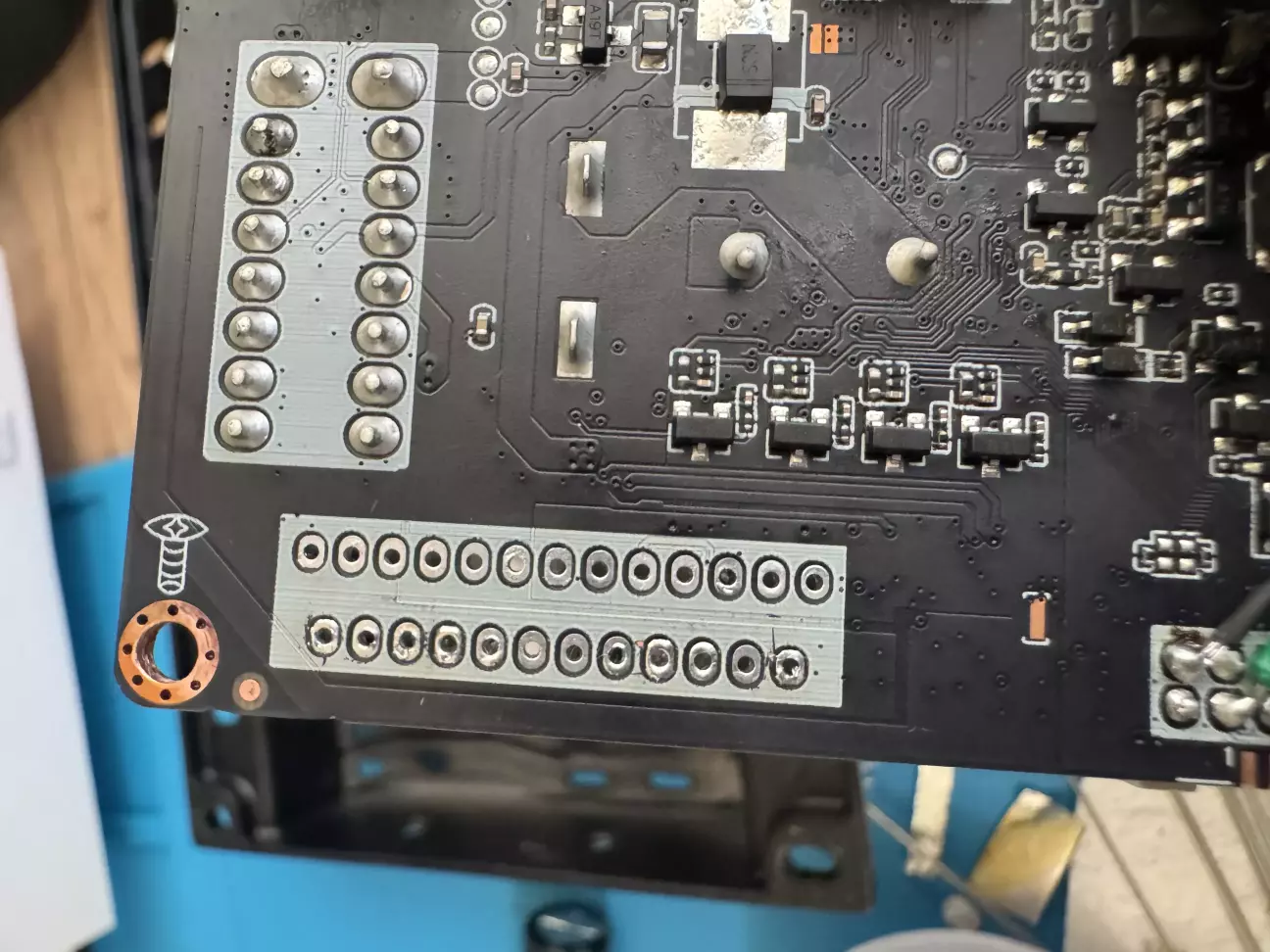

Трошки поправили присране і відмили все

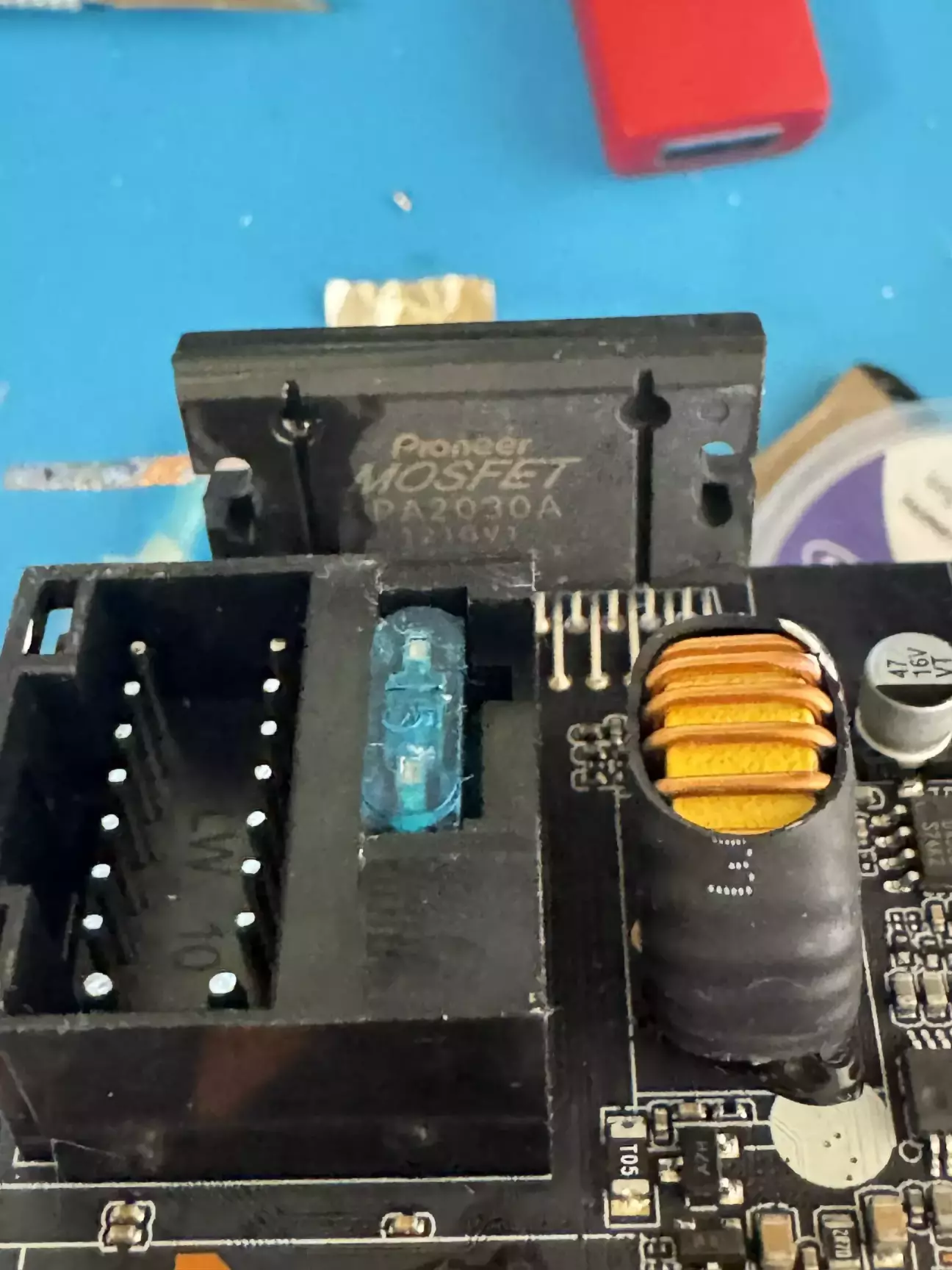

Традиційно Pioneer PA2030A

Краса

Ізострічку замінили на ацетатну стрічку, котра більш міцна, кондесатор цього разу тут буде.

Відтестовано і повернуто власнику. Власник дуже задоволений, бо заграла вона на багато краще.


Не купуйте Cyclone, вони очікувано паршиві і з низькою якістю збірки. Так само як якість шкутильгає і в Torssen хоча останні і нормальні після доведення їх до ладу.
