Перший пішов. Огляд і заміна підсилювача на FYT UIS7870SC YL880.

Майже рік пройшов з часу, коли я показав мультимедіа, котру планував поставити в своє авто, не склалося з тим поки через камери штатні 360, тому та мультимедіа працює у учасника нашої спільноти, і якщо він матиме бажання, розкаже про реальний досвід використання.

Сьогодні прийшла на покращення звуку молодша сестриця і якщо в моїй на платформі YL888 був підсилювач, котрого немає фактично на що міняти, то в цій YL880 всього одна цифра відмінності, але підсилювач з заводу стоїть TDA7851L і його ми будемо міняти.

Ну і так, як в нас мета нести світле в маси, зробимо огляд цього пристрою з точки зору схемотехніки.

Почнемо з адептів красивих коробок. Красива, не поступається Teyes. Маємо +15-20 доларів до вартості з заводу в звичайній білій чи двокольоровій OEM коробці. Дорого-багато.

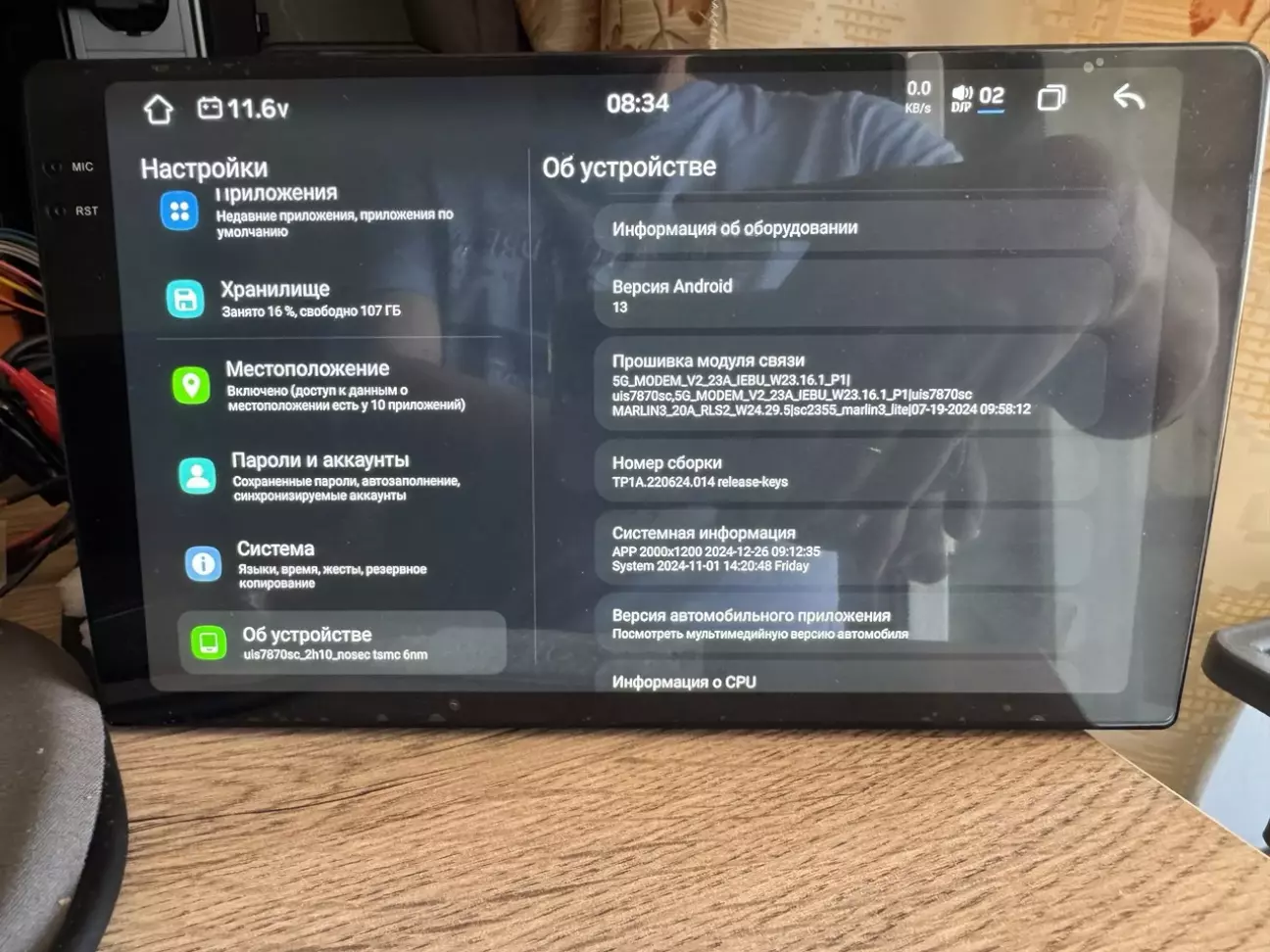

Вмикаємо. Працює як ракета. 9" екран, 2000*1200 радує оченята

6/128Гб оперативної/постійної. Процесор UIS7870SC - швидка.

Потестували, все працює, тож розбираємо і дивимось в середину. З товщиною термопрокладки на процесор вгадали, тут порядок. Бачимо конденсатор на 6800мкФ, не погано вже з заводу, але можна краще. В цій ревізії вентилятор підключається до матплати, але так само регулюється за допомогою опції включення і виключення зовнішнього підсилювача. В прошивці немає додатку для керування ним, але якщо перешити під Mekede, то все буде і буде працювати як треба. Одним словом, прошивка рулить. Також сюди можна навалити платну китайську DuduOS (всіми правдами і неправдами, неофіційно), але про неї якось іншим разом.

DSP AKM AK7738VQ

Видрав TDA7851L

Маска наче слабша ніж на платах UIS7862, але окей, знизимо температуру паяльника наступного разу.

Конденсатор 10000мкФ стає з маленькими хитрощами

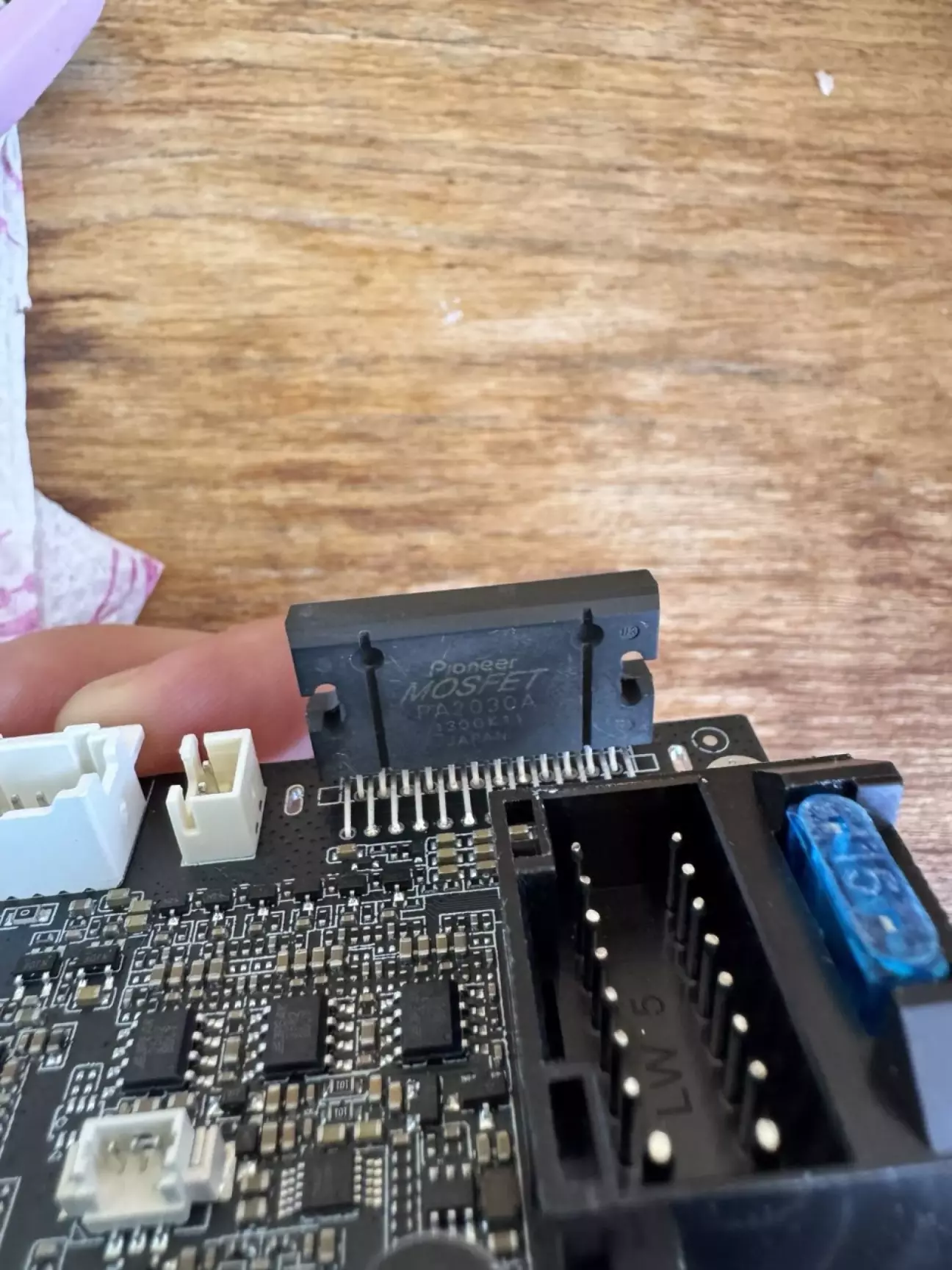

Pioneer PA2030A вже намісці.

А от термопаста якась рідка

У всьому іншому співпадає з описаним в дописі про UIS7870SC

По звуку - не знаю, що краще: PA2030A з DSP AKM AKM 7738VQ чи TDA7808 у звʼязці з DSP AKM AK7739VQ. Треба слухати бік-обік. Але точно переробка працює дуже добре. Тому продовжуємо в тому ж напрямку.

Доступність на Алі YL880 + прямі руки роблять гарний звук, так що рекомендую до покупки на Алі, якщо готові ризикувати і потім паяти.

YL888 на Алі купити зараз можна тільки з DuduOS (дорого). Або ми можемо на заводі взяти, якщо дуже треба.

 Важливо, UIS7870SC має прошивку під екрани великої роздільної здатності. Тому якщо вам треба 7” - це не про ці мультимедіа. Також поки не бачив прошивок під 10.33” і 12.3”, ну а 13” я тестував і там все окей.
