Посібник з оптимізації Vgate vLinker FS USB

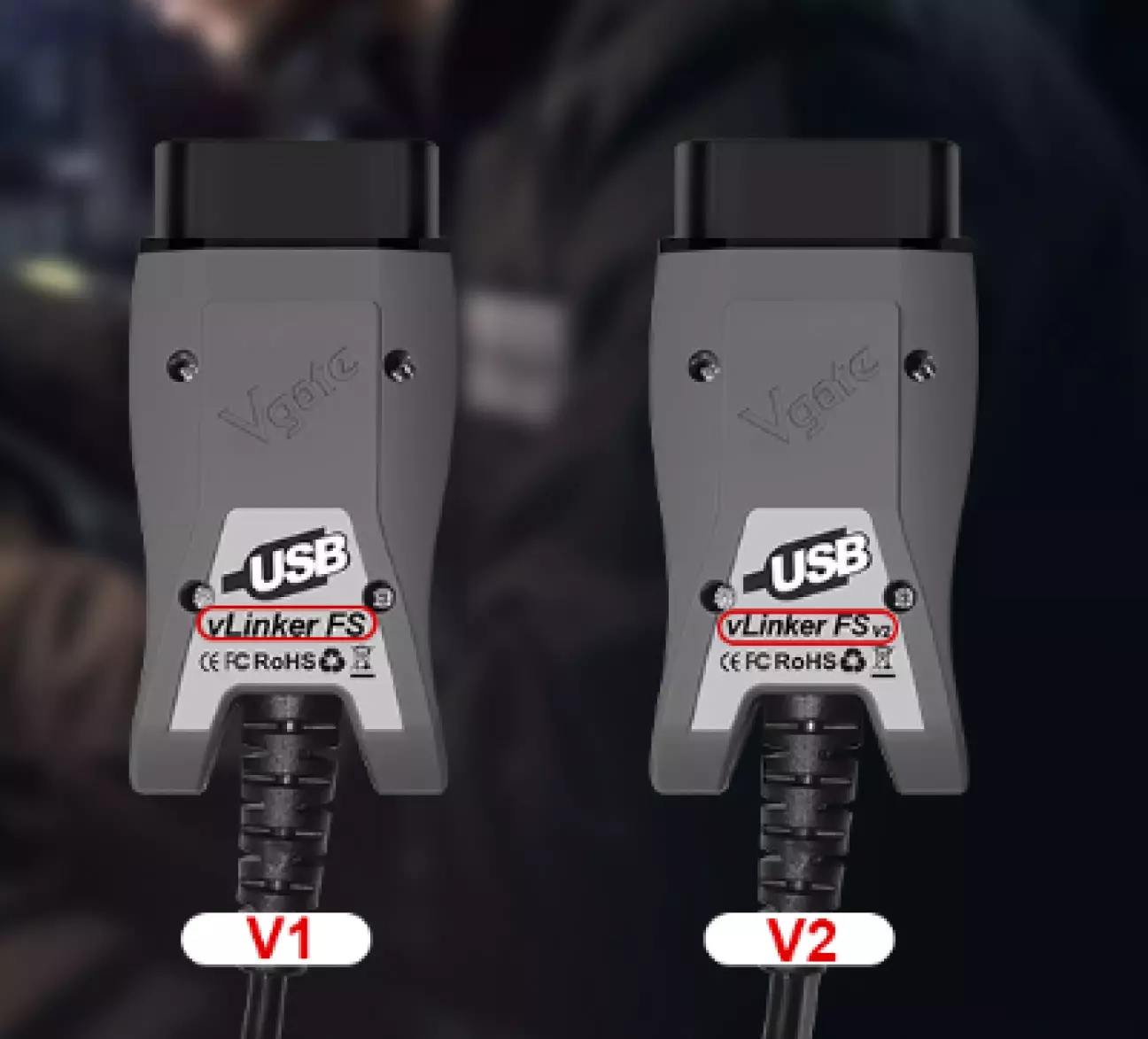

Vgate vLinker FS USB - це високоякісний OBDII адаптер призначений для діагностики та програмування електронних блоків управління автомобілів концернів Ford і Mazda. Головною особливістю адаптера є повністю автоматичний режим електронного перемикання, який надає доступ до всіх CAN-шин через FORScan. Це забезпечує використання розширених функцій, недоступних для адаптерів із ручним перемиканням та дозволяє проводити розширену діагностику.

vLinker FS було розроблено спеціально для роботи з програмою FORScan.

Основні можливості

• Розпізнавання конфігурації бортової мережі автомобіля.
• Зчитування та скидання кодів помилок усіх модулів.
• Отримання даних із датчиків модулів.
• Виконання діагностичних тестів.
• Виконання сервісних процедур.
• Конфігурація та програмування (доступно лише в FORScan для Windows, потрібна розширена ліцензія).

Переваги адаптера

• Сумісність: Windows ХР/Vista/7/8/10/11 (32/64-біт).
• Автоматичне перемикання між MS-CAN (середньошвидкісна CAN) та HS-CAN (високошвидкісна CAN).
• Підтримка живлення: 12 В та 24 В.
• Швидкість передачі даних: до 3 Мб/с.
• Підтримка FEPS 18В для програмування.

Сторінка продукту на офіційному сайті: Посилання на продукт

Характеристики:

• Швидкість порту: До 3'000'000 байт/с (3 Мб/с)
• Максимальний розмір запиту OBD: 4095 байт
• Оперативна пам’ять (RAM): 8192 байт
• Сумісні інструкції: AT, ST, VT, ELM327 v2.3, ELM329 v2.2
• HS-CAN / MS-CAN: Автоматичне перемикання між шинами MS-CAN
• Процесор: JINXUSOLU MIC3322 → Технічні характеристики процесора

(Увага: документація v2.0.94 застаріла; у нових прошивках, актуальних станом на 03.12.2024, доступна версія v2.3.04)

• Інтерфейс USB/UART: FTDI FT230XS → Технічні характеристики інтерфейсу

Встановлення драйверів USB

Спершу необхідно встановити найновіші драйвери FTDI VCP. Примітка: Windows 11 автоматично встановлює актуальні драйвери, але все ж рекомендується перевірити їхню версію через Диспетчер пристроїв:

• Розділ "Порти (COM та LPT)".
• Клацніть правою кнопкою миші на COM-порті пристрою → Властивості.
• Версія драйвера вказана у вкладці "Драйвер".

Завантажити драйвери FTDI VCP

Оновлення прошивки адаптера

Для доступу до всіх останніх функцій, зокрема підтримки нових інструкцій та виправлення помилок, необхідно оновити прошивку адаптера.

Центр завантаження серії vLinker

Процедура оновлення:

• Завантажте файл ".ZIP" з назвою "vLinker FS_USB_v*.*.**.zip".
• Розпакуйте його вміст.
• Відкрийте програму "vLinkerFwUpdater v3.6".
• Укажіть параметри:Тип пристрою: USB
• Порт COM: номер можна знайти в Диспетчері пристроїв Windows.
• Швидкість порту: 115200
• Файл прошивки: виберіть потрібний текстовий файл.
• Натисніть "Update".
• Дочекайтесь повідомлення "File download finished".



Оптимізація часу відгуку

Час затримки RTT (Round-trip delay time) визначає швидкість обміну даними між адаптером і CAN-шиною. За замовчуванням цей показник становить 16 мс, але його можна зменшити до 1 мс.

Процедура:

• Відкрийте Диспетчер пристроїв.
• У розділі "Порти (COM та LPT)" знайдіть ваш COM-порт.
• Клацніть правою кнопкою → Властивості → Параметри порту → Додатково.
• Змініть "Час затримки (мс)" з 16 на 1.
• Натисніть OK та перезавантажте комп’ютер.



Зміна швидкості порту адаптера (Baudrate)

Деякі програми (наприклад, FORScan) дозволяють використовувати вищу швидкість передачі даних без перепрограмування адаптера. За замовчуванням швидкість становить 115'200 біт/с, але її можна збільшити до 3'000'000 біт/с.

Якщо ви не знаєте для чого вам це - залишайте швидкість адаптера без змін!

Центр завантаження серії vLinker

Процедура зміни:

• Завантажте файл ".ZIP" з назвою "vLinkerFS USB Baudrate.zip".
• Розпакуйте його вміст.
• Запустіть програму "vLinkerFSBaudrate".
• Виберіть COM-порт вашого адаптера.
• Укажіть бажану швидкість і натисніть "Set".



Відновлення початкової швидкості

Для відновлення швидкості порту до значення 115'200 біт/с використовуйте ту ж програму ("vLinkerFSBaudrate").

Процедура:

• Запустіть програму.
• Виберіть COM-порт вашого адаптера. Натисніть Open.
• Дотримуйтесь інструкцій на екрані.
• Скидання швидкості відбудеться в автоматичному режимі.

Фото друкованої плати

Основні компоненти та їх функції

1. Інтерфейс USB FTDI FT230XS

Деякі адаптери оснащені чипом FTDI FT230XQ, який є ідентичним FT230XS, за винятком корпусу:

• FT230XS – прямокутний корпус (16-виводний SSOP).
• FT230XQ – квадратний корпус (16-виводний QFN).

Цей інтерфейс перетворює USB-з’єднання на послідовне UART-з’єднання, що дозволяє адаптеру спілкуватися з мікроконтролером.

Особливості: Висока швидкість передачі даних до 3'000'000 бод.

2. Мікроконтролер JINXUSOLU MIC3322

Ймовірно, JINXUSOLU не є виробником цього мікроконтролера. Вони, як і компанії ELM чи ScanTool, закуповують базові мікроконтролери й завантажують у них власне програмне забезпечення.

Цей мікроконтролер є 32-бітним, і можливо, належить до родини STM32.

3. Інтерфейс CAN-HS TJA1042

Використовується для перетворення послідовного сигналу мікроконтролера на CAN-сигнали високого (CAN-HIGH) і низького рівня (CAN-LOW) під час запису, а також у зворотному порядку під час зчитування.

Підключення: до контактів 6 і 14 роз’єму OBD.

4. Інтерфейс CAN-MS TJA1042

Виконує аналогічні функції, що й CAN-HS, але працює з іншим набором контактів.

Підключення: до контактів 3 і 11 роз’єму OBD.

5. Інтерфейс K-line LM339

LM339 – це мікросхема, що містить чотири компаратори. Вона використовується як перетворювач напруги між входами/виходами мікроконтролера та шиною K-line.

6. Регулятор напруги L317L (LM317L)

Регулятор напруги з можливістю налаштування. У цьому пристрої він забезпечує вихідну напругу 7,4 В, що, ймовірно, відповідає високому рівню логіки на шині SAE J1850, яка потребує напруги близько 7 В.
