Вольтметр для штатного MID дисплею

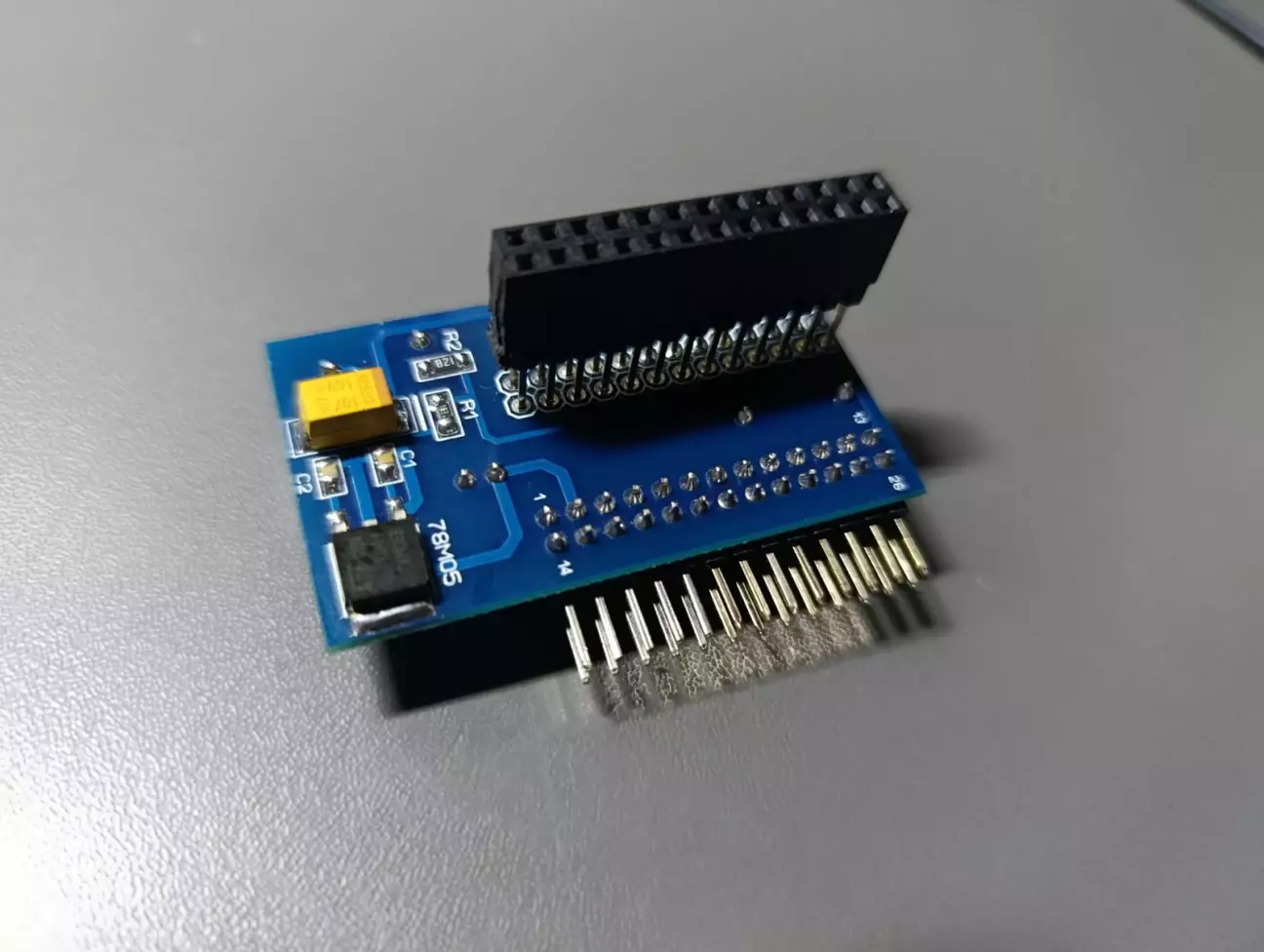

Плата призначена для підключення в монохромний MID дисплей з сірою фішкою 32 pin. Завдяки їй можна вчасно виявити проблеми з зарядкою АКБ.

Сумісна з дисплеями моделей:

• Омега Б
• Вектра Б
• Зафіра А

Якщо стоїть не оригінальна магнітола, то плату можна ставити. В інакшому випадку дисплей не буде відображати інформацію з магнітоли, тож керування магнітолою буде наосліп. Також у випадку встановлення плати вольтметра не буде відображатись дата.

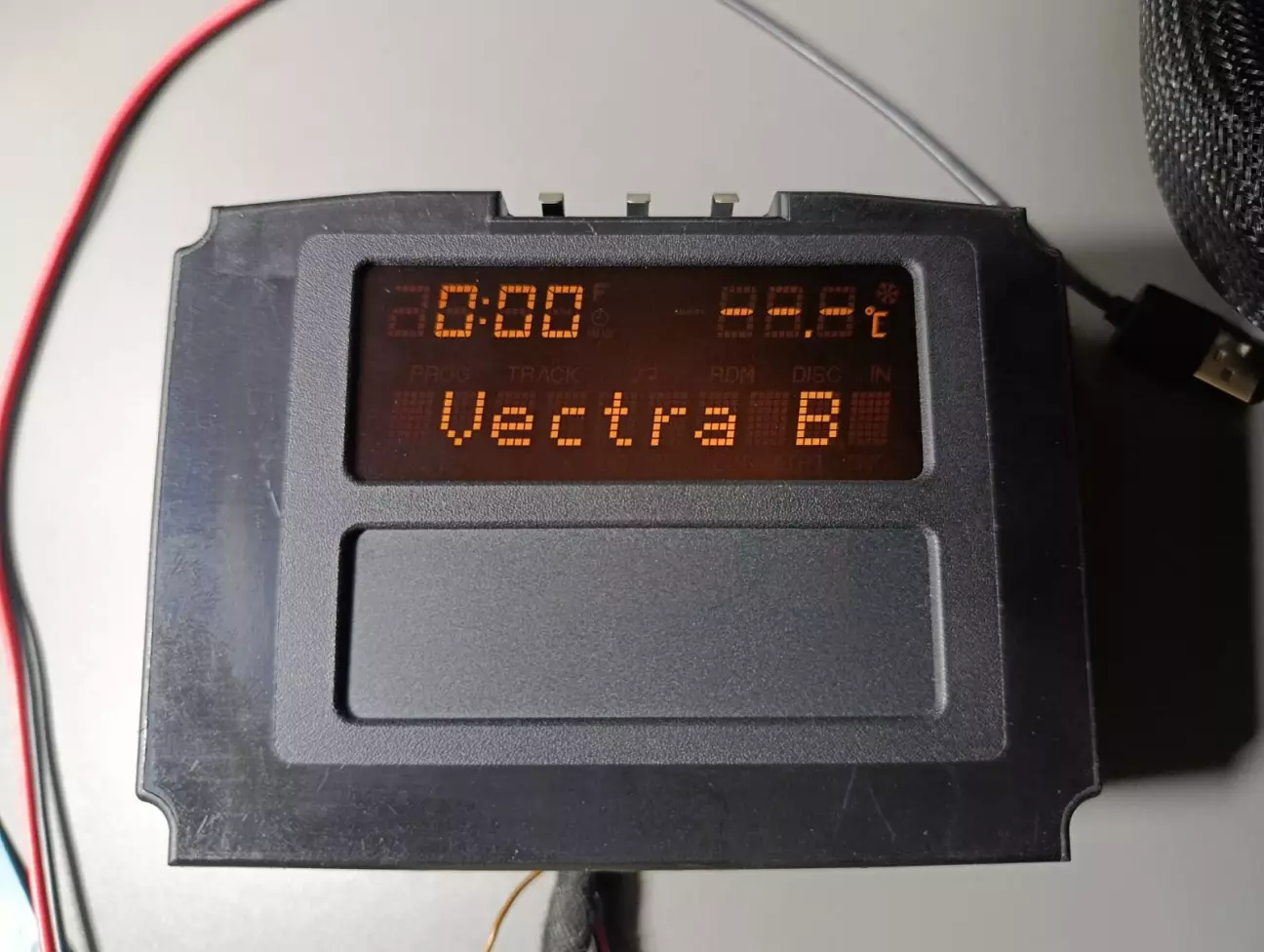

Без плати дисплей показує так:

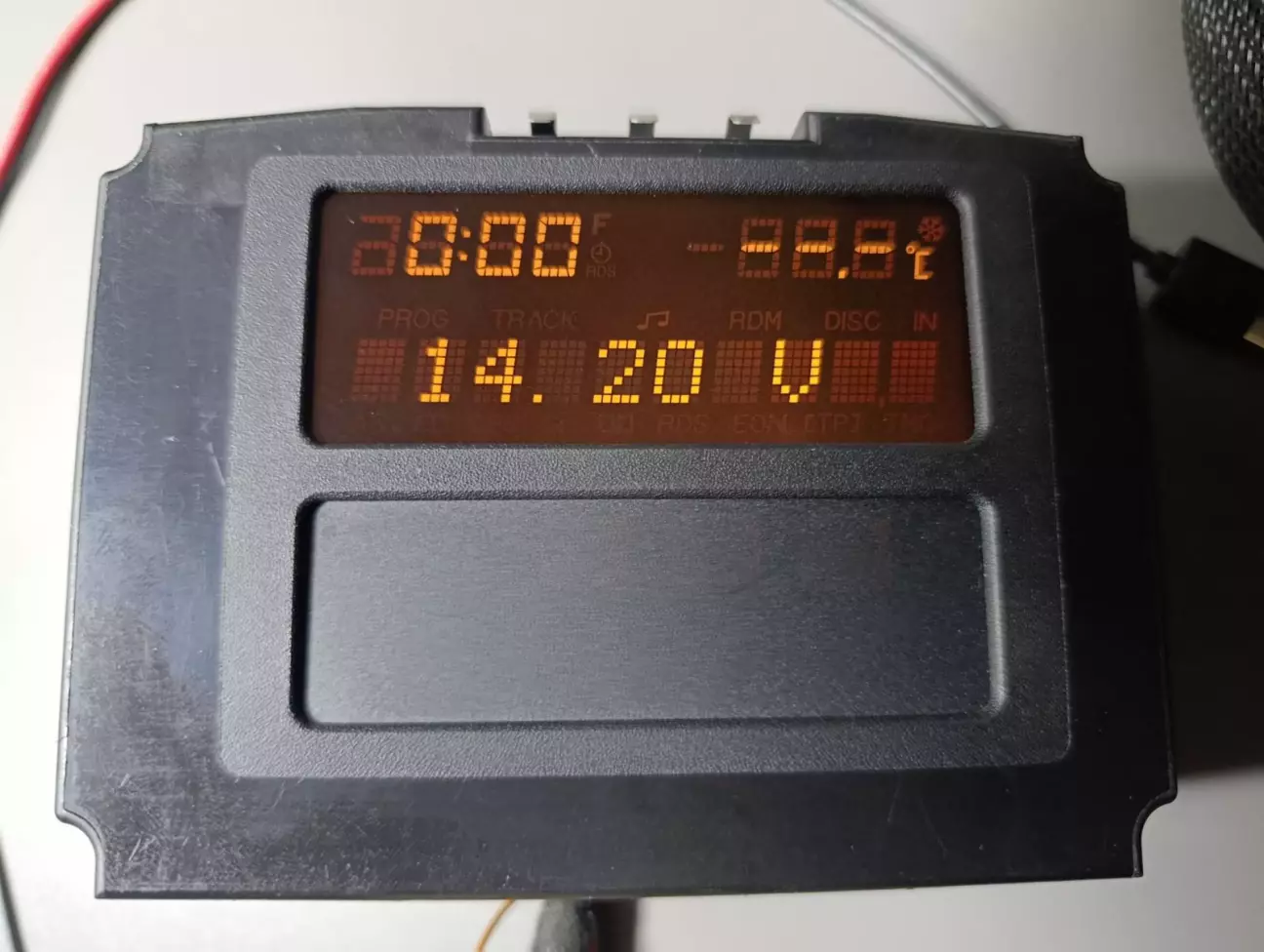

Після установки буде так:

При включенні спочатку буде заставка на пару секунд, потім буде відображення напруги. Заставку можна зробити з любим написом, але тільки латиницею та не довше 10 символів (пробіл - це теж символ).

На верхній частині плати є резистор для тонкого налаштування напруги на екрані. В ідеалі виставити такі ж покази, як фактична напруга на АКБ.

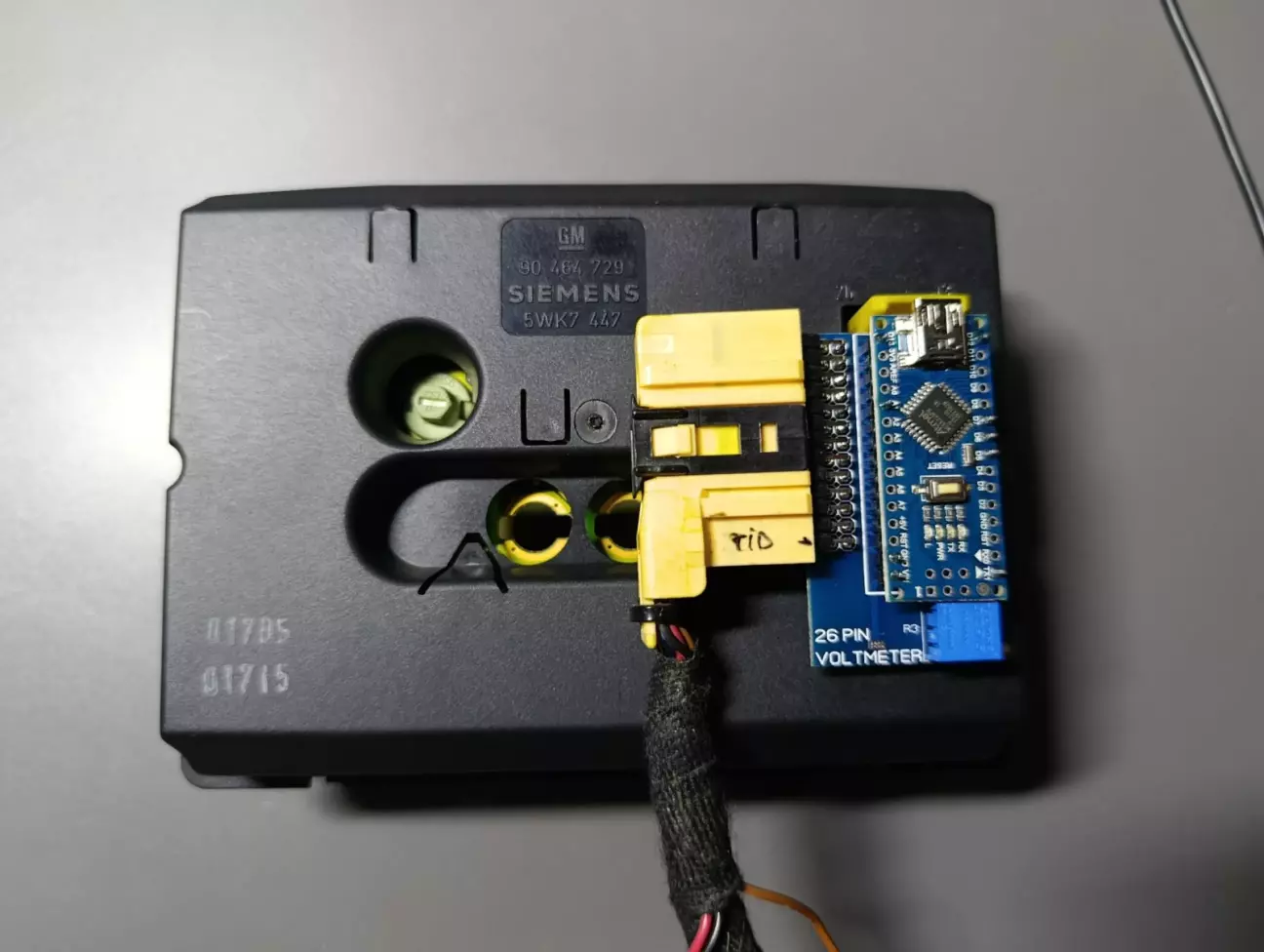

Більше ніяких нюансів в підключенні немає. Підключається так:

Для дисплеїв TID та MID з жовтим роз'ємом також буде така плата.
