Видеоурок по сборке и герметизации разборных дисков

Основной конструкторской особенностью разборных дисков является их герметизация при сборке.

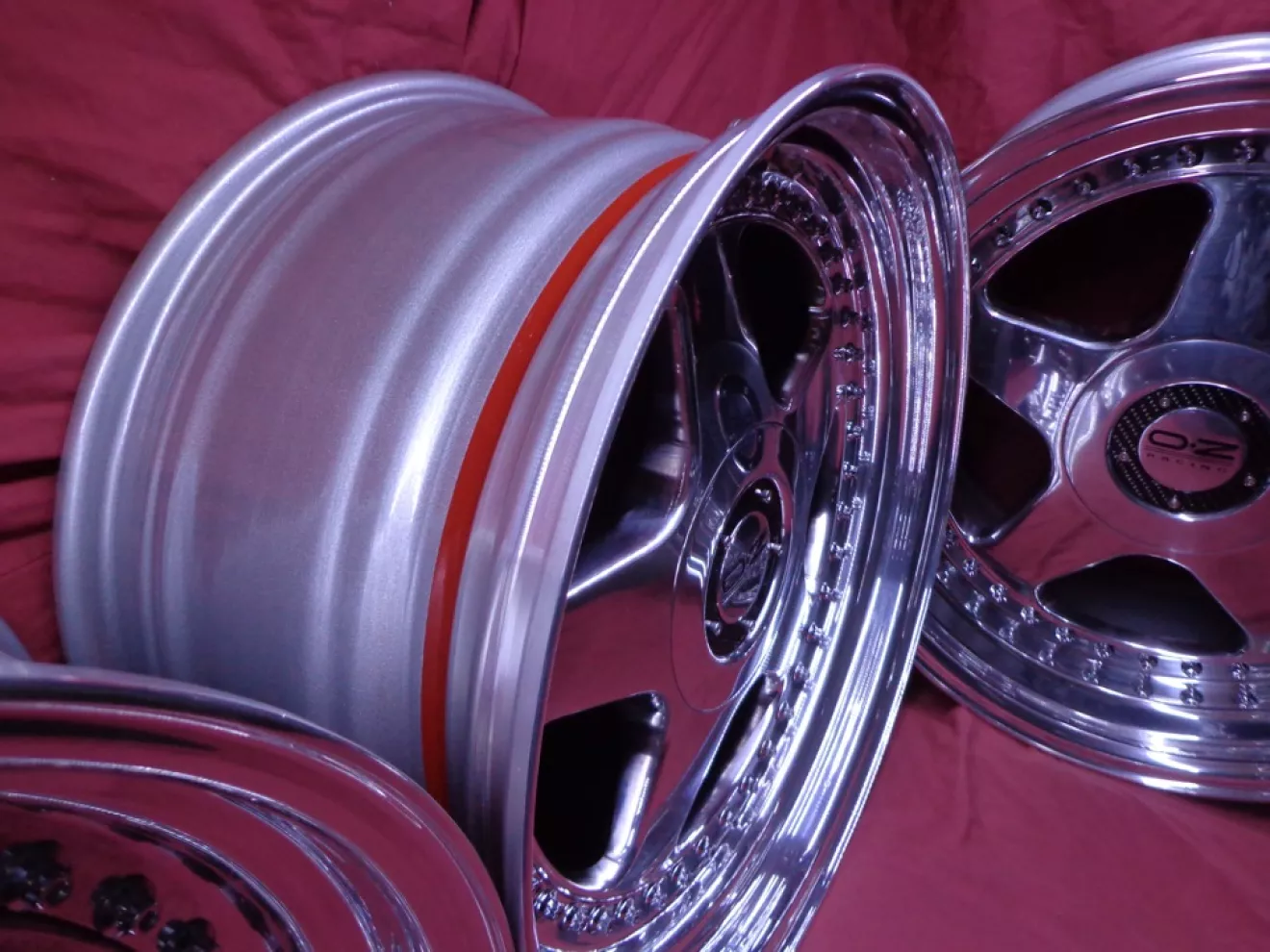

Рассмотрим схему, к которой я пришел за несколько лет восстановительных работ с разборными дисками на примере классических трехсоставных дисков OZ Futura с установкой центра изнутри обода.
Детали разборного диска Вы подготовили заранее.
Обода окрашены порошковой краской, полки и центра отполированы:

Болты выварены в лимонной кислоте, гайки оцинкованы желтым цинком:

Резьбовой фиксатор не применяю.
Раскрутить соединение без него еще нужно постараться!
Инструмент для сборки дисков рекомендую обернуть малярной летной для безопасности самого диска:

Привалочную и угловую поверхности матуем наждачкой 240 зерна:

Те же места обезжириваем антисиликоном:

Края обода и полки рекомендую проклеить 1-2 слоями малярной ленты чтобы уберечь детали при работе:

Приступаем к сборке.
На резиновый коврик кладем полку лицом вниз:

На полку устанавливаем обод:

Центр, согласно его расположения, устанавливаем внутри обода особым образом (обратите внимание на отверстие под нипель и нижнюю спицу центра):

Сдвигаем диск на край стола и снизу заводим болтик в отверстие:

Накручиваем гайку в уровень с резьбой болта, не докручивая ее на пару мм:

Также устанавливаем второй болт и гайку с другой стороны диска для предварительной фиксации деталей.
Взаимное расположение центра и полки я определяю из соображений балансировки: нипель будет стоять напротив болтика крепления крышки центра диска.
Переворачиваем диск и вставляем все оставшиеся болтики:

Гайки также не докручиваем на пару мм до конца:

Теперь важный момент: проклеиваем на расстоянии 12-15мм детали диска малярной лентой. Это позволит нам получить ровный красивый шов герметика:

Для герметизации использую герметик-прокладку (т=285гр) от Солди (Бельгия).
После герметизации обжимаем болты по схеме: крест-крест под 45гр-по кругу 2 раза.
Усилие затяжки 25-27н/м:

Весь процесс герметизации в одном кадре:

Повторюсь: так может КАЖДЫЙ!

Ведь самое важное- это ЖЕЛАНИЕ!

P.S. Рекомендую менять старый родной заводской герметик на разборных дисках при их разборе.
Герметику более 10-15 лет.
Как бы он красиво ни выглядел, держится он так:
