Chuck box (campingbox). Продолжение

В этой части перехожу от теоретических измышлений и чертежей непосредственно к изготовлению.

Этапы построения чак-бокса

1. Изучил интернет на эту тему, посмотрел картинки, нашел некоторые решения, которые захотелось применить.
2. Изобразил схематично эскиз конструкции.
3. Рассчитал по эскизам детали для распила, составил спецификацию со списком нужных деталей и их размерами.

Шаги 1-3 описывались в предыдущей части здесь www.drive2.ru/b/1667163/

4. За распилом обратился в магазин OBI, там распил бесплатен при покупке у них материала. Из минусов отмечу то, что мелкие детали мне пилить отказались, сославшись на ограничения станка. Но то, что распилили, получилось отлично. Прямые ровные резы, строгие прямые углы. То, что допиливал электролобзиком сам, получилось гораздо корявее. Решил, что надо было резать по линейке с прикладыванием к ней, а не просто по начерченной линии.

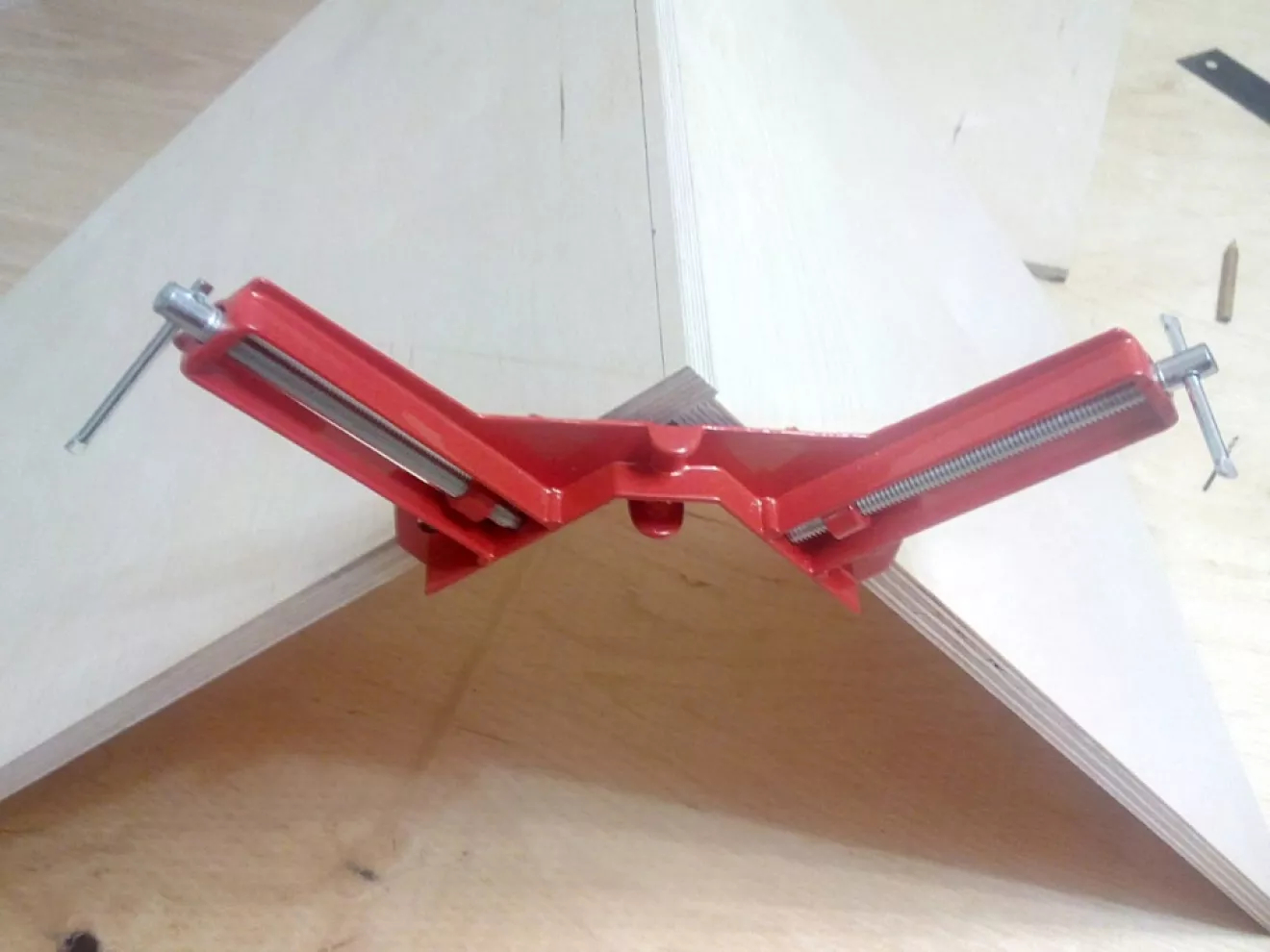

5. Кроме фанеры приобрел столярный клей, какой-то Super PVA, который при засыхании становится бесцветным. Также докупил две струбцины для фиксации соединяемых деталей под прямым углом.

Список приобретенного:
— фанера 12 мм
— фанера 6 мм
— струбцины прямоугольные 2 шт
— сверла 2 мм
— саморезы каленые 30х3,5 мм
— шурупы 10х2,5 мм
— клей столярный
— петли рояльные
— гвозди мелкие
— сундучную защелку
— сундучные ручки
— петли, скобы

Еще предстоит купить:
— тонкий линолеум
— уголки оконные
— резинки или хомутики с пряжками

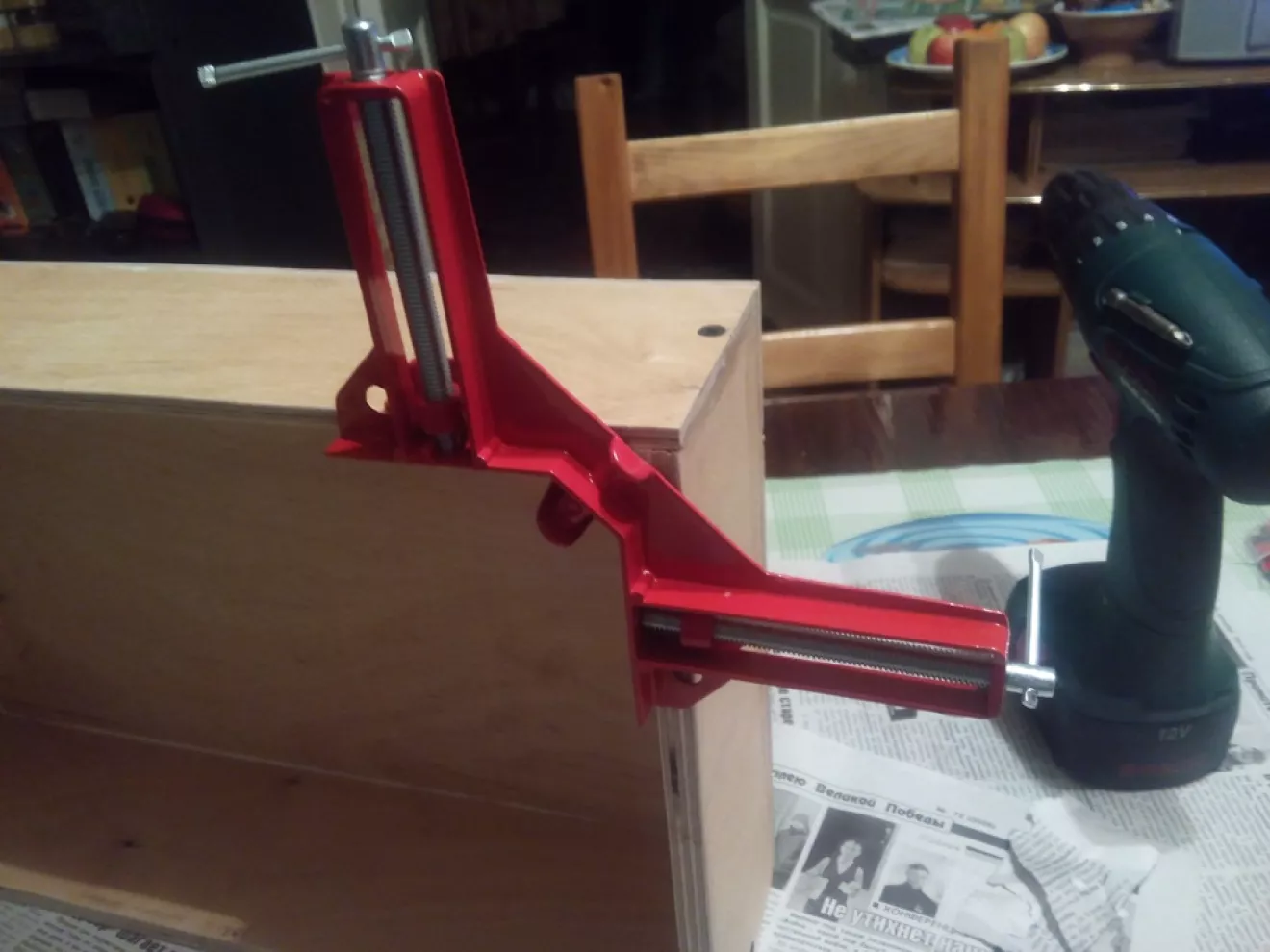

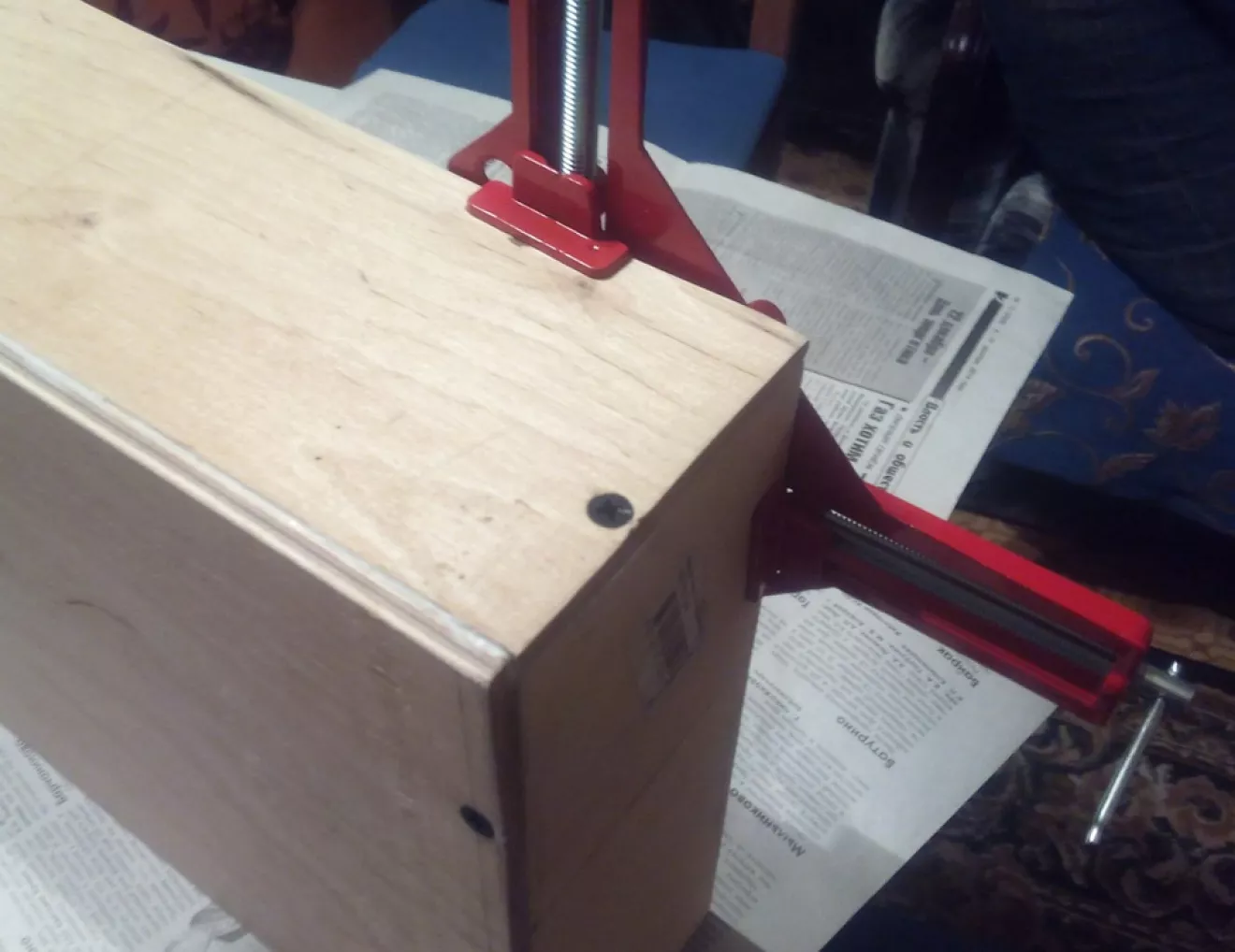

6. Процесс сборки достаточно простой. Сначала вычерчиваем линию, отступая от края на 6 мм. На этой линии будут находиться отверстия для саморезов, это середина толщины фанеры. Далее струбцинами соединяем 2 части для сборки, выравниваем углы и плоскости.

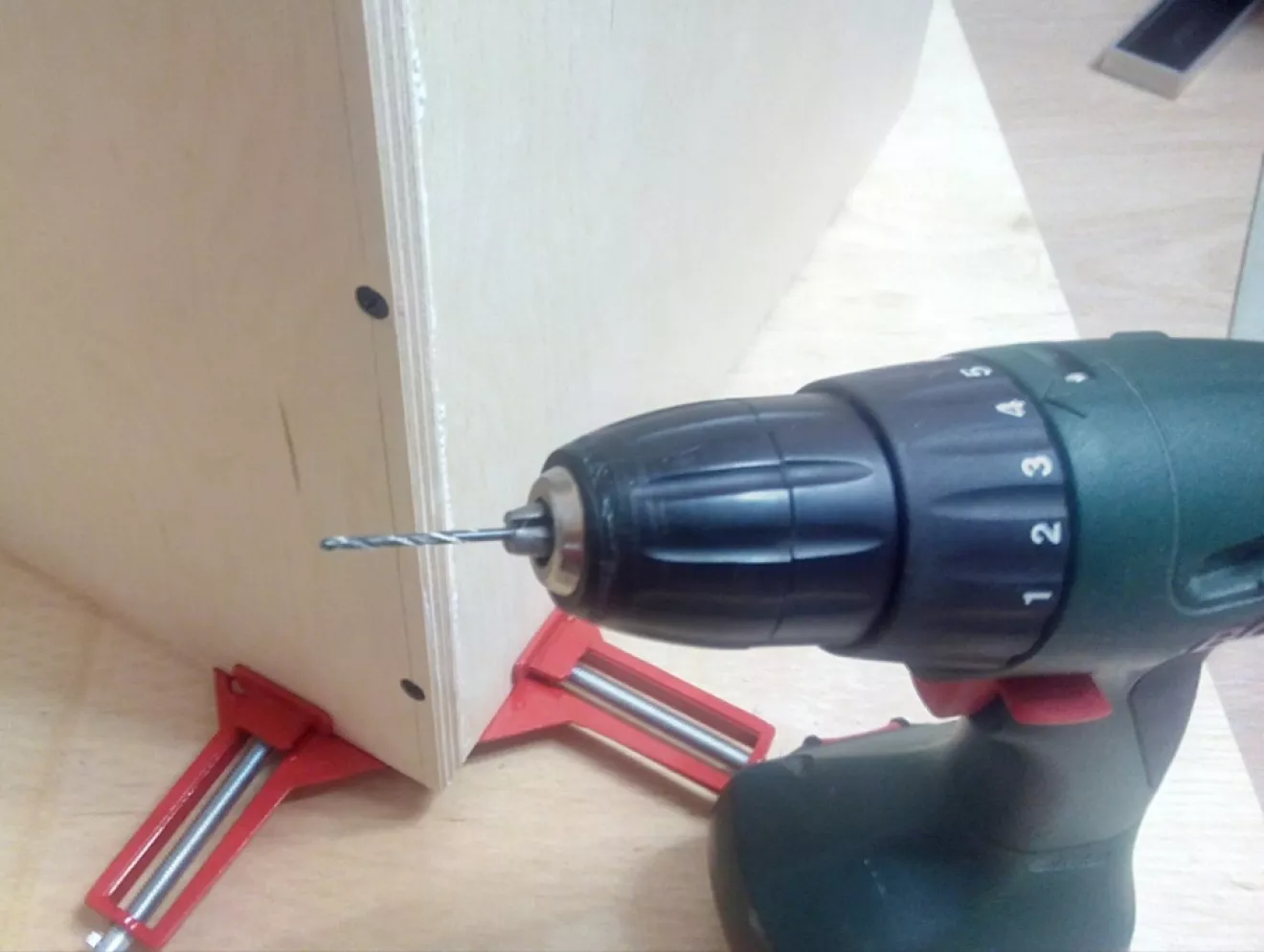

Отводим одну из частей и наносим клей из тюбика на торец. Далее присоединяем ее снова и фиксируем струбцину. Засверливаем на линии отверстия под саморезы сверлом 2 мм, чтобы не треснула фанера. Вкручиваем в отверстия шурупы.

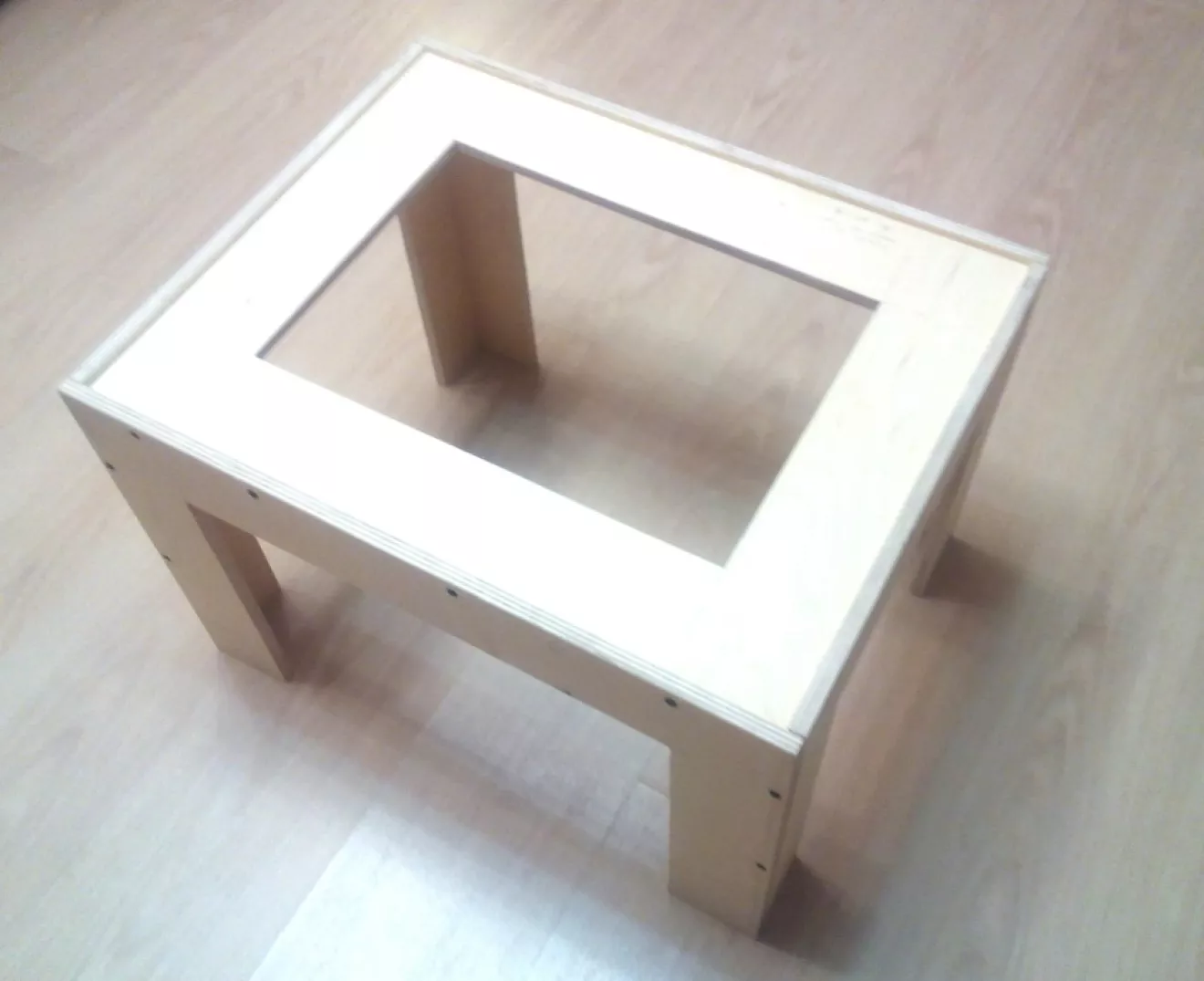

7. Для выпиливания внутренних отверстий высверливаем сверлом по дереву на 9,5 мм отверстие, из которого можно начать резку электролобзиком. Делать его нужно недалеко от линии реза. Внутреннее отверстие имеется в подставке-основании. После сборки короба из него выпиливается лишнее.

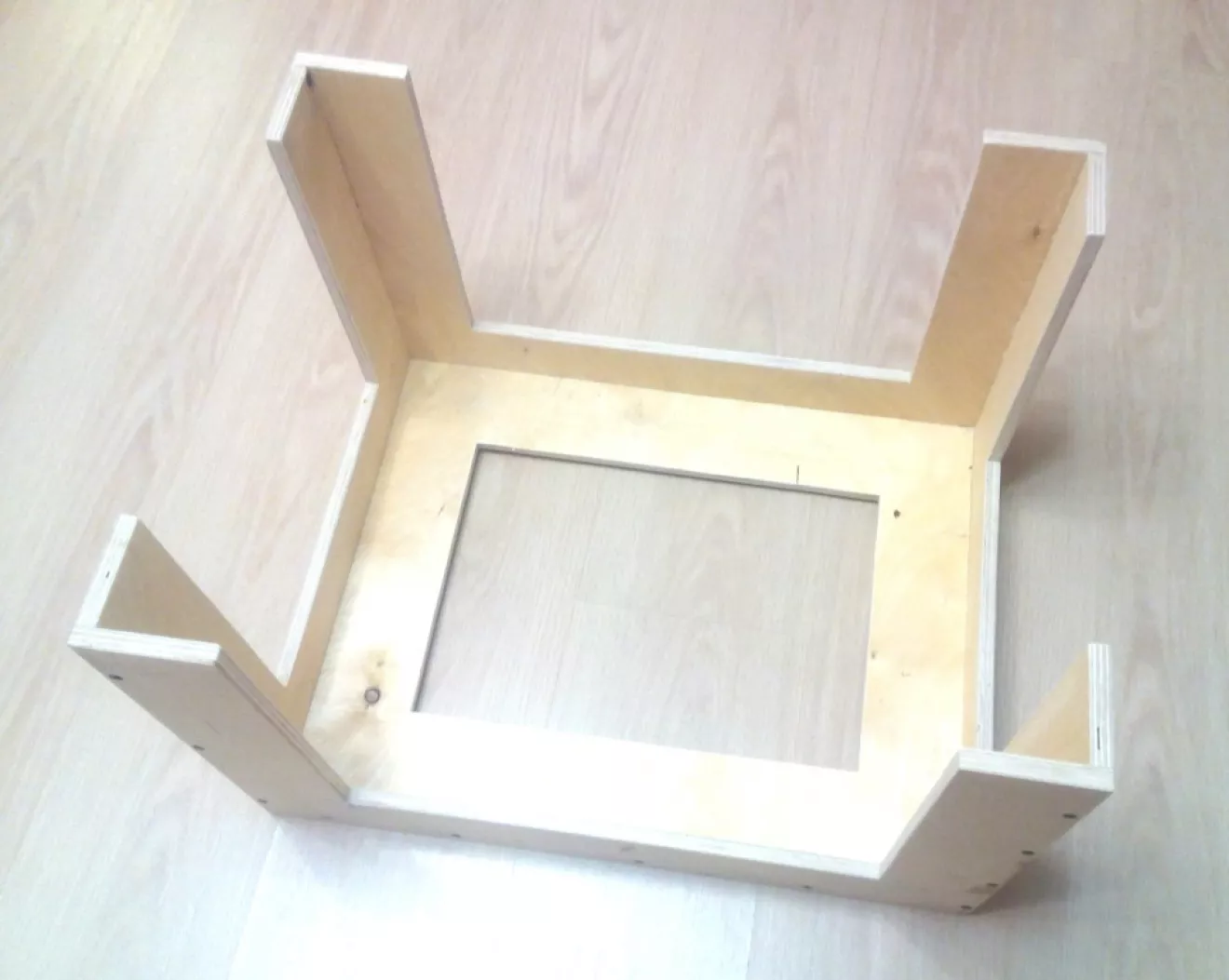

Получается такая конструкция.

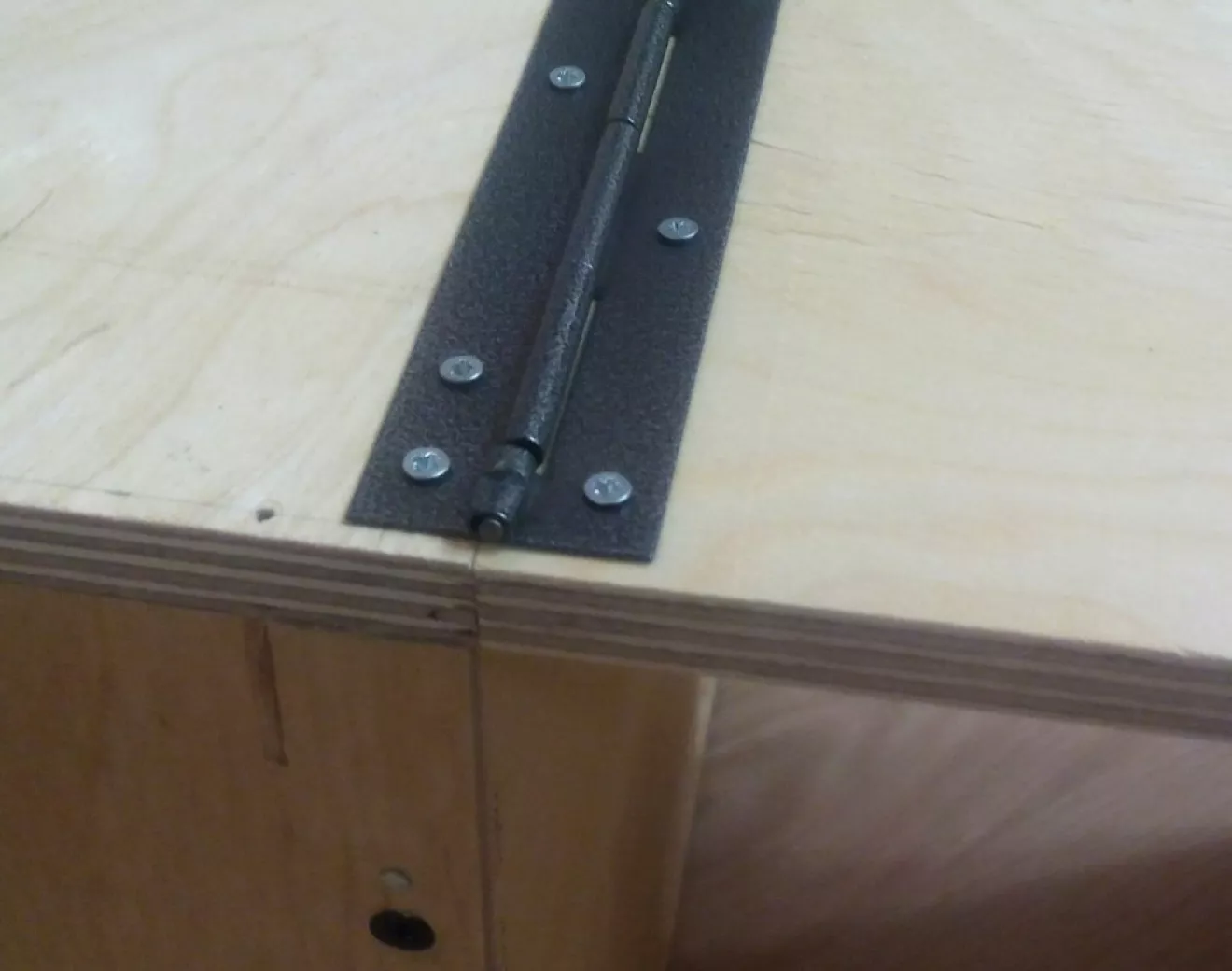

8. Рояльные петли нужной длины можно купить в строительном супермаркете, но стоят они там недешево. Например, петля длиной 120 см стоила около 400 рублей. Заехал в магазин для мебельщиков, торгующий разнообразной фурнитурой, купил петли по 35 рублей. Лишнее отрезал болгаркой.

9. Собираем створки-дверцы.

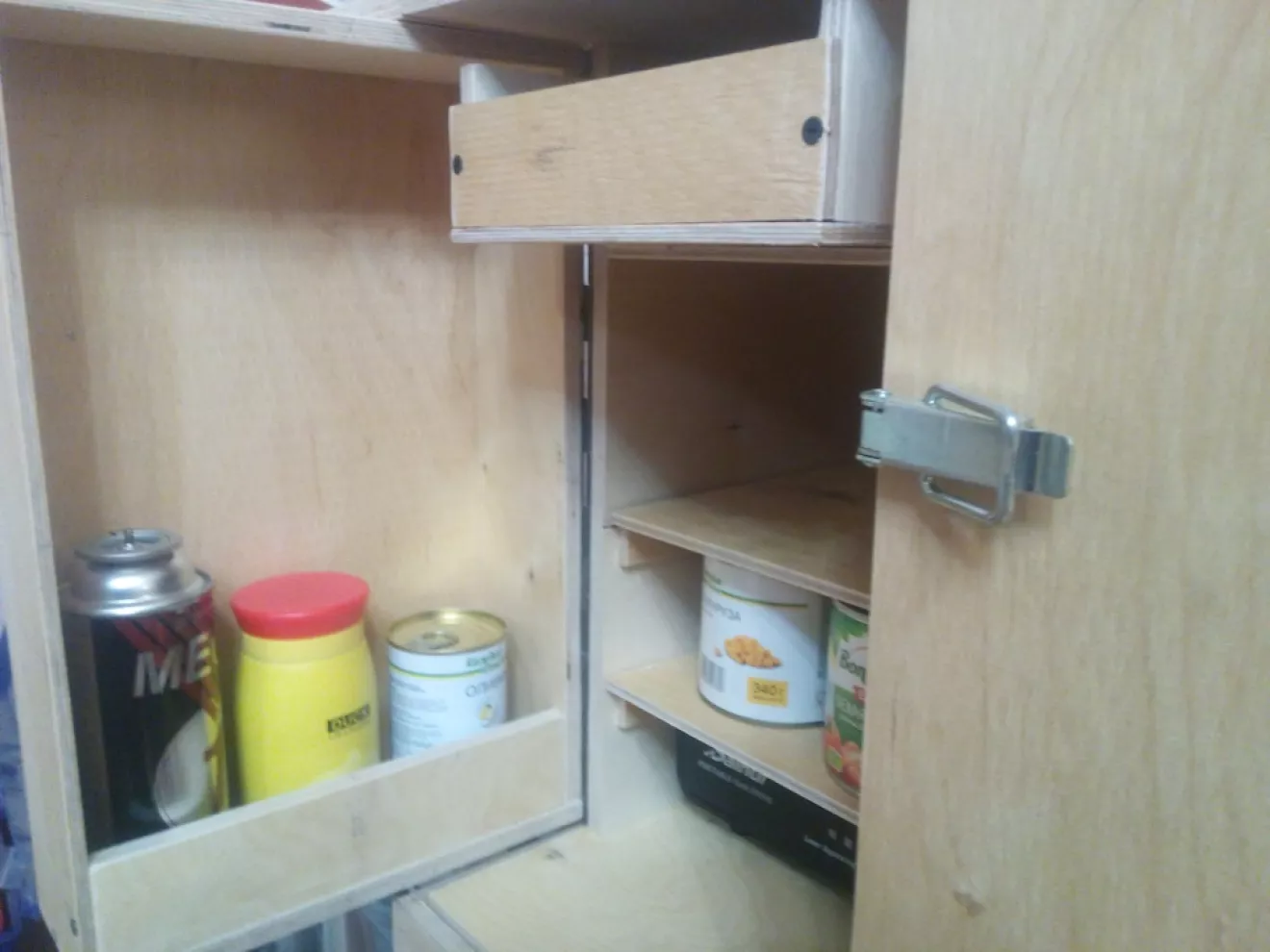

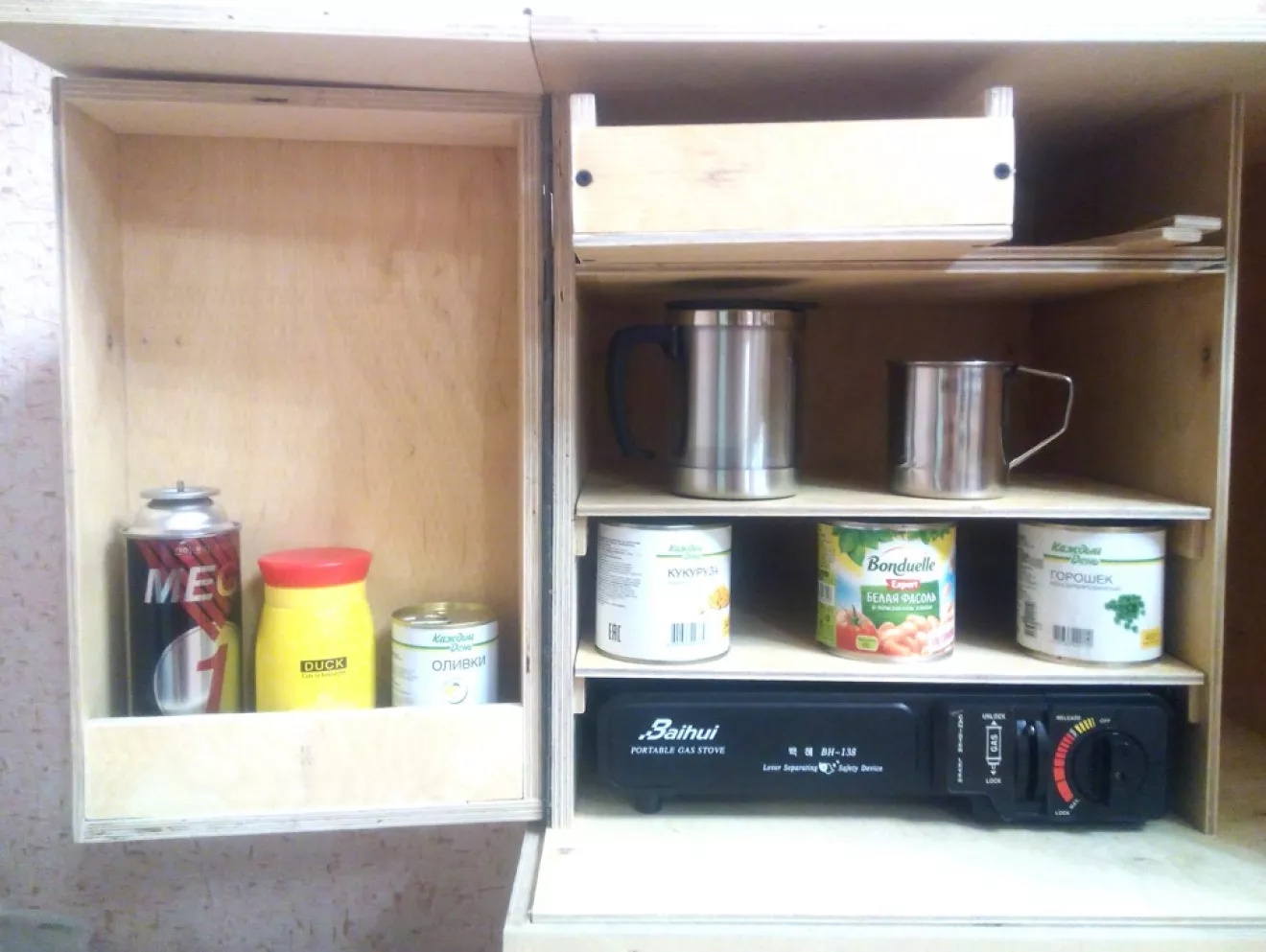

Они будут с нишами как дверцы в холодильнике.

Туда можно будет разместить бутылки, баллончики для газплиты. Необходимо продумать крепление стоячих предметов, чтобы исключить их опрокидывание.

10. Собираем выдвижной ящик, в котором будут храниться ножи, ложки, вилки. Там же будет находиться поварешка, она достаточно длинная, поэтому использовал пространство створки-дверки, выдвижной ящик как бы выпирает в нее.

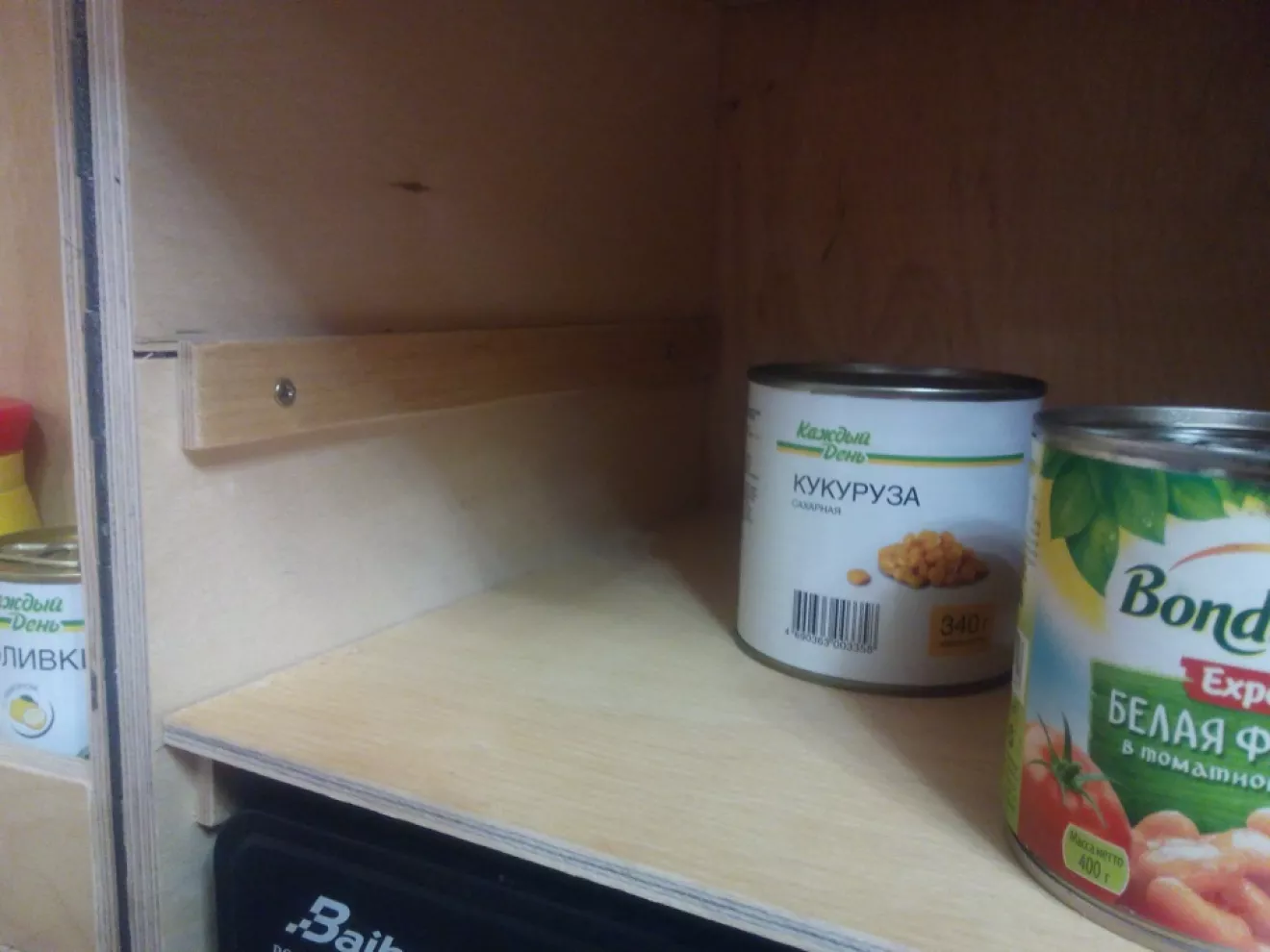

11. Наклеиваем тонкие полоски фанеры для опирания на них полок. Высоту полок подбираем под те предметы, которые планируется на них размещать. Далее для прочности прикручиваем их шурупами.

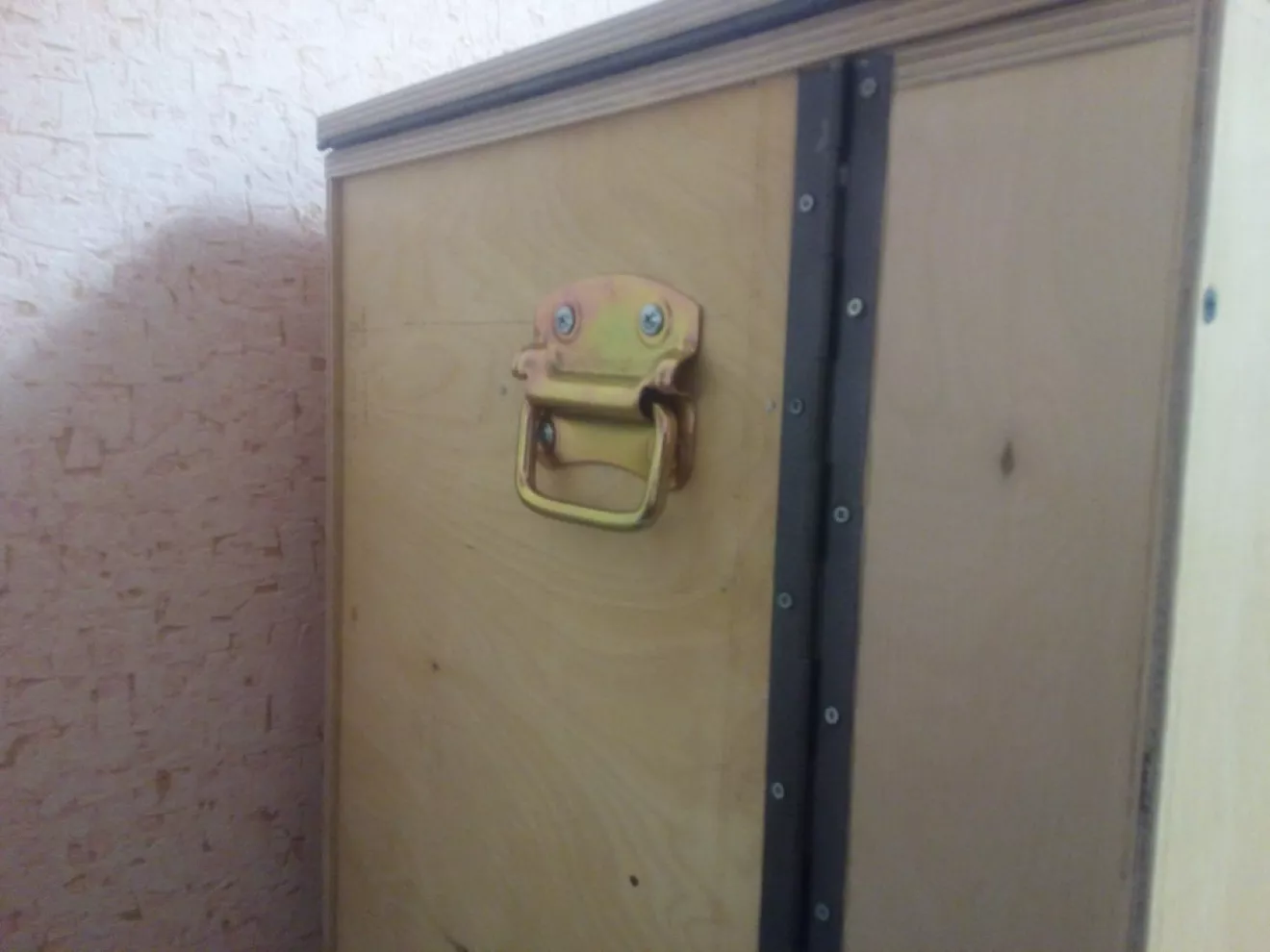

12. Конструкция получается весьма увесистая, даже пустая она весит более 20 кг по ощущениям, поэтому нужны ручки для ее подъема и перемещения.

Как вариант сундучные ручки можно заменить более простой системой. Сверлим отверстия под толщину веревки на боковинах ящика, продеваем в них кусок веревки, завязываем узел внутри, чтобы снаружи образовалась петля. Если веревка толстая, то нести будет достаточно комфортно. Я отказался от такого варианта, поскольку решил, что громоздкие узлы от толстой веревки будут мешать внутри.

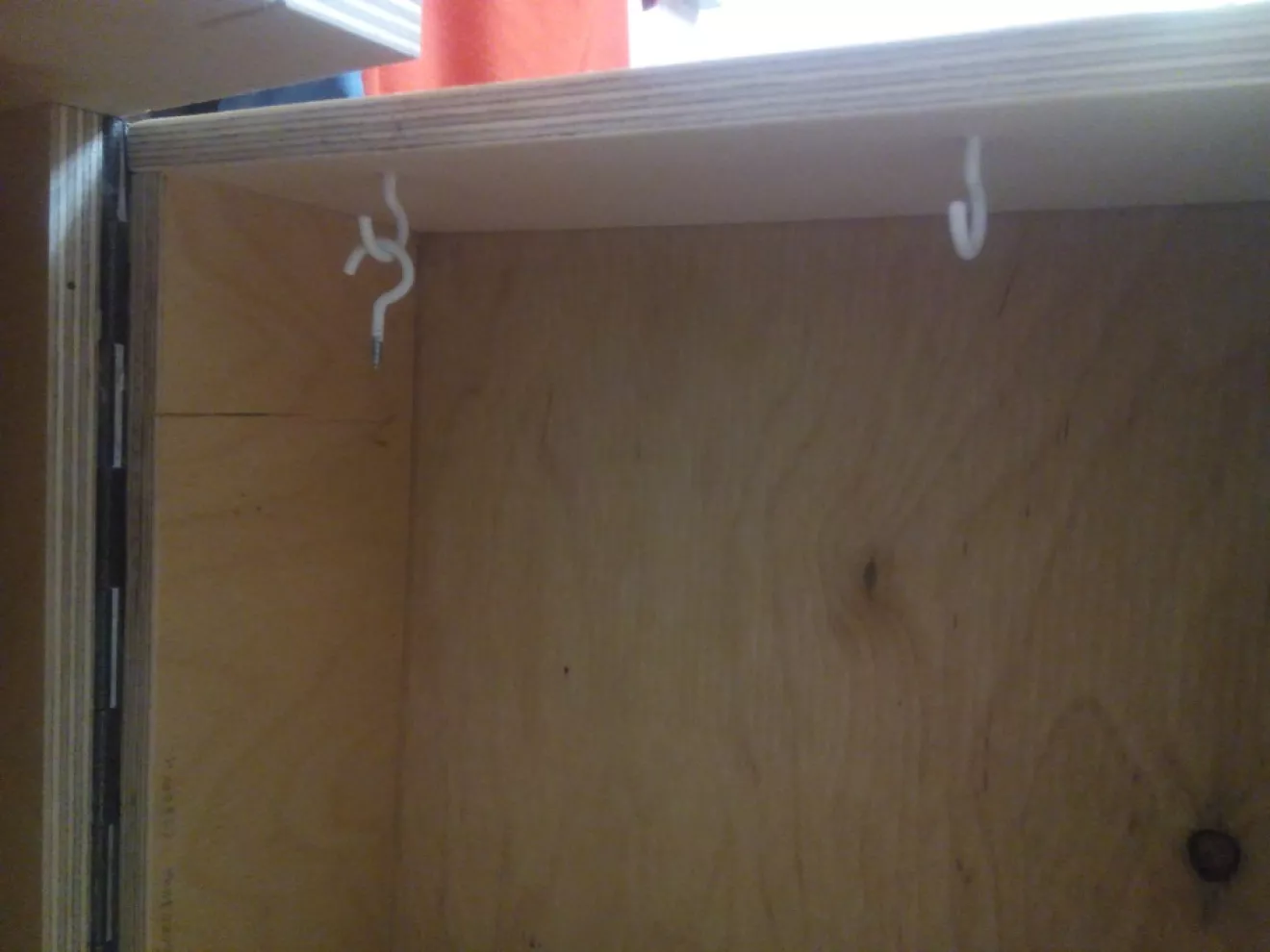

13. В верхнюю плоскость створки изнутри вкручиваем крючки. На них можно будет вешать полотенце, поварешку, нож.

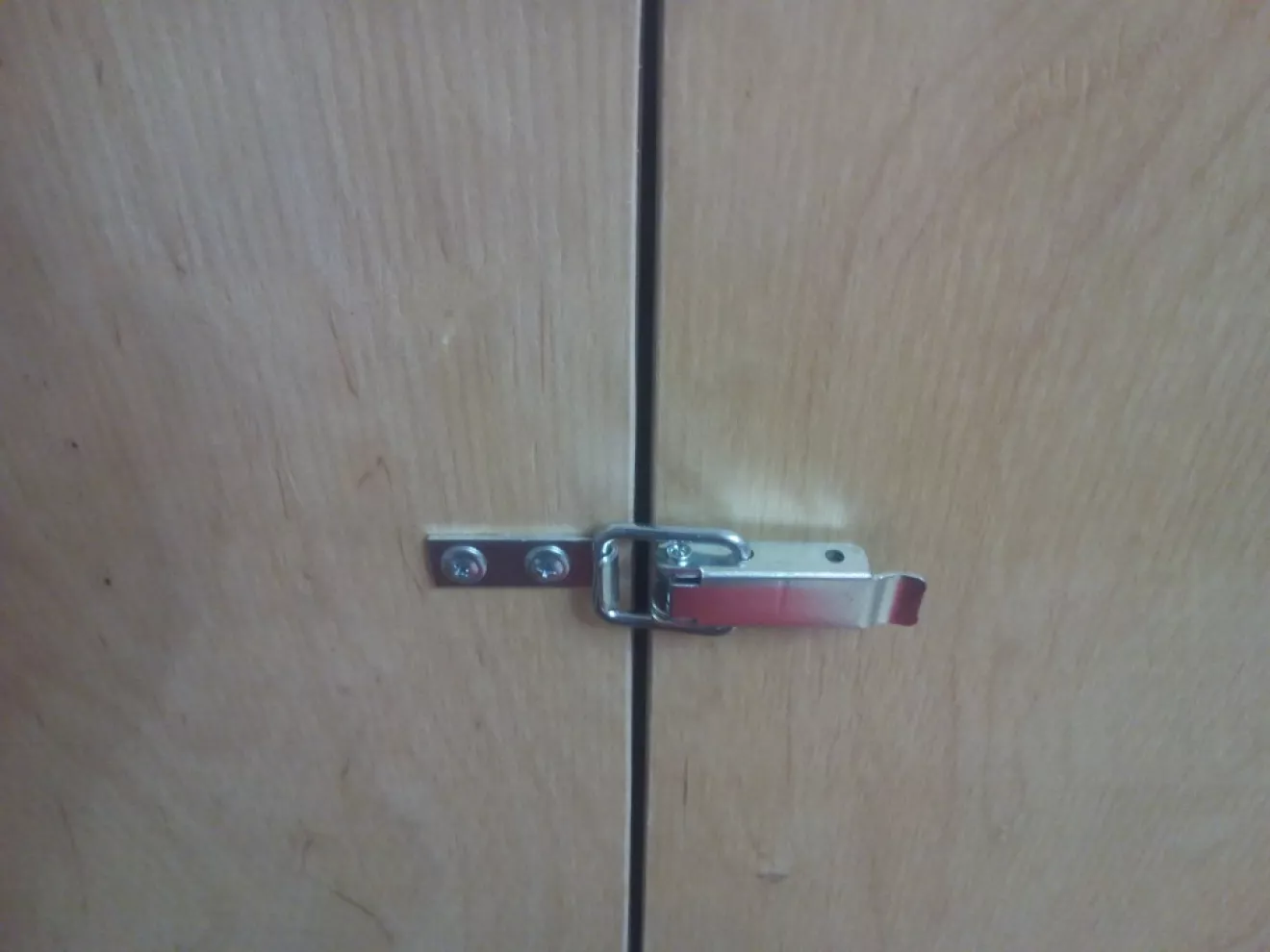

14. Створки соединяем такой конструкцией — сундучной защелкой.

Продолжение следует www.drive2.ru/b/1951226/
