ЗАЧЕМ СТАВЯТ ОБЛЕГЧЕННЫЙ МАХОВИК?

Очень познавательная статья!

• Много всяких мнений существует по поводу облегченных маховиков. Кто-то говорит, что облегченный маховик – это пустая безделушка и лишняя трата денег. Кто-то доказывает себе и окружающим, что облегченный маховик добавил его автомобилю небывалую прыть. Давайте попробуем внести хоть какую-то ясность в этот вопрос. Почему же так по-разному все относятся к облегченному маховику, уже давно ставшему неотъемлемой частью спортивного (тюнингового) двигателя?

• Многие, пытаясь теоретически посчитать «приход» от облегченного маховика, бросают это «неблагодарное» занятие, загрузившись основами теоретической механики. Мы попробуем вычислить приблизительную разницу, упростив задачу и учитывая только инерционные составляющие облегченного маховика. Можно прикинуть разницу работ, совершаемых, скажем, при разгоне автомобиля с массой 900 кг и рабочим диапазоном двигателя 3000…6000 об/мин («околостандартный» двигатель) до скорости 150 км/ч.

• Примем разницу в весе маховиков до и после облегчения 1,5 кг. Это тот вес, потеря которого не сказывается на прочности облегченного маховика, и, что немаловажно, который можно удалить с максимального радиуса облегченного маховика. Удаление металла с мест, расположенных на небольшом радиусе, дает снижение прочности и незначительное понижение момента инерции. Это одна из причин, по которой разные облегченные маховики дают различный эффект или, вернее, иногда его отсутствие.

• Далее примем, что мы стартуем с 3000 об/мин и разгоняемся вплоть до 150 км/ч (41,7 м/с) на 1-й, 2-й, 3-й и 4-й передачах. Если у нас стандартная коробка передач, то диапазоны выглядят так: 1-я передача 3000…6500 об/мин, переключение на 2-ю передачу на 3500…6500 об/мин, переключение на 3-ю передачу на 4500…6500 об/мин (VА = 132 км/ч), переключение на 4-ю передачу на 4500…5100 об/мин (VА = 150 км/ч).

• Работу, совершенную по разгону автомобиля (инерционная составляющая), можно выразить через разницу кинетических энергий:
А = Ek(v=150)—Ek(v=0) => (M*V2)/2
Получаем:
EK =(900*41,72)/2=781,3 кДж

• Теперь посчитаем, какую энергию затрачивает двигатель на то, чтобы раскрутить «лишнюю» массу маховика, т.е. наши 1,5 кг. Очевидно, что энергия эта будет равняться сумме работ на каждой передаче:
∑А=А1+А2+А3+А4
где А1 = Еk(при 6500)—Еk(при 3000)
А2 = Еk(при 6500)—Еk(при 3500)
А3=Еk(при 6500)—Еk(при 4500)
А4=Еk(при 6500)—Еk(при 5100)

• Кинетическая энергия вращающегося тела (облегченного маховика) вычисляется таким образом:
EKmax =(JM*w2)/2
где JM – момент инерции облегченного маховика,
w – угловая скорость, p*n/30

• Под JM мы будем подразумевать не момент инерции облегченного маховика, а только тех 1,5 кг, которые мы лишили нашу деталь – облегченный маховик.

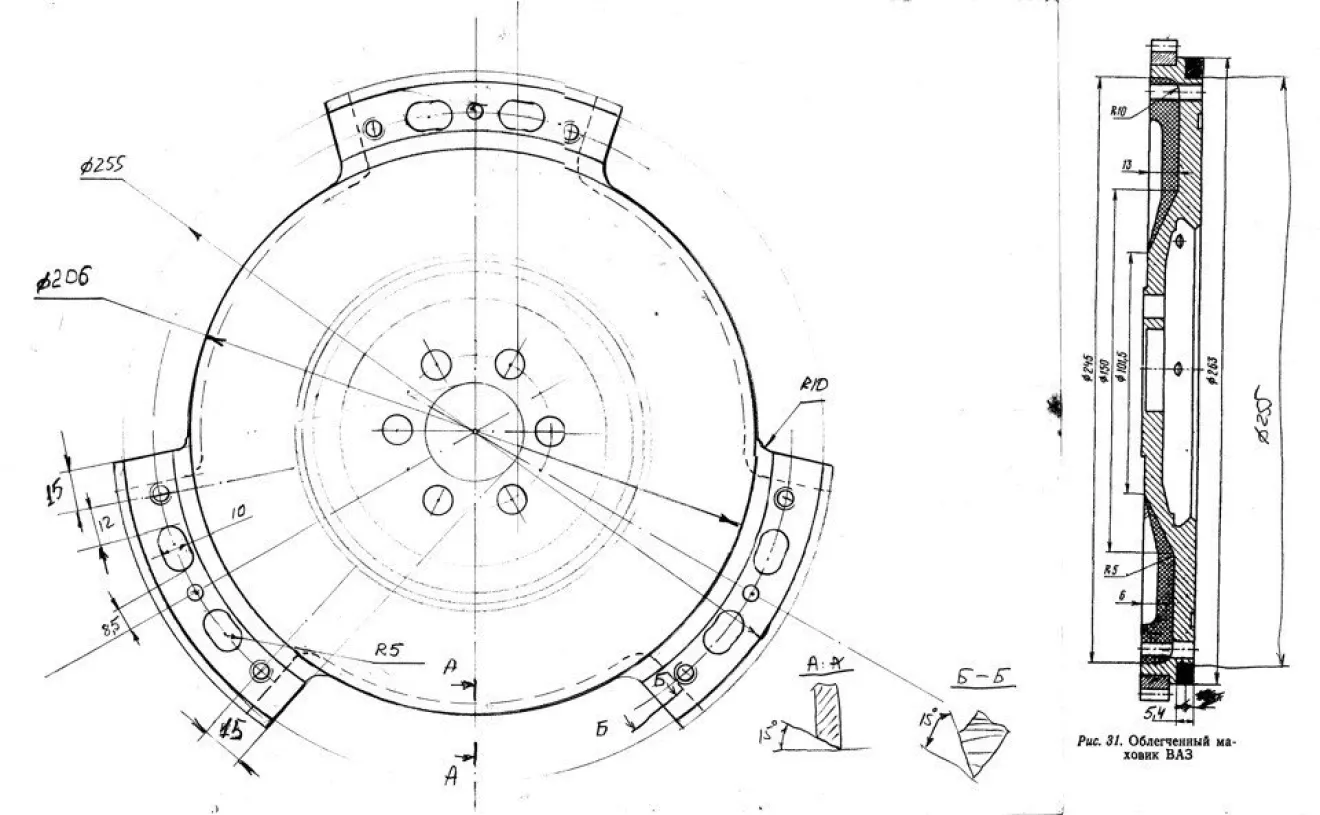

• Если учесть, что съём металла для двигателей 08-10 семейства, при изготовлении облегченного маховика, происходит на радиусе около 140 мм, то:
JM = 1,5 х 0,142 = 0,294 кг

— Соответственно:

w(при 6500) =680,7 (с-1)
w(при 5100)=533,8 (с-1)
w(при 4500)=471 (с-1)
w(при 3500)=366 (с-1)
w(при 3000)=314 (с-1)
Еk(при 6500)=6811 (Дж)
Еk(при 5100)=4188 (Дж)
Еk(при 4500)=3261 (Дж)
Еk(при 3500)=1969 (Дж)
Еk(при 3000)=1449 (Дж)

SА=16377 (Дж) или 16,38 (кДж)

— А это, как ни крути, 2,1% от работы затрачиваемой на разгон массы автомобиля.

• Причем это существенная экономия работы (2,1%) только за счет облегченного маховика, а ведь есть еще другой прием в спортивном и тюнинговом двигателестроении – облегчение коленвала.

• Понятно, что расчет не учитывает силы сопротивления дороги и воздуха, которые начинают значительно сказываться с ростом скорости. Однако, он позволяет оценить примерный эффект не на словах. Дальше каждый сам для себя решает необходимость установки облегченного маховика на собственный автомобиль.

• Также, следует учесть, если произвести расчеты облегченного маховика для более высокооборотного двигателя (~9000 об/мин), то можно увидеть, что влияние лишнего веса на маховике сказывается более значительно (квадратичная зависимость).

• Важно не забывать одно: все доработки, связанные с силовым агрегатом, начинают «хорошо работать» только при грамотной комбинации деталей и качественном их монтаже. И еще необходимо помнить – все изменения должны производиться не в ущерб безопасности автомобиля, в качестве примера можно привести бездумное облечение маховика, снижающее его прочность и надежность. Такие облегченные маховики часто встречаются на нашем рынке.

• НЕ НАДО ПЫТАТЬСЯ ОБМАНУТЬ СУДЬБУ, УСТАНОВКА ОДНОГО ЛИШЬ МАХОВИКА ВАМ НИ ДАСТ РОВНЫМ СЧЕТОМ НИЧЕГО, ТЕМ БОЛЕЕ НА СТАНДАРТНОМ МОТОРЕ.ВЫ ВЫИГРАЕТЕ В РАЗГОНЕ, НО ПОТЕРЯЕТЕ В ТЯГЕ!

• Для лиц пытающихся доказать, что маховик ухудшает характеристики авто и особенно турбо авто, напомню, менять нужно не только маховик, но и сцепление с коробкой.
