Сьогодні трохи буде шок контенту. Здавалося б це рутина робота для мене - вияснити чому немає звуку після перепайки мосфету купленого в мене але паяного власником мультимедіа. Ні, ні тай іноді таке буває, допомагаю і тим, хто не зміг.

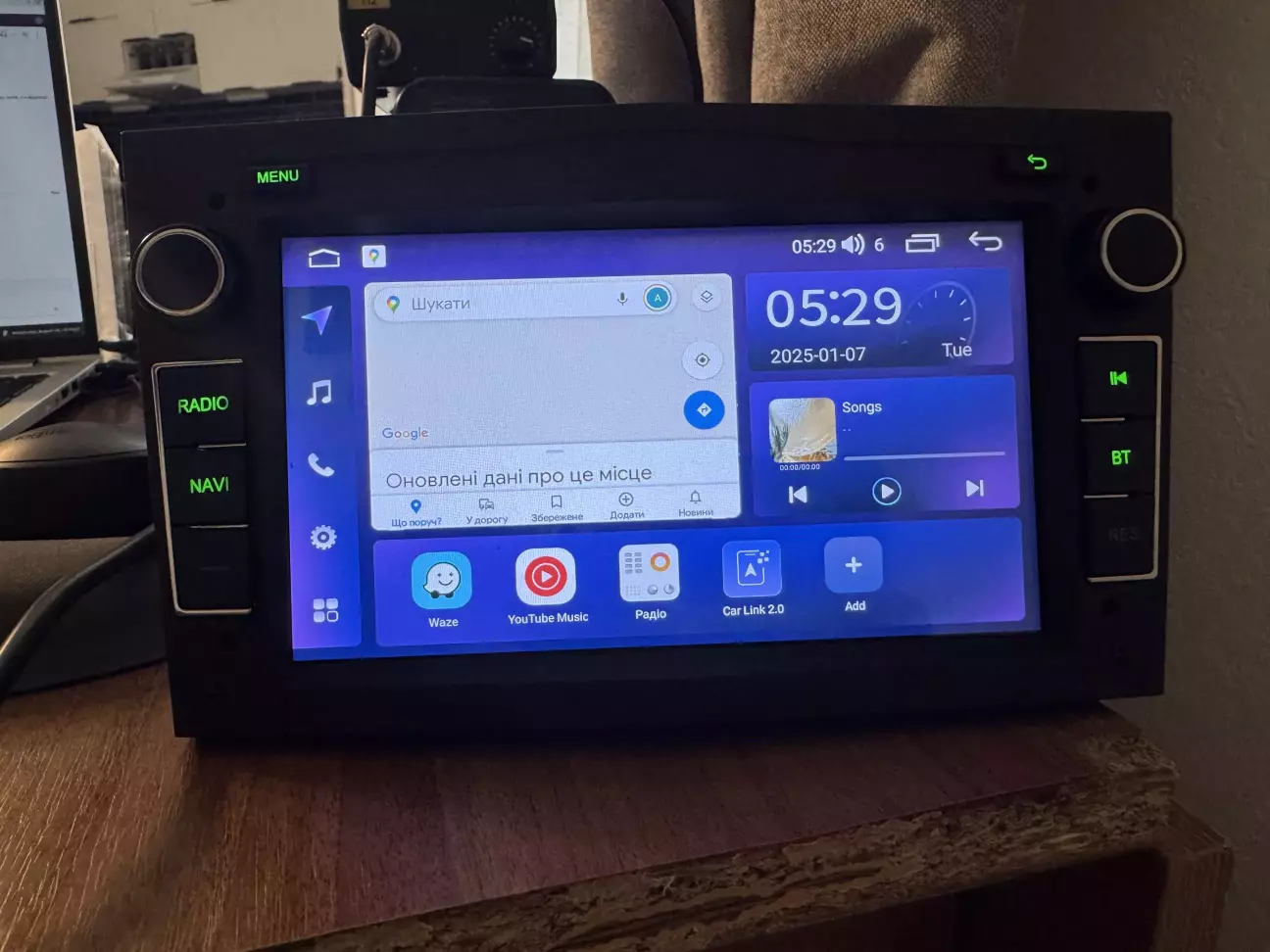

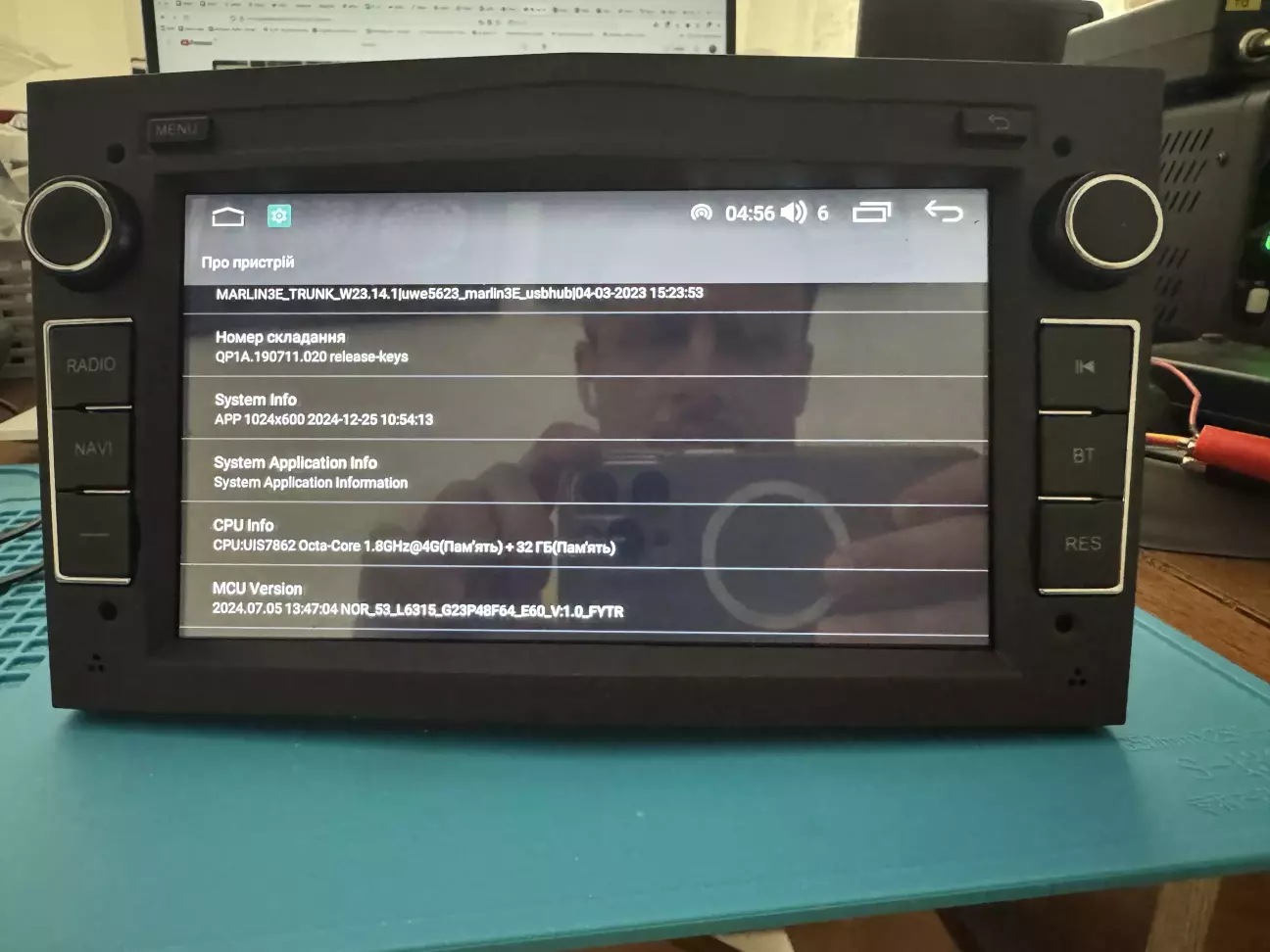

Так от, приїхала мультимедіа ніби то. FYT UIS7862 і частота правильна і 4/32. Перед включенням я її відкрив і одразу щось мені стало підозріло. Так як власник намагався паяти сам, перше що я перевіряю чи можна її взагалі вмикати. Перевірив і ввімкнув. Ну наче ок. Ввімкнули.

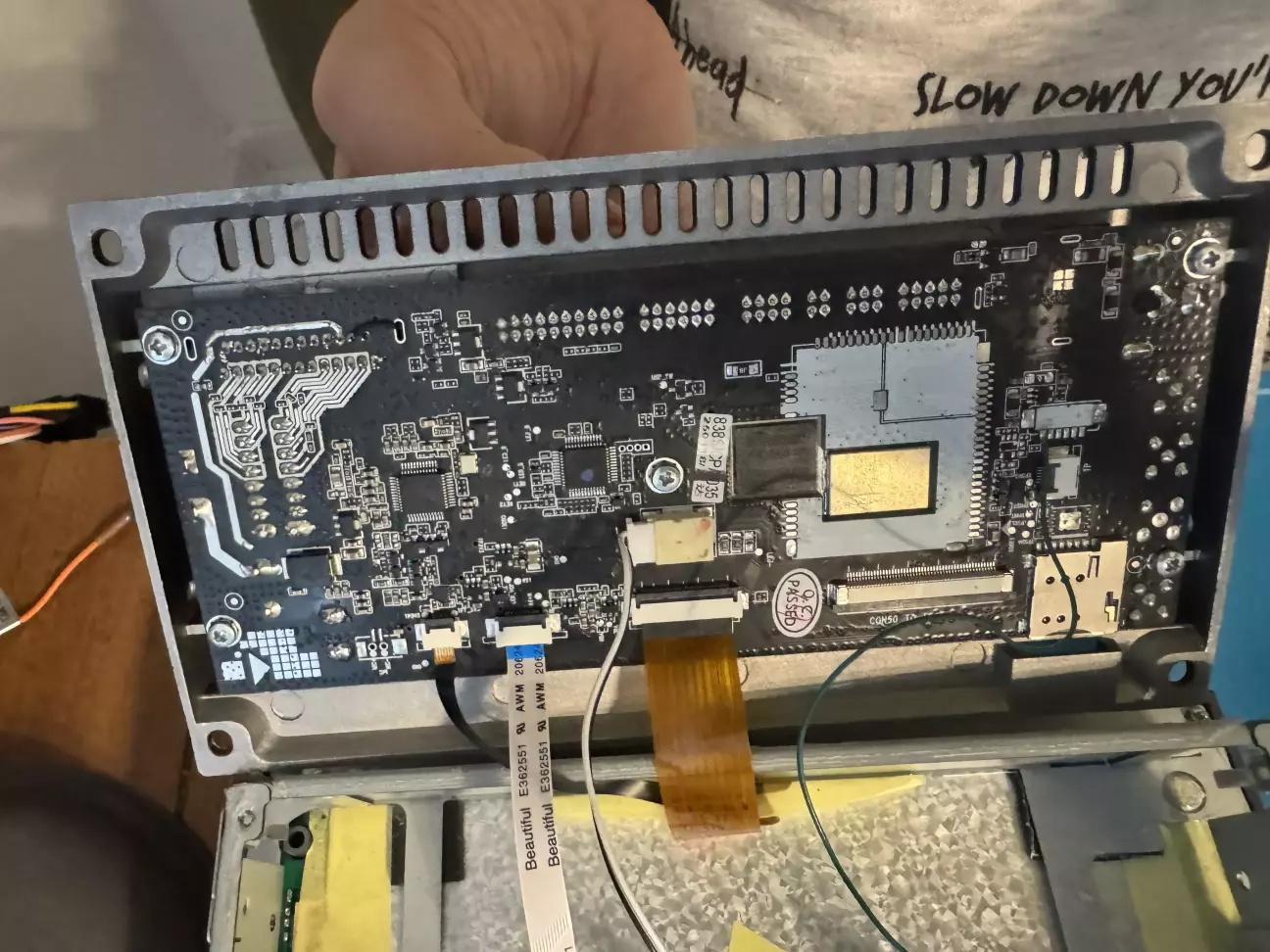

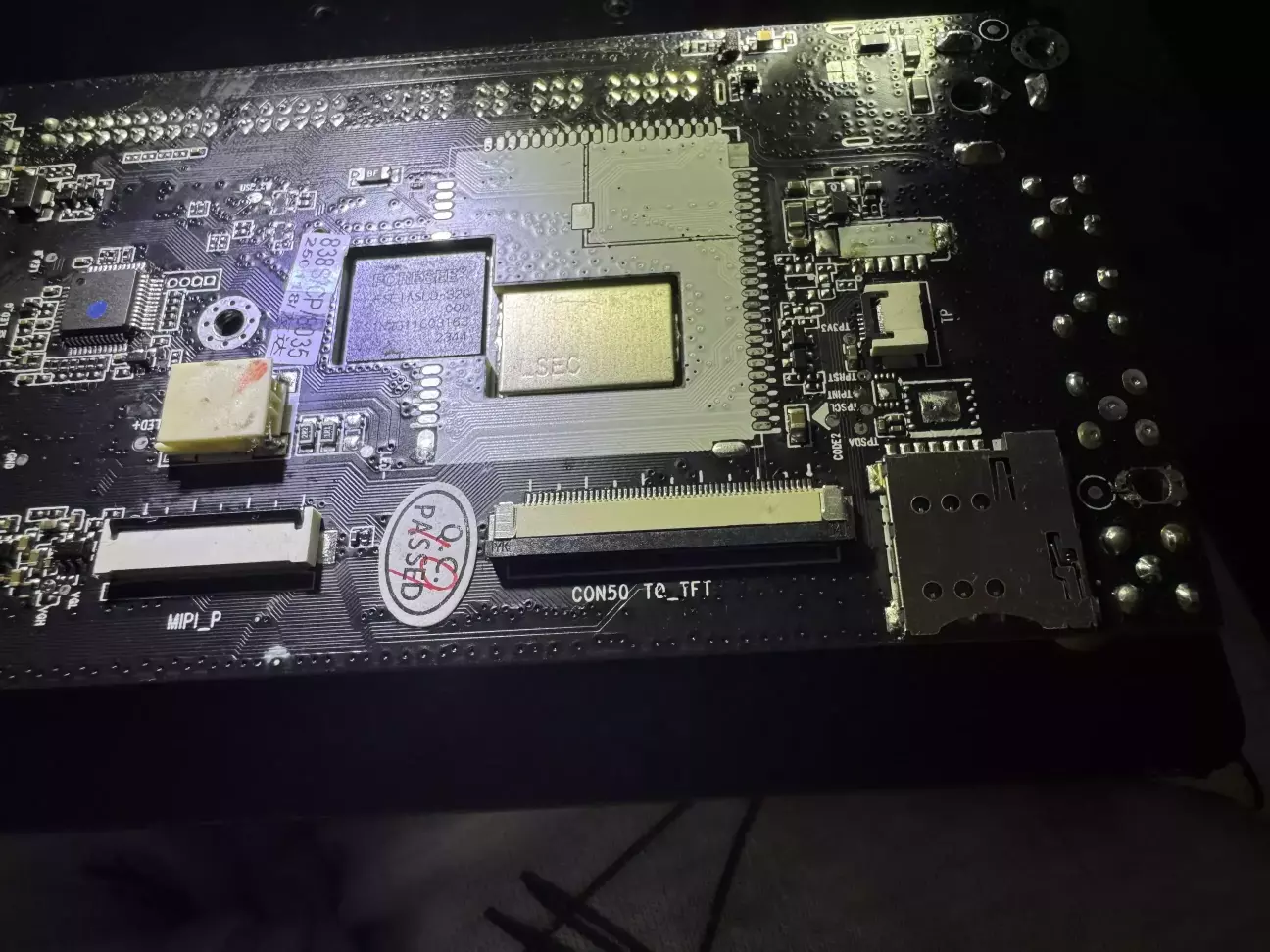

Не працюють кнопки на панельці, і лівий енкодер. Або шлейфик перевернутий 12 пін, або якась горбата прошивка вшита… Звуку немає. Розбираємо. І одразу помічаю, що це якась дивна FYT UIS7862
Немає зовнішнього Bluetooth модуля. Таке можна зустріти тільки на ранніх ревізіях, але ця куплена нещодавно. Там же стікер вже все чітко каже що виготовлено в січні 2025 року, але я йому не довіряю.

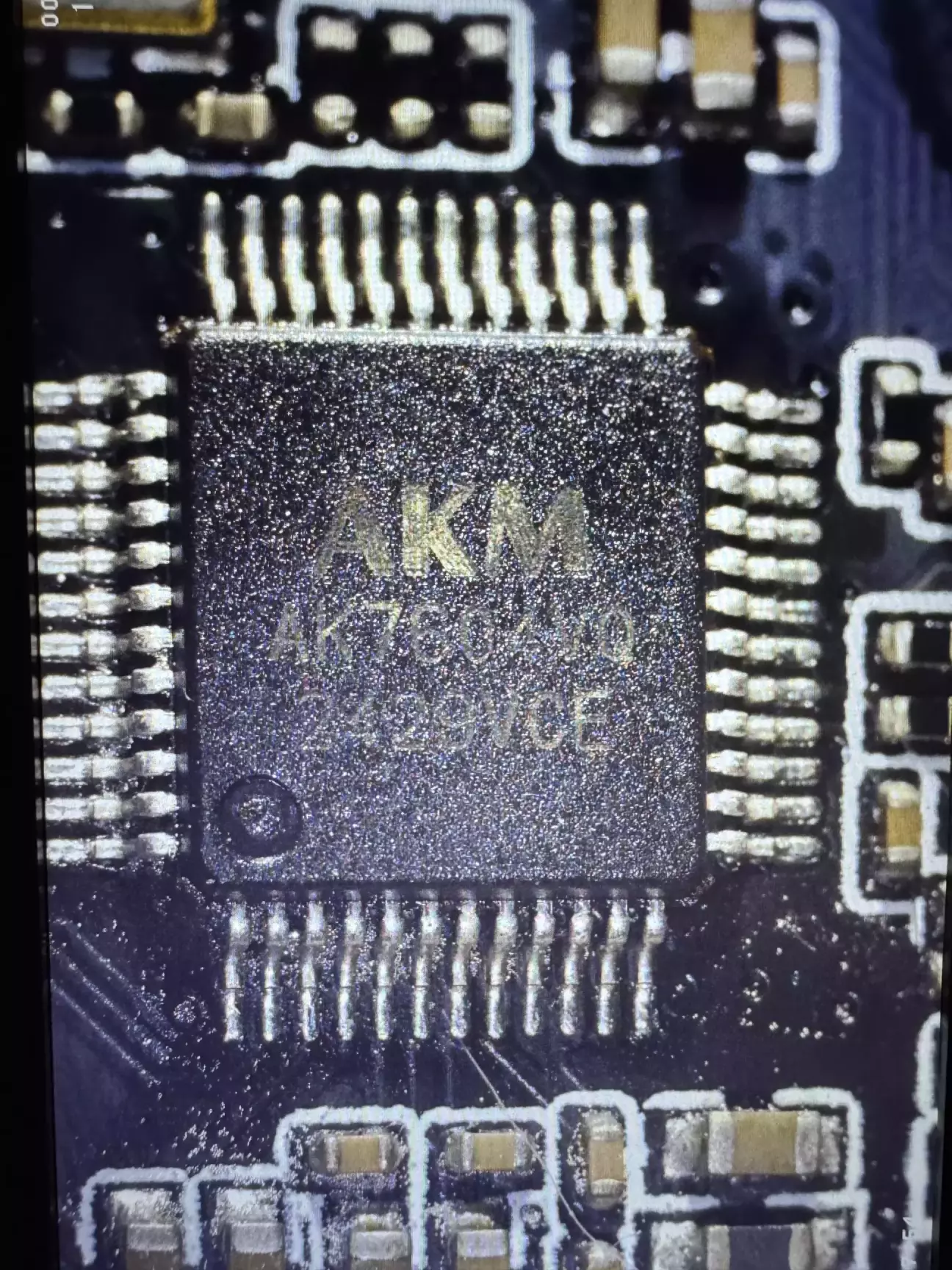

DSP: AKM7604 - таке не ставилося на UIS7862, має бути ROHM32107.

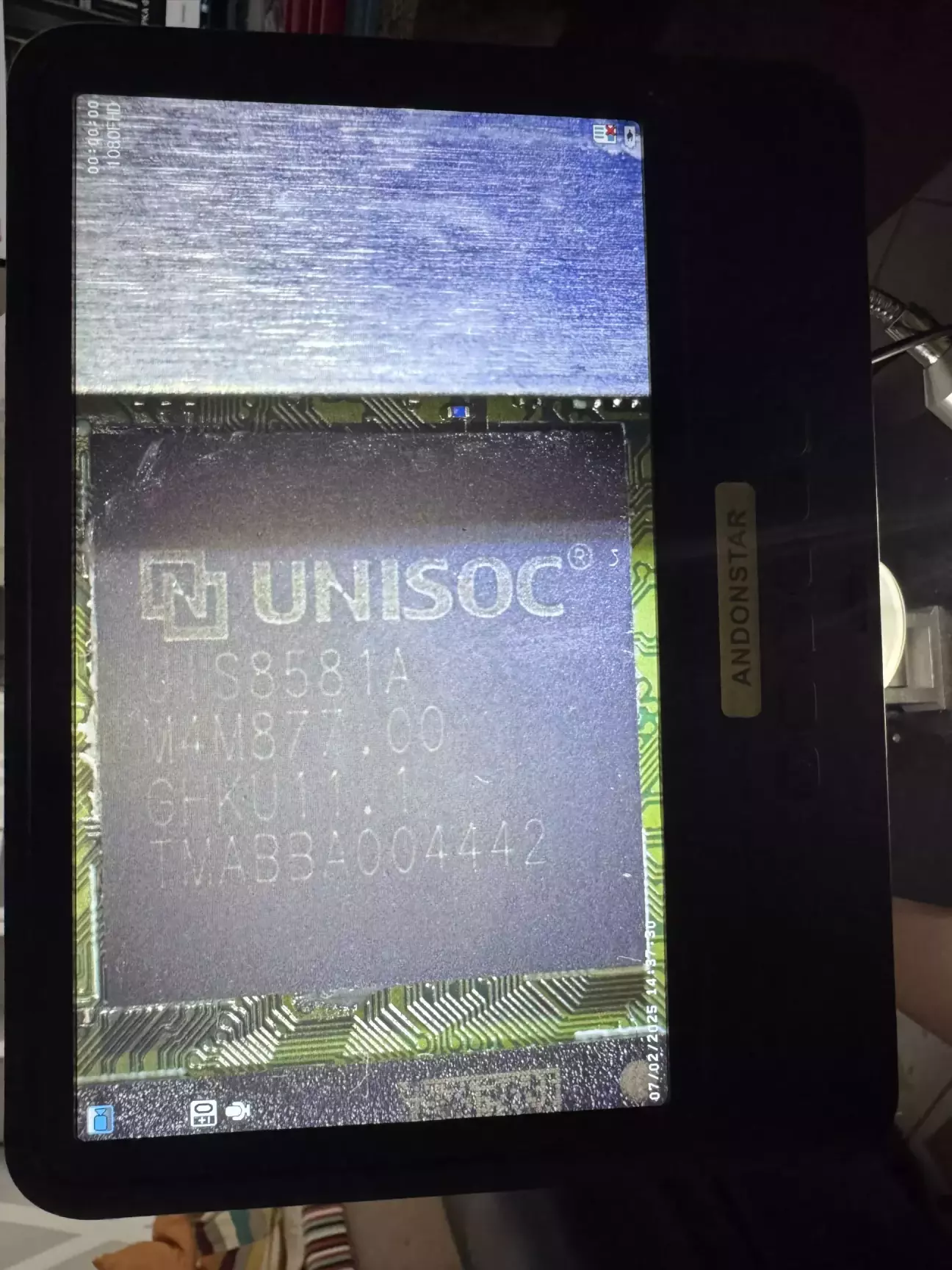

На додачу стікер каже, що це має бути FYT UIS8581A, перевертаємо плату, і ось він тут і є.
Тобто зацініть еквілібристику: намалювати 13й андроїд, модель і частоту процесора в системі і продати це трошки дешевше ніж коштує реальний FYT UIS7862 i значно дорожче ніж коштує FYT UIS8581A.
Яскравий приклад того, що буває на алі значно дешевше не те, що ніж в мене в Україні, а ніж в інших іменитих магазинах.

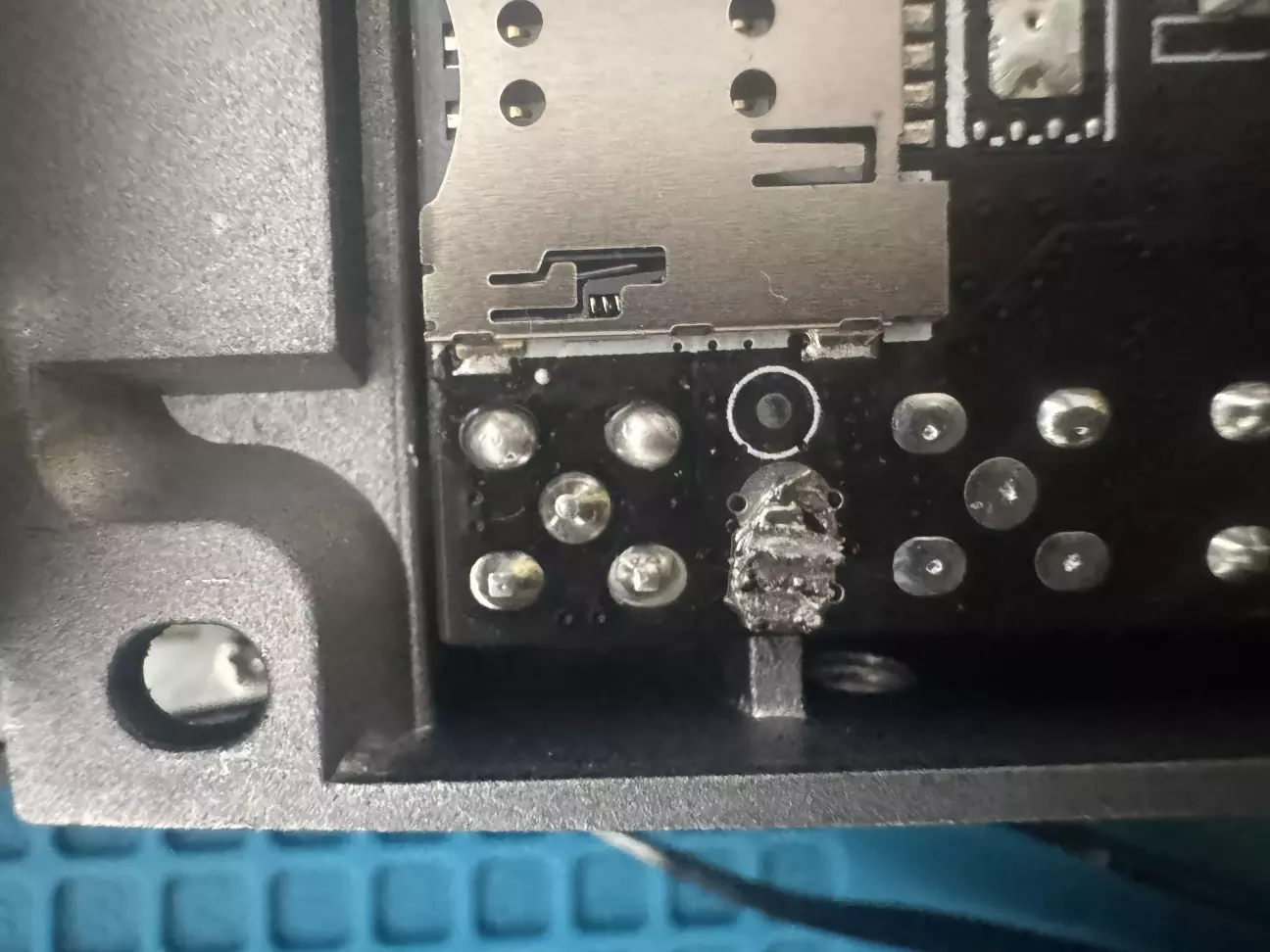

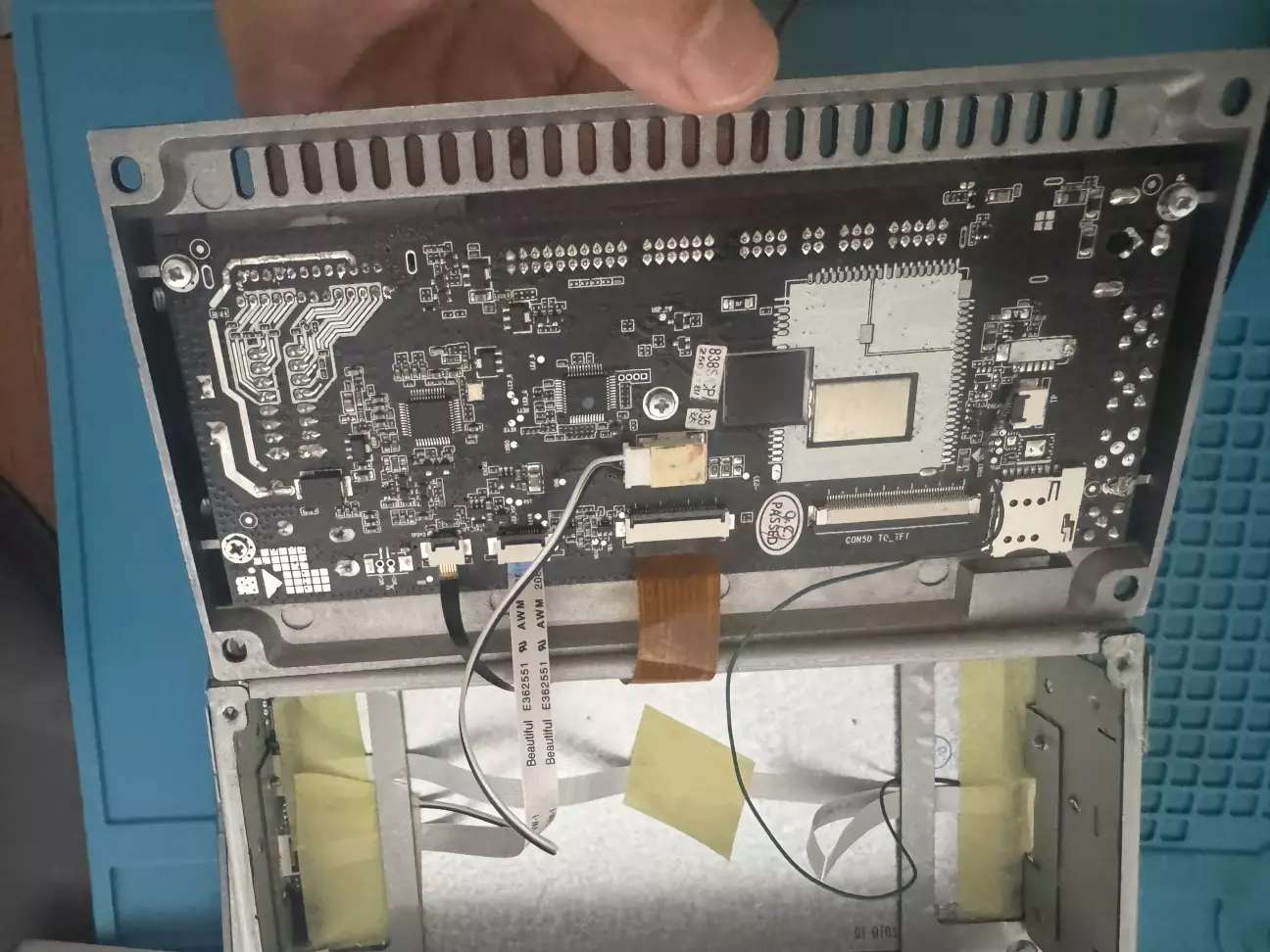

Ну і по суті додам про ремонт. Спочатку мене здивувала оця квакса припою замість гвинта.

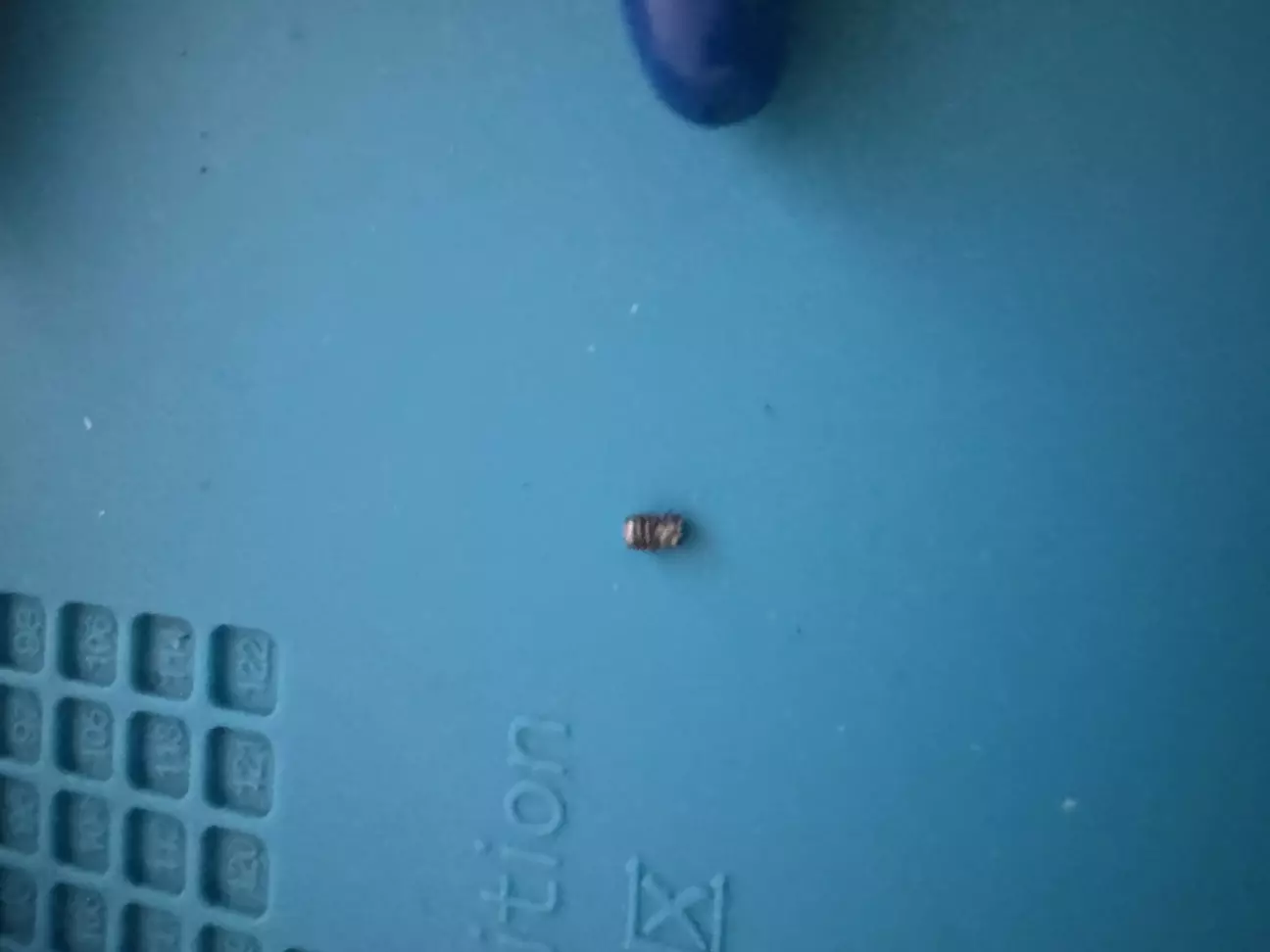

Прибрав її, зняв плату і кусачками і плоскогубцями викрутив рештку гвинта. Зламав його власник чи китаєць - я не знаю, але треба робити гарно, коли взявся.
Якість припаювання мосфету на трієчку з мінусом, але то таке. Одразу робимо контрольний замір і бачимо, що на нозі 4 (StandBy) немає напруги. Мосфет просто не запускається.

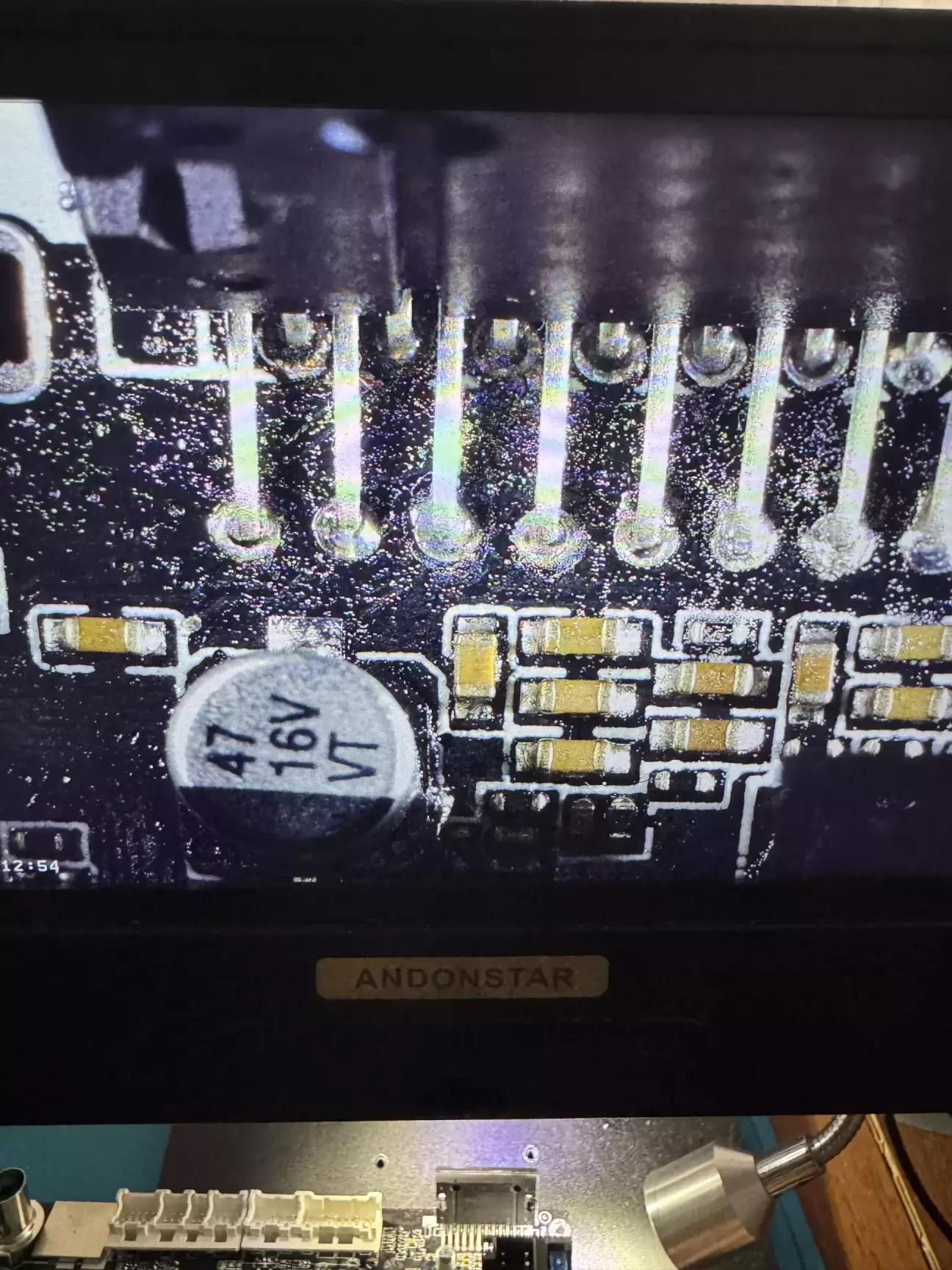

Перевертаємо. Тут невідмитий флюс і схоже рештки паяльної пасти

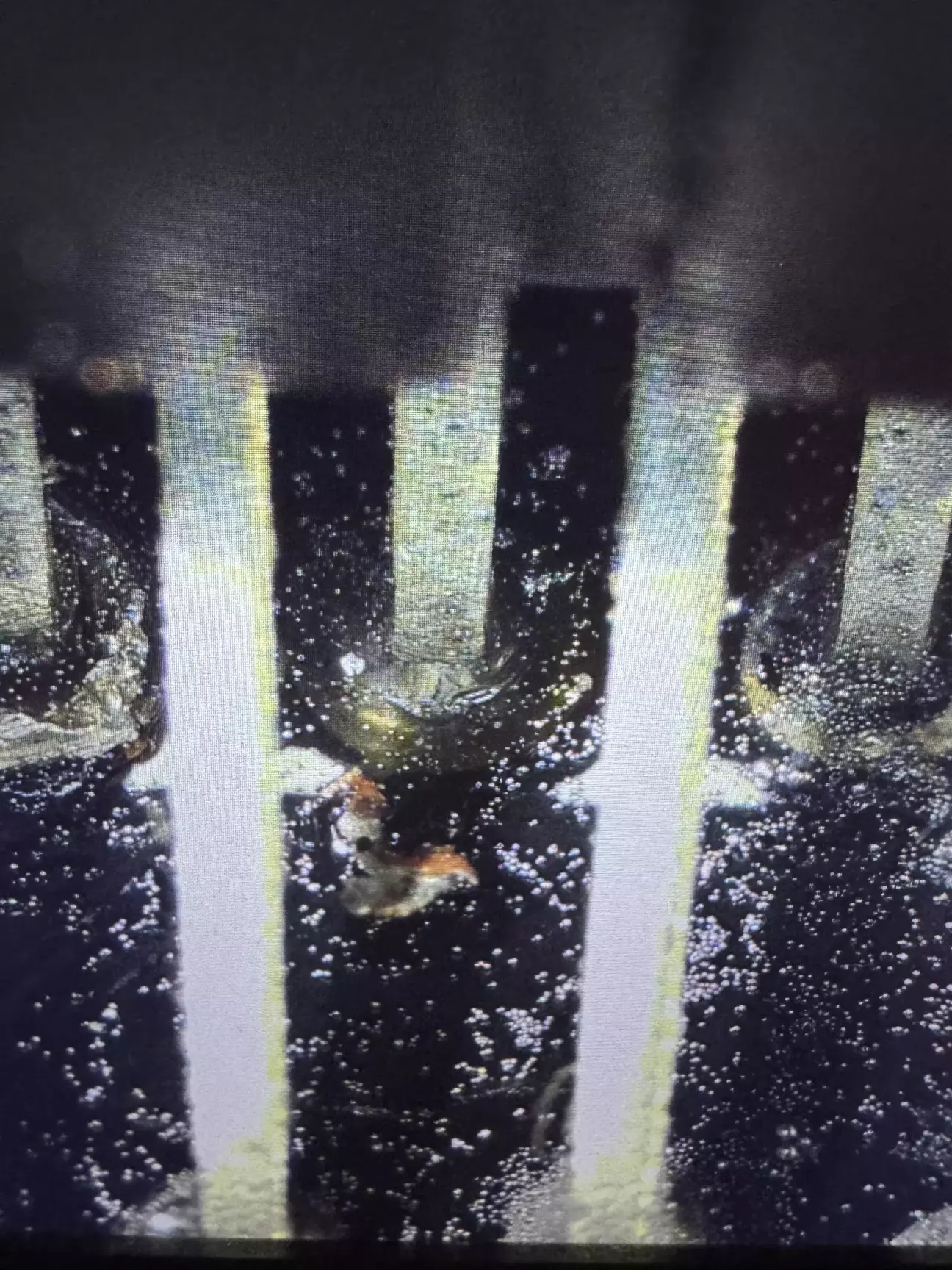

А ось і причина під мікроскопом - доріжка до 4ї ніжки обірвана. Варіанти ремонту два: зняти мосфет, відновити доріжку і запаяти знову або просто кинути перемичку. Так як замовник намагався зекономити замінивши TDA7388 на Pioneer PA2039A самостійно, то відновлення до заводського виду буде коштувати як 2 чи 3 заміни мною (приказку знаємо). Тому не висмикуємо те, що вже нароблене, а випраляємо перемичкою.

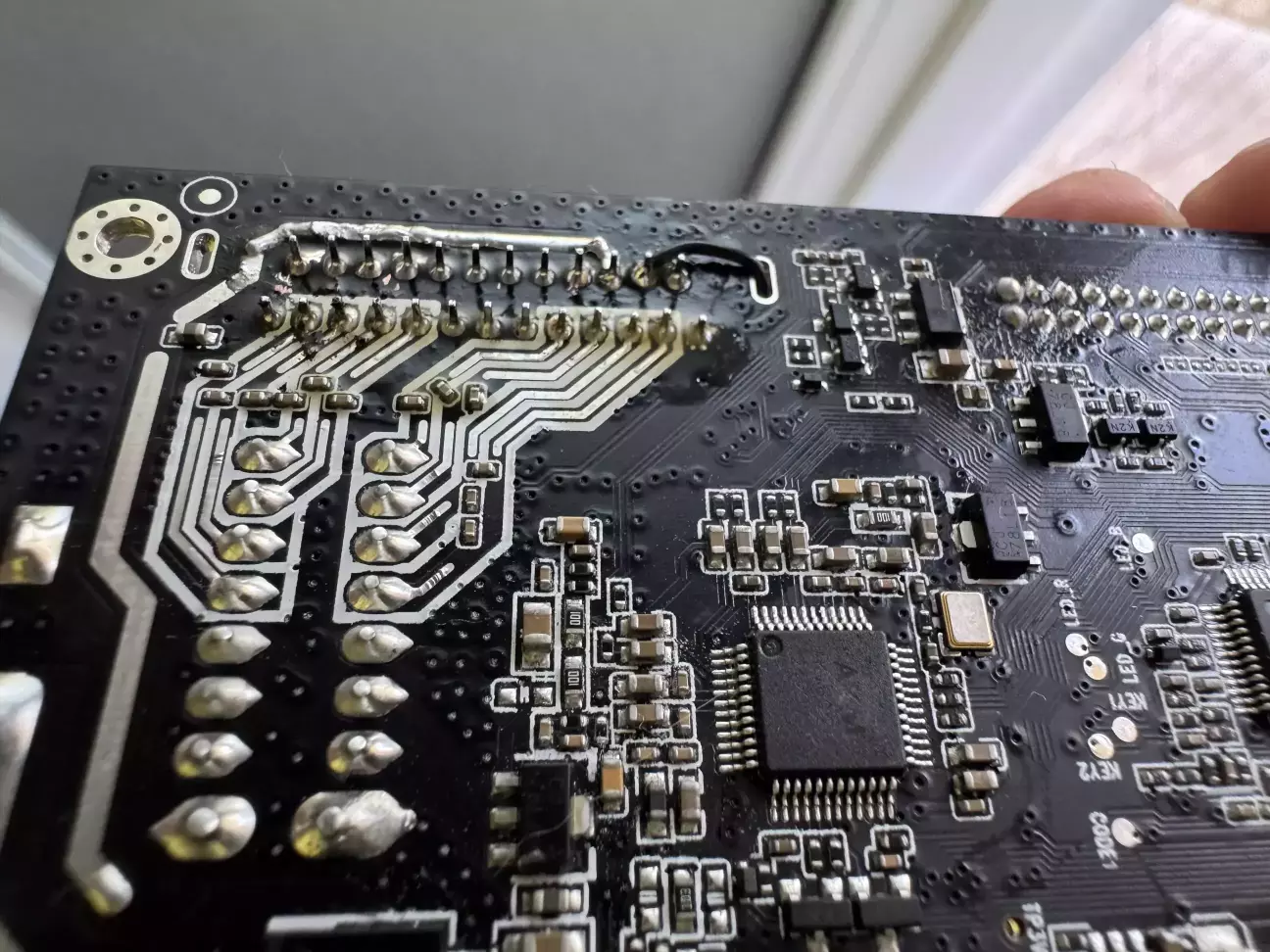

Запаяли дріт в силиконі з іншої сторони, багато флюсу і покращуємо пайку.

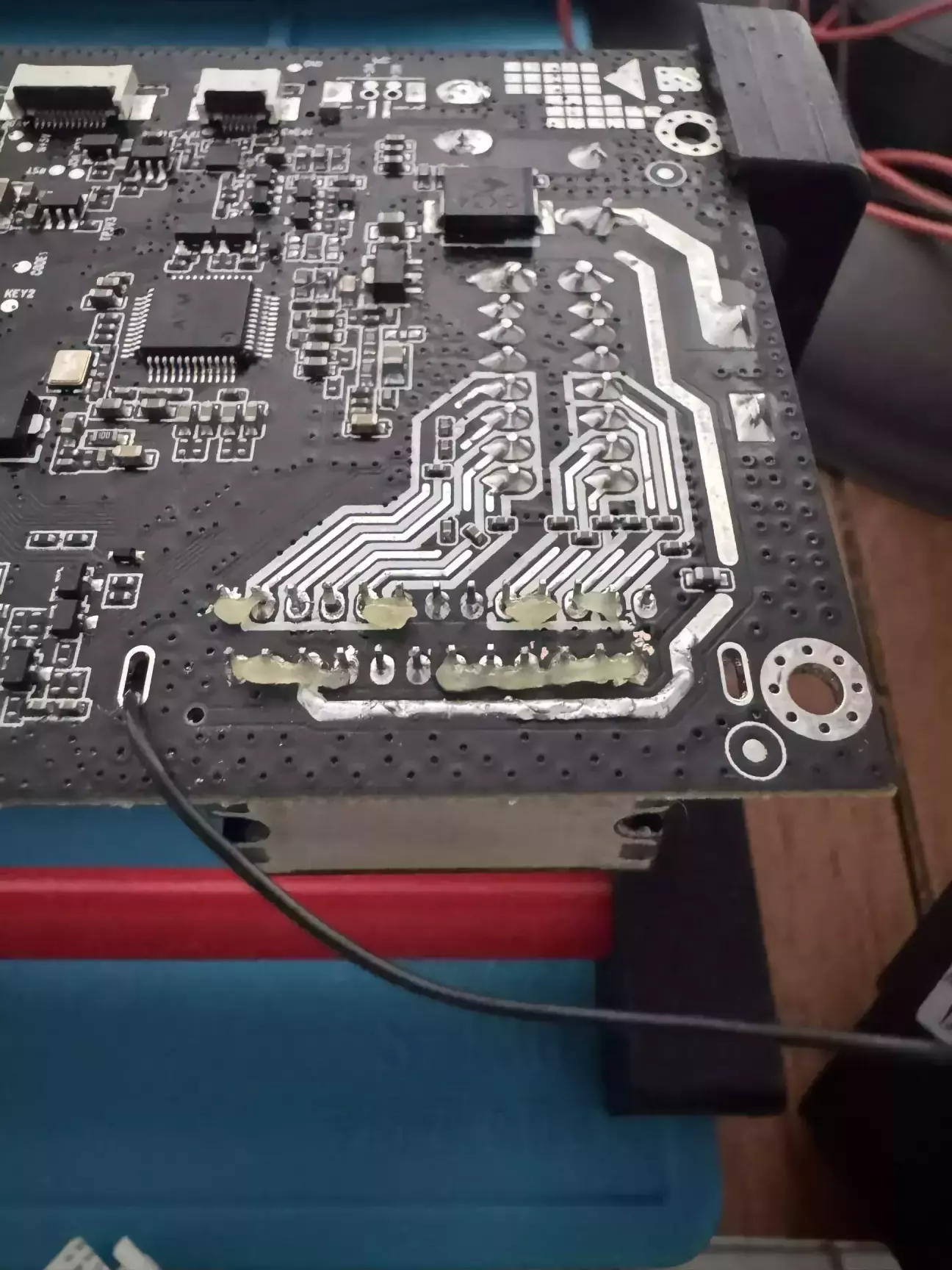

Готово, лишилося відмити з усіх сторін
Відмили, зібрали як було, розібрали, перевернули шлейфик. Судячи по загину на ньому, він так був вставлений з Китаю (або власник (не)навмисно перегнув його в іншу сторону).
Кнопки запрацювали, підсвітка запрацювала, енкодер запрацював, звук запрацював теж.
Тут ще б виказати ФЕ стосовно панельки і екрану, але лишимо то на інший раз, так як основної теми сьогодні це не стосується.
Висновки? Купуйте на Алі тільки в надійних магазинах. Паяйте уважно, або просіть того, хто вміє.
Ціна моєї роботи включає гарантію, точно так же мої мультимедіа дорожчі ніж на Алі, але ті, хто звертаються до мене чітко розуміють, за що вони платять і що отримують.
